Сергей, в угаре планирования твиков важно помнить об одном, не выплеснуть с водой младенца. В коробку с завода положили благозвучия. Да, элементная база на искушенный взгляд ординарная, в связи с чем шаблонное мышление велит сходу менять электролиты на пленку, импульсник на линейник, ординарные электролиты на грейдовые для музыки итд итп. Но весьма высока вероятность, что после всего этого бесчинства мы потеряем звук. Который, повторюсь, есть в этой китайской коробченке.
Кроме шаблонных мер, которые как мы считаем работают всегда, есть и узкоспецифические, связанные с обвязкой конкретного чипа ЦАПа тонкости, хитрости и нюансы. О них могут рассказать разработчики и конструкторы, но к ним надо иметь подход. И если ЦАПы на акашках и сябрах делают и конструируют уже в любом районном доме пионеров, то по ROHM’у такой движухи не наблюдается.
Вот именно с учетом всего этого, лично я как владелец этого ЦАПа, и не спешу лезть в него паялом, хоть и намечал пару мест, где паяло точно не повредит. Это как Вы и отмечали шунтирование зеленых биполяров МКР пленкой, далее реконструкция CLC фильтра после импульсника (но не имея точных данных о его пределах по емкостной нагрузке вопрос скорее в стадии изучения) и замена двух здоровенных синих пленочных конденсаторов 3,3мкФ на другие, возможно музыкального грейда, благо места на плате и в корпусе полно, а возможно даже и на бутерброд из электролита и пленки.

[SergeyMihaylov]

@andlo

В коробку с завода положили благозвучия.

Андрей, в коробку положили компромисс между ценой и качеством комплектующих, а значит и звука. Как и в любом изделии. Потому что это для нас хобби, а для производителя - бизнес, главная цель которого получение макс. прибыли, а не макс. качества звука .

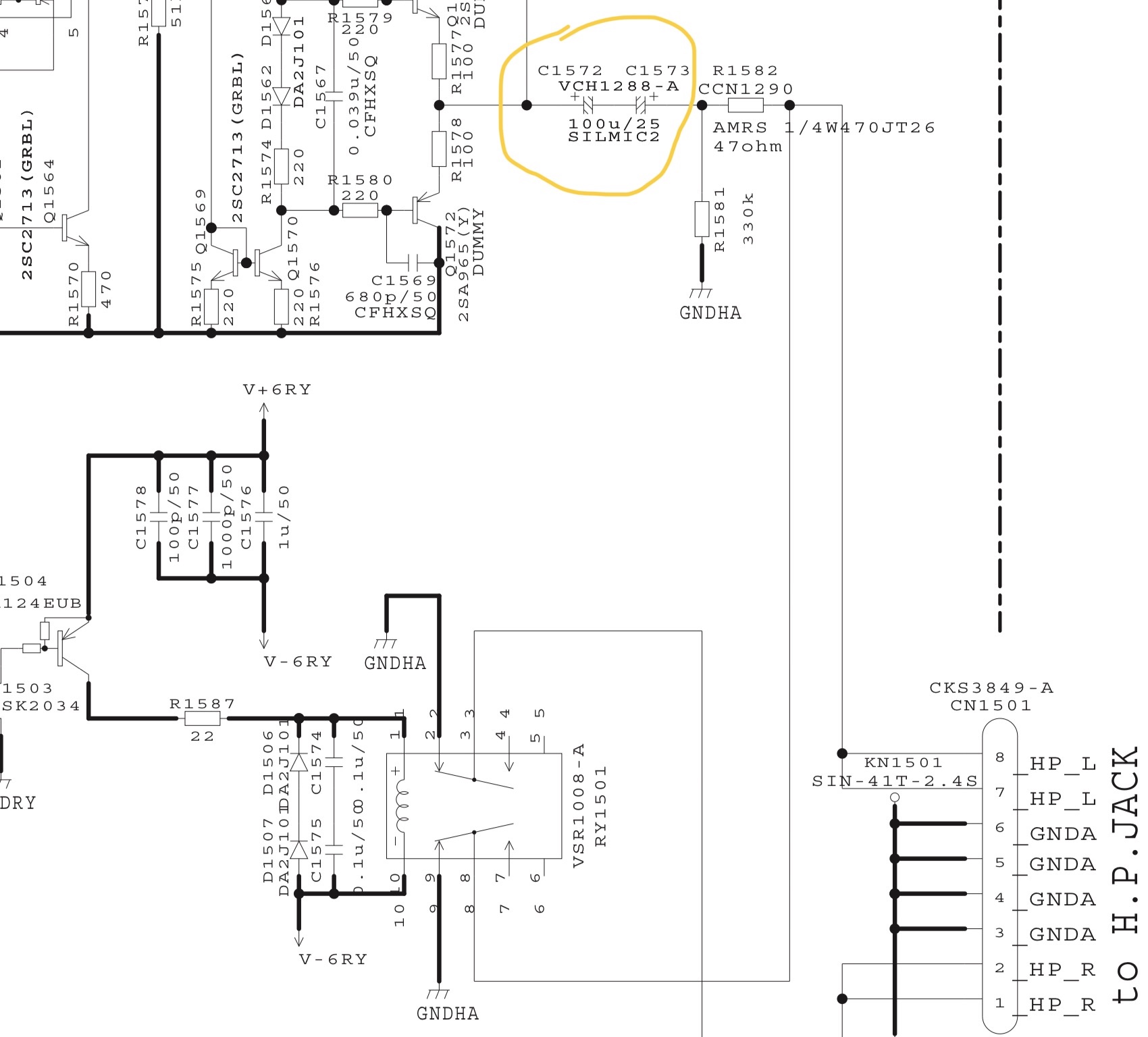

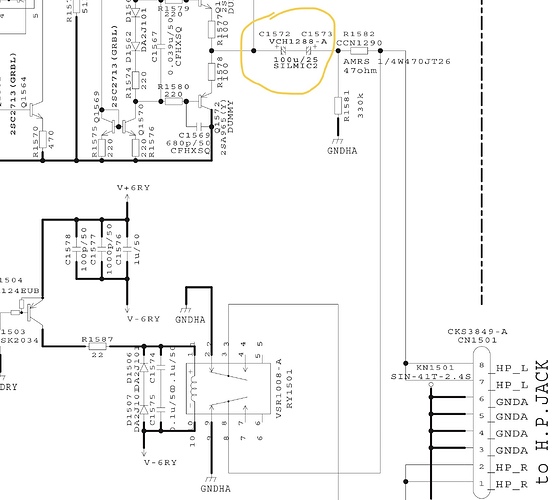

Кстати, обратите внимание что установили пионеры в TAD DA1000 в качестве биполяра:

[MBO (Michail)]

Откуда схема? Поделитесь пожалуйста…

[SergeyMihaylov]

Спойлер

Отсюда

[twiningstea]

@dsl727v

Кстати, хотел спросить: очень интересно вот что - кто-то пробовал передавать сигнал по Airplay?

Roon работает с SMSL DP5 через AirPlay, принудительно транскодируя всё в CD качество 44.1 Килогерц / 16 бит, потому что это максимум на что способен AirPlay.

Детали в посте S.M.S.L. Dp5 [Linux] (Пост twiningstea #119429075) и выше него

[twiningstea]

@Igor8002

По плееру пока глобальный минус это то, что не понимает CUE для APE файлов, это просто выбешивает, альбом идёт одним файлом.

Плеер понимает CUE файлы.
Некоторые детали этой проблемы тут https://4pda.to/forum/index.php?act=findpost&pid=4581013&anchor=Spoil-4581013-3

[twiningstea]

@aldrmoon

CUE APE распознает, но не все

почитайте https://4pda.to/forum/index.php?act=findpost&pid=4581013&anchor=Spoil-4581013-3

[aldrmoon (Александр)]

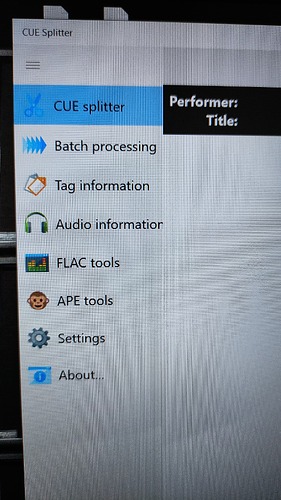

Спасибо. В Microsoft store есть бесплатное приложение, называется CUE чего-то там. Разделяет на файлы с сохранением тэгов.

[Vsevolod (Всеволод)]

@aldrmoon

называется CUE чего-то там

CUE Splitter ?

[DrSalvia (Дмитрий)]

Однако сколько всего минуем, подключаясь по балансу!

[twiningstea]

CUETools_2.1.9

[aldrmoon (Александр)]

Да, cue splitter.

[Vsevolod (Всеволод)]

SMSL D400EX Vs Denafrips Ares 12th

SMSL D400EX Vs Denafrips Ares 12th DAC Comparison

[Atrides (Михаил)]

Немного про флагманский аудиочип Rohm:

Developing ROHM’s Audio DAC Chip

Как компания ROHM разработала ЦАП? Я поговорил с Йосуке Сато, старшим инженером/специалистом Audio 2G, Standard LSI Div., ROHM, менеджером по качеству звука, отвечающим за разработку, и Йошихиро Ямамото, старшим инженером Audio 2G, ROHM. Вместе с Масакадзу Нагацума, директором и генеральным директором отдела разработки, и Мичихиро Тамура, менеджером отдела разработки, оба из LUXMAN участвовали в разработке D-10X. Это произошло в одной из комнат прослушивания LUXMAN.

Я знаю, что ROHM производит множество полупроводников, но разрабатывали ли они когда-нибудь микросхему аудио ЦАП?

Г-н Сато (названия здесь и далее опущены):
Это было давно, но продукты, выпущенные в те дни, были 16-битными, в основном предназначенными для игровых консолей. MUS-IC BD34301EKV — это недавно разработанный чип ЦАП для аудио, который заметно отличается от существующих чипов ЦАП.

ROHM — глобальный поставщик полупроводников, базирующийся в Киото, Япония. Завод по производству микросхем DAC также находится в Киото, где находится штаб-квартира ROHM?
Ямамото: Нет, микросхемы ЦАП производятся на заводе ROHM Hamamatsu в городе Хамамацу, префектура Сидзуока, Япония.

Таким образом, с точки зрения чипов DAC, ROHM — это не компания без фабрик, как ESS Technology, а потрясающая компания с производственной системой, аналогичной AKM. MUS-IC, звуковые ИС высшего класса ROHM, использует все преимущества своей производственной площадки (примечание автора: ROHM Hamamatsu производит ИС и светодиоды).

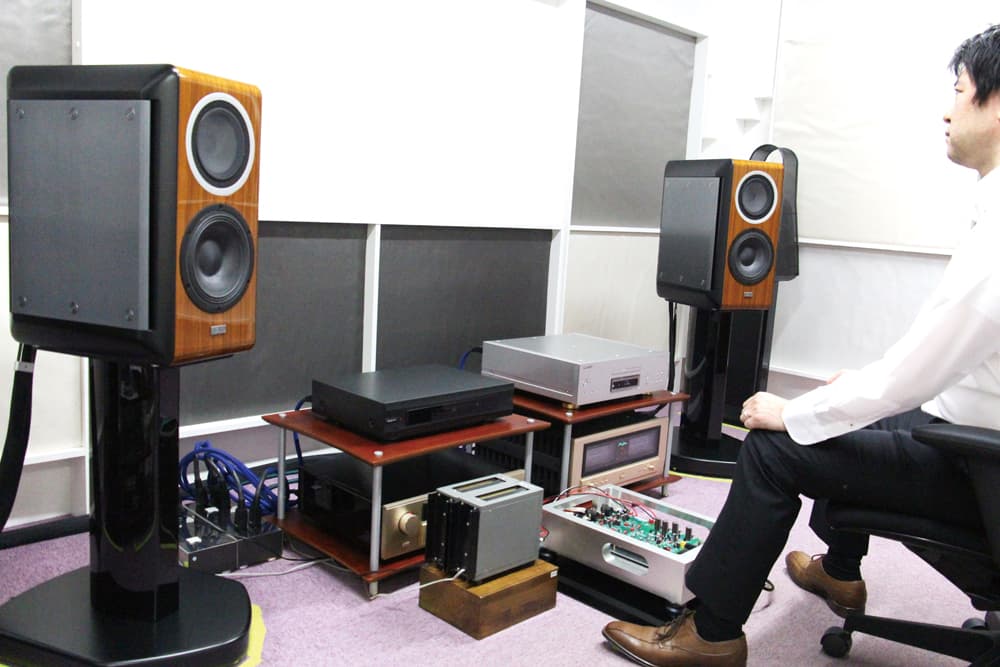

В Мюнхене, Германия, мне довелось послушать прототип микросхемы ЦАП второй год подряд. Хотя условия прослушивания не обязательно были такими же, я помню, что качество звука в 2019 году было явной эволюцией по сравнению с тем, что я слышал в 2018 году. Также было уникальным то, что полупроводник выбрал зарубежное аудиошоу в качестве места для продвижения разрабатываемых продуктов. .

Сато: Прежде чем анонсировать MUS-IC, наша команда разработчиков разрабатывала 32-битный прецизионный ЦАП для высококачественного звука. У нас были некоторые проблемы на начальных этапах, но когда мы достигли уровня качества звука, который был «достаточно хорошим», мы решили выставиться на выставке hifideluxe в Мюнхене, чтобы услышать, что говорят об этом люди за пределами компании.

Г-н Йосуке Сато, ответственный за разработку (менеджер по качеству звука, старший инженер/специалист, ROHM)
Г-н Йосуке Сато, отвечающий за развитие
(Менеджер по качеству звука, Старший инженер/специалист, ROHM)

С какими трудностями столкнулись г-н Сато и его команда разработчиков при разработке интегральных схем для аудиоприложений, где качество звука имеет первостепенное значение?

В документе говорится: «На каждом этапе нашего вертикально интегрированного производственного процесса мы определили 28 параметров, влияющих на качество звука, и корректировали их один за другим, чтобы добиться желаемого качества звука».

Вертикально интегрированная производственная система ROHM

Сато: Верно. Например, в процессе упаковки мы исследовали, как структура и материал соединительного провода, соединяющего микросхему с выводной рамкой, могут влиять на качество звука. При разработке звуковых процессоров (ИС громкости) в линейке MUS-IC мы неоднократно проверяли и подтверждали наши гипотезы.

Различные усилия по улучшению качества звука, предпринятые во время разработки, очень помогли в разработке микросхемы ЦАП. Процесс завершался в специально отведенном помещении Технологического центра Йокогамы, где неоднократно проводились тщательные сеансы прослушивания. Отличные звуковые характеристики привели к тому, что наш звуковой процессор MUS-IC был принят в высококачественных AV-ресиверах (AV-усилителях) определенного производителя аудиотехники.

Полное интервью здесь: Kyoto/Japan-Based ROHM Develops a High-Fidelity MUS-IC DAC Chip and Sister Device | MUS-IC™: Posted Articles

[MBO (Michail)]

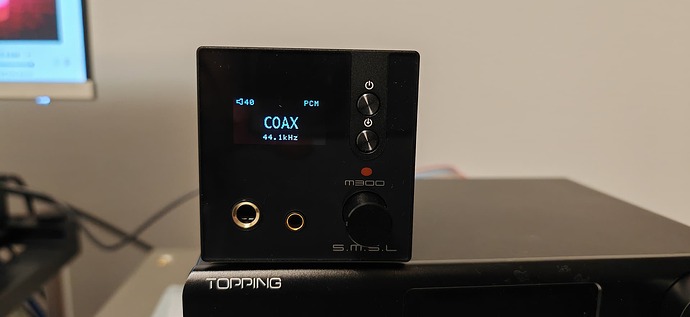

Smsl m300se.

Первые впечатления положительные.
Как усилитель для наушников к сожалению не представляет никакого интереса, но как ЦАП очень неплох.
На днях подключу к хорошему БП, дальше напишу тест.

[MBO (Michail)]

Продолжение по SMSL M300Se

У этого ЦАПа к сожалению имеется известная проблема с микрощелчками в режиме преда или усилителя наушников, поэтому его можно использовать только исключительно как чистый ЦАП с фиксированным выходом, в таком подключении проблем никаких нет.

Подключил цап к аккумулятору на 5вольт
Выпаял выходные коммутаторы после CS43131, которые прилично снижают качество звука и подключил микросхемы ЦАП через резисторы напрямую к выходным клемам.
Качество звука за эту цену просто исключительное!
Это качество воспроизведения CS43131, по одной на канал в прямом подключении.
На мой взгляд можно спокойно забыть мультибиты и аналоговые источники, последние цапы от CS с динамическим диапазоном более 130дб без проблем затмевают предыдущих лидеров в хай энд.
Звуковоспроизведение можно охарактеризовать как абсолютно аналоговое, живое, пульсирующее, свободное…

[M64 (Михаил)]

@MBO

Качество звука за эту цену просто исключительное!

Сравнимо/лучше ЦАПов за какую цену? Хочется примеры.

[MBO (Michail)]

Я думаю что при цене в 120евро можно купить и послушать самому. Благодарить не надо.

[dmitre (митя сушкин)]

Но зачем? Да и благодарить не за что

[andlo (Андрей)]

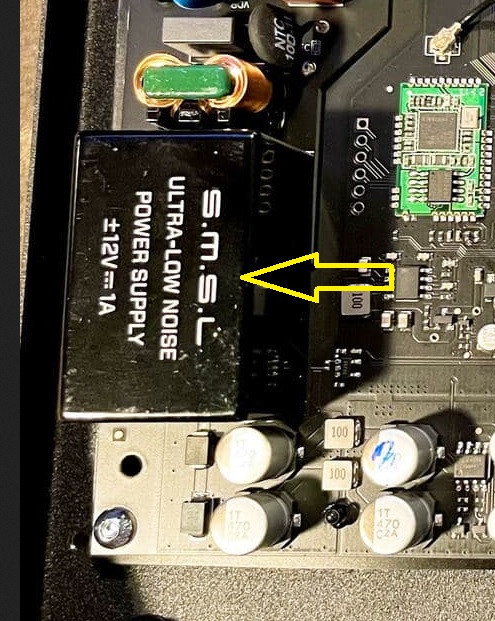

Друзья, те кто владеет D300 и разбирал его - не обратили внимания, маркировка блока питания (черный инкапсулированный импульсник по желтой стрелке) нанесена прямо на пластик или это наклейка?
Пришла пора залезть в него паяльником, постепенно намечаю план работ. Сейчас вместо него поставил Люсю, блудную дочь Горшков Шигараки на cs8412+tda1543, мелодичная зараза.
