За обсуждение цены тут ругают, сейчас отвечу вам в личку
Мой усилитель прекрасно работает до сих пор, Александр сделал из него конфетку.

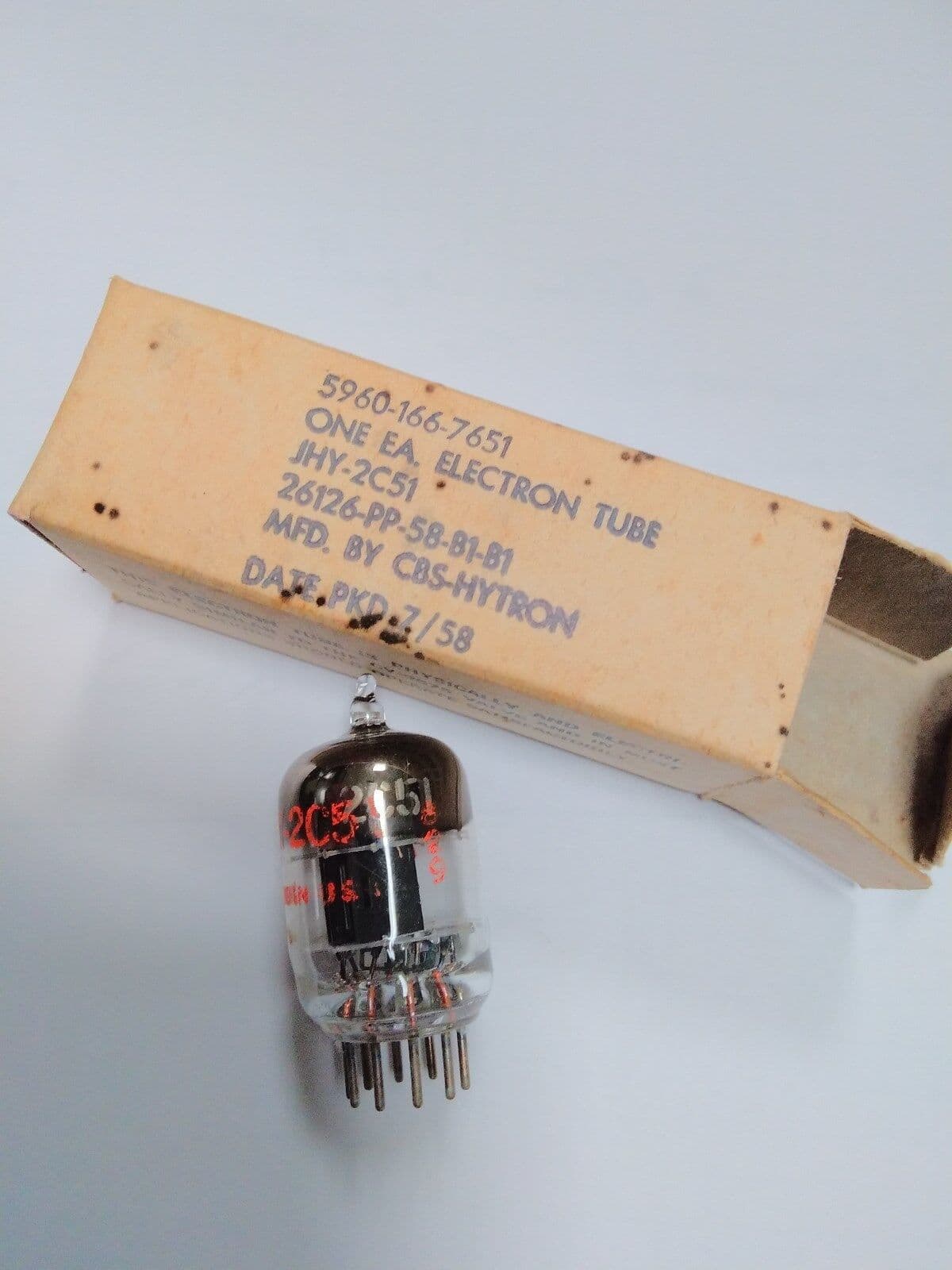

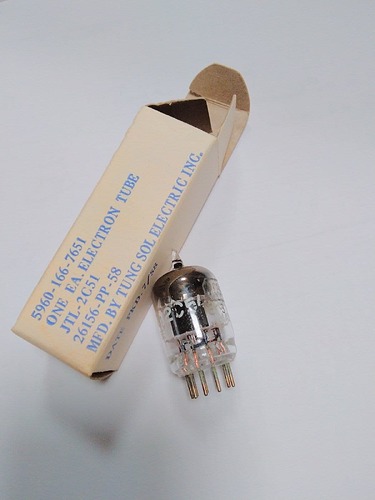

Лампочки вместо 6Н3П смотрите на ebay: Hytron, Tung Sol 2C51 50х годов, можно найти за доступную цену.
1 лайк
Давно я тут ничего не выкладывал. Восполню пробел.

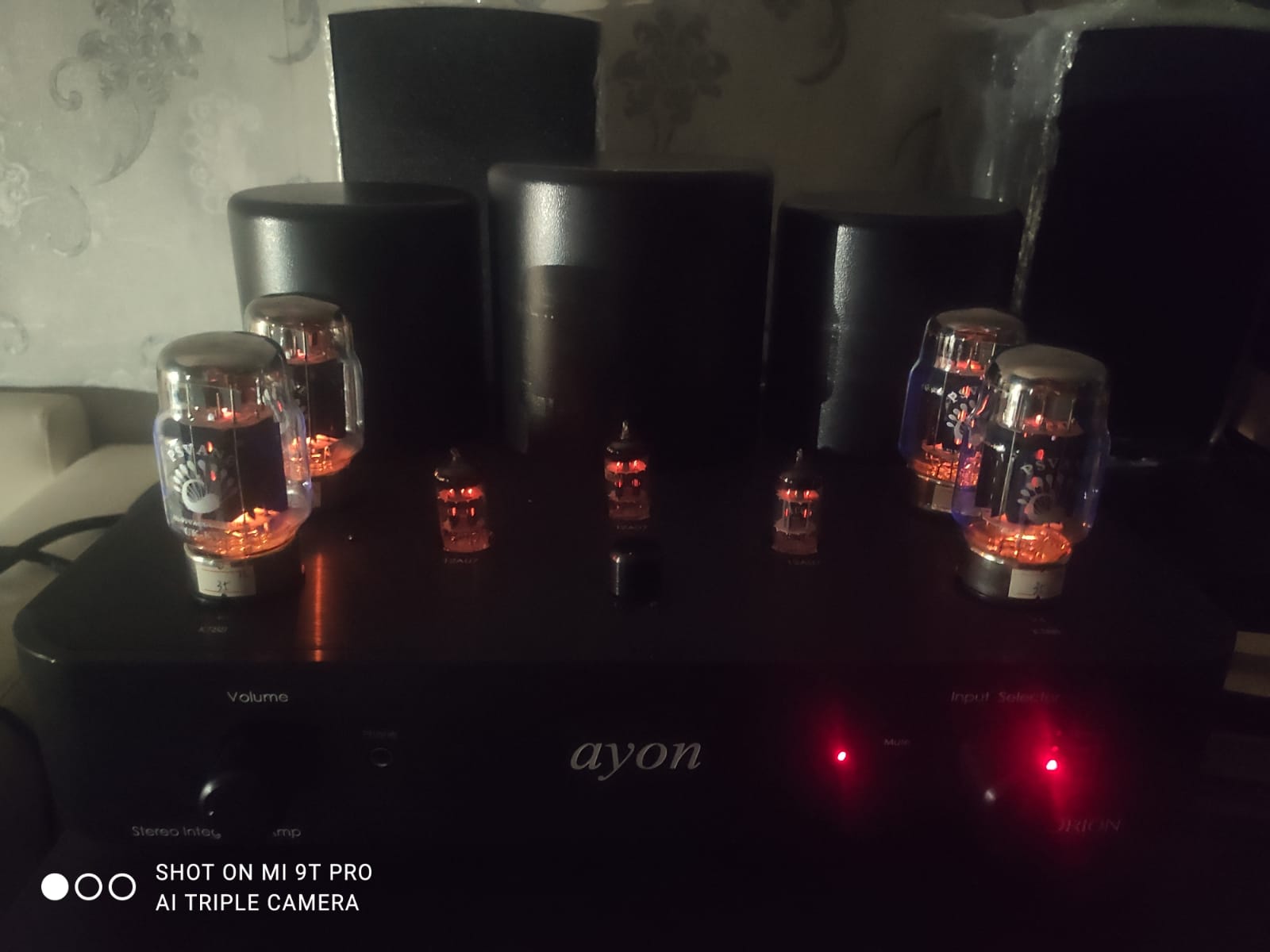

Усилитель Ayon Orion Евгения @Jhe
Оказалось что в корпусе усилителя как раз есть свободное место куда можно установить блок управления и то что он изначально с фиксированным смещением упростило установку и не потребовало внесения существенных изменений в схему усилителя.

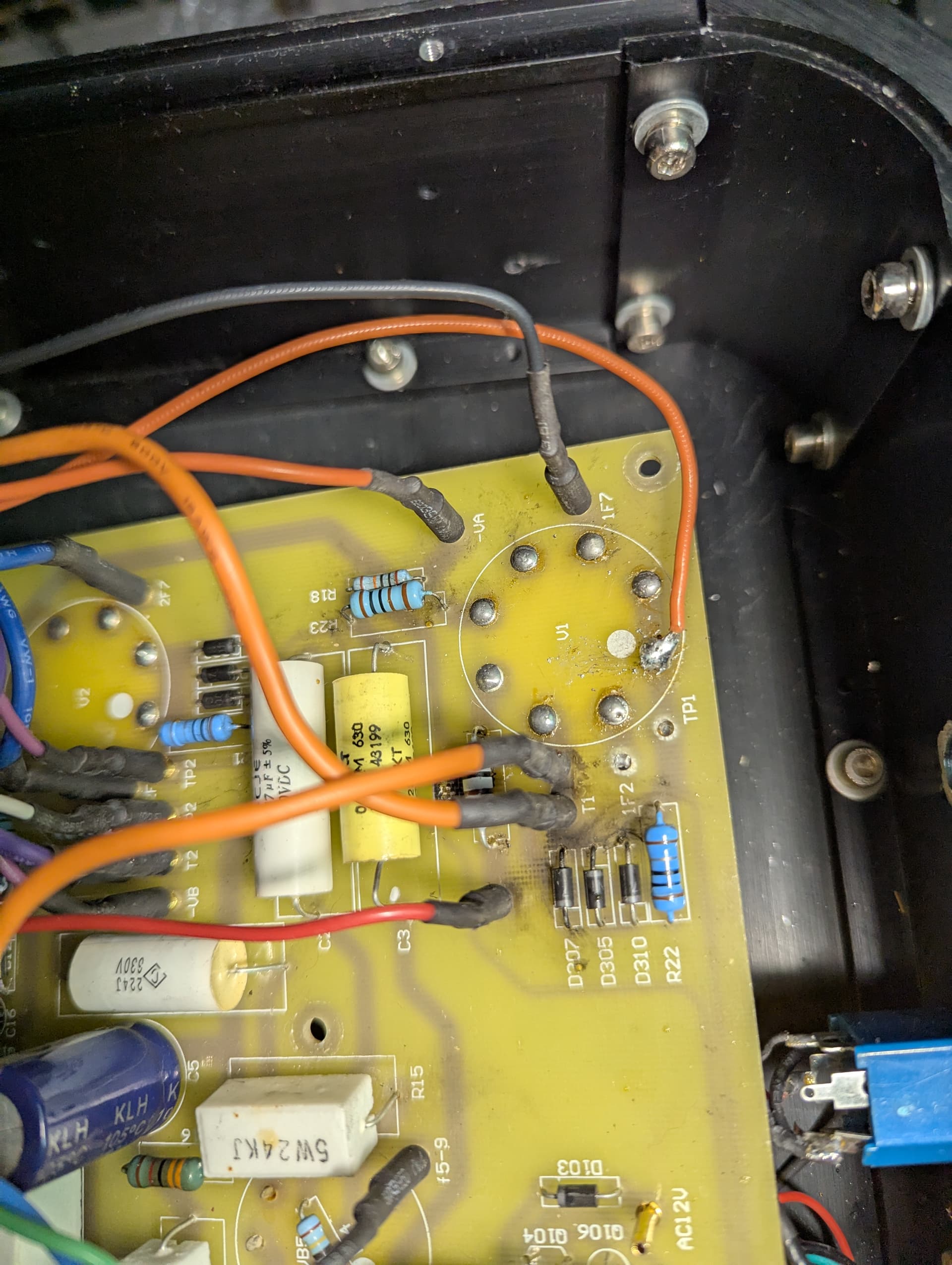

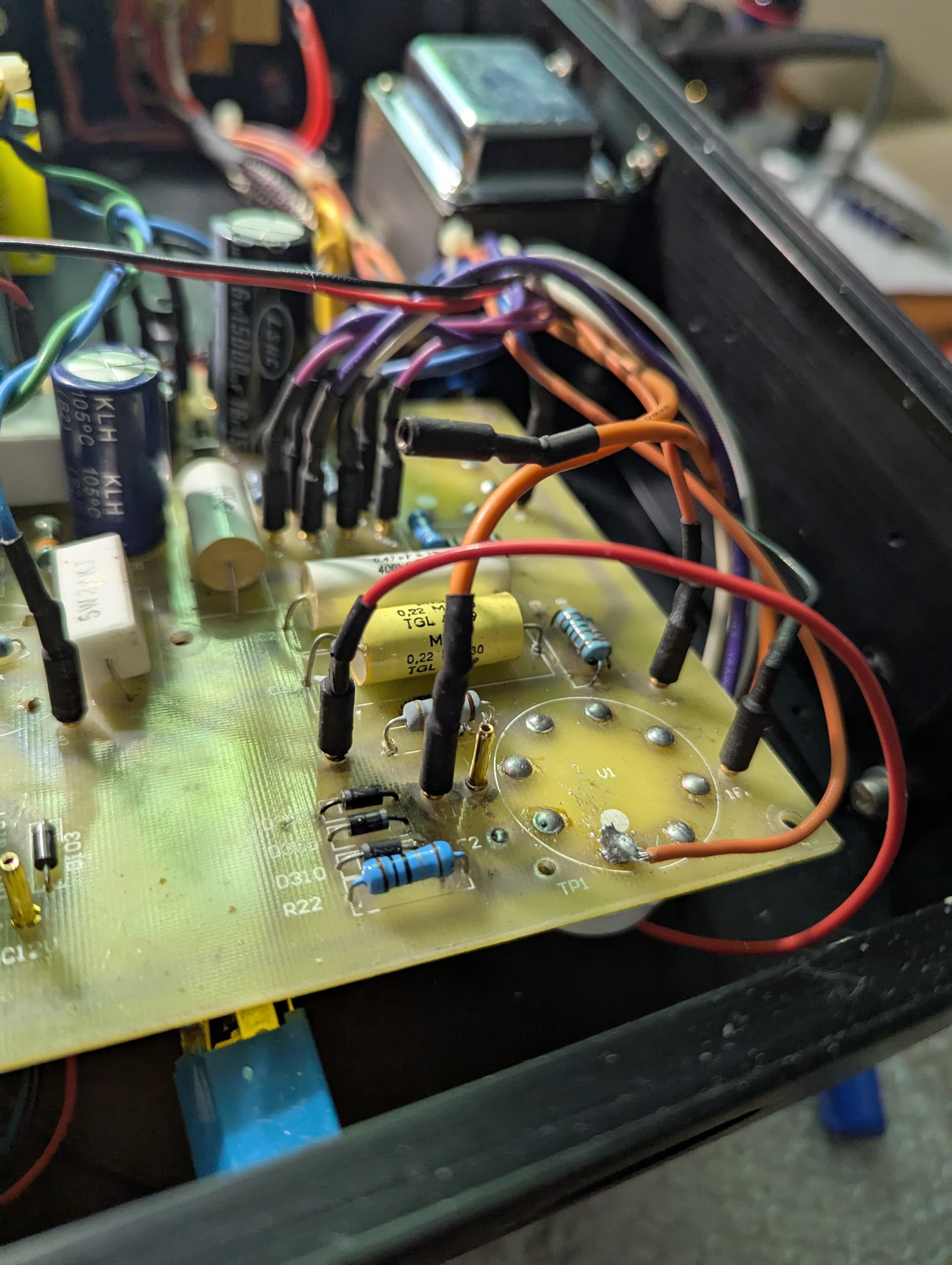

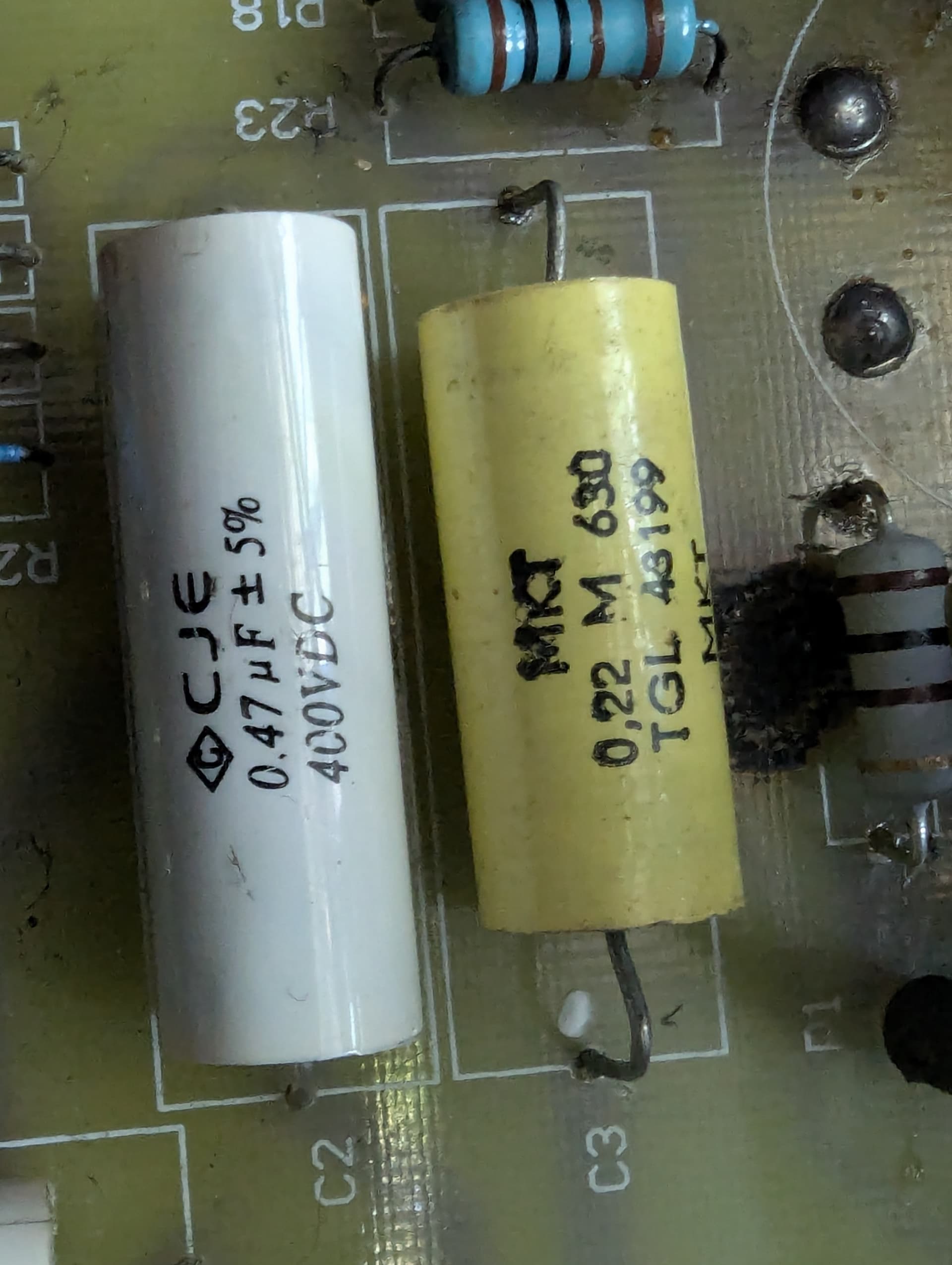

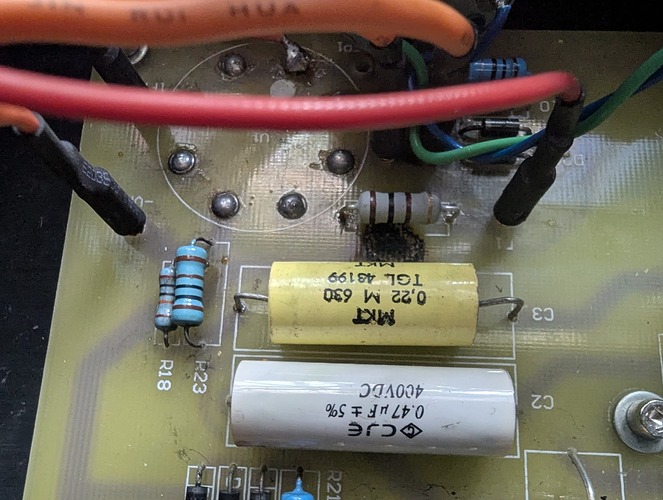

Но…не все так просто как кажется на первый взгляд. Во первых, при первоначальном осмотре печатной платы я обнаружил вот что:

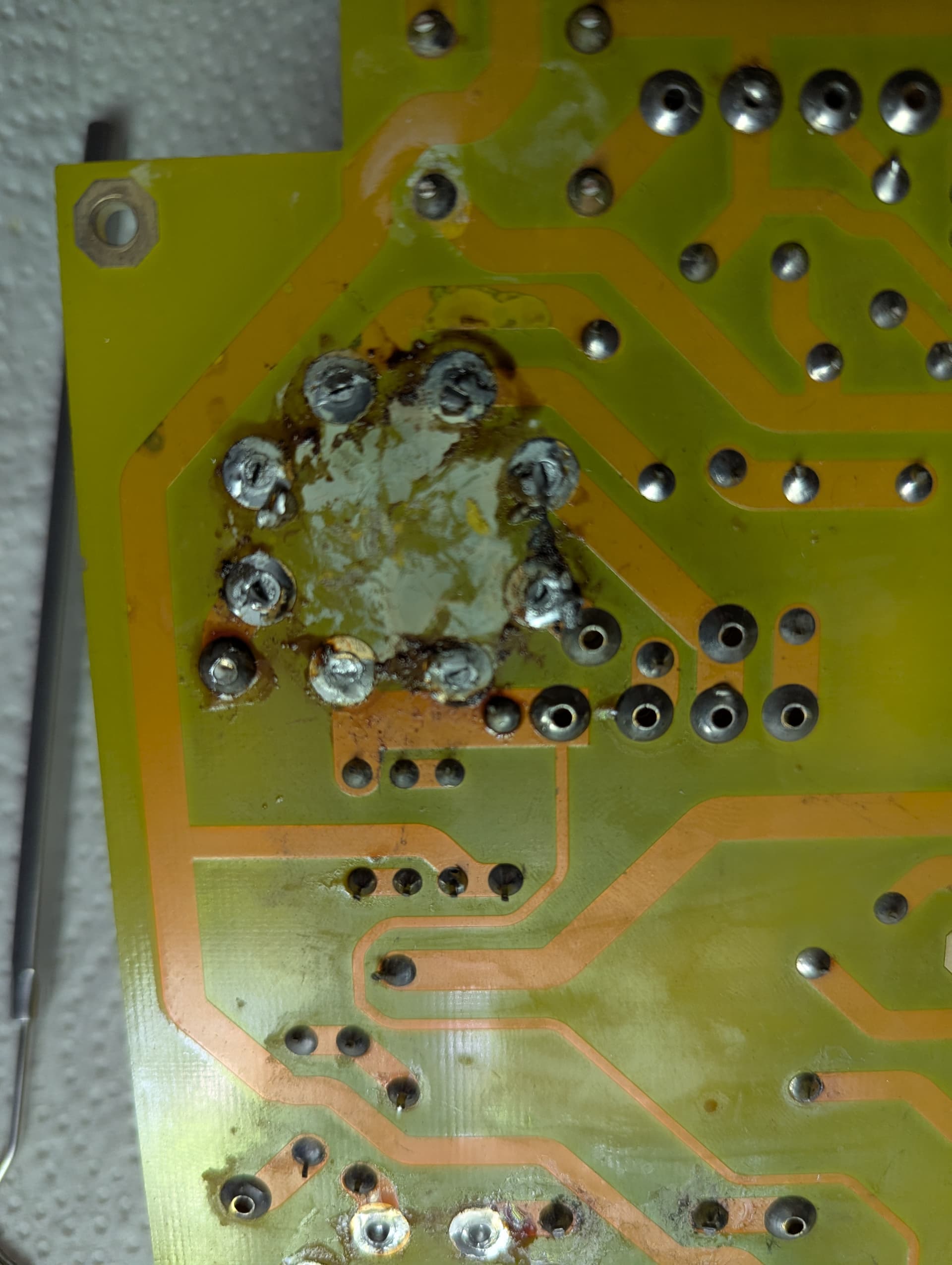

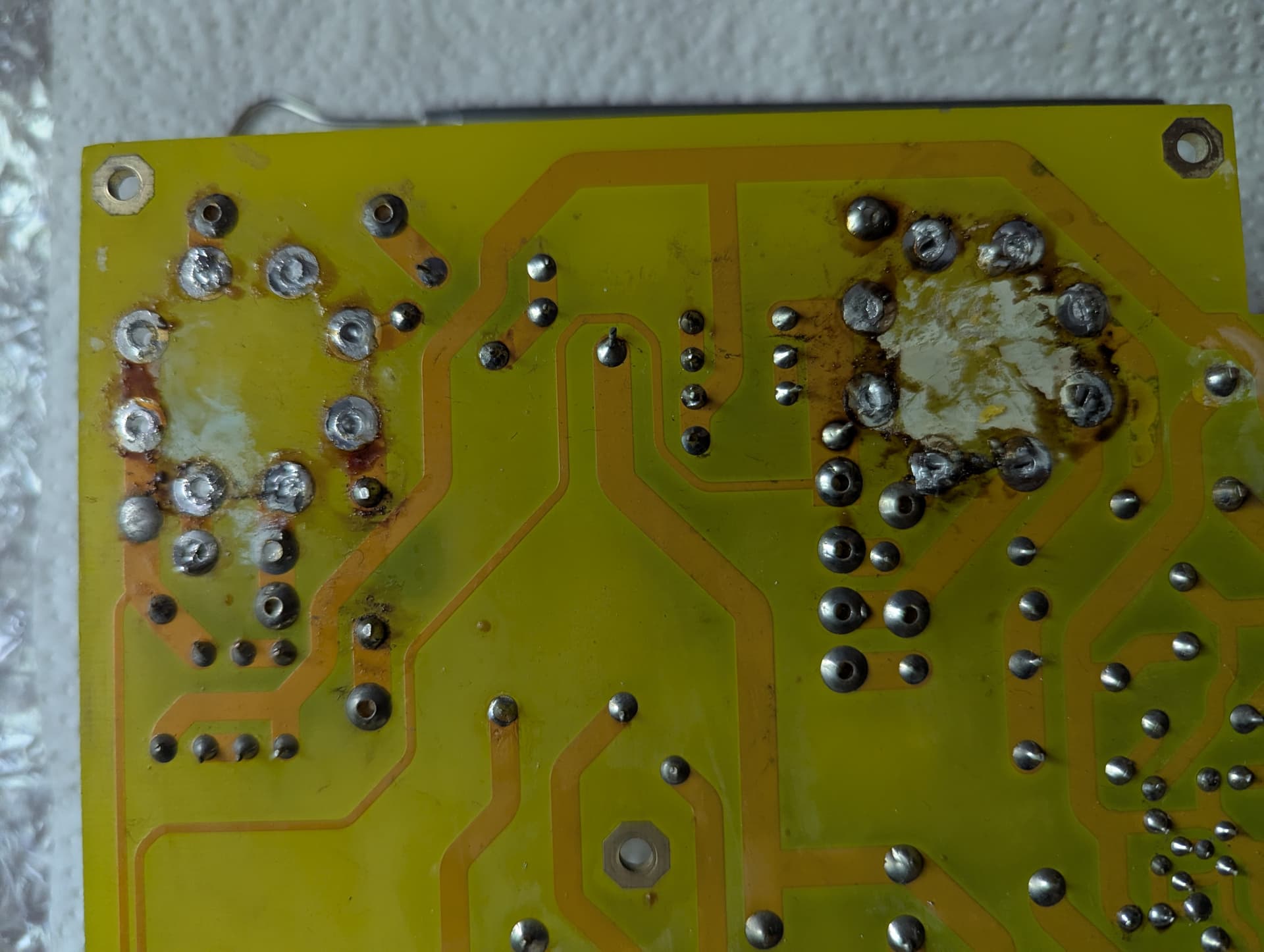

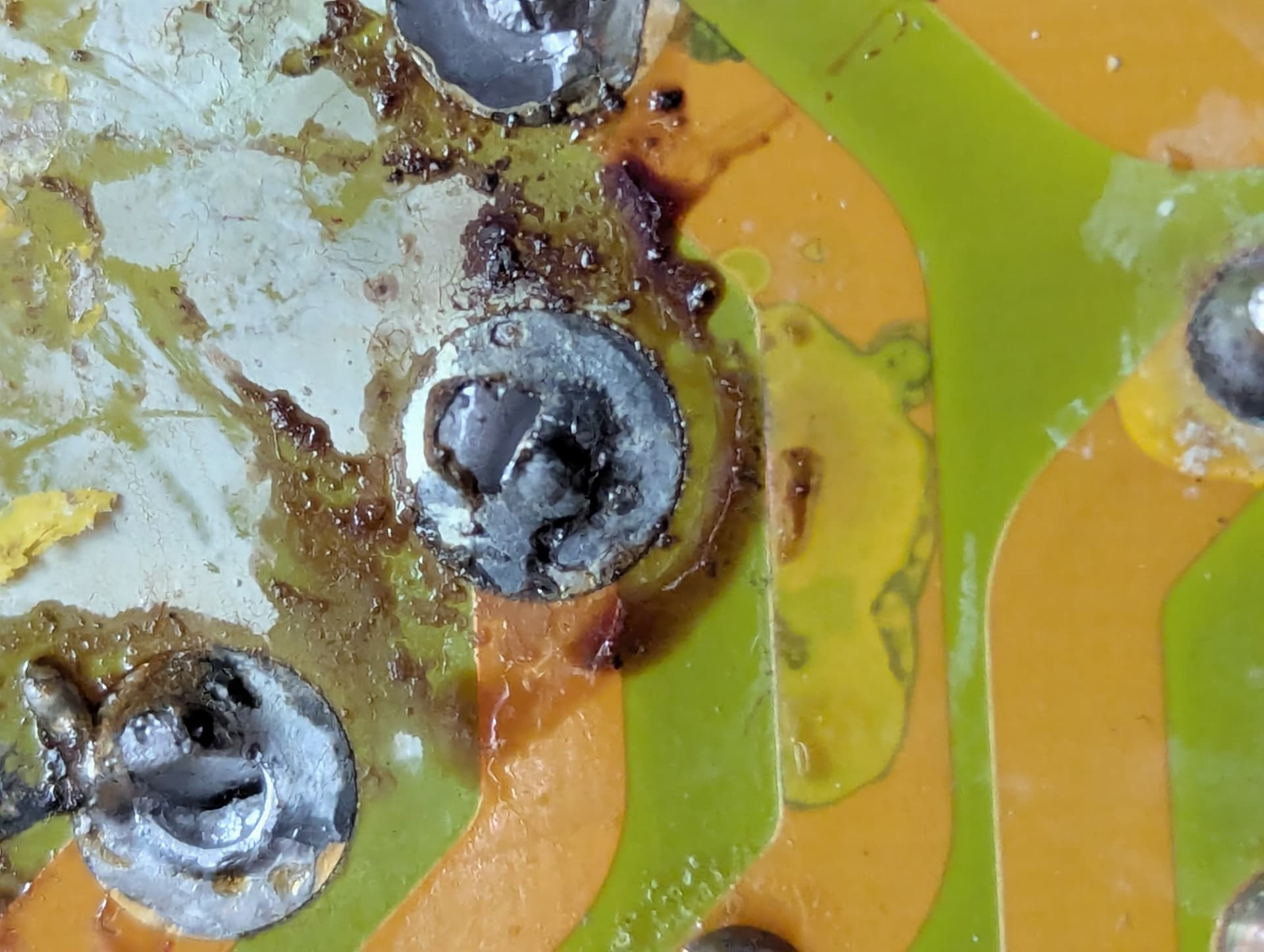

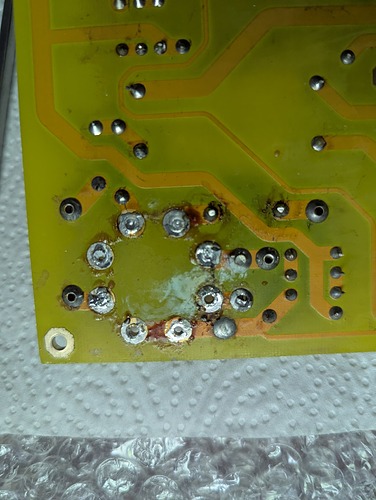

Горелый след под резистором второй сетки и сломанный ключ на одной из выходных ламп дали полное понимание того что было. Из-за сломанного ключа на лампе, тот кто до Евгения владел усилителем, вставил ее неправильно, сместив на один штырек, замкнув накалом катод и вторую сетку, из-за этого полыхнул резистор подключенный к второй сетке. Ну бывает, что делать, починили, исправили усилитель работает без проблем. Думаю, отмою немного грязи оставленной тем кто ремонтировал, уберу следы копоти и сделаю поаккуратнее пайку. Но не тут было, перевернул плату я увидел нечто:

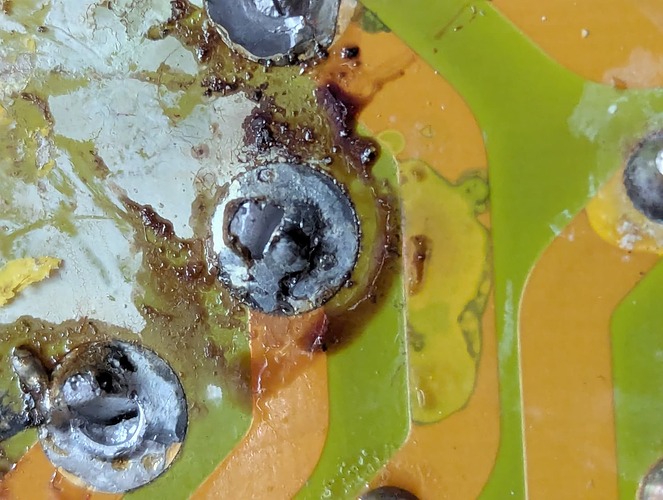

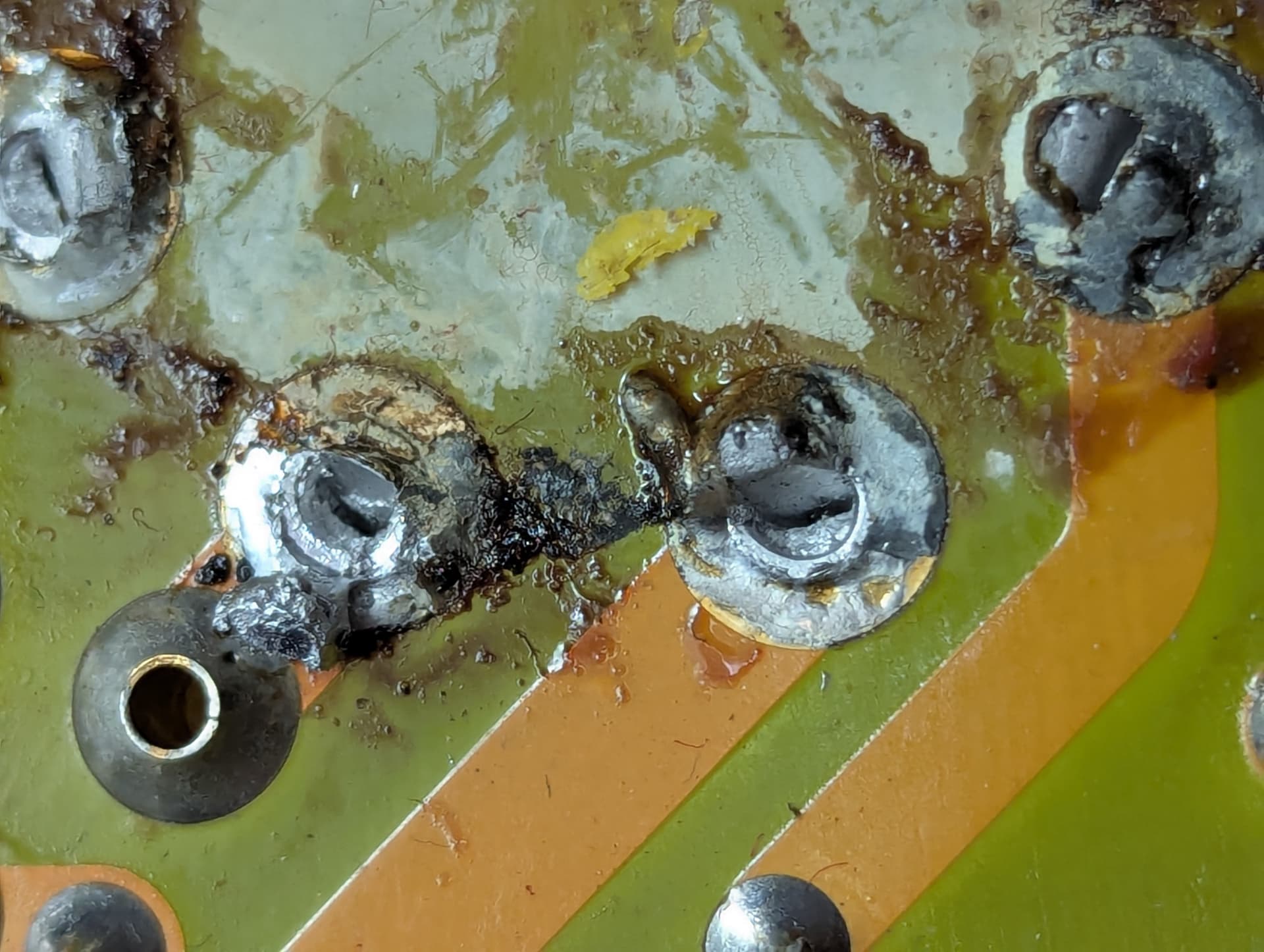

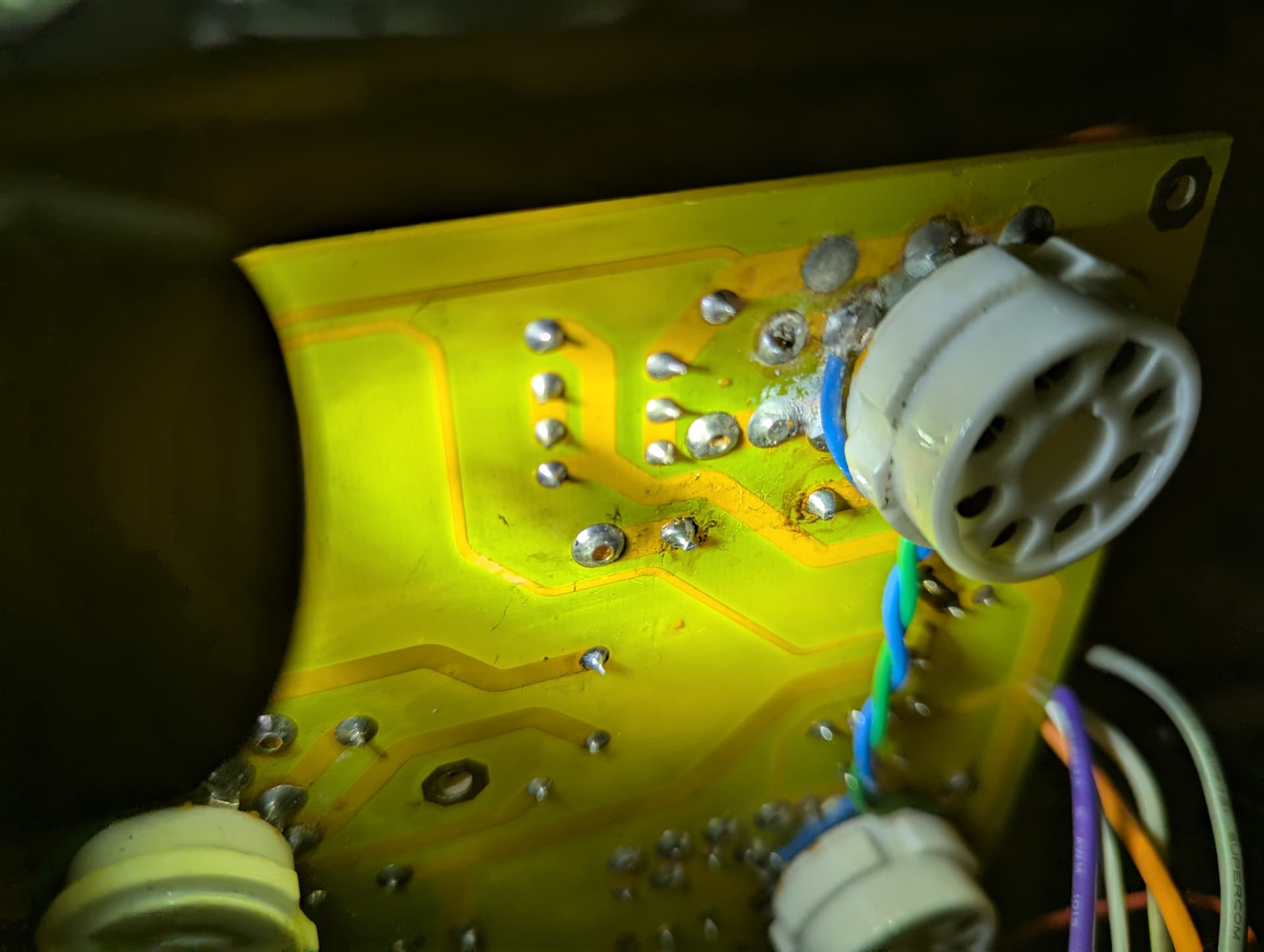

На фотографиях может плохо видно. Под панельками выходных ламп того канала что ремонтировался было огромное количество непонятно чего, то-ли это следы ремонта, то-ли его залили какой-то жидкостью, я так и не понял. Но точно это надо было исправлять пока не произошло беды и очередного возгорания. В итоге пришлось разбирать усилитель полностью, снимать печатную плату, выпаивать панельки, убирать все следы и возвращать панельки на место.

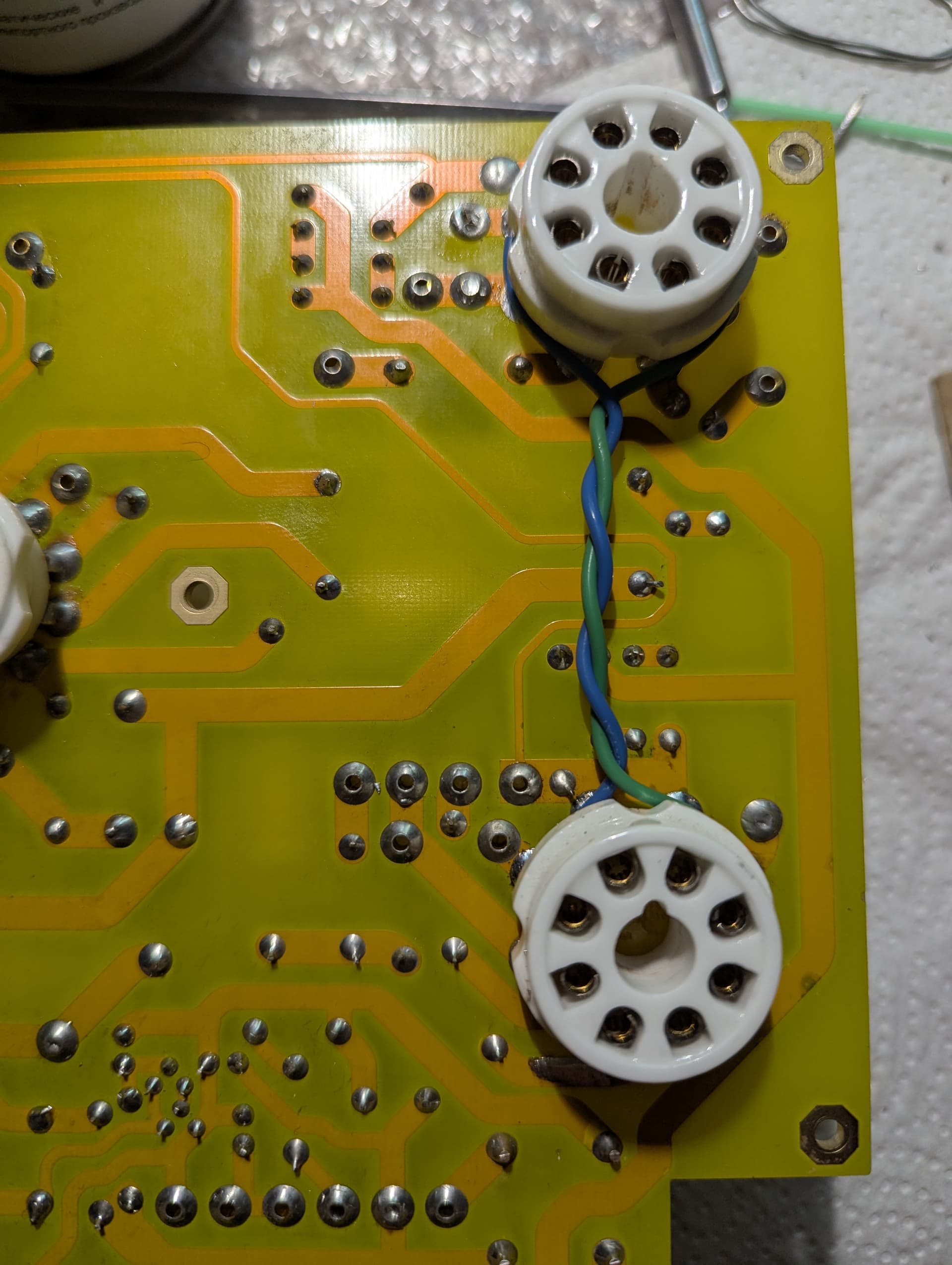

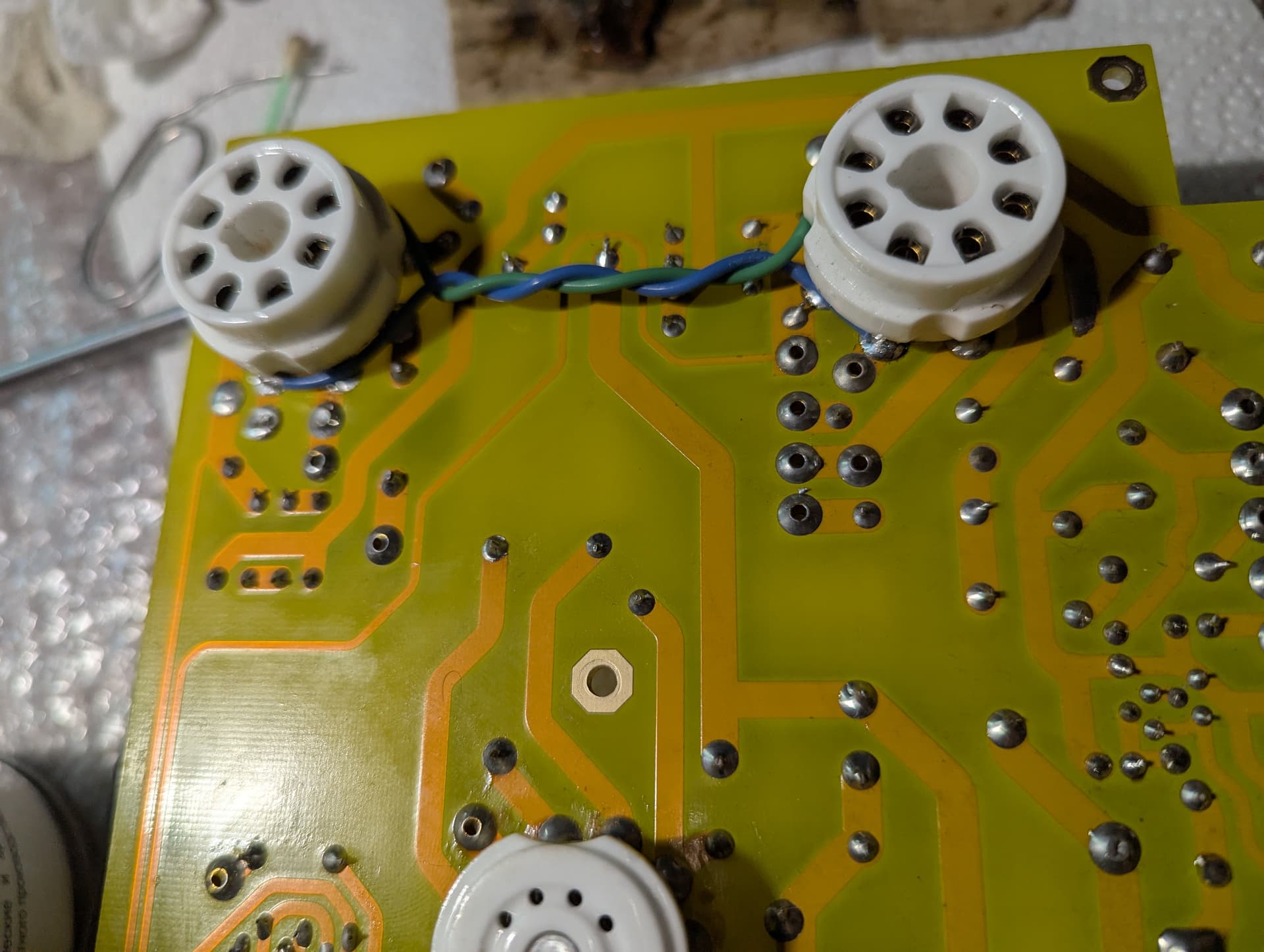

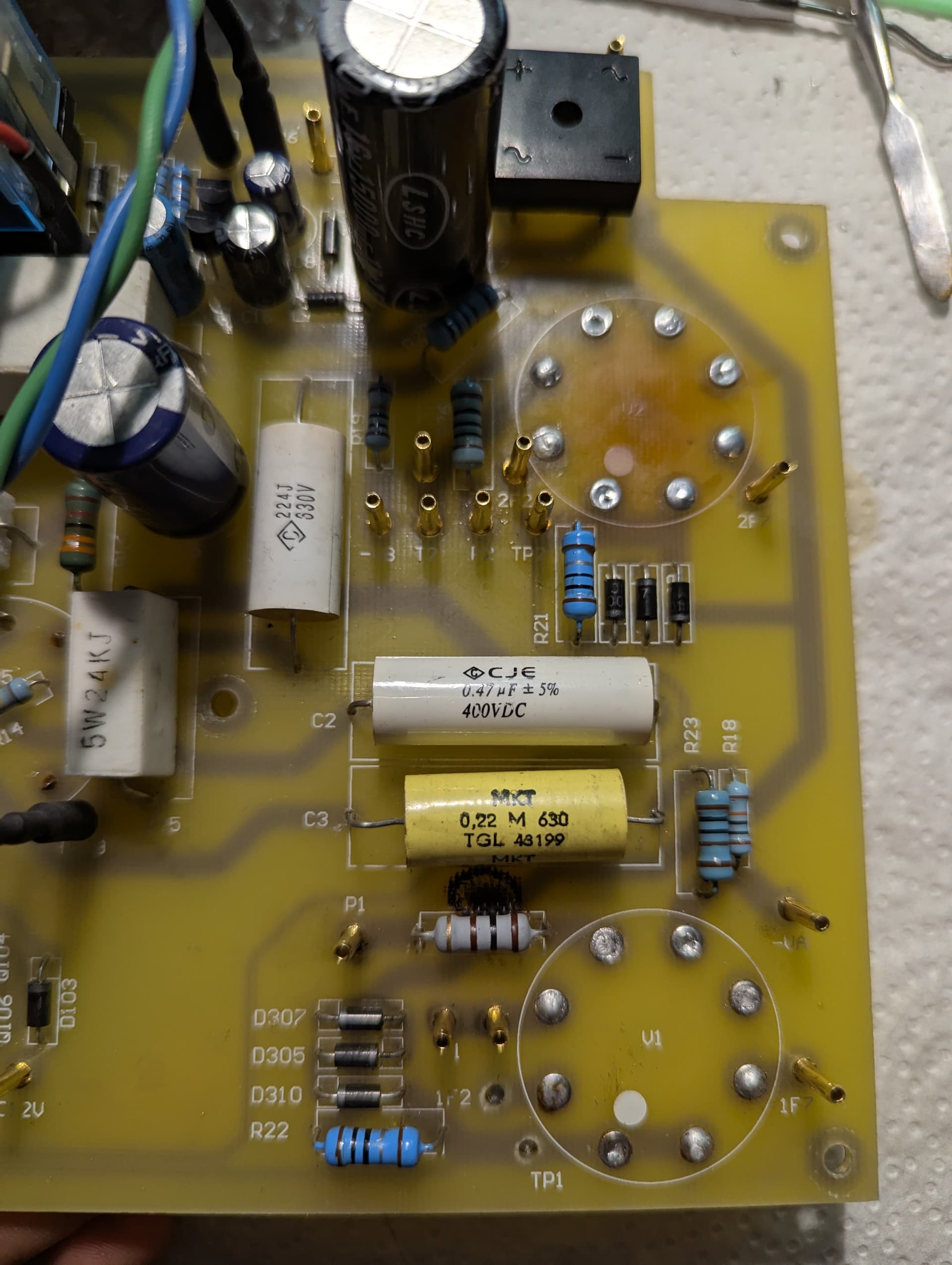

Вот что получилось после незапланированного ремонта

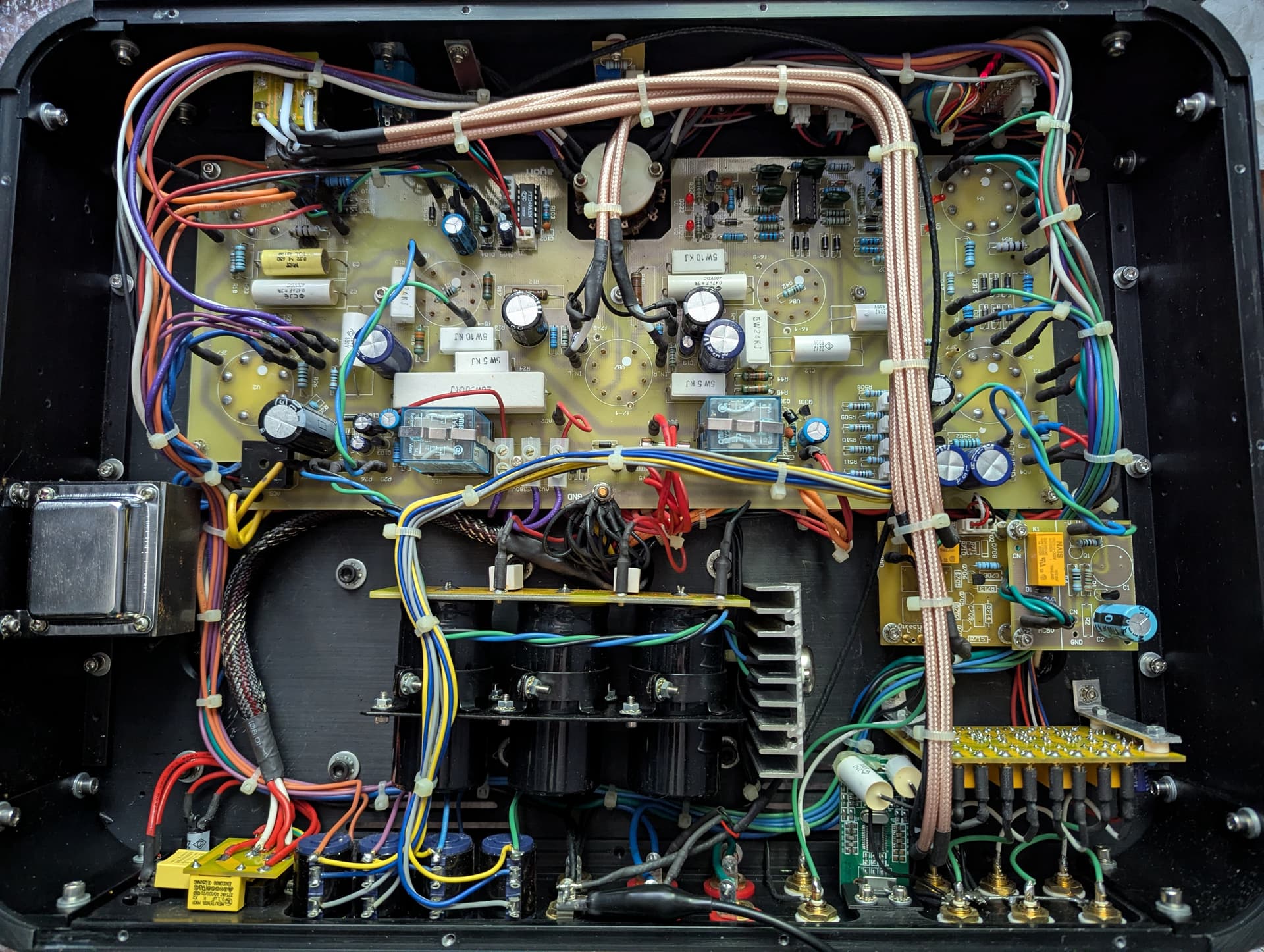

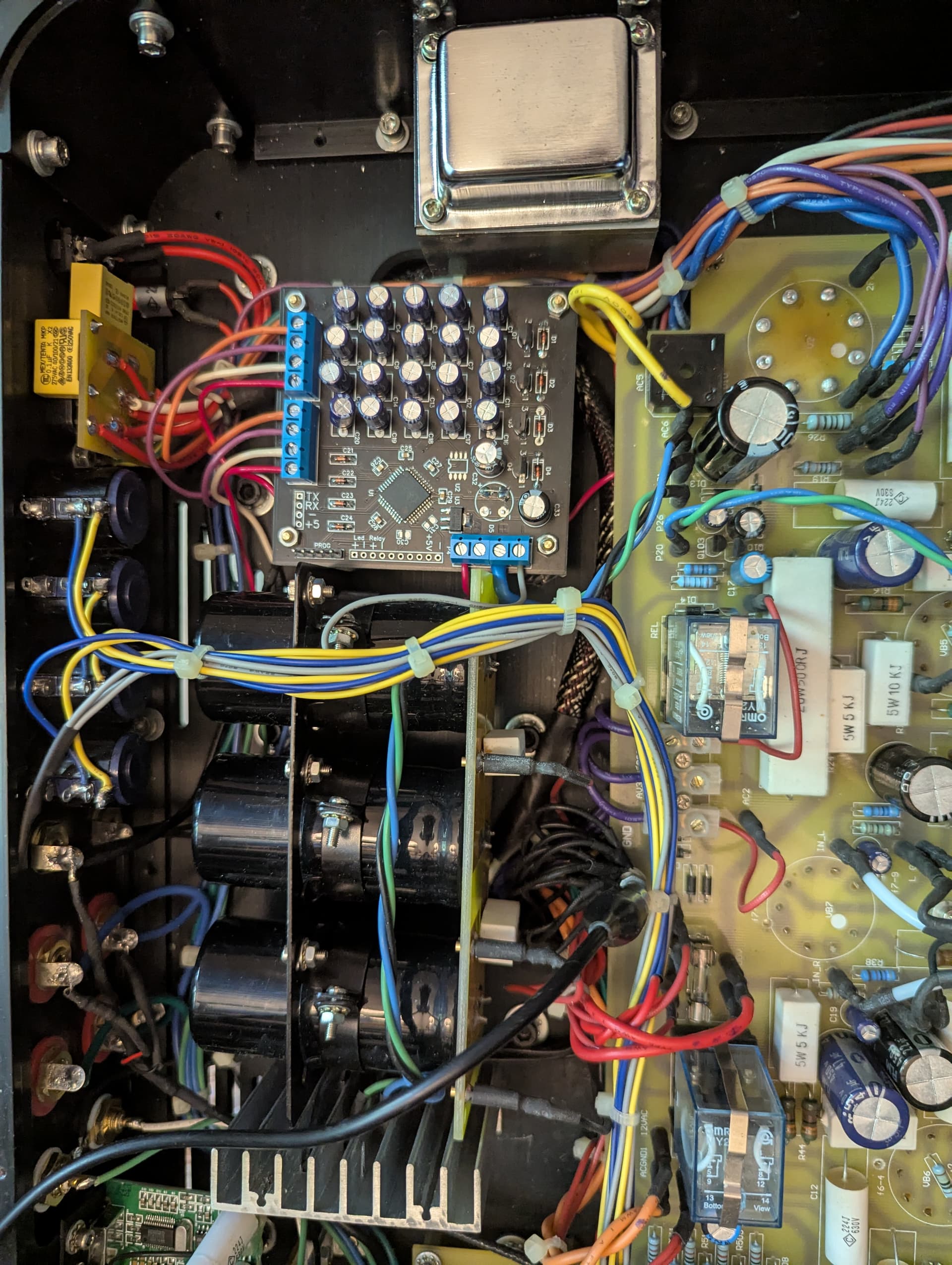

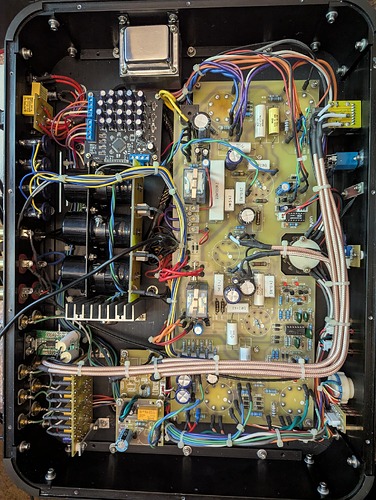

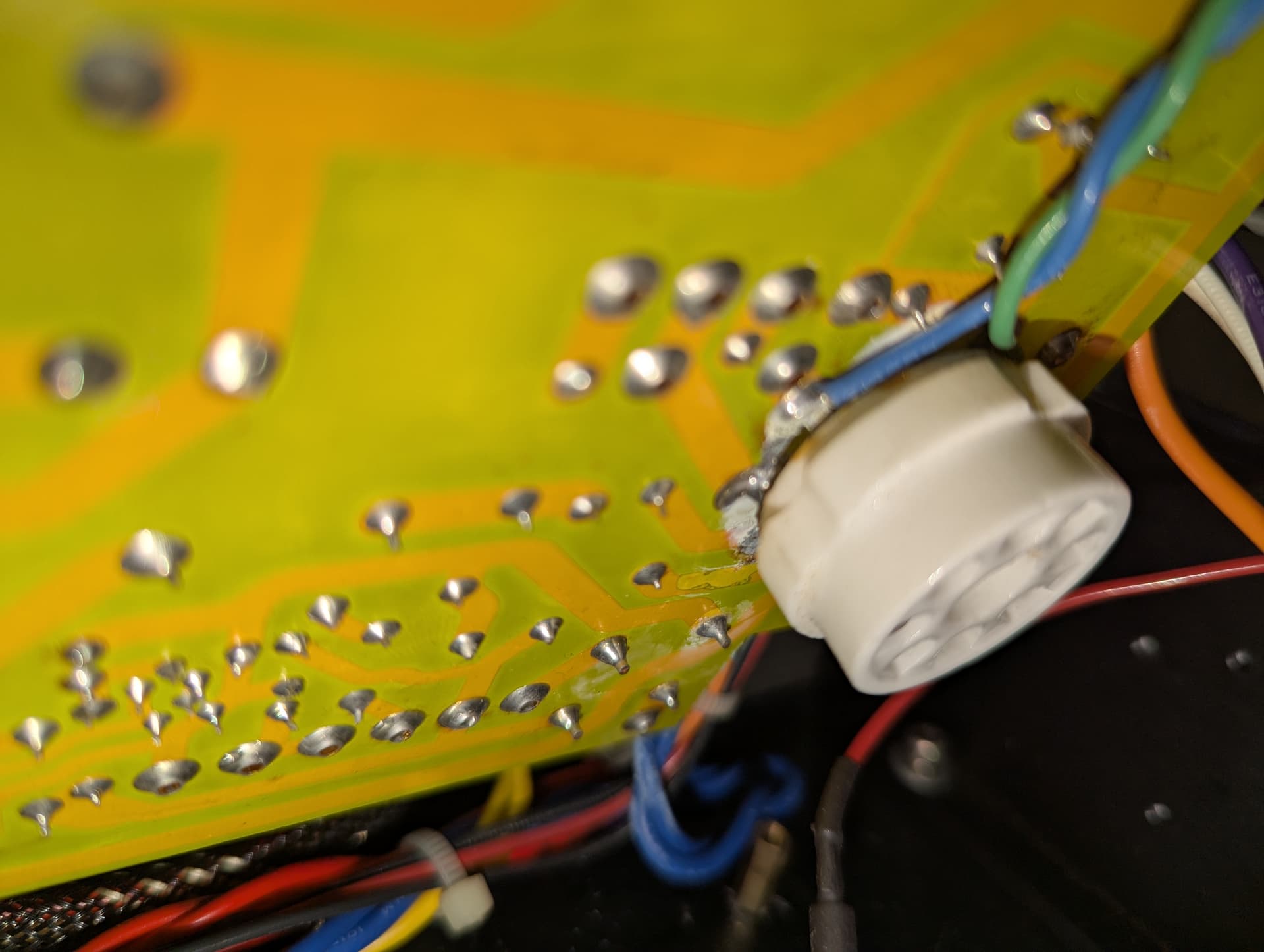

А вот так выглядит усилитель с установленным и подключенным блоком управления.
Как я понял по впечатлениям Евгения, проделанной работой и финальным результатом он остался доволен.
16 лайков
Отличная работа
только это не мой усилитель и у меня такого никогда не было)) да и лампы в тракте у меня никогда не было.
6 лайков
Ой извините, у вас ники похожие, перепутал вас с @Jhe . Ещё раз прошу простить, сейчас всё исправлю
1 лайк
Еще раз хочу поблагодарить Александра @aba за проделанную работу и устранение недостатков. Пошёл третий день, усилитель не узнаю, играет волшебно на мой слух, он и до этого нравился, но сейчас поет на порядок интереснее. Плюс очень познавательные беседы и интересные истории от Александра, он невероятный человек высокой квалификации и очень интересный собеседник. Ещё раз спасибо!
8 лайков

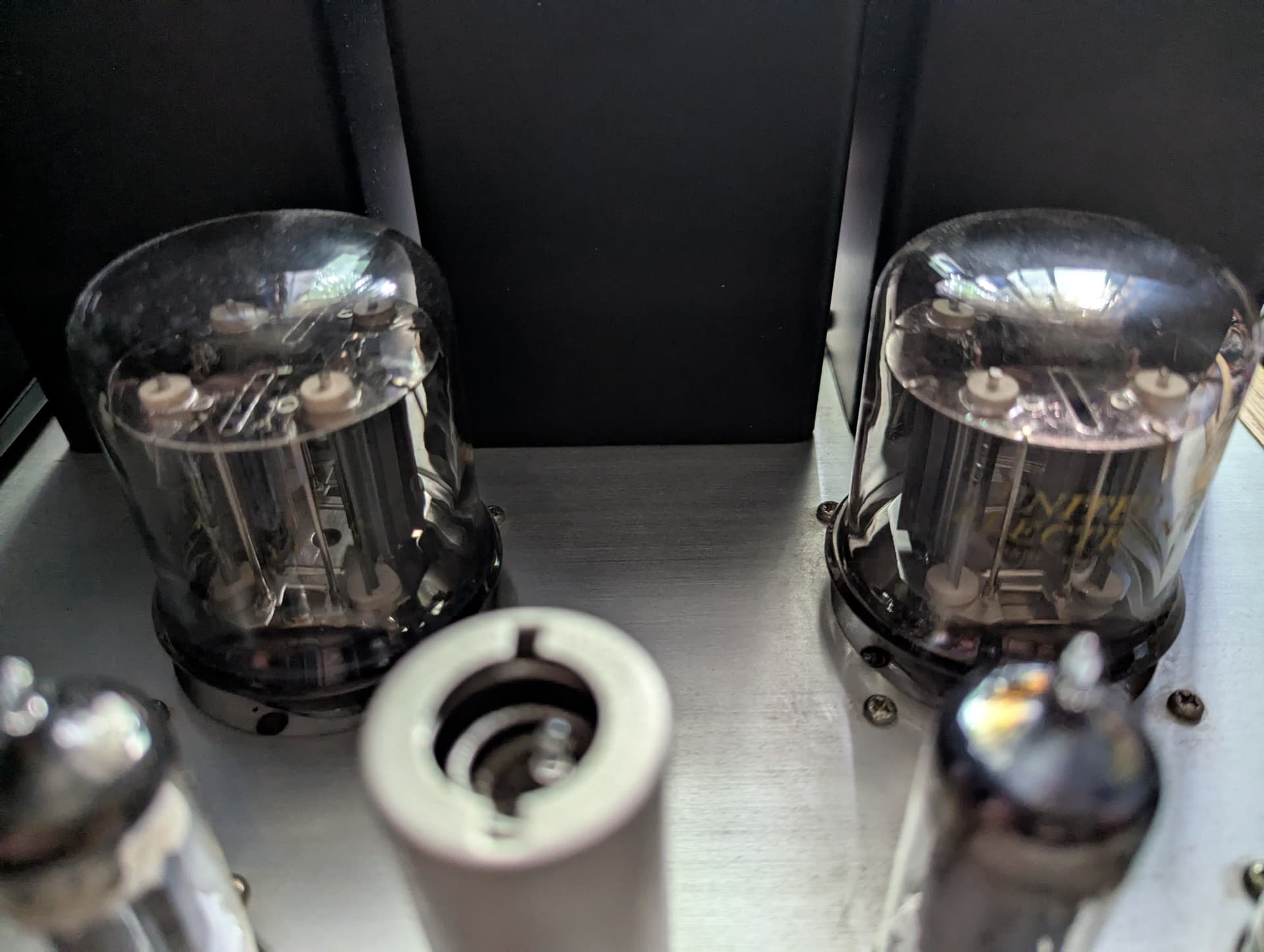

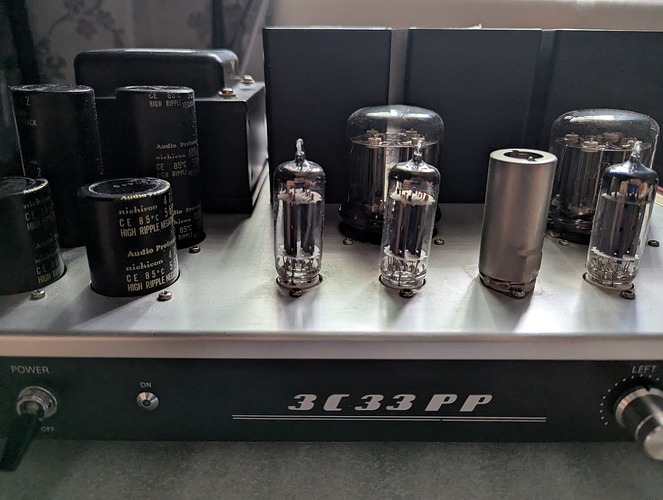

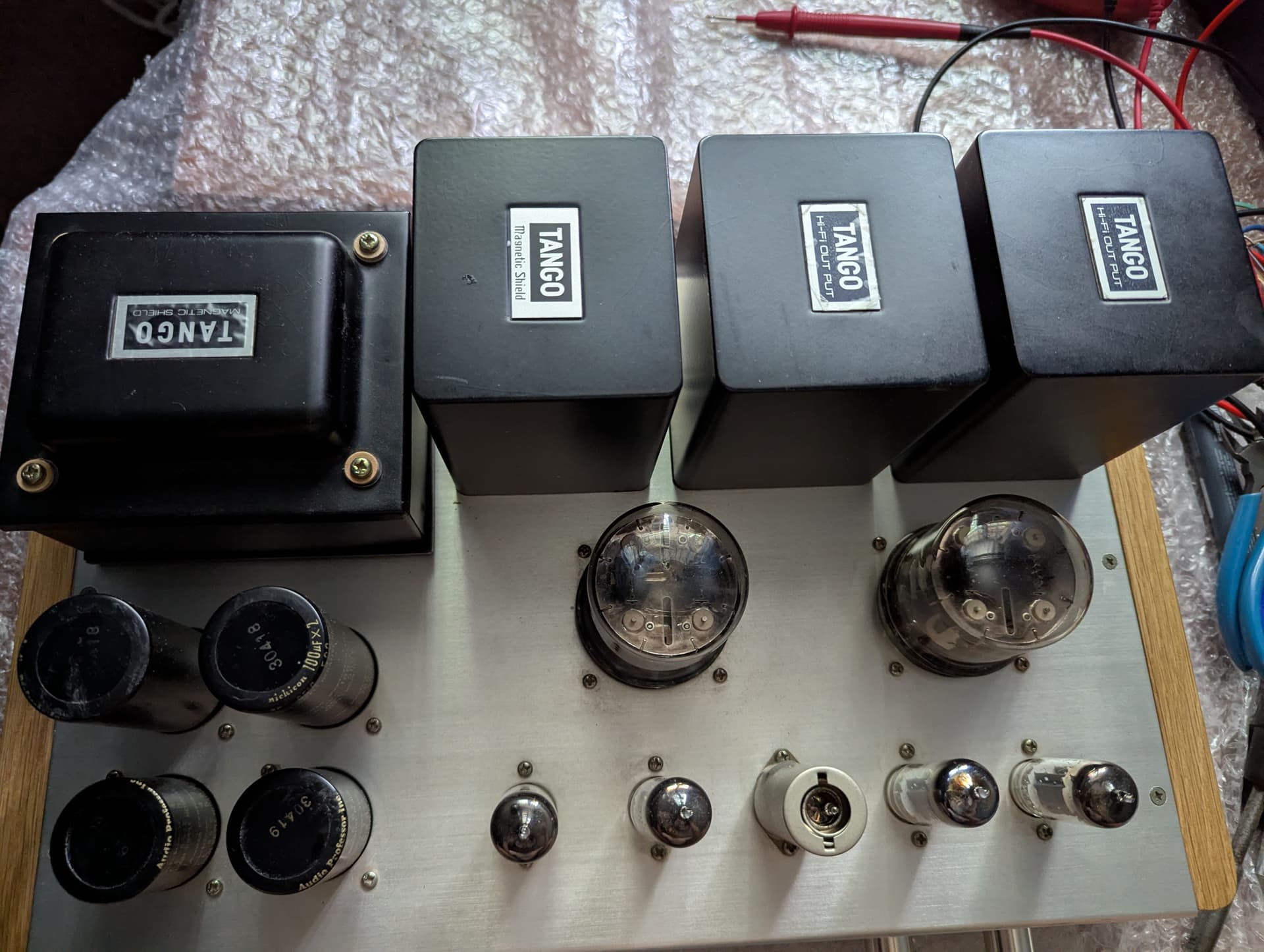

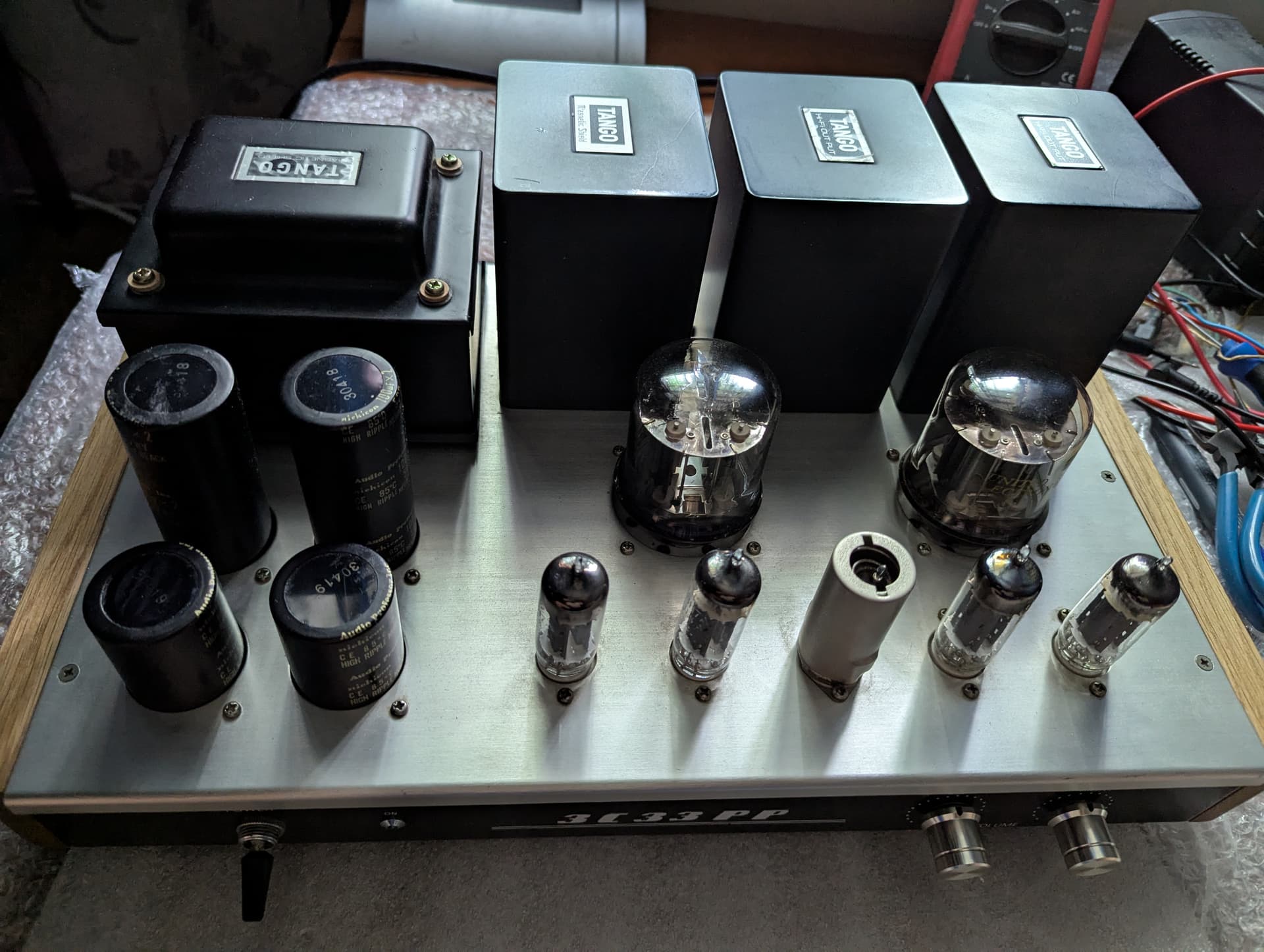

Очень необычный двухтактник на экзотических двойных триодах 3C33.

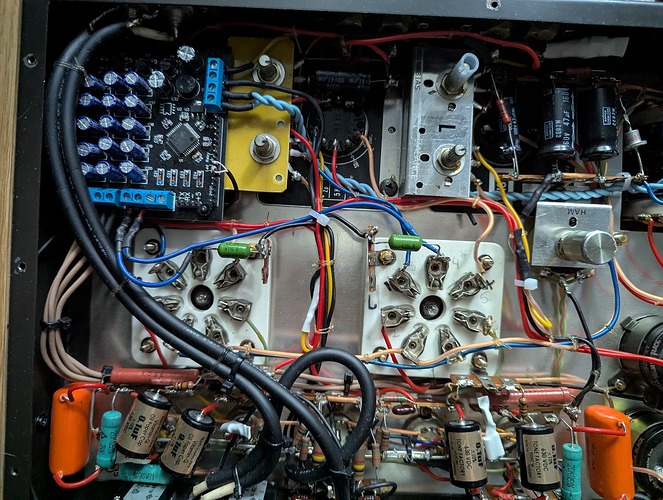

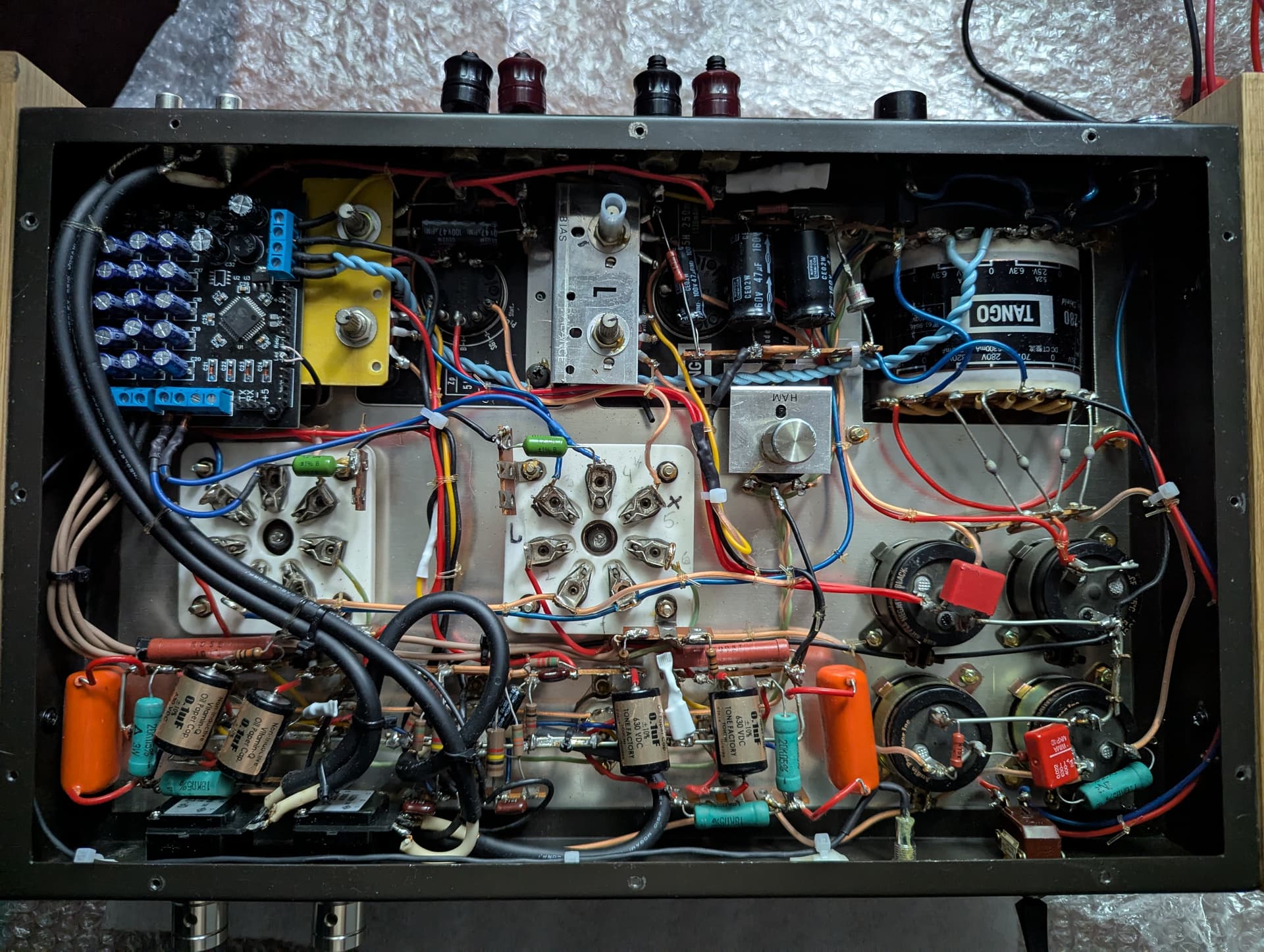

Вся работа по установке платы управления производилась владельцем усилителя Евгением @id78124129, ко мне усилитель приезжал только для настройки.
Собран на очень качественных комплектующих и работает, судя по режимам выходных ламп, в чистом классе А, что не характерно для японских усилителей.
14 лайков
В моноблоках Cary cad-805c на 845 лампах есть ручная регулировка биоса для лампы 300б,при установке вашей системы Александр она будет следить только за 300-й лампой или 6sl7 и 845 также к ней подключаются?
В любом устройстве у каждой лампы свое отдельное смещение.
Довольно древние усилители, я когда то давно имел с ними дело. На 6sl7 сделан SRPP каскад, прикрутить туда фиксированное смещение проблематично. 300B работает с классическим фиксированным смещением, ей можно управлять без проблем. 805 работает в режиме А2 с нулевым смещением, ей управлять можно, но другим способом, данные платы для этого не подойдут.
3 лайка
Понятно,спасибо.
и ненужно
1 лайк
Александр, здравствуйте!
Я в своё время обдумывал подобное устройство скажу честно. Но без реализации. Скажите, а не имеет ли смысл разделить его на две части - измерительно-программную и исполнительную? И первую вынести за пределы модернизируемого усилителя.
А какой в этом смысл по вашему ?
- Габариты
- Обеспечение доступа к настройкам без вскрытия нутра усилителя (например мой не самый громоздкий, но всё равно 40 кг веса).
- Большая развязка аналоговой части от цифровой, в т.ч. по ЭМС.
Настройки моего устройства можно и так изменять дистанционно. На корпус усилителя ставится usb разъем, кабелем подключаете усилитель к компьютеру, запускайте приложение которое улёт в комплекте и регулирует.
Размер платы 75х80х15 вроде и так немного ?
Могу вам дать гарантию что в/ч наводок от цифровой части в аналоговую никаких не проникает. Неоднократно это измерял. Хоть какого-то магнитного поля над чипом увидеть тоже не удалось.
3 лайка
Я не спорю, я высказываю свои соображения.

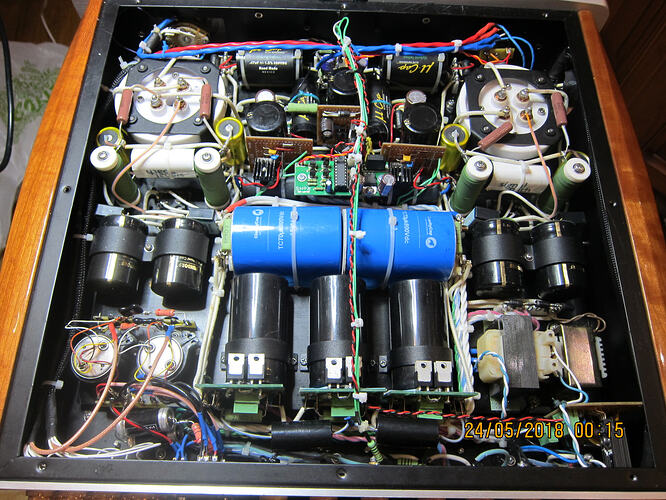

Касательно габаритов, как пример фото потрохов моего привел. Как видите довольно таки тесно.
А с 211-ми лампочками как сейчас обстоит дело? И, заметьте, как правило лампы разнесены в (на) корпусе максимально.
211 могут работать в режиме А1, могут в А2. В зависимости от режима управление ими разное. Но вы наверное это и так знаете.
Добрый день Александр подскажите trafomatic 300b experience tvo что можно сделать? С уважением Игорь
Здравствуйте. Посмотрел фотки усилителя. Я так понял что это классическая схема и судя по большим резисторам, выходные лампы работают с автоматическим смещением. Будут конечно некоторые сложности связанные с необходимостью установки дополнительного трансформатора, а так думаю что проблем с переделкой этого усилителя быть не должно.
Добрый вечер Александр а что нужно делать чтобы вам прислать усилитель трафаматик для ревизии и установки вашего блока (коррекции ламп) если можно так обозвать. Как всегда не последний вопрос что по стоимости?
С уважением Игорь А.
