Шигаклон — клон CD транспорта SHIGARAKI transport от 47 laboratory

Цифровые источники
,
1

Возможно, многие не знают, но день 27 марта 2008 года разделил жизнь многих англоязычных аудиосамодельщиков на жизнь “до” и жизнь “после”. Затаив дыхание, вчитывались они в пост одного канадца из Торонто по имени Питер Даниель ( Peter Daniel ) Finally, an affordable CD Transport: the Shigaclone story . А потом, прочитав, никому не говоря ни слова, рвали в ближайшие магазины на поиски еще не до конца пропавших магнитол JVC RC-EZ31 и его следующей модификации RC-EZ51.

*Запечатанная коробка с магнитолой JVC RC-EZ51, которой суждено стать донором нашего проекта **

На которые ссылается автор, и, которые становились донорами для будущих поектов, получившивших общее название в diy мире SHIGACLONE ( Шигаклон ) По имени хай-эндного транспорта shigaraki transport model 4716 от известного производителя 47 Laboratory. сколько стоит этот транспорт вы легко найдете в сети.

Примечательно, что самодельщики, которые читают на польском заболели шигаклономанией много раньше своих англоязычных собратьев. Поляки на своем сайте Audiostereo эту тему начали 28.09.2007 в 13:34.

Более того многие рыщут и отрывают с руками эти магнитолы до сих пор. Тема жива и цветет пышниым цветом.
Много этих магнитол не бывает, скупались все остатки, которые можно было найти.

Позже Питер открыл следующую ветку на DIYAUDIO , где подробно разбираются деатли проекта.

Вот как выглядит нутро этого транспорта:

Более детальное фото нутра транспорта Shigaraki:

Объединяет оригинал и многчисленные клоны этого транспорта сам механизм производства Sanyo DA11VZ, поиск в интернете возможет и по названию sanyo sf-p101n ( Обратите внимание, что встречаются две модификации на 15 пин и на 16 пин ) Шигаклон живет на 16 пиновых головках.

Магнитол способных стать донором для проекта Шигаклон много, перед нами одна из них JVC RC-EZ51.

Спокойно разбираем всю магнитолу. Большая часть из разобранного нам не понадобиться и отправляется в мусорное ведро.

Нужен сам механизм вращения CD диска с платой серво и процессора. И плата с LCD дисплеем. Ленивые могут взять и блок питания из магнитолы. Настоящие самодельщики сделают свой блок питания в разы качественнее оригинального и простецкого от JVC.

Шлейф 16 пин пригодится родной, хотя не для каждого крепежа внутри корпуса он подойдет, слишком короткий. Купить аналог не проблема, цена вопроса 30 рублей.

Как бы не было смешно, но производство корпуса для нашего транспорта более сложная работа нежели электронная часть. Набор изготовлекнных деталей для самого корпуса.

Плата с LCD дисплеем:

Припаиваем кнопки управления транспортом на плату и прикручиваем ножки к плате.

Установка кнопок управления с выводом на верхнюю панель корпуса и экрана на переднюю торцевую панель.

вид сверху

Схема блока питания

Сам блок питания на плате

Транспорт в сборе без верхней крышки

Задняя панель транспорта Шигаклон

Рызные виды транспорта в сборе без верхней крышки.

И самое сложное, верхняя крышка и крышка закрывающая сам крутящийся компакт диск. Все детали:

Собрали крышку

Крепление к основанию, мезанизм петли

Наш транспорт в сборе:





В следующей статье рассмотрим вывод SPDIF для нашего транспорта.

ИСТОЧНИК — Шигаклон – клон CD транспорта SHIGARAKI transport от 47 laboratory - audioGO

13 лайков
2

Городская легенда — ЖИВА даже в 2018!

3

Ну уж нет! Второго пришествия мейджика я не переживу :joy:

2 лайка
4

ЖИВА ЛЕГЕНДА!

http://rt22.ru/viewtopic.php?f=1&t=60418

5

Что ж ты за человек то такой! Мужики не ведитесь, опять же начнется это все )))

4 лайка
6

Опять паяльник в руки брать…)) зуд он такой да

7

А смысл, когда есть плойка?
Все эти корпуса и прочее.
Не, нафиг надо :slight_smile:
Мы за здоровую канитель, это явно нездоровая :slight_smile:

1 лайк
8

Скоро юбилей ;))

9

Меня плойка мимо обошла. Но вот это же - ТРАНСПОРТ. С которым сейчас больше проблем с качественным недорогим чем с законченным плеером. Потому, имхо, - надо брать. :star_struck:
Все шансы убодать мой АН CDT1

10

Та ну ладно, я слышал дело в механике стола и плите…

11

Та ладно, вон уже договорились до того, что в японских винилокрутах никогда не делали пружин.

12

Shigaclone на стеройдах
https://www.vicol-audio.com/shop.php#sf-p101n
за 2000 евро еще и управлялка со смартфона будет

1 лайк
13

NAD 513 может, почему Shigaclone хуже?

14

Освежу тему.

В Шигаклон важно именно сочетание двух микросхем ASP LA9242 и DSP LC78601. Другие сочетания это не Шигаклон, заморочка сродни PlayStation 1 определённой ревизии с AK4309AVM, мне же нужен строго транспорт.

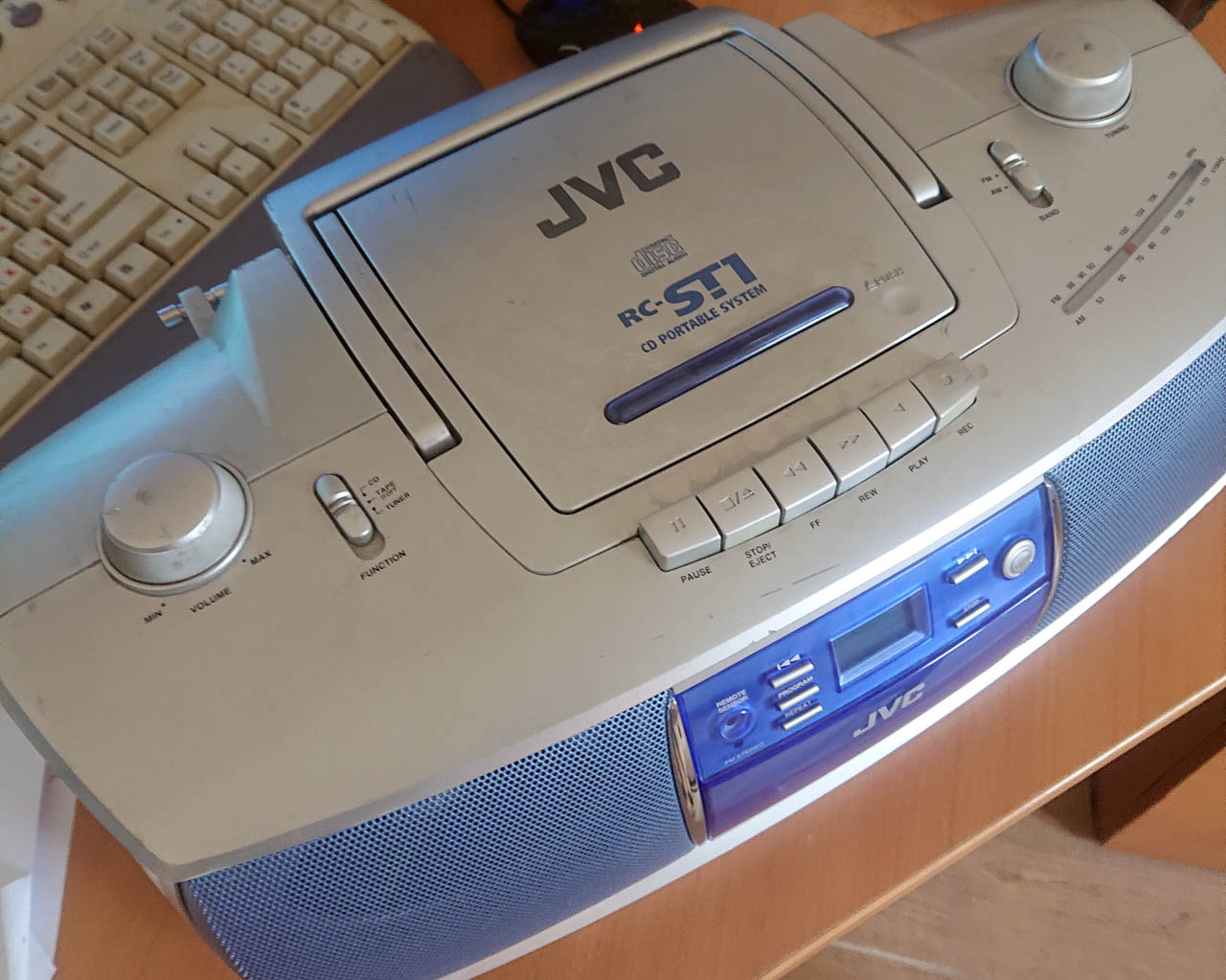

На Ebay был куплен JVC RC-ST1SL (35$), самый не удобный для Шигаклона, потому что DOUT микросхемы LC7801 не распаян по плате и брать его надо непосредственно с ноги чипа.

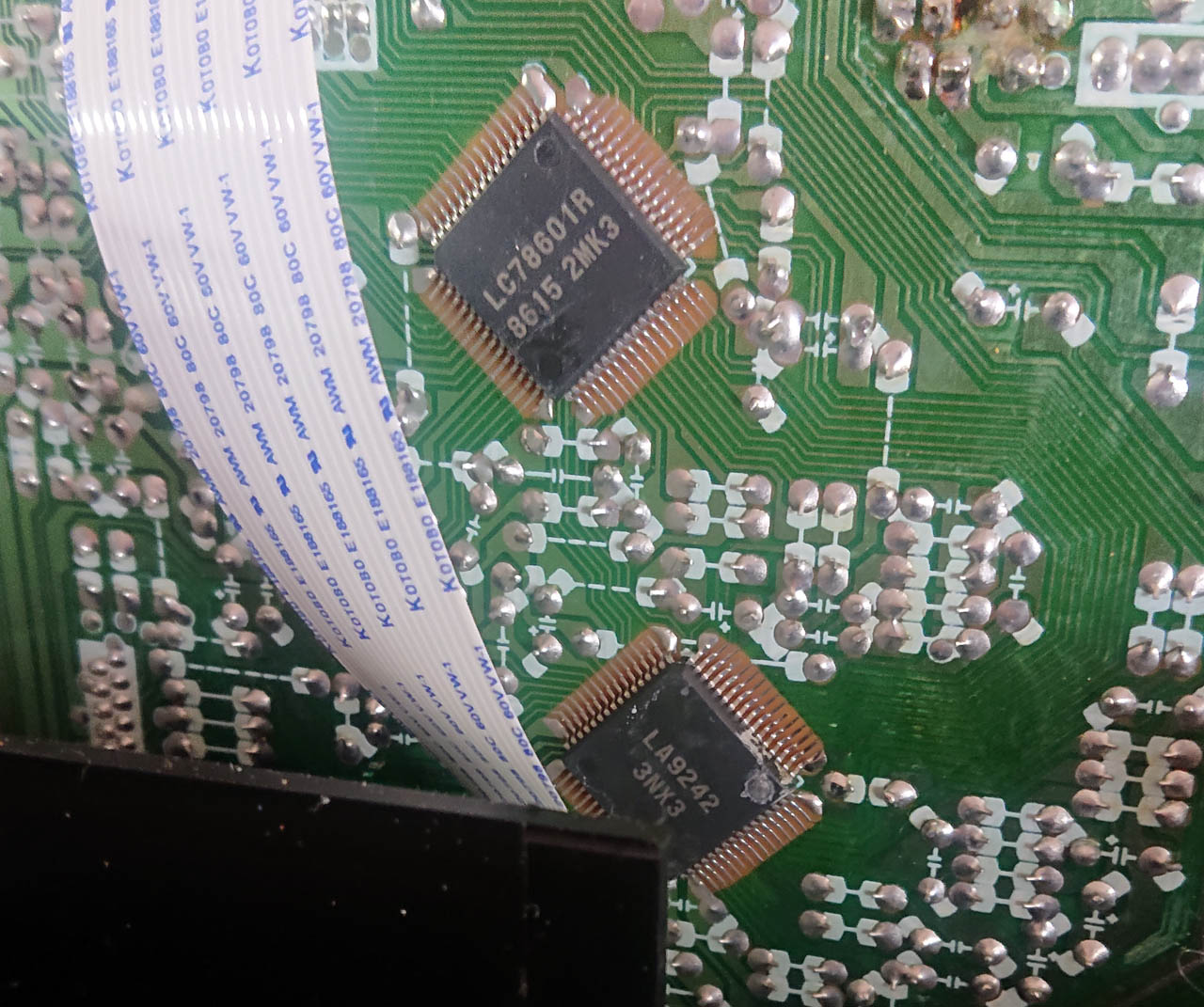

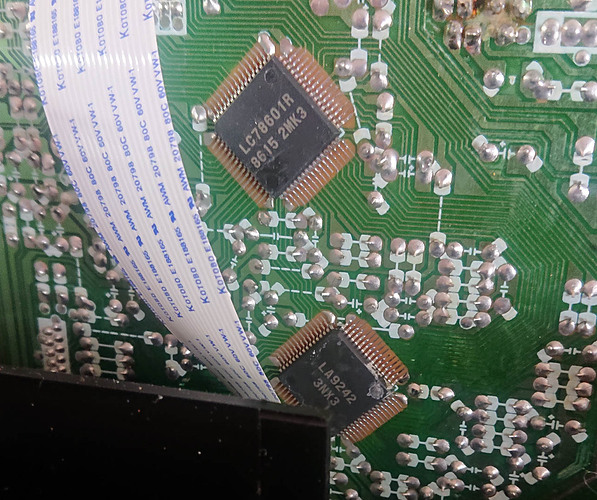

Сами чипы на месте:

1
11280×1023 150 KB

2
21280×1071 234 KB

4 лайка
15

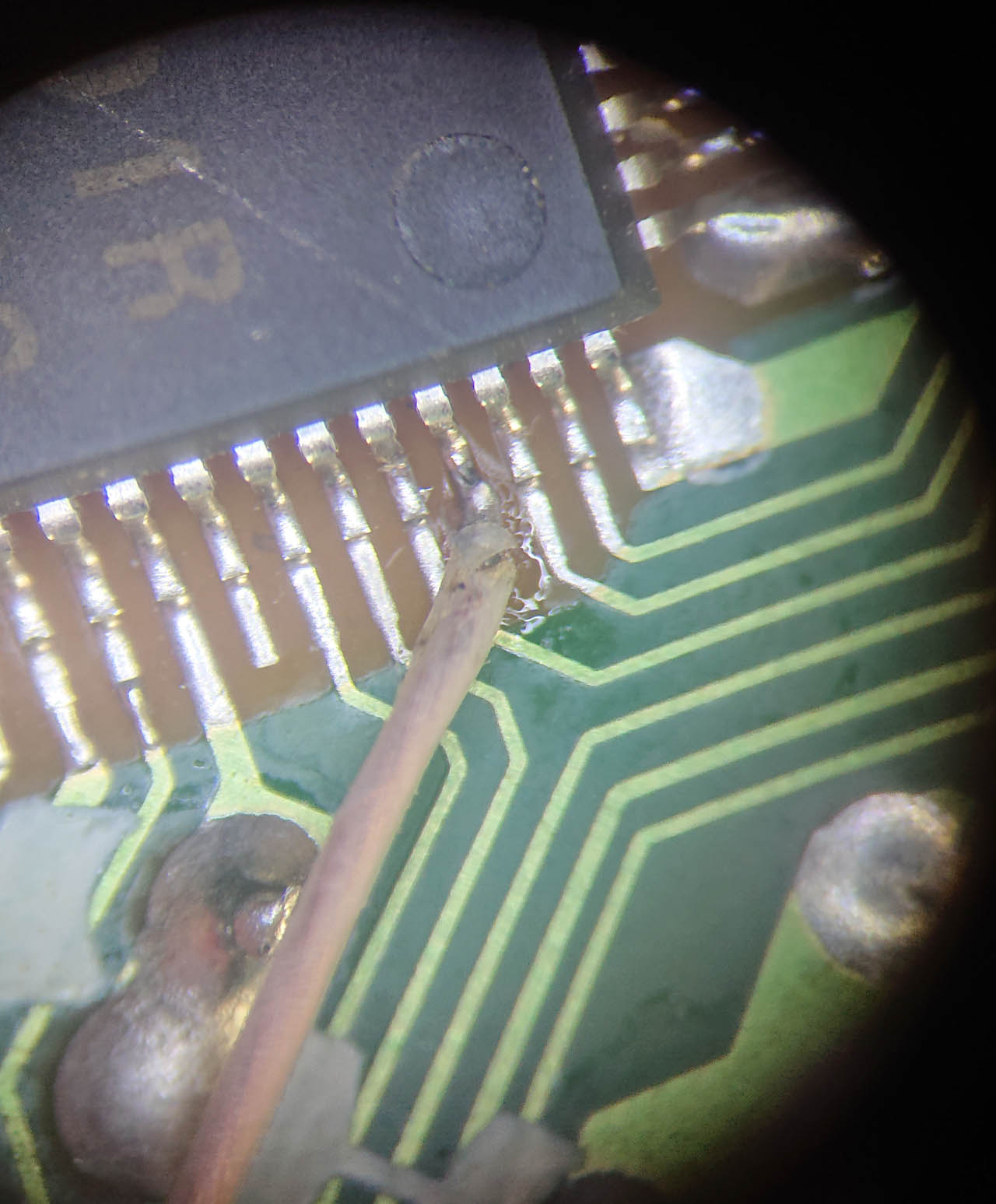

Припаялся к DOUT:

4
41280×1547 137 KB

Самодельные Шигаклоны, с открытым пикапом, мне кажутся какими игрушечными поделками, поэтому сделал самопал в корпусе NAD C 520, который купил неисправным за 1000 руб.

Пикапы совместимы, отличаются только демпфер резинками столика. Управление продублировал экран вклеил в окно, на привод лотка пришлось делать развязку (open-close), управление двумя кнопками через реле RP3.52.9.005.00

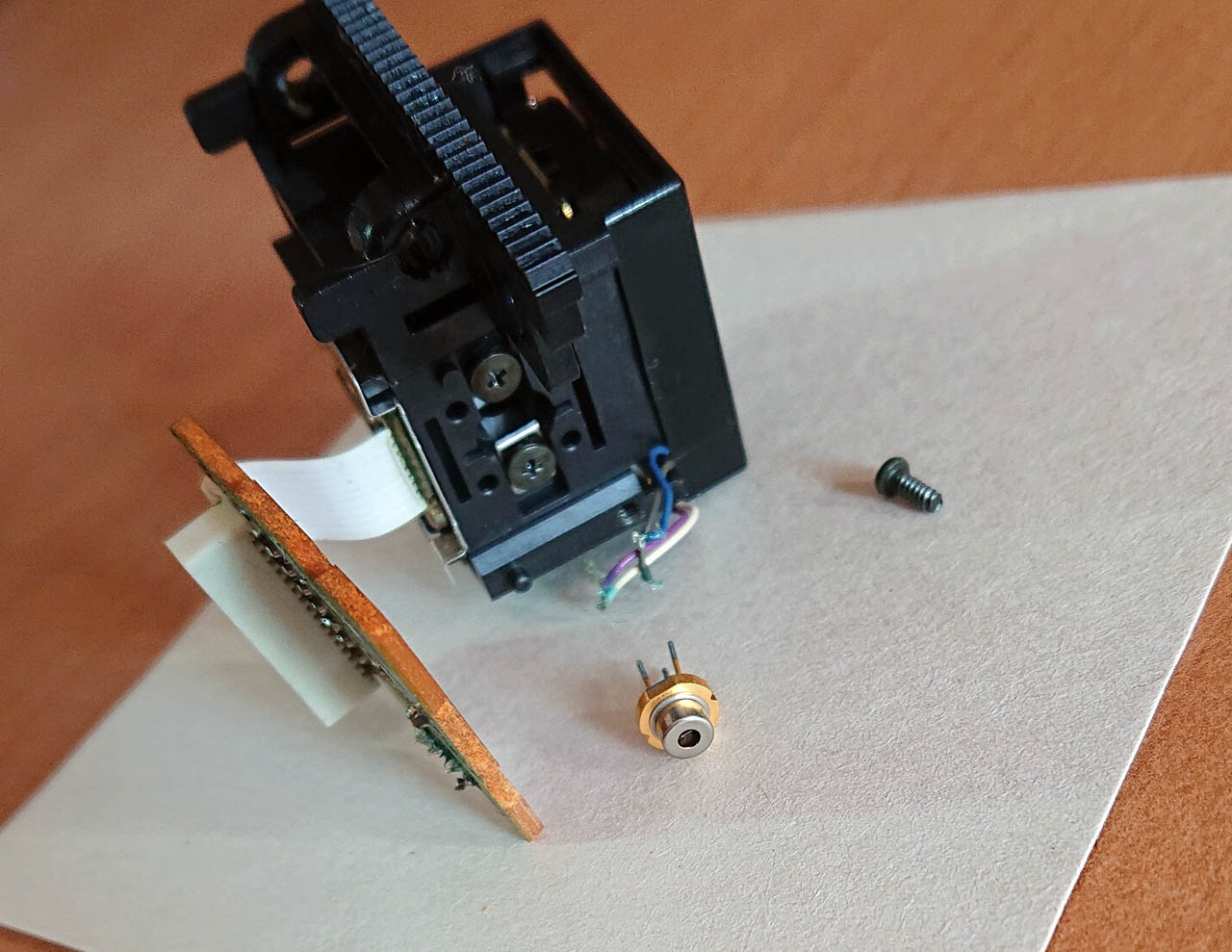

Лазер уставший, меняем:

5
51280×989 147 KB

3 лайка
16

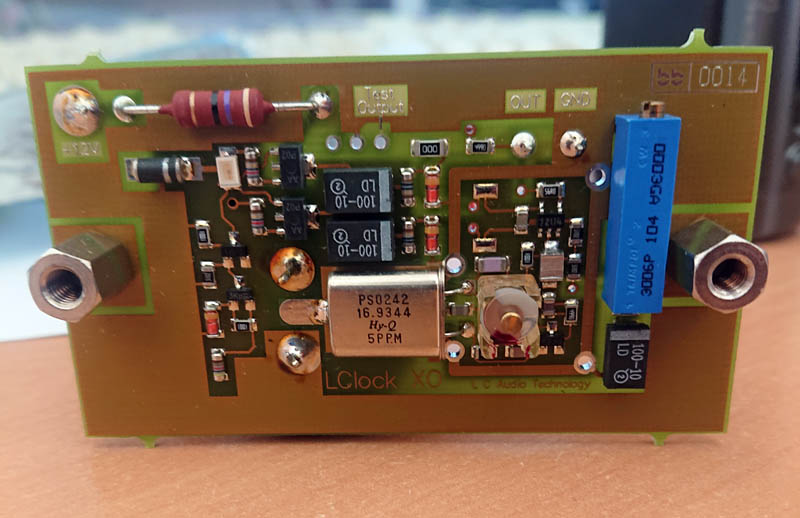

Установлен клок:

7
7800×518 62 KB

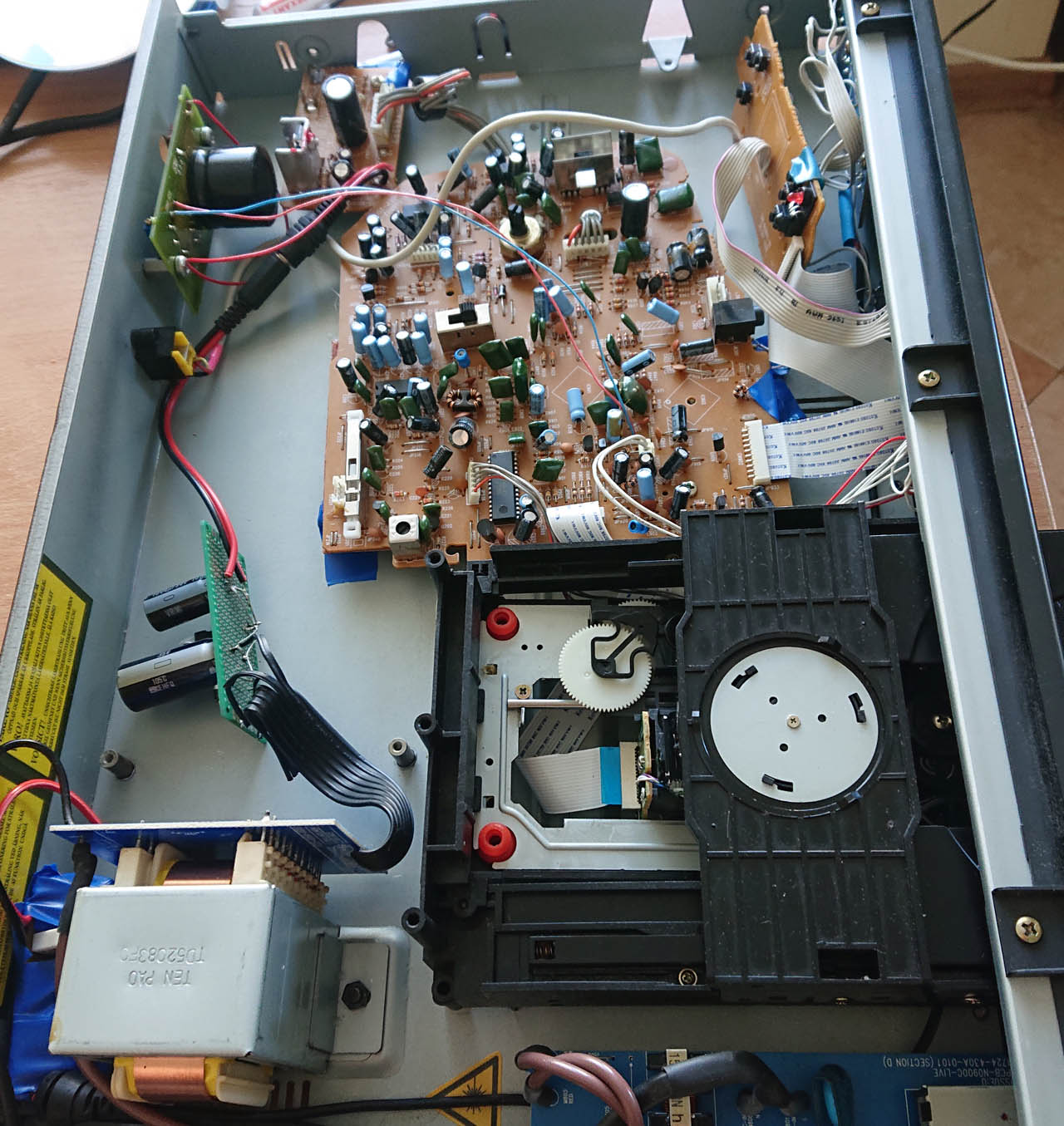

Собрано навесным монтажом с синей (важно!) изолентой в ответственных местах. Не используемые дорожки платы (тюнер, магнитофон, усилитель), разорваны дремелем. Блок питания (выпрямитель) будет другой, этот спаял наскоро, лишь бы запуститься.
При закрытой крышке никого это волновать не должно, и так работает.

9
91280×1355 229 KB

Звук в стоке, стерильно чистый и сухой, даже как-то не приятно слегка, без украшательств.
После установки клока стерильность наросла, высокие стали как стекло, поставил «Oxygene» звучит на любителя высоких “изо всех сил”, не раздражает, просто непривычно.
Играет не привычно, сравнить особо не с чем, но в сравнении с Rotel RCD 975 и Citizen CBM 3300, больше «воздуха» в подаче.
CD-R читает.
Короче на любителя это всё, но себе оставлю.

15 лайков
17

Так весь звук в качестве блока питания сидит. И шигаклон это еще установка на массивном основании, типа фрезерованная алюминь , иногда толстое дерево или медь.

Всего этого в стоке нет. Также шигаклона отец Питер Дениел, против внешних клоков, менял кварц и все.Писал что внешние даже недешевые клоки всегда были хуже.

Перкос на вч, в звуке, это в режиме транспорта на какой то дак?

2 лайка
18

За 2,5 года, много чего поменялось этой самоделке:
Основная плата заменена на плату от Sanyo mcd-zx200f, она чисто CD модуль с тремя чипами LC78601, LA9242, LA6541, с D-out распаянным на плате.
В плате разрезаны дорожки общего питания и преобразования с 8VDC.
Питание разделено на 2 трансформатора и 3 линии: 5V на LT3045 для питания цифровой части, 12V на LClock XO, 8V моторы.
Корпус CD проигрывателя изнутри оклеен виброизолом Xmat VIBRA 3,6 мм, клеил везде куда мог подлезть, в том числе и на пластик основания привода.
Кварцы 16,9344 Мгц пробовались ещё 2 штуки, от Citizen и Murata, звук конечно меняется, но воздушность верхов на LClock XO заметно лучше.
Если есть возможность, делайте в дереве или в металле, с открытым наружу пикапом, чтобы туда открыто сыпалась пыль и было увлекательно манипулировать клэмпом.
Мне эти строгания фанеры не упёрлись, если есть копеечный корпус донора с совместимым монтажом привода Sanyo SF-P101.

Транспорт в основном использую с Charm Dac TDA1541A-S1 и Charm Dac PCM58P-J.

3 лайка
19

Спасибо за инфо !

Как я понимаю, размещение на доске толстой или на шасси из тяжелого алюминия имеет целью не дизайн, а борьбу с вибрациями, влияющими на звук.

Все конечно, надо проверять

20

Да, вы правы, вибрации влияют, это хорошо заметно, при нечаянном воздействии на корпус или стол проигрывателя, при прослушивании.
Измерять вибро-колебания, до и после, конечно никто не парится из самодельщиков, поэтому делают по максимуму.
Утяжелить фанерой и “сбить плотно” всю поверхность основания и корпус, оклеить виброизолом, это то что нам доступно для самоуспокоения.

1 лайк
