Все так.
Если напутаете биглю хана!
та-дам! очередной флешбэк
Вдруг кто-то читает: не нужно так делать
Звука не будет - будет разочарование.
1 лайк
Долго слушал с БП на кренке от ЭВМ Magic. Но с нормальными конденсаторами, конечно.
С БП от Шокера и после месячного прогрева совсем другие впечатления и совершенно иной тональный баланс.
5 лайков

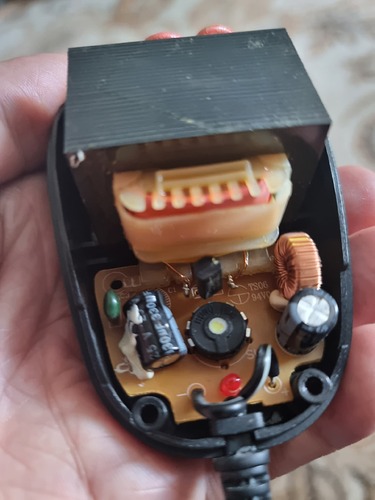

Это блок питания с понижающим трансформатором и ИМПУЛЬСНЫМ преобразователем, который убивает звук. На обратной стороне платы есть микросхема преобразователь.
Для линейного БП потребовался бы весомый радиатор.
Дело в том, что Вы уже второй раз используете откровенно плохой БП и пришли к закономерному выводу

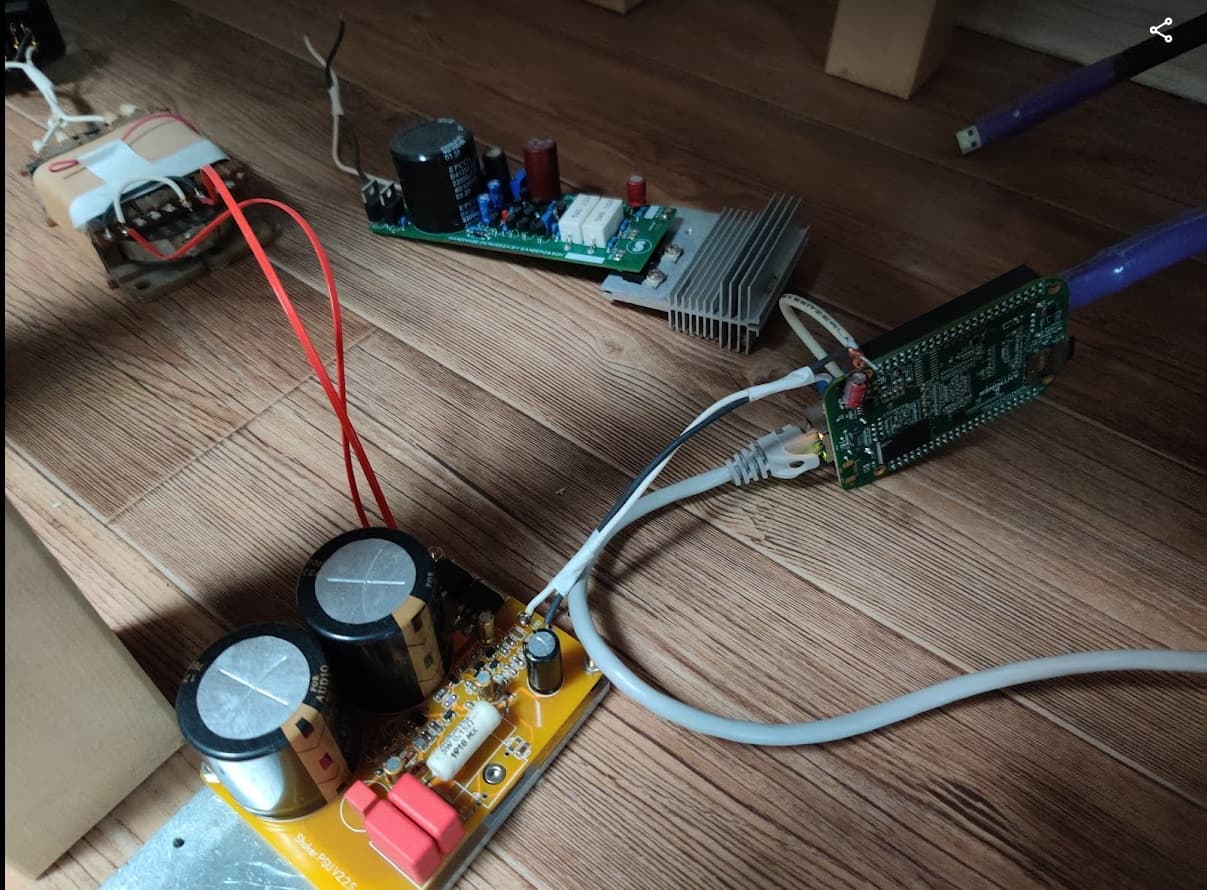

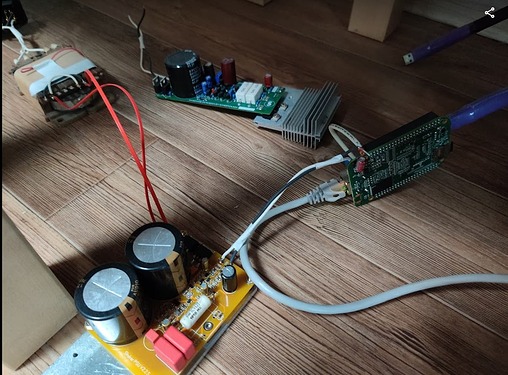

Бог любит троицу. Расово верный ЛБП в пути. Спасибо, что просвещаете!
2 лайка
Незаслуженно забытый девайс. Там и германий, и ГОСТ, и провода медные.
3 лайка
Есть такой, мощность маловато будет, если не путаю…
От такого Электроника 302 орала на весь дом, и ещё моторчик в лентопротяжном механизме крутился. Для бигля должно хватить.
И транс со средней точкой и два диода, правда кремневые, в выпрямителе. Сплошная диофилия.
Кто скажет, где там чего скрутить, чтобы 5 вольт на выходе было?
Нашел на авито в состоянии муха посидела но нечиненый, придется взять, все равно мимо домой иду.

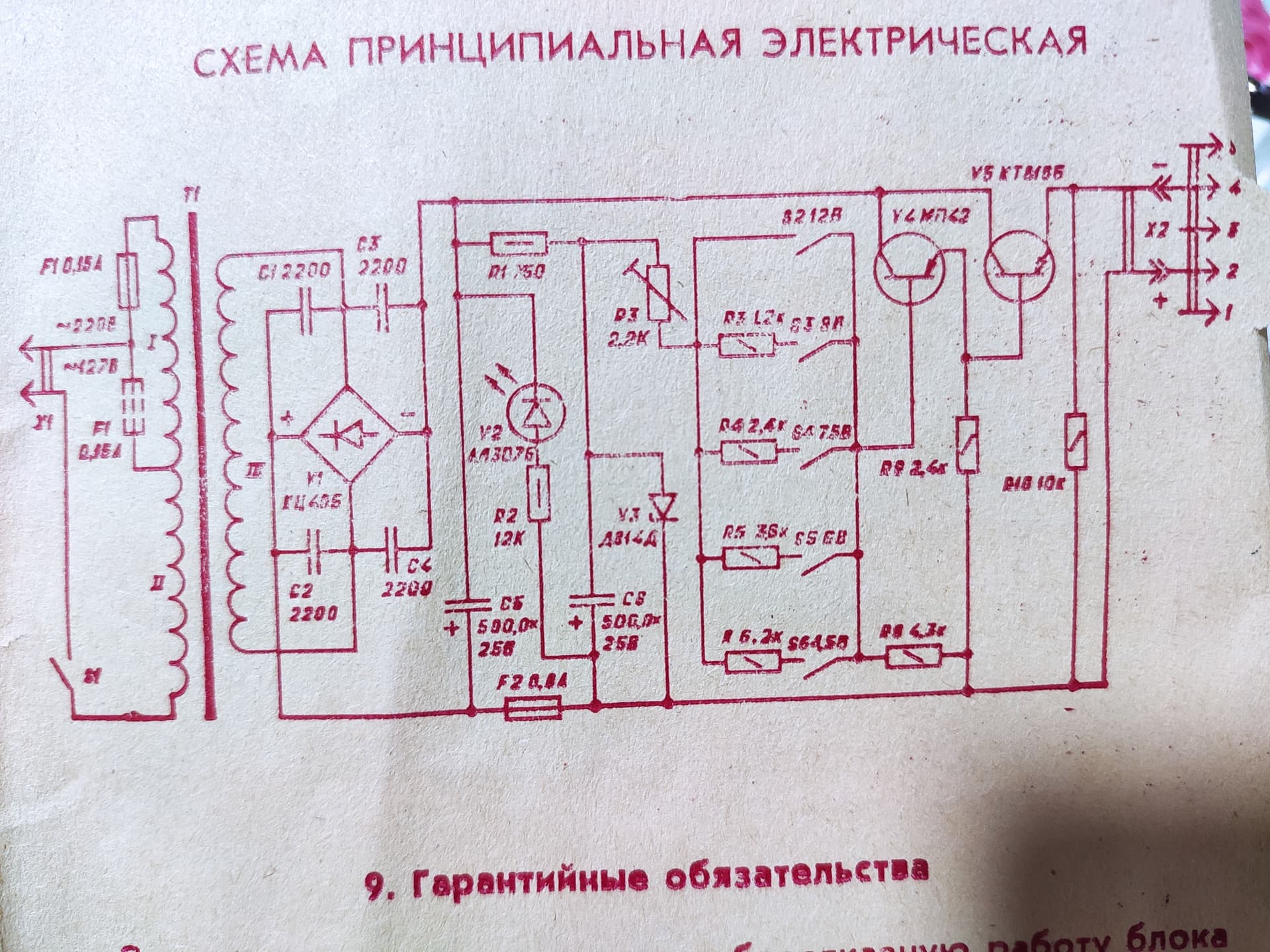

Там в паспорте схема принципиальная должна быть в комплекте, как было принято в технике СССР. Подcтроечник R2 подкрутить, но тогда сместятся все вых. напряжения, или заменить один из резисторов, R6 например. Поменять электролиты на современные, и добавить на выход электролит из хорошо звучащих. Отличный БП будет.
4 лайка

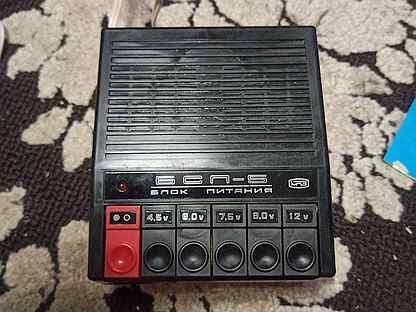

Ладно. Но есть разные БСП-5. Мой прыжок в германий оказался мимо.

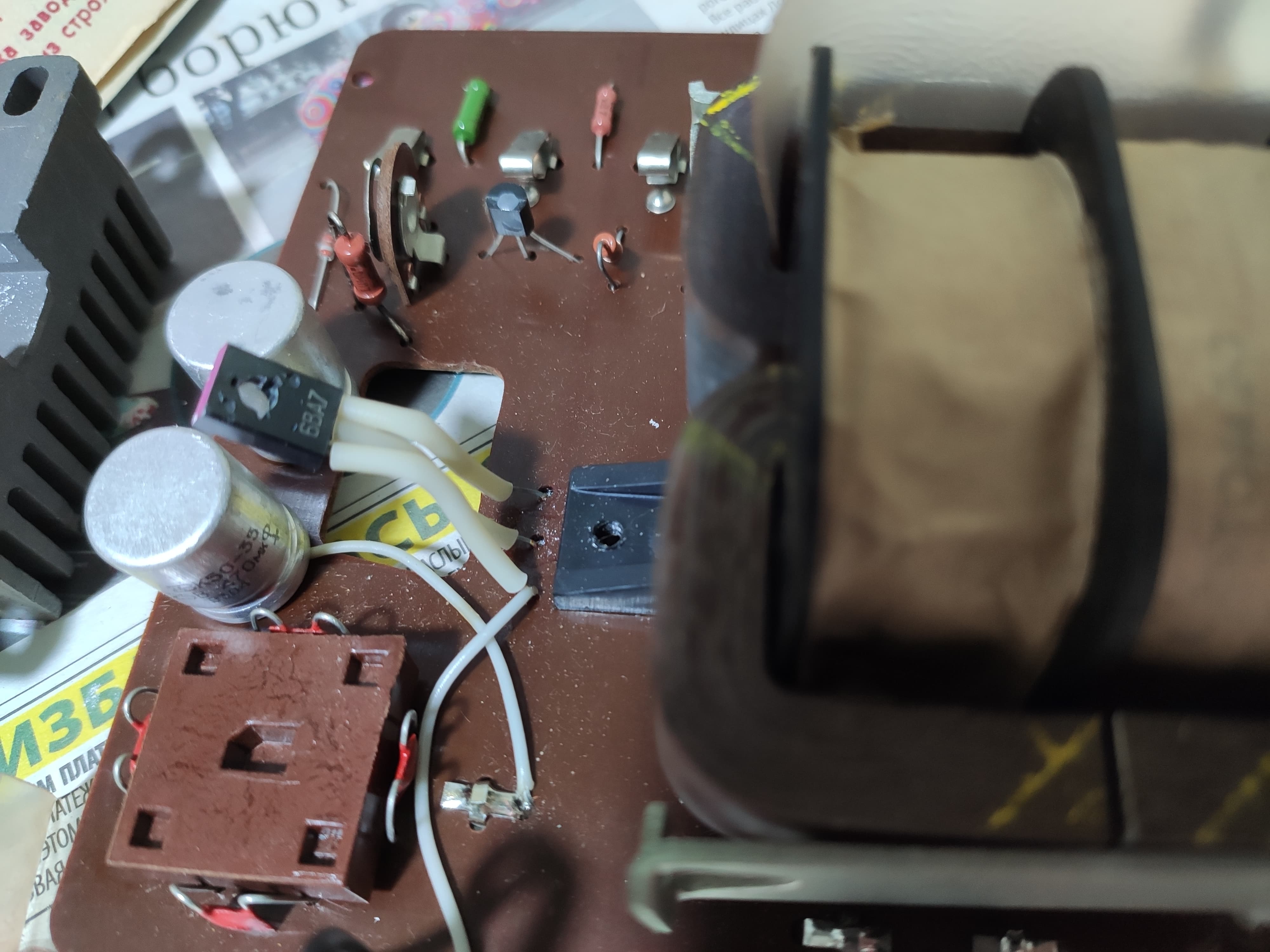

Зато у меня теперь есть прикольный транс с разрезным магнитопроводом на плате.
Краткий забег по вторичному рынку показал, что есть “правильные” бсп-5 но макс.ток нагрузки 0,3А. У тех что 0,5А - те видимо как мой.
1 лайк
Вот я это и имел ввиду…
Вот и развенчали миф. Кстати судя по фото “правильного” бсп-5, на Авито, нагрев там настолько сильный, что поплыла геометрия пластикового корпуса.
А мож им питали усилитель с нагрузкой s90.
БП выдержал, но корпус слегка поплыл
Павел, а сейчас такие продаются? на али ведет поиск, но там два варианта всего, и не указано u30 это или нет… спасибо!
1 лайк
Как раз сегодня делился ссылкой, где покупал этот самый Xingcore U30 🐉 Интересные аудио-лоты на Aliexpress/Taobao (+ как покупать на Али со скидкой до 33%) - #325 от пользователя Dar84
Павел не обманул, звук от USB с ним уже почти приблизился к отдельным стримерам. Мне он очень зашёл, правда там ещё и апгрейд маленький проделал.
3 лайка
Расскажите про апгрейд? Как всегда питание?
1 лайк

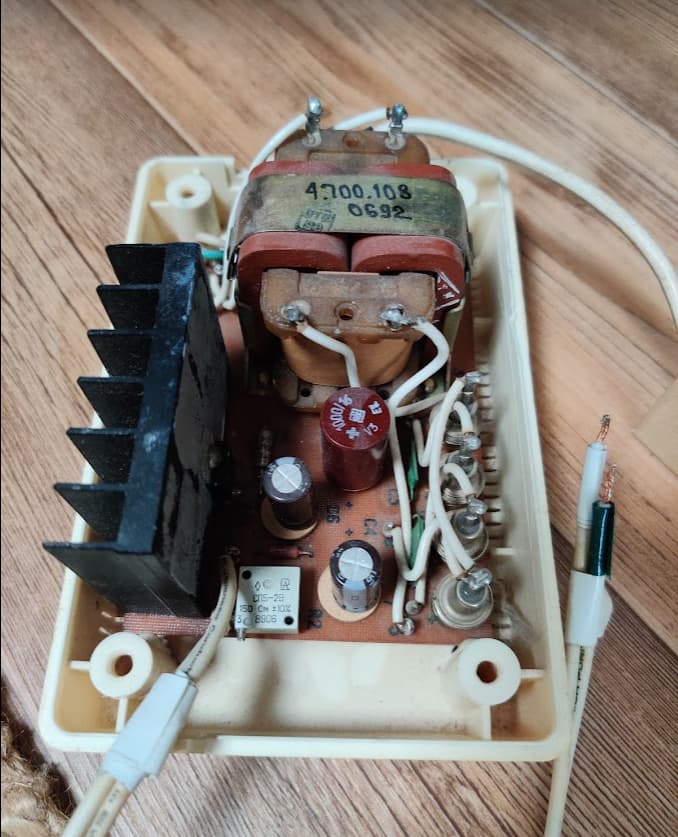

И как от них магнитофоны то играли? От 300 миллиампер? Моторчик больше жрёт. И кстати в вашем “неправильном”, транзистор на радиаторе вообще не закреплён?
И ещё, сколько нам нужно миллиампер, для полноценной работы нашего холодного бигля? То что проблемы со стартом, понятно, и тут “легенда” наверняка не на высоте. Или реле, или последовательное включение.
Честно говоря, не вижу предпосылок к большому времени нарастания выходного напряжения у этой схемы.
Тут, другой момент.
Судя по схеме, на “входе” регулирующего транзистора около 20В при любом выходном напряжении. Соответственно, при 5В на выходе БП падение напряжения составит около 15В. Это в три раза больше “рабочего” напряжения и, соответственно, на регулирующем транзисторе будет рассеиваться мощность в три раза превышающая мощность потребления. Не самая лучшая ситуация.
Там на фото слева радиатор виден.
1 лайк
