Всем привет! Подскажите пожалуйста pilot gl нужен для блока питания роутеров и свича к каждому свой? Или можно на чистом берегу роутер и свич в один пилот воткнуть?
Лучше разделить. Каждому блоку питания свой фильтр
Лучше этот этап пропустить и купить сразу хороший
В итоге может оказаться, что там пилоты вообще не нужны, если у вас просто раздельные линии на каждую розетку. И от блоков питания тоже зависит.
А ничего что эти линии в один щиток приходят?
Это даже хорошо ). Если в другой щиток - могут быть неприятные нюансы, как с другой фазой, так и с соседями. Чем больше расстояние по длине проводников питающей сети между двумя девайсами, тем меньше их взаимное влияние по питанию.
Понял спасибо! Есть возможность взять все три пилота на пробу. Воспользуюсь.
Интересный опыт у меня получился. Отключил свитч LHY, бигль и напрямую ЦАП в PC. Только комп не напрямую, а по WIFI к 59 Asus-у. Есть разница в 2,4 и 5 ГГц. А еще мать поддерживает 6 ГГц. Качество звука предстоит оценить. Попереключать. А вот пинг в онлайн шутере даже меньше стал. Удивительно.
Zyxel GS-108b давно, еще со времен G-Switch от Dr. Gert Volk, стал «Заслуженным донором» для многочисленных модификаций свитчей для качественного сетевого аудио.
Летом и я не удержался, произвел важные перестановки в своем коммутаторе, успешно превратив его в Audio Switch бюджетного сегмента:

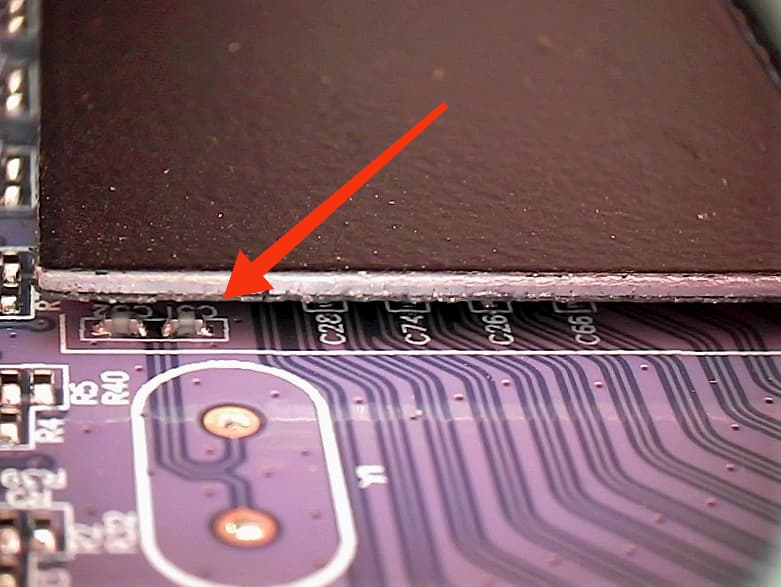

• Вместо простенького кварца на 25 МГц установлена плата прецизионного термостатированного генератора OCXO от LHY Audio;
• Вместо “шумного” импульсного стабилизатора RT7250B установлена плата линейного стабилизатора на базе LT1963А;
• Установлены качественные электролитические конденсаторы для входных и выходных цепей линейных стабилизаторов.
• Напряжение DC+5V подается, естественно, от качественного стабилизированного линейного блока питания.
Результат модификации, как и следовало ожидать, не разочаровал!
Но, к хорошему быстро привыкаешь, хочется еще большего… Но возможно ли это без серьезных дополнительных денежных вложений?
Возможно.
И следующий шаг на пути к новому – развязка по питанию платы “часов” ОСХО и основных узлов свитча Zyxel GS-108b , минимизация их взаимного негативного влияния друг на друга и на итоговый звук системы за счет неизбежных электромагнитных излучений и наводок.
Вариант 1

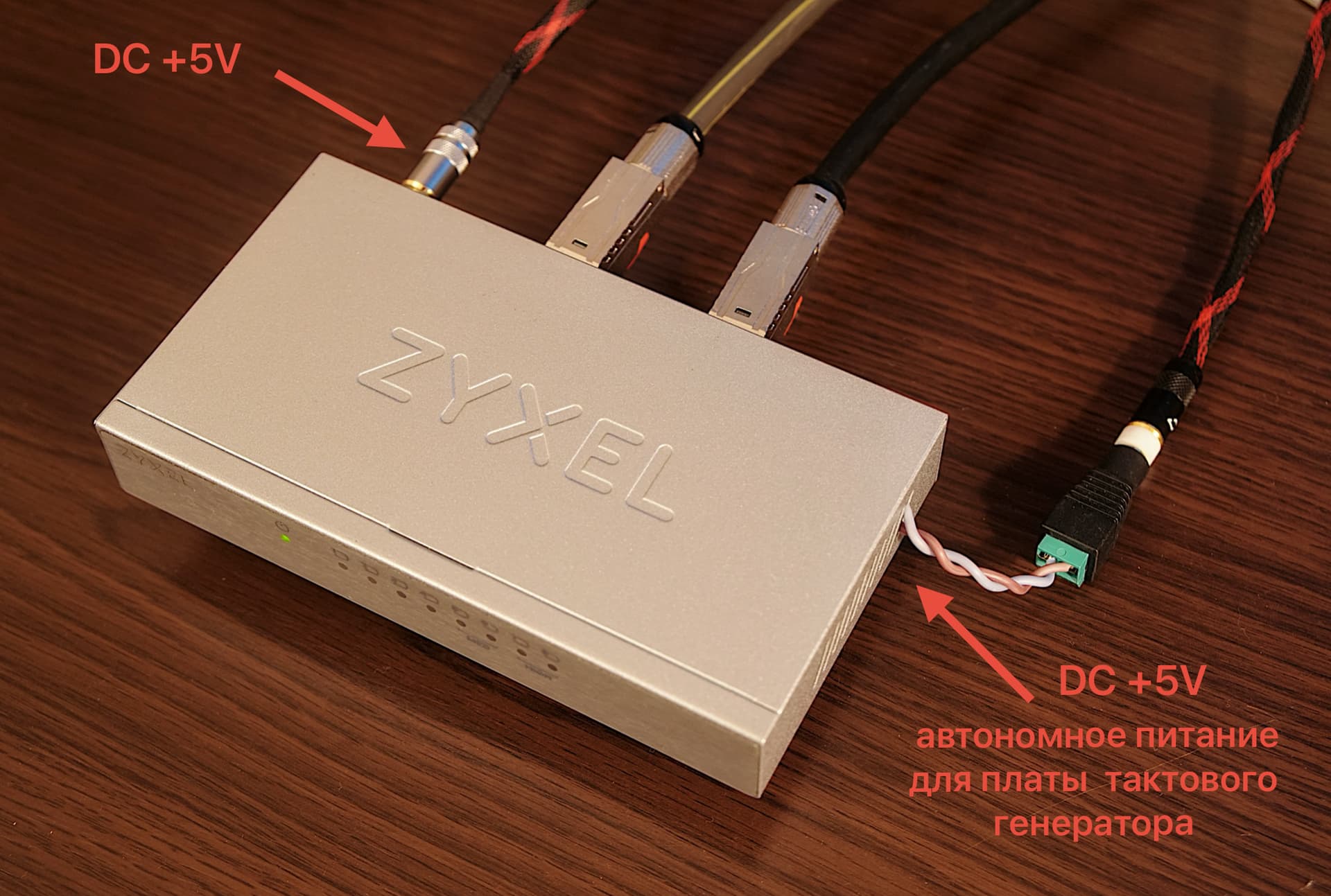

Питание модифицированного свитча осуществляется от двух полностью автономных стабилизированных ЛБП с собственными фильтрами ЕМI в цепях АС 220V.
Простенько, но весьма эффективно…
Минус - появление второго ЛБП с дополнительными разъемами и кабельной обвязкой. Кого это не пугает, рекомендую попробовать, обязательно понравится результат!
Вариант 2
Используем качественные специализированные фильтры для развязки критичных цепей DC питания свитча. К примеру, такие:

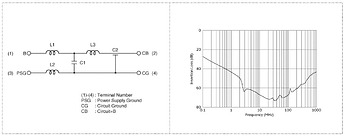

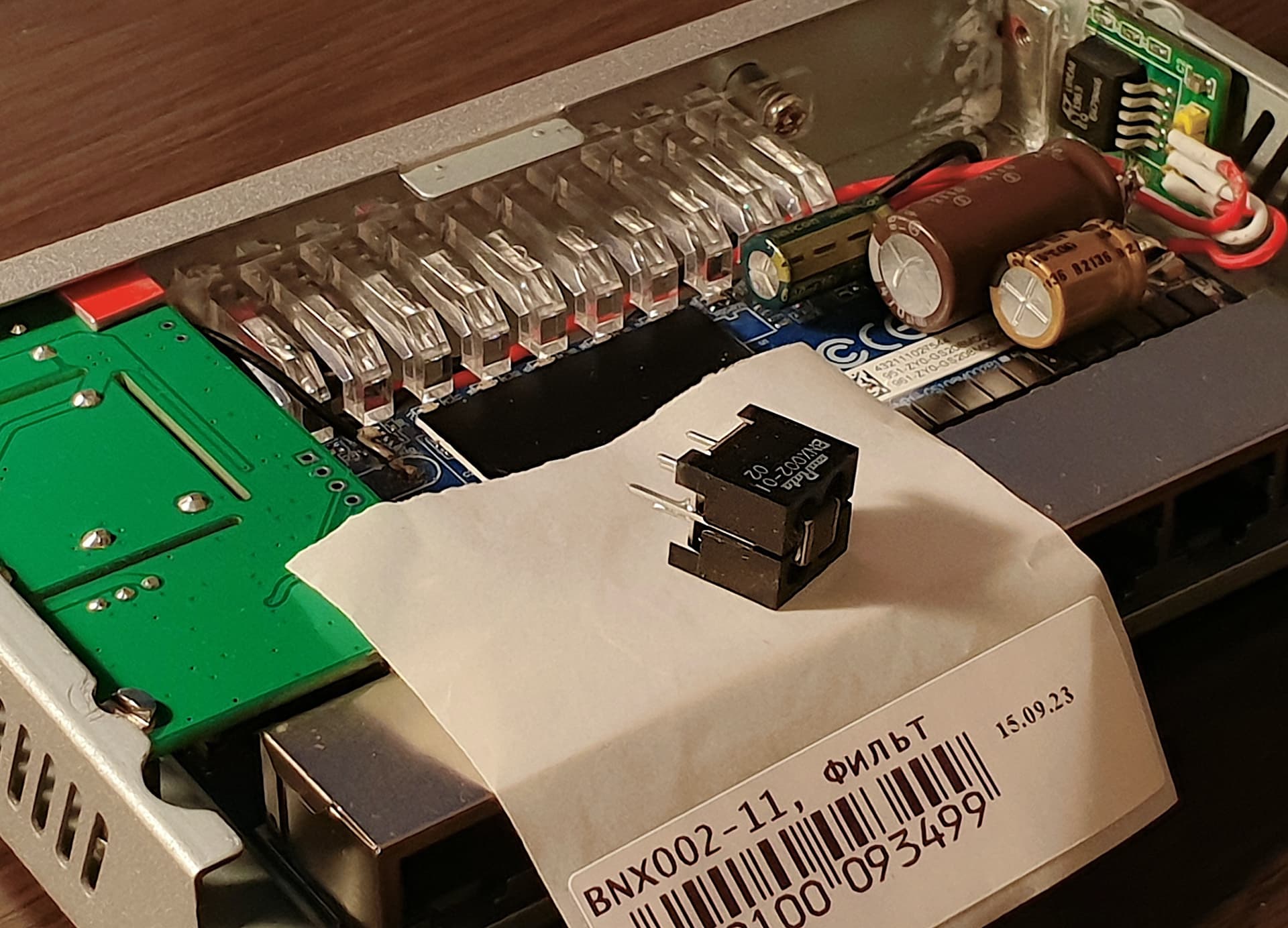

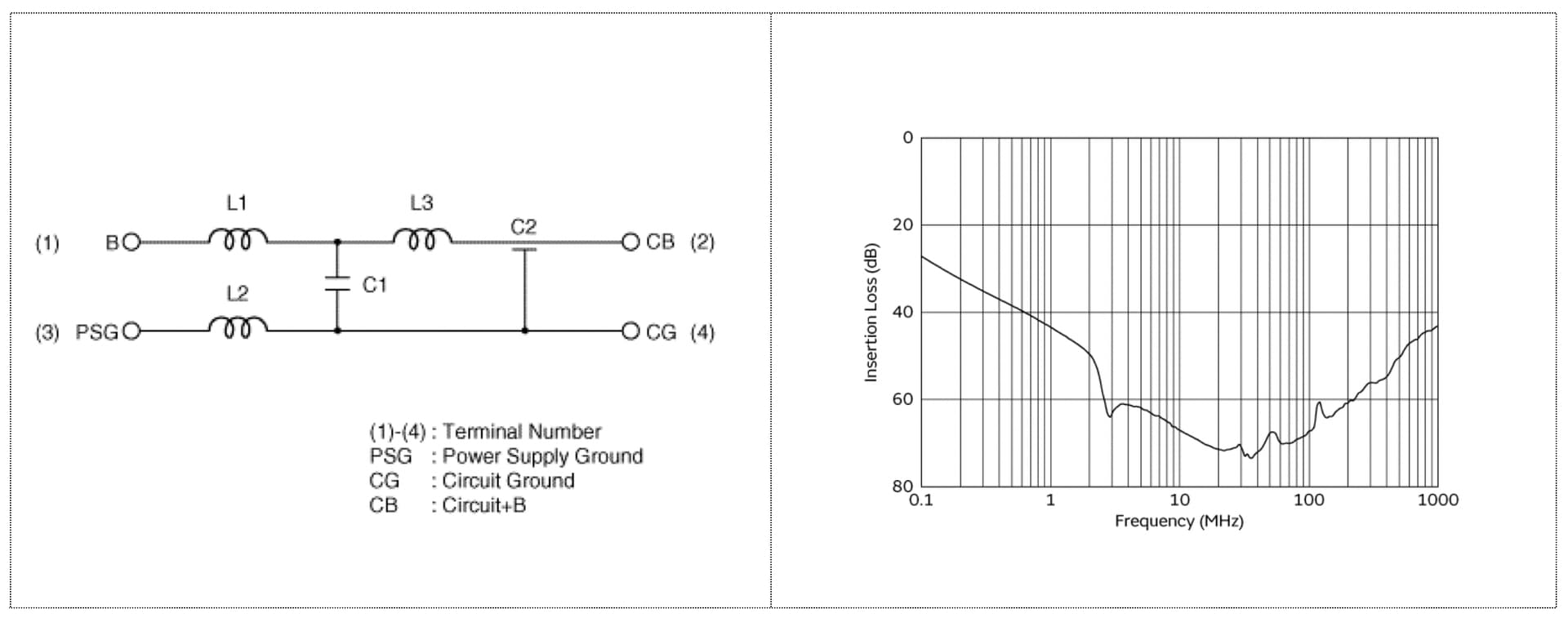

Устанавливается фильтр Murata BNX002-11 максимально близко к плате тактового генератора OCXO и подключается в разрыв цепи его DC питания.
Достигается хорошая эффективность фильтрации в нужном диапазоне частот!
Для себя остановился на втором варианте, с фильтром Murata.
За разумные деньги это вполне достойное техническое решение с реально слышимым положительным эффектом на выходе звукового тракта.
Все приведенные рекомендации, естественно, применимы и к другим популярным Аудио свитчам, таким, как G-Switch от Dr. Gert Volk, English Electric 8switch, Bonn N8 от Silent Angel и другим аналогичным, с установленными высокостабильными тактовыми генераторами OCXO/TCXO, но не имеющими развязки по питанию с платой свитча-донора.
16 лайков
Да, оно самое…
Весьма качественный продукт от производителя популярных свитчей LHY Audio SW-6 & SW-8
Эти мураты bnx способны превратить импульсный блок питания в “почти линейный”. Почему почти? Потому что никакой ЛБП не даст бешеной энергетики импульсника, а Мурата весьма качественно придавит фамильный хвост высокочастотного шума от импульсника.
4 лайка
В данном случае Murata должна максимально возможно запереть цепи коммутатора Zyxel (особенно выходные LAN) от достаточно сильных паразитных наводок платы ОСХО в диапазоне 10-25 МГц и выше, куда все лезет по совместному питанию, и преградить обратный доступ к плате ОСХО импульсным помехам от процессора и прочих узлов свитча! А последнее, как известно, сильно влияет на пресловутый джиттер на выходе…
Как думаете лучше/хуже?
Есть развязка по питанию?
Юрий, я внимательно следил на страницах форума за Вашими модификациями коммутатора Zyxel. От повтора меня остановило то, что выбранный Вами клок требует питание, отличное от +5В и не имеет “термоса”, т.е. не является OCXO… Это разные клоки технически, оба очень хороши по сравнению с штатным кварцем, а как все отразится на звуке, прогнозировать не берусь…
А если Ваш вариант питается от одного БП, то и развязки нет…
1 лайк
новый корпус, ибо впихивать невпихуемое в этот корпус еще тот квест и изврат. Некоторые так и начали, убив на корню многие проблемы
Пробовал от разных БП - разницы не услышал.
1 лайк
В моем случае очень хорошо и отчетливо слышно, как раздельное питание узлов коммутатора от двух ЛБП, так и разделяющая фильтрация их по DC питанию!
Изменения в лучшую сторону по звуку…
Я думаю вот это работает
Изолированная точка впрыска трансформатора.
|Многие часы имеют прямой тактовый выход, связанный с GND источника питания. Хотя это может показаться очевидным решением, здесь есть проблема. Либо вы обязательно создадите двойную петлю подключения, когда вы подключаете GND вашего тактового выхода и GND источника питания к часам, и эти две точки уже подключены по другому пути на печатной плате, возможно, с некоторыми источниками шума. по пути. ИЛИ на источник питания будет подаваться обратный ток GND,||и ввести шум в точку GND часов. Чуть менее вредно, но ни один из них не является действительно хорошим. Требовалось какое-то решение, поэтому мы придумали изолированную точку ввода тактовой частоты. Это означает, что земля источника питания и земля тактового сигнала изолированы друг от друга до напряжения до 1500 В постоянного тока. Таким образом, шум источника питания сохраняется в источнике питания и не передается в тактовый сигнал.

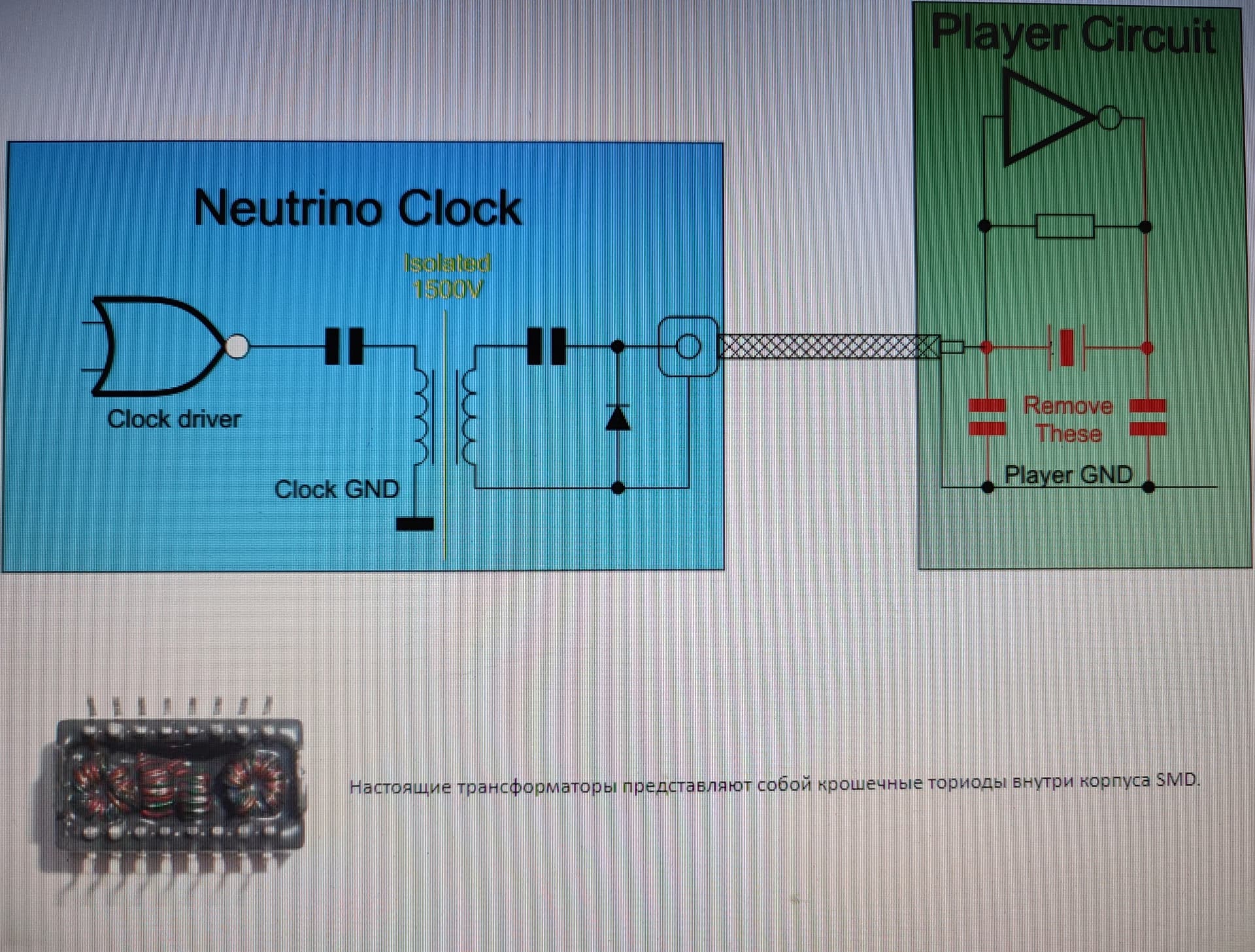

Нейтрино оснащен вот таким трансформаторным изолятором, вот как это делается:
4 лайка
