Трансформаторы получил и уже подключил потестил в режиме пРТвСБВ (потом дополню ссылкой на впечатления по звуку – если кратко я в полном восторге).
Заказывал ОСМ1 1,0 380-220/380-220-110-36-24-12-5 причём дополнительно в комментарии указал что нужен отвод 380В на вторичке, но получил 380-220/220-110-42-36-24-12-5 как и
Подозреваю что с отводом 380В на вторичке вообще не делают.
Изготовили очень быстро: 11 мая вечером оплатил заказ в магазине, 12 мая утром со мной связался менеджер подтвердил получение оплаты, 15 мая изготовили трансформаторы (см. наклейку на трансформаторе), 17 мая забрал из магазина в своём городе (https://europlug.ru/) и это учитывая что 13 и 14 мая – выходные дни. В этот магазин меня направил сам производитель https://td-sfera.com/product-category/transformatory/osm1/ т.к. они не работают с физ. лицами.

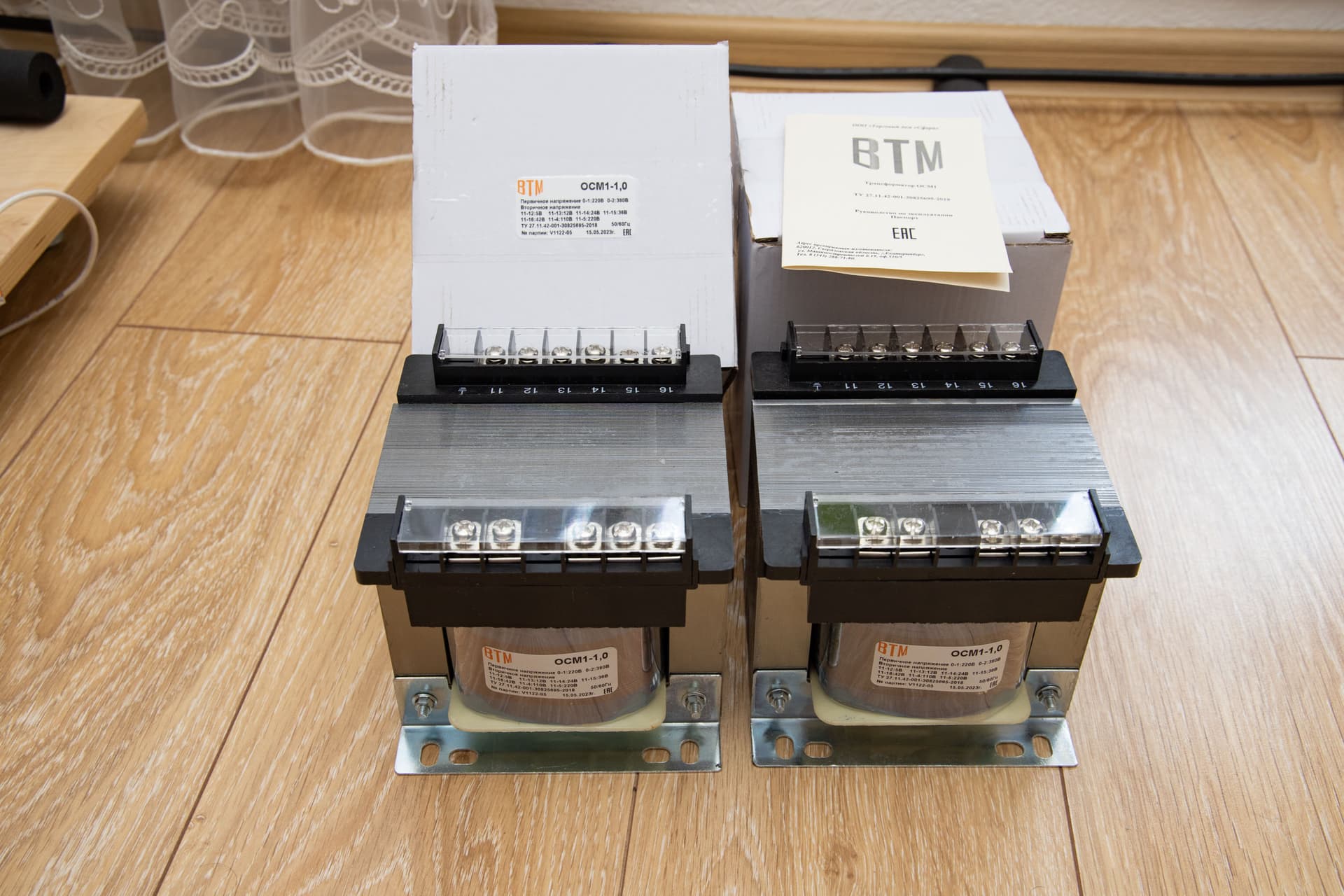

Сделаны качественно. Упаковка тоже на высоте – в картонной коробке полиэтиленовый пакет с селикагелем внутри и инструкция.
Вес меньше чем заявлено: около 12 кг/штука вместо 14 кг.
Измерил сопротивление обмоток мультиметром:
Первички:
0-1 (220В) = 2,0 Ом
0-2 (380В) = 3,2 Ом
Вторички:
11-12 (5В) = 0,5 Ом
11-13 (12В) = 0,5 Ом
11-14 (24В) = 0,6 Ом
11-15 (36В) = 0,7 Ом
11-16 (42В) = 0,8 Ом
11-4 (110В) = 1,1 Ом
11-5 (220В) = 1,7 Ом
Измерил напряжение вторичных обмоток мультиметром в режиме холостого хода (без нагрузки):
(напряжение в розетке во время измерений = 235 В)
К розетке подключена первичка 0-1 (220В):
11-12 (5В) = 6,1 В
11-13 (12В) = 12,7 В
11-14 (24В) = 26,0 В
11-15 (36В) = 38,2 В
11-16 (42В) = 44,6 В
11-4 (110В) = 116,9 В
11-5 (220В) = 237,0 В
К розетке подключена первичка 0-2 (380В):
11-12 (5В) = 3,4 В
11-13 (12В) = 7,3 В
11-14 (24В) = 15,0 В
11-15 (36В) = 22,0 В
11-16 (42В) = 25,9 В
11-4 (110В) = 68,4 В
11-5 (220В) = 137,0 В
Спустя 2 часа громкого прослушивания музыки магнитопровод еле тёплый. Никакого гудения или любых других звуков на расстоянии 50 см не слышно, не при работе без нагрузки, не при подключении усилителя.
*Трансформаторы соединены по схеме пРТвСБВ (соединены последовательно первички и также вторички), к трансформаторам подключен только один мало потребляющий усилитель Benchmark AHB2.

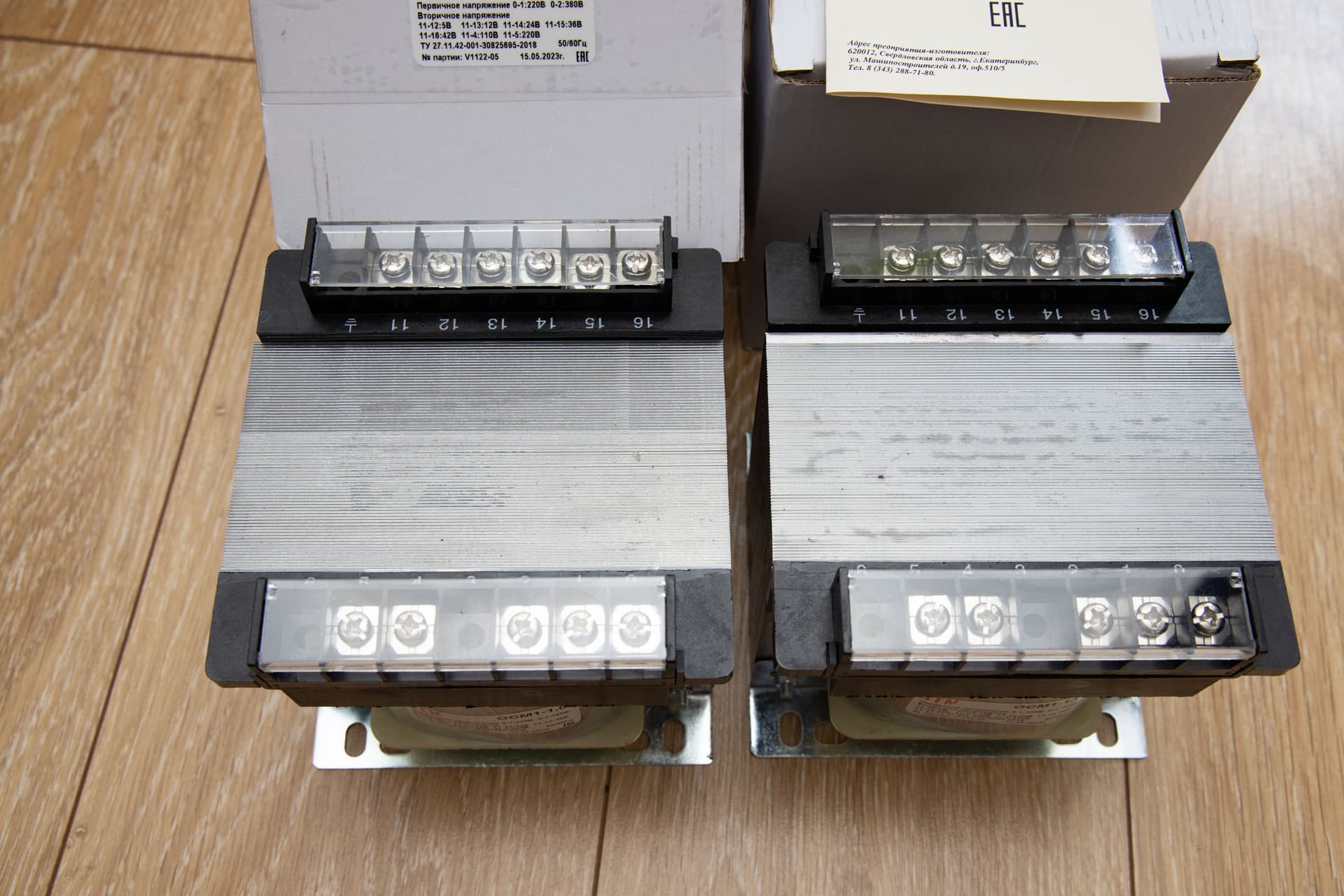

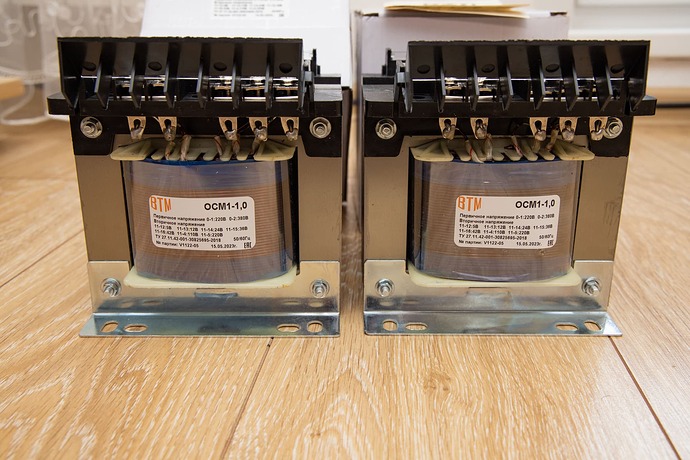

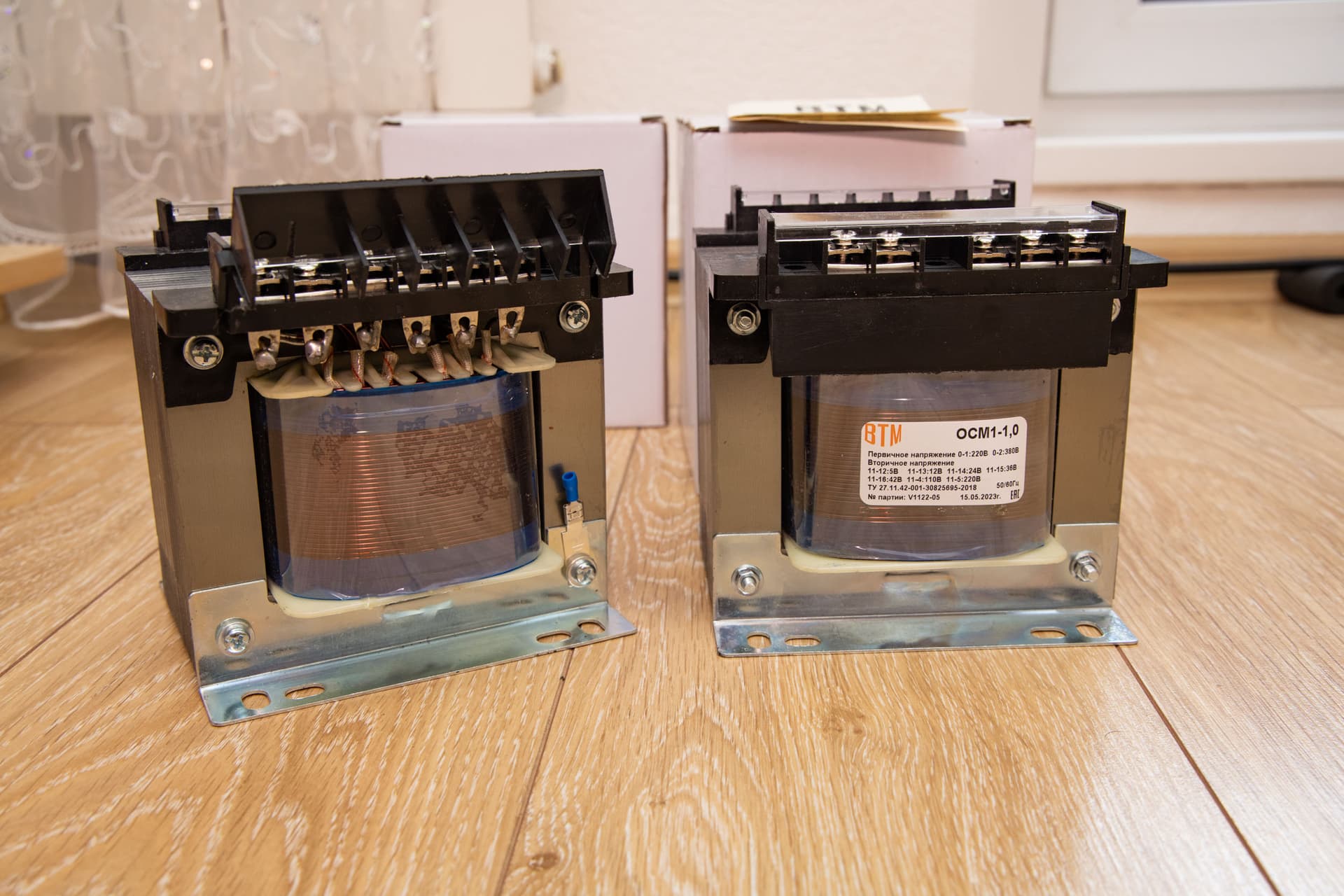

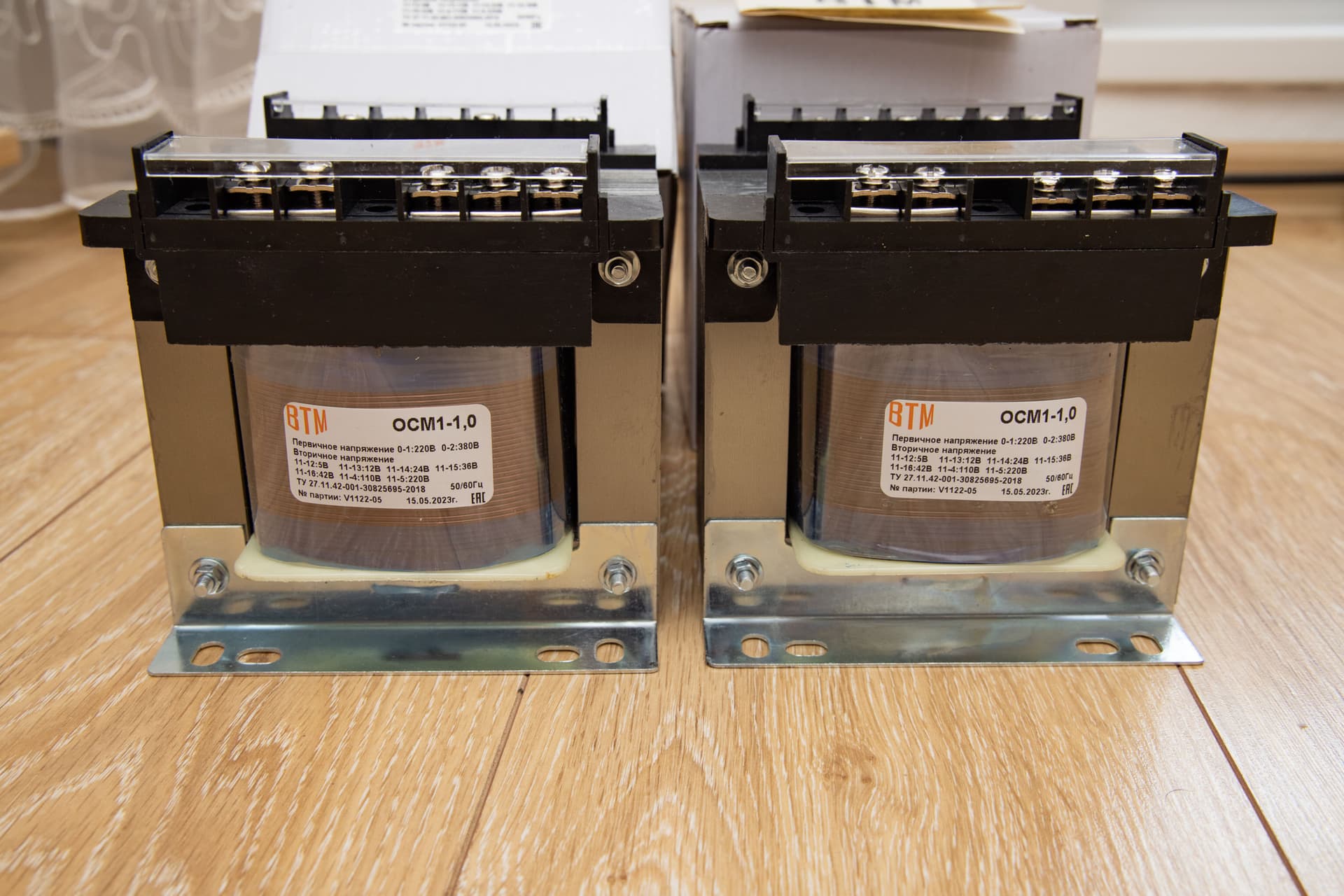

Фото как и обещал:
На площадках с пайкой был неотмытый флюс – самостоятельно отмыл спиртом на всякий случай

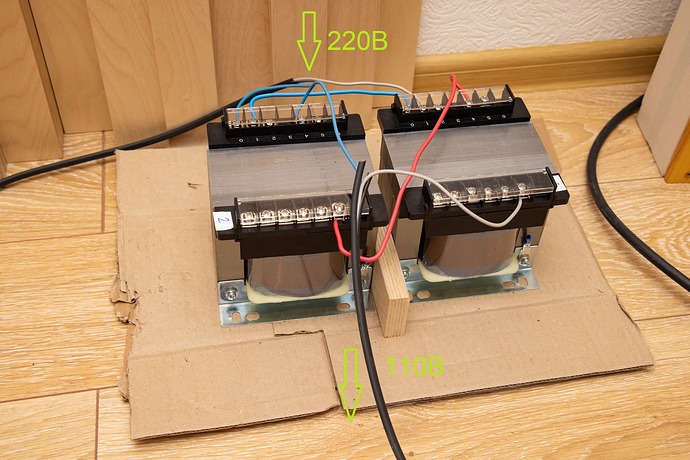

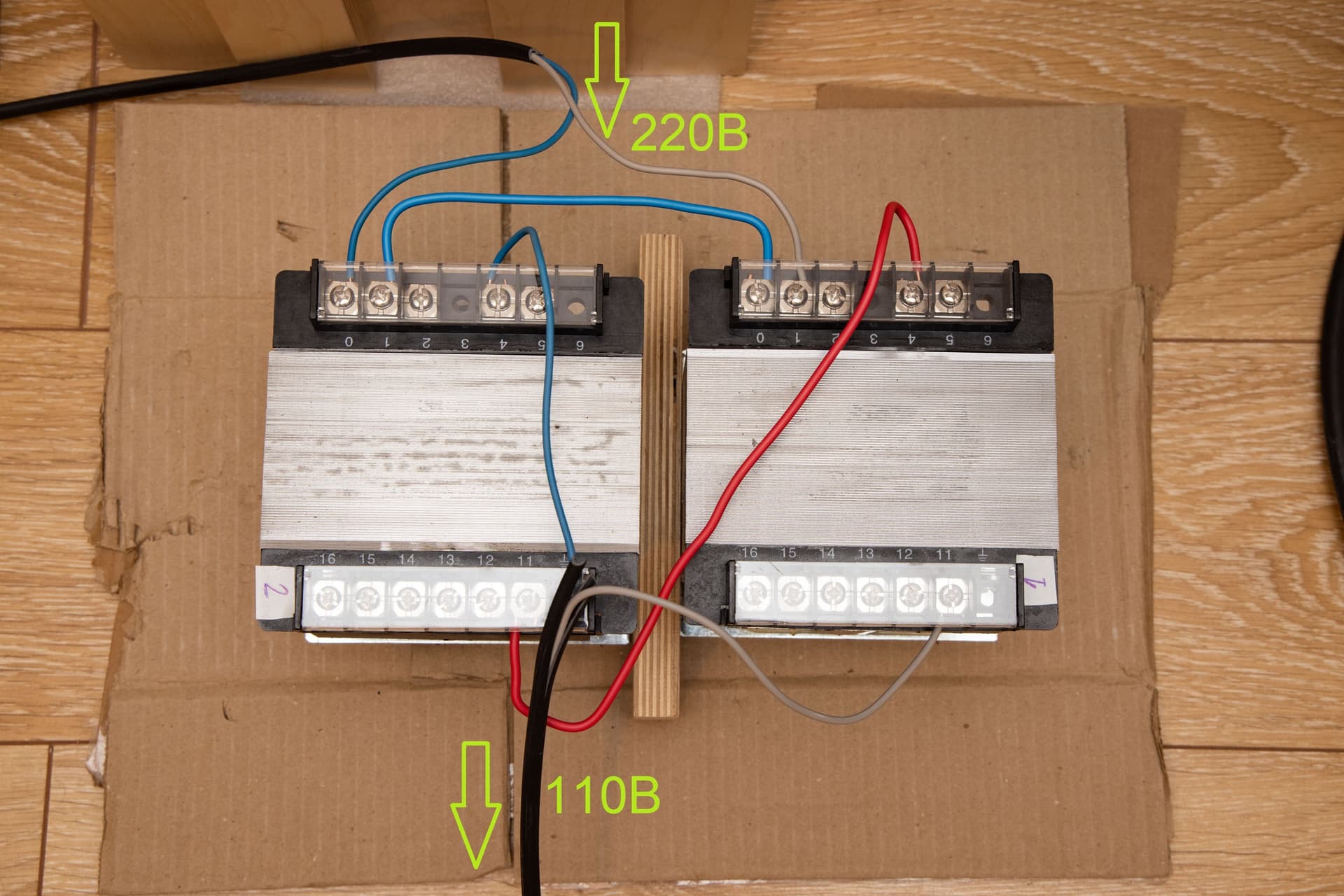

Собрал пРТвСБВ с понижением питания до 110В:
