3-я Часть (заключительная)
Как правильно подключить внешнюю WiFi антенну для плат RPi 3 b/b+
Если у Вас по каким-то причинам слабый WiFi сигнал возле карты RPi 3 b/b+ или эти карты вы планируете разместить в корпусе, который ухудшит WiFi сигнал, или вы просто хотите улучшить пропускную способность по WiFi, то эта тема для Вас.
На самом деле сделать это можно очень просто и быстро.
Итак мы приобрели всё, что нужно и начинаем монтаж на плате малины.
Это может быть версия 3b или 3b+ разницы нет, но есть отличия.
Рассмотрим плату малины RPi 3b

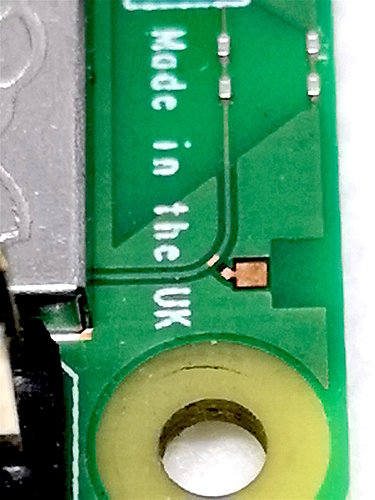

На фото показано место под пайку разъема U.FL
Рассмотрим детальнее места где видны полоски не лудированной меди.
Слева это контакт центрального отвода пина.
Правее чуть выше это ОДИН боковой-земля пин, нужно очень аккуратно снять маску симметрично центрального пина для ВТОРОГО бокового-земля контакта. Это очень важно, паять U.FL разъём на ТРИ точки!

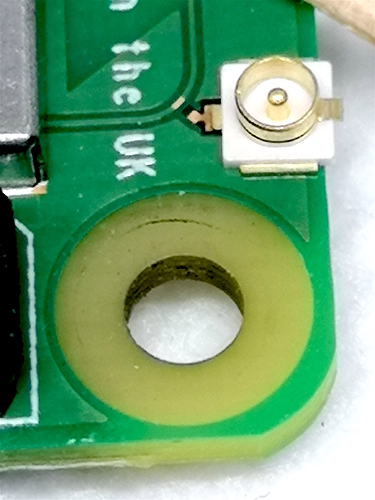

На следующем фото я положил разъём U.FL на плату RPi 3b в том месте где он должен быть припаян для последующего подключения внешней WiFi антенны.
Теперь обратите внимание на фото выше, место где центральный контакт пина, от него идет дорожка и заканчивается стрелкой с медным “наконечником”.
Эта стрелка указывает на микро зеленый резистор. Этот резистор “краник” для переключения сигнала WiFi, так как он сейчас припаян на плате говорит о том, что весь сигнал WiFi идет на встроенную на плату RPi 3b антенну.
Если зеленый резистор правый его контакт припаять к нашей стрелке с медным “наконечником”, то весь сигнал WiFi переправиться (повернёт) на центральный контакт пина разъёма U.FL

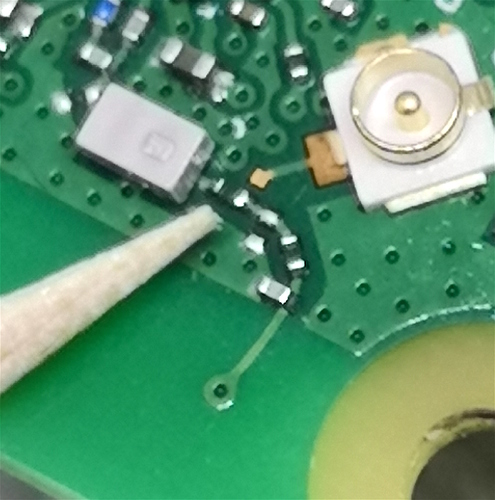

На сл фото на наш зеленый резистор (он стоит после светло-серой коробочки) указывает деревянная зубочистка, это вам для понимания о каком резисторе речь.
Вот и вся работа с малиной. Подключаем к разъёму U.FL пигтейл 50-ти Омный, крепим его ответный второй разъём на заднюю панель и прикручиваем к нему WiFi антенну.
Работа сделана, а качество ее работы не заставит себя долго ждать)))
Переходим к малинке RPi 3b+
Здесь почти тоже самое, но есть очень важные моменты. Опишу их.

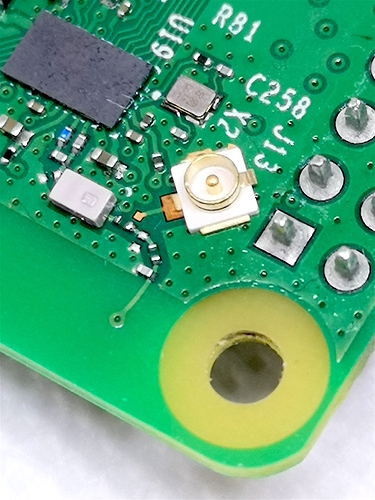

Сам U.FL разъём имеет очень малые размеры, но он для платы RPi 3b+ он большой. С этим нужно будет чуть повозиться. Обратите внимание на сл фото.

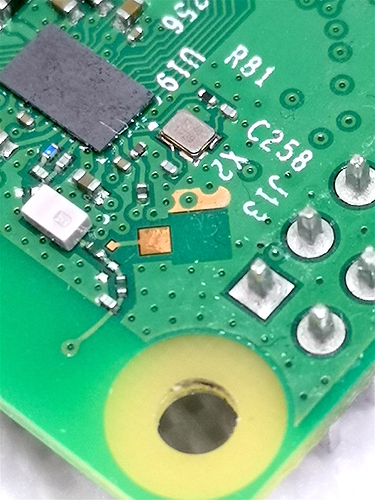

На фото видна площадка для центрального контакта пина разъёма U.FL (медная широкая площадка) со стрелочкой медной “наконечник”.
Из модуля WiFi выходит дорожка с сигналом WiFi. Этот сигнал так же нужно направить в разъём U.FL. Для этого после поворота дорожки нужно выпаять последовательный конденсатор и припаять его к медным контактом один из которых та самая медная стрелка “наконечник”, а так же отпаять правый нижний конденсатор, как показано на фото и удалить его.
Далее как видно из фото, для боковых- земляных контактов на плате RPi 3b+ нет зачищенных площадок и их нужно будет делать “ручками” и очень нежно)
Что бы потом установить разъём на плату, как показано на сл фото.
Видно, что разъем справа выступает за границы справа, поэтому его нужно будет припаивать, как можно левее на плату, что бы этот выступ минимизировать.
Это было последнее фото из данной темы, надеюсь все всем стало понятно.
Есть лишь некоторые советы, если вы решите это себе делать.
Они следующие:
- покупайте сразу 3-5 разъёмов себе ( потерять, испортить, поломать, расплавить, это на раздва)
- не спешите, данная работа требует аккуратности и усидчивости
- если не уверены в своих силах не беритесь за эту работу, убъёте малину
- очень сильно качество работы WiFi зависит от правильности пайки
- пигтейл лучше покупать в америке или корее (китай не желателен)
- антенны китайские нормально работают)
- Очень аккуратно застегивайте разъёмы мама-папа U.FL без усилия
- не перегревайте разъем U.FL во время пайки
- не применяйте активные флюсы
- не применяйте много припоя, желательно использовать припой без свинца
- обязательно после пайки сначала спиртом, а потом водой очистите до идеального состояния места паек
И последнее вспомнил, можно сделать аккуратную пайку пигтейла, сразу на плату, но это:
- колхоз
- плату не снять без пайки
- большие, для таких частот 2,4/5ГГц, очень большое потери!
- СВЧ будет “свистеть” в месте пайки, может сказаться на качестве Звука
- сделайте лучше правильно, вы же уже знаете как)!
Это очень недорого, а результат работы WiFi будет отличный.
Всем приятной музыки!
