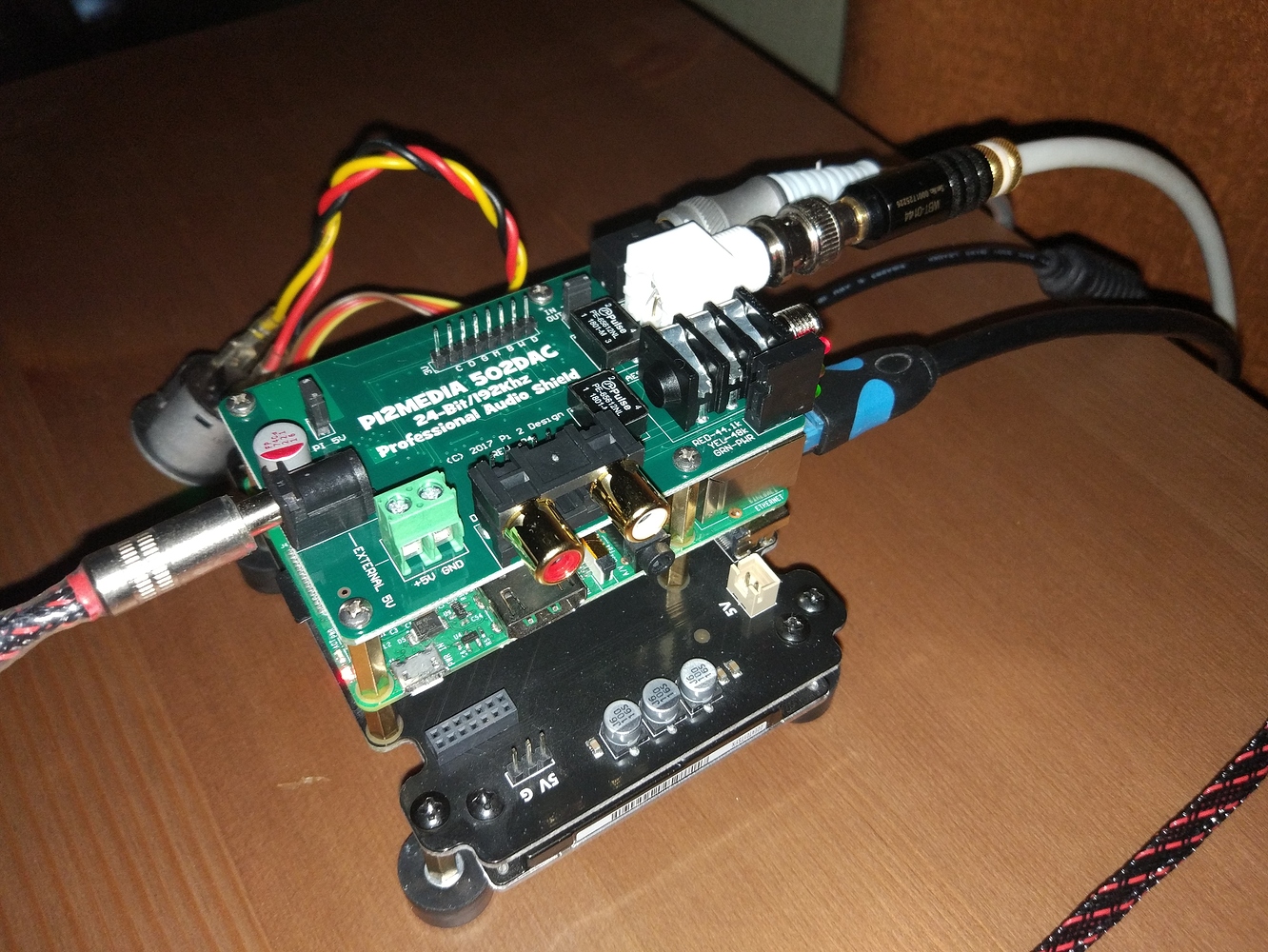

Ну что, на скорую подсобрал малину, 502dac и внешний контроллер с HDD. Запитал их двумя линейными БП отдельно контроллер, отдельно малину + 502 шляпу. Подключил через Denafrips Ares к ламповому ушному усилителю.
Хорошо звучит, тут как бы и до этого с Allo Digione и Ares уже было вполне слухательно, аналогово, а сейчас вообще, ненапряжно так играет, наушники не хочется вообще снимать. Может и когнитивные влияния, но мне нравится. Наверное хотелось бы отметить, что в музыке появилось, как бы это сказать, эшелонирование инструментов и послезвучия стали лучше слышны, объем помещения ощущается, но музыка не давит на мозг. Плеер MoodeAudio 4.4 с необходимыми твиками.
P.s.
Сравнил оптику и коаксиальный выходы. На грани ощущений, коаксиальный мне показался поинтересней чуть, но это может и желаемое за действительное. Параметр over_voltage в config.txt при уменьшении до -10 отчётливо слышны изменения в звучании.

7 лайков

В сто первый раз а все как в первый раз.

4 лайка

Чувствую, от Suptronics один контроллер останется ))

А какая длина волны на 2.4 гигагерц?) ой, амплитуда!!!

                            2-я Часть

Как правильно подключить внешнюю WiFi антенну для плат RPi 3 b/b+

Если у Вас по каким-то причинам слабый WiFi сигнал возле карты RPi 3 b/b+ или эти карты вы планируете разместить в корпусе, который ухудшит WiFi сигнал, или вы просто хотите улучшить пропускную способность по WiFi, то эта тема для Вас.

На самом деле сделать это можно очень просто и быстро.

Продолжим…

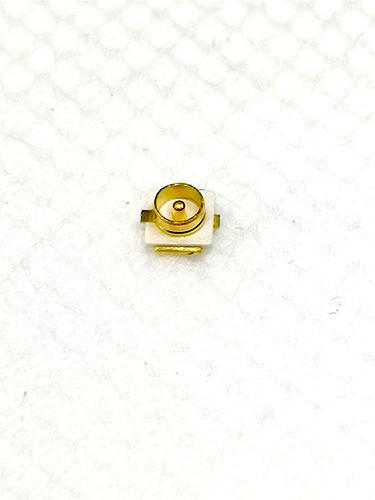

Вот так выглядит микро разъем SMD U.FL, именно он припаивается к плате.

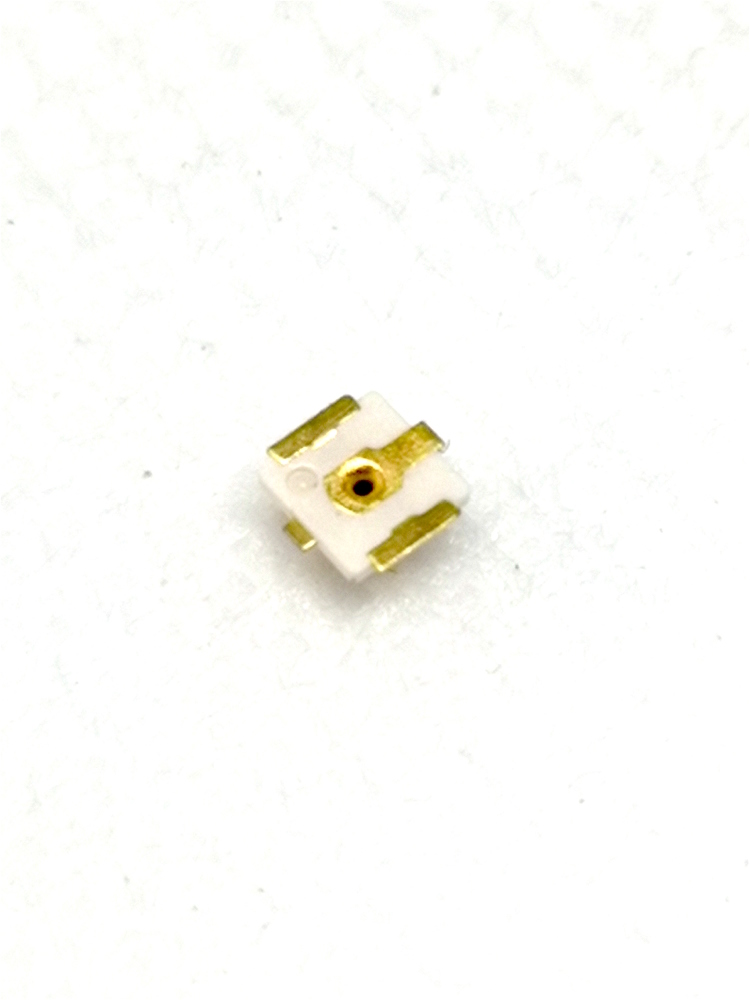

А вот он перевернут, в центре центральный пин, по бокам земляные они же установочные, крепежные пины.
Здесь следует отметить, что данный разъем работает хорошо и держится, только в случае, когда именно ДВА боковых пина припаяны к плате, это очень важно, как для ВЧ потерь, так и надежности крепления. Центральный пин, служит “горячим” проводником для передачи сигнала.

несколько других фото из Интернета

23

45

Далее посмотрите на ответный разъём мама U.FL
Нужен специальный станок для обжимая такого разъёма, поэтому пигтейл лучше купить готовый.
Обращаю внимание, что все пигтейлы делаются разной длинны, важно не купить длинный или короткий, если вам нужно 10см, советую купить в 1,5-2 раза больше, что бы его можно было свободно уложить. Главное, что бы он не ломался (не перегибался) и лежал внутри устройства свободно.

52

33

Но это только один разъём, второй разъём нужно подбирать под антенну, которая может крепиться например на задней стенке корпуса или быть вообще выносной.
Примеры:

59

42

06

Сам SMD U.FL разъём 50-ти Омный, поэтому вся линия после его должна быть тоже 50-ти Омная и кабель и выходной разъём.

К Выходному разъёму прикручивается либо удлиняющий кабель для внешней антенны или сама антенна. Для иллюстрации смотрите фото.

22

13

49

06

Ну и покажем экстремальный случай узконаправленной антенны WiFi
Если применить две таких антенны, то сигнал WiFi можно принять на очень больших расстояниях

08

С уважением,
Сергей Bason

11 лайков
                            3-я  Часть (заключительная)

Как правильно подключить внешнюю WiFi антенну для плат RPi 3 b/b+

Если у Вас по каким-то причинам слабый WiFi сигнал возле карты RPi 3 b/b+ или эти карты вы планируете разместить в корпусе, который ухудшит WiFi сигнал, или вы просто хотите улучшить пропускную способность по WiFi, то эта тема для Вас.

На самом деле сделать это можно очень просто и быстро.

Итак мы приобрели всё, что нужно и начинаем монтаж на плате малины.
Это может быть версия 3b или 3b+ разницы нет, но есть отличия.

Рассмотрим плату малины RPi 3b
На фото показано место под пайку разъема U.FL

Рассмотрим детальнее места где видны полоски не лудированной меди.
Слева это контакт центрального отвода пина.
Правее чуть выше это ОДИН боковой-земля пин, нужно очень аккуратно снять маску симметрично центрального пина для ВТОРОГО бокового-земля контакта. Это очень важно, паять U.FL разъём на ТРИ точки!
На следующем фото я положил разъём U.FL на плату RPi 3b в том месте где он должен быть припаян для последующего подключения внешней WiFi антенны.

Теперь обратите внимание на фото выше, место где центральный контакт пина, от него идет дорожка и заканчивается стрелкой с медным “наконечником”.
Эта стрелка указывает на микро зеленый резистор. Этот резистор “краник” для переключения сигнала WiFi, так как он сейчас припаян на плате говорит о том, что весь сигнал WiFi идет на встроенную на плату RPi 3b антенну.
Если зеленый резистор правый его контакт припаять к нашей стрелке с медным “наконечником”, то весь сигнал WiFi переправиться (повернёт) на центральный контакт пина разъёма U.FL
На сл фото на наш зеленый резистор (он стоит после светло-серой коробочки) указывает деревянная зубочистка, это вам для понимания о каком резисторе речь.

Вот и вся работа с малиной. Подключаем к разъёму U.FL пигтейл 50-ти Омный, крепим его ответный второй разъём на заднюю панель и прикручиваем к нему WiFi антенну.
Работа сделана, а качество ее работы не заставит себя долго ждать)))

Переходим к малинке RPi 3b+

Здесь почти тоже самое, но есть очень важные моменты. Опишу их.

Сам U.FL разъём имеет очень малые размеры, но он для платы RPi 3b+ он большой. С этим нужно будет чуть повозиться. Обратите внимание на сл фото.

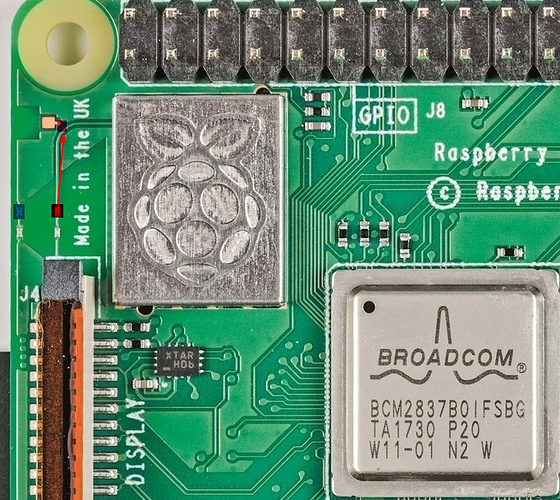

На фото видна площадка для центрального контакта пина разъёма U.FL (медная широкая площадка) со стрелочкой медной “наконечник”.
Из модуля WiFi выходит дорожка с сигналом WiFi. Этот сигнал так же нужно направить в разъём U.FL. Для этого после поворота дорожки нужно выпаять последовательный конденсатор и припаять его к медным контактом один из которых та самая медная стрелка “наконечник”, а так же отпаять правый нижний конденсатор, как показано на фото и удалить его.

Далее как видно из фото, для боковых- земляных контактов на плате RPi 3b+ нет зачищенных площадок и их нужно будет делать “ручками” и очень нежно)

Что бы потом установить разъём на плату, как показано на сл фото.

Видно, что разъем справа выступает за границы справа, поэтому его нужно будет припаивать, как можно левее на плату, что бы этот выступ минимизировать.

Это было последнее фото из данной темы, надеюсь все всем стало понятно.

Есть лишь некоторые советы, если вы решите это себе делать.

Они следующие:

  • покупайте сразу 3-5 разъёмов себе ( потерять, испортить, поломать, расплавить, это на раздва)
  • не спешите, данная работа требует аккуратности и усидчивости
  • если не уверены в своих силах не беритесь за эту работу, убъёте малину
  • очень сильно качество работы WiFi зависит от правильности пайки
  • пигтейл лучше покупать в америке или корее (китай не желателен)
  • антенны китайские нормально работают)
  • Очень аккуратно застегивайте разъёмы мама-папа U.FL без усилия
  • не перегревайте разъем U.FL во время пайки
  • не применяйте активные флюсы
  • не применяйте много припоя, желательно использовать припой без свинца
  • обязательно после пайки сначала спиртом, а потом водой очистите до идеального состояния места паек

И последнее вспомнил, можно сделать аккуратную пайку пигтейла, сразу на плату, но это:

  • колхоз
  • плату не снять без пайки
  • большие, для таких частот 2,4/5ГГц, очень большое потери!
  • СВЧ будет “свистеть” в месте пайки, может сказаться на качестве Звука
  • сделайте лучше правильно, вы же уже знаете как)!

Это очень недорого, а результат работы WiFi будет отличный.

Всем приятной музыки!

С уважением,
Сергей Bason

28 лайков

Пока жду шляпу решил потестировать малинку по usb со своим цапом, Музыка на внешнем Hdd с активным питанием, накатил на sd карту последнию сборку Volumio, подключил все это добро шнурком через Ethernet к роутеру и заиграла музыка.

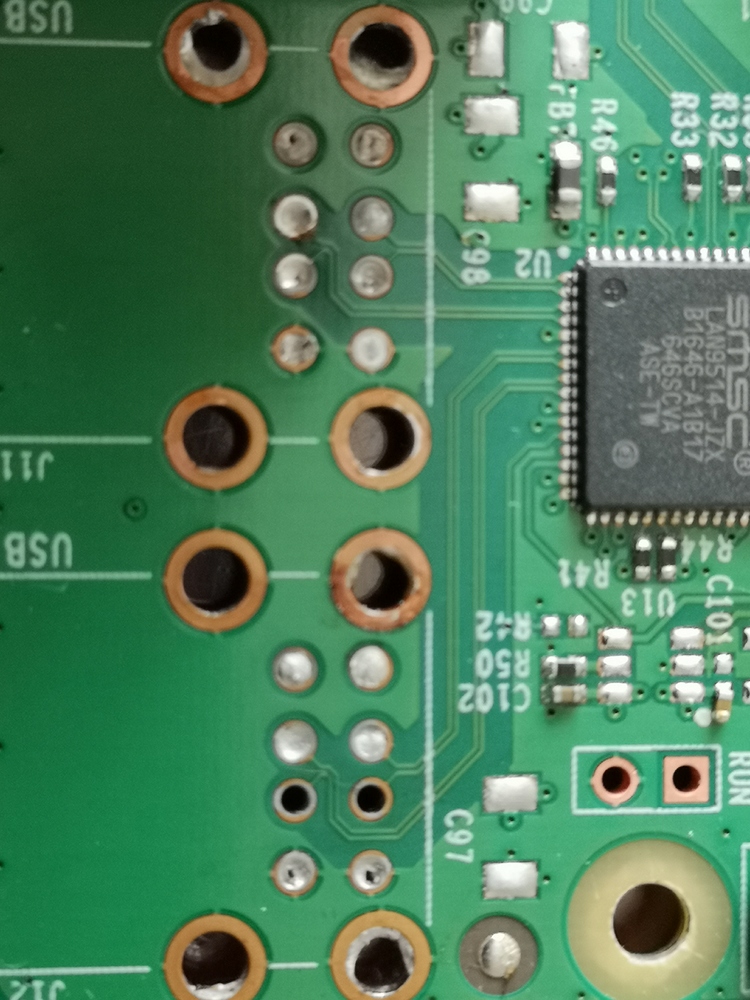

Собственно вопрос, где то в ветке проскакивала информация к какому и 4 разъемов лучше всего подключать usb носитель, если кто в курсе уточните, благодарю.
Как только разберусь с сетевыми папками, подключу к ним, ну и надо ещё понять как в Volumio использовать Wi-Fi вместо Ethernet.
Есть тут какие то тонкости?

В теории верхний(исправил) ближний к сетевому разъёму. На вайфай вроде проблем нет переключиться, там же при первом подключении даёт выбор

1 лайк
4 лайка

Достойно, спасибо Сергей

2 лайка

Большая работа проделана, спасибо за ветку!!

1 лайк

Не совсем правдо понятно про кондеры.

Т.е. переносим красный по стрелке и отпаиваем синий?

1 лайк

Верно Саша, синий удаляем, красный переносим, через него на центральный пин разъёма сигнал WiFi будет подаваться

1 лайк

Поработаю капитаном очевидность и предложу альтернативный вариант. У меня была аналогичная проблема с приемом Wi-fi сигнала с малиной. Тоже думал про различные способы усиления сигнала, в.т. приобретения usb wi-fi адаптера, т.к. в месте расположения малины прием не очень хороший, кроме того нужна была возможность принимать именно 5ггц. Вопрос был решен покупкой
такого девайса Купить Wi-Fi роутер Keenetic City (KN-1510) по выгодной цене на Яндекс.Маркете, к которому малина подключена по кабелю. Т.е. между основным модемом и данным роутером настроен беспроводной мост, а далее к роутеру по кабелю подключены конечные устройства. Малине присвоен статический IP. Полет нормальный. Глюков, лагов не замечено. К тому же роутеру подключен медиаплеер Dune. Тянет с сервера FullHD видео одновременно с проигрыванием moode файлов размещенных на том же nas. Лагов или иных ухудшений на обоих устройствах не заметил.

1 лайк

ну у меня был в первую очередь вопрос по малине- кто-то пишет, что через вайфай звук лучше, кто-то что вайфай шумный и портит звук. вот с этим бы понять.

попробовать самому.

3 лайка

не шумный, это просто ограниченый ресурс если вокруг тебя 18 соседей тоже юзают полосу пропускания. А вот кабель это 100% выделенный канал, но может мгновенно стать шумным и гадить если запитан например “шумным” бп, либо в самом рутере/коммутаторе херово реализована развязка по гальванике. Иногда ее вообще нет, шах и мат для аудиофила

2 лайка

Только собственные эксперименты.
Роутеры у всех разные, кабель разный по разному проложен, питание разное…

Внешняя антенна нужна скорее для тех, кто собирает стример в металлический корпус. Кроме того, суть в подключении по вайфаю так же и в том, чтобы избежать помех по эзернету. Дабы пресечь в зародыше вечный спор, уточню - я не имею ввиду нули с единицами. Вопрос к качеству питания и и электрической сети в целом.

Писал про это выше, WDS режим.
