На праздник таки разродился статьей. В ней использованы переводные материалы от голландских, японских и китайских товарищей.
—-
CDM9 был последним однолучевым приводом компакт-дисков PHILIPS системы ‘swing-arm’ (поворотная платформа крепления головки с магнитным противовесом и S-образным ходом слежения).
К концу 1990х годов, PHILIPS перешла на трехлучевую систему слежения с линейным ходом головки по рельсам, которая изначально была разработана и применялась японскими производителями.
PHILIPS была вынуждена выбрать более простой и дешевый механизм линейного слежения, который перемещал оптический блок по прямой линии, поскольку громоздкий, сложный и дорогой однолучевой swing-arm механизм невозможно и экономически нецелесообразно было устанавливать в компьютерные приводы CD-ROM, бум которых пришелся на те годы, и которые требовали высоких скоростей чтения и произвольного доступа к данным.
Система swing-arm с магнитным противовесом имела слишком большую массу и инерцию, а значит и слишком большое время произвольного доступа для компьютерных приложений. Кроме того, для высокоскоростного считывания данных более предпочтительна трехлучевая оптическая система, которая могла отслеживать сразу и соседние питы на диске. Swing-arm же, ввиду принципа действия, могли быть только однолучевыми.
Таким образом, к концу 1990х годов, в угоду коммерческой выгоде массового производства компьютерного ширпотреба, человечество лишилось наиболее стабильного и качественно работающего оптического механизма для аудиосистем, поскольку рельсовые трехлучевые механизмы умели и данные быстро читать и аудио на сдачу, а свинг-армы наоборот - умели хорошо CDDA, а данные на сдачу.
Говорят, CDM даже когда-то стояли в ранних Apple, но выше 2й скорости не могли. Также ввиду того, что к концу 1990х формат Compact Disc Digital Audio был уже при смерти после появления mp3 в 1993м году - все производители выбрали скоростную работу с данными, а в жертву цифровому прогрессу принесли более качественную работу с CDDA.
Аминь.
Итак, CDM9 можно назвать последним представителем аристократии в королевстве серии swing-arm мехов от PHILIPS. Да, у нас была великая эпоха (с) - CDM0, CDM1, CDM2, CDM3, CDM4 и CDM9.
Самыми массовыми были модели CDM4 и CDM9. Говорят, что CDM9 было выпущено на порядок (10х) больше, чем CDM4. По крайней мере, эти два - самые распространенные swing-arm мехи, дожившие до наших дней. Механизмы CDM9 и CDM9Pro часто применялись в топовых проигрывателях компакт-дисков тех лет: Mark Levinson, Burmester, KRELL, NAIM и т.д.
На минуточку, выпуск CDM9 был прекращен 30 лет назад, до сих пор они отлично работают, и дальше вы узнаете почему.
Конструктивно CDM9 представляет собой однолучевую лазерную головку, закрепленную на поворотном магнитном рычаге, на металлическом корпусе (станине, основании), для фокусировки и отслеживания которой используется аналоговый серворежим.
Это самый простой механизм с точки зрения материалов и технологий из всей серии приводов CDM0 - CDM9, но принцип работы у всех один.
В процессе разработки первых поколений (CDM1 - CDM3) PHILIPS достаточно отладила технологии так, чтобы даже самые простые и компактные мехи CDM4 и CDM9 сохранили производительность, надежность и эффективность на достаточно высоком уровне.
CDM9 являются самыми компактными, самыми универсальными, самыми простыми и самыми ремонтопригодными мехами из всего королевского семейства.

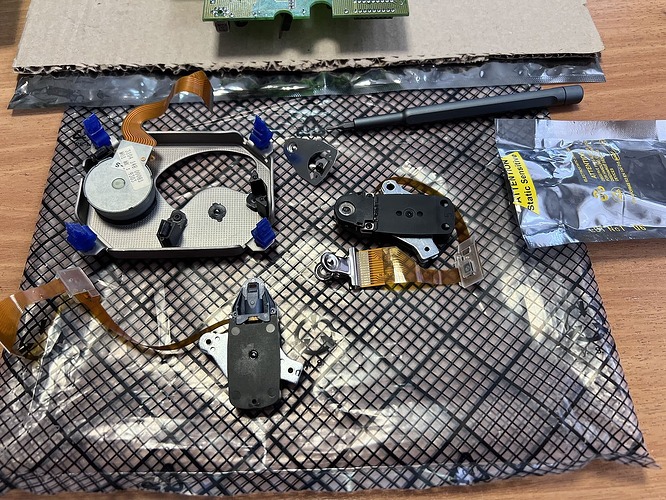

Хорошо, теперь приступим к разборке механизм CDM9.

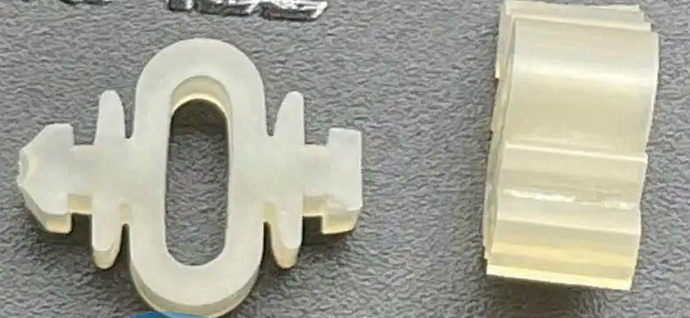

Сначала с помощью отвертки “звездочка” открутим два винта на обоих концах коромысла, а затем с помощью пинцета снимем полупрозрачный пластиковый зажим шлейфа.
Теперь, после того как поворотный рычаг был демонтирован, в механизме остались только двигатель и металлический корпус.
Давайте взглянем на поворотный рычаг.
Поворотный рычаг крепится в двух точках двумя одиночными шарикоподшипниками с верхней и нижней сторон и имеет смазочную канавку. Шарик внизу покрыт оболочкой из нержавеющей стали.
Стальная пластина плотно прижимается, ее давление определяется пружиной и регулировать её нет необходимости. Конструкция одновременно надежна, чувствительна и, как правило, не требует технического обслуживания.
Для механизмов, которые долгое время не использовались, добавление небольшого количества специального масла для подшипников положительно скажется на повышении производительности следящего сервопривода.
Поворотный рычаг в основном состоит из трех частей: интегрированной лазерной головки, поворотной катушки коромысла и магнита коромысла.
Взгляните на потенциометр регулировки интенсивности лазера. Этот потенциометр непосредственно вмонтирован в гибкий шлейф и защищен полупрозрачной пластиковой заглушкой-креплением.
Защищенный и закрепленный на корпусе CDM9, этот потенциометр является единственной частью всего механизма, которую можно регулировать пользователю.
Интенсивность лазера настраивается путем регулировки амплитуды напряжения, детектируемого лазерным контрольным диодом головки и подаваемого обратно в сервосистему.
Интенсивность лазера настраивается с помощью специального оборудования для тестирования лазерной головки на заводе-изготовителе. Если лазер не подает признаков серьезного старения, его, как правило, не требуется перенастраивать.
С помощью отвертки отделим верхнюю и нижнюю металлические пластины коромысла, которые с помощью магнитов притягиваются друг к другу.
Взгляните на магниты коромысла. Структура очень похожа на механизм отслеживания головок жесткого диска, и принцип тот же.
При работе поворотная катушка находится между двумя магнитами коромысла.
Давайте посмотрим на поворотный рычаг со снятым магнитом. Лазерная головка закреплена на пластиковой раме поворотной катушки.
Все выводы головки подведены через гибкий шлейф. Обратите внимание, что этот шлейф является самой хрупкой частью всего механизма CDM9 (имеется в продаже на Али).
Мы также можем увидеть точно изготовленный корпус лазерной головки, и отражающее зеркало со стеклянным покрытием, изготовленные с помощью прецизионных шлифовальных инструментов.
Давайте посмотрим на головку, которая прикреплена к корпусу поворотной катушки двумя винтами с крестообразным шлицем. Объектив, фокусирующая катушка и лазерная головка интегрированы в моноблок.
Объектив соединен (подвешен) с лазерной головкой двумя слоями пластин из нержавеющей стали. Под объективом находится фокусирующая катушка. Два слоя пластин являются выводами фокусирующей катушки.
Линза объектива изготовлена из чистого оптического стекла с фирменным трехлепестковым покрытием. Говорят, что этот объектив делали в Zeiss.
После начала работы следящей системы линза объектива перемещается вверх и вниз под действием схемы фокусировки. Трекинг всегда сосредоточен на плоской поверхности компакт-диска.
С помощью пинцета снимем черную защитную крышку объектива лазерной головки, затем с помощью крестообразной отвертки открутим два винта, крепящих лазерную головку.
С помощью заземленного (!) паяльника отпаяем точку соединения поворотной катушки от гибкого шлейфа. Теперь лазерную головку можно отделить от поворотной катушки. Как это выглядит можно увидеть на фото.
Корпус поворотной катушки изготовлен методом точного литья под давлением из черного инженерного пластика, сама катушка надежно закреплена в корпусе. Эта катушка соединена с лазерной головкой. Выводной контакт катушки находится на стыке боковой поверхности корпуса и лазерной головки, что удобно для пайки на гибкий шлейф, закрепленный на лазерной головке.
Верхний и нижний подшипники коромысла также находятся в корпусе.
С помощью заземленного паяльника отсоединяем гибкий шлейф от корпуса лазерной головки, а затем руками аккуратно отделяем фокусирующую катушку объектива от самой лазерной головки.
Теперь хорошо видна фокусирующая катушка, которая похожа на звуковую катушку динамика.
Вы также можете увидеть набор асферических линз, установленных на магнитном башмаке лазерной головки.
Все описанные выше шаги разборки обратимы, и все можно собрать назад без каких-либо корректировок. Что, несомненно, можно отнести к плюсам инженерной конструкции.
Перейдем теперь к разрушительному демонтажу CDM9. С помощью пассатижей с некоторым усилием извлекаем лазерную трубку, приклеенную к корпусу лазерной головки, затем извлекаем сам лазер.
Теперь трубка отделена от лазерной головки, и видны следы красного клея, оставшиеся на корпусе лазерной головки.
Увеличьте изображение верхней части лазерной трубки, и вы сможете увидеть светоделитель (спектроскоп) в центре. Это очень сложный оптический компонент, который позволяет отражениям света возвращаться точно на датчик.
Падающий свет лазера отклоняется под определенным углом и точно фокусируется на лазерном детекторе. Угол установки этого спектроскопа очень точен и требует специального оборудования. Прибор подгоняется и приклеивается к лазерной трубке специальным клеем, что можно сделать только на заводе PHILIPS.
Скальпелем аккуратно срежем клей вокруг спектроскопа, снимем его, и теперь вы можете видеть лазерную трубку с окошком из стекла с просветляющим покрытием сверху.
Теперь с помощью инструментов отделяем корпус лазерной трубки от основания, и вуаля - перед нами самая впечатляющая часть нашего мероприятия - полупроводниковая лазерная сборка-моноблок “все в одном” от PHILIPS.
Видно, что сборка состоит из трех отдельных полупроводниковых микросхем. Небольшая маленькая точка в центре - это и есть полупроводниковый лазер на арсениде галлия. Из этой точки испускается лазерный луч.
Полупроводниковый чип в основании черного квадрата представляет собой контрольный диод, который используется для определения интенсивности лазерного излучения, результаты которого направляются в сервосистему с целью регулировки интенсивности лазера.
Над средним кронштейном со смещением расположен чип диодной матрицы лазерного детектора, состоящего из пяти диодов D1, D2, D3 и D4, используемых для обнаружения ошибок фокусировки и трекинга, пятый диод используется для вывода радиочастотного сигнала на DSP (digital signal processor).
Путем обработки радиочастотного сигнала поддерживается режим CLV (постоянная линейная скорость вращения) шпинделя, а тактовый сигнал и данные на компакт-диске могут быть восстановлены через PLL и FIFO.
Все соединения между контактами и чипом выполнены из золотых проводов! Весь держатель лазерной трубки полностью золотой, что напоминает мне слова из песни: «Под небом голубым есть город золотой».
Судя по материалам и качеству изготовления тех лет, это может быть одной из причин поистине кавказского долголетия swing-arm механизмов CDM0-9.

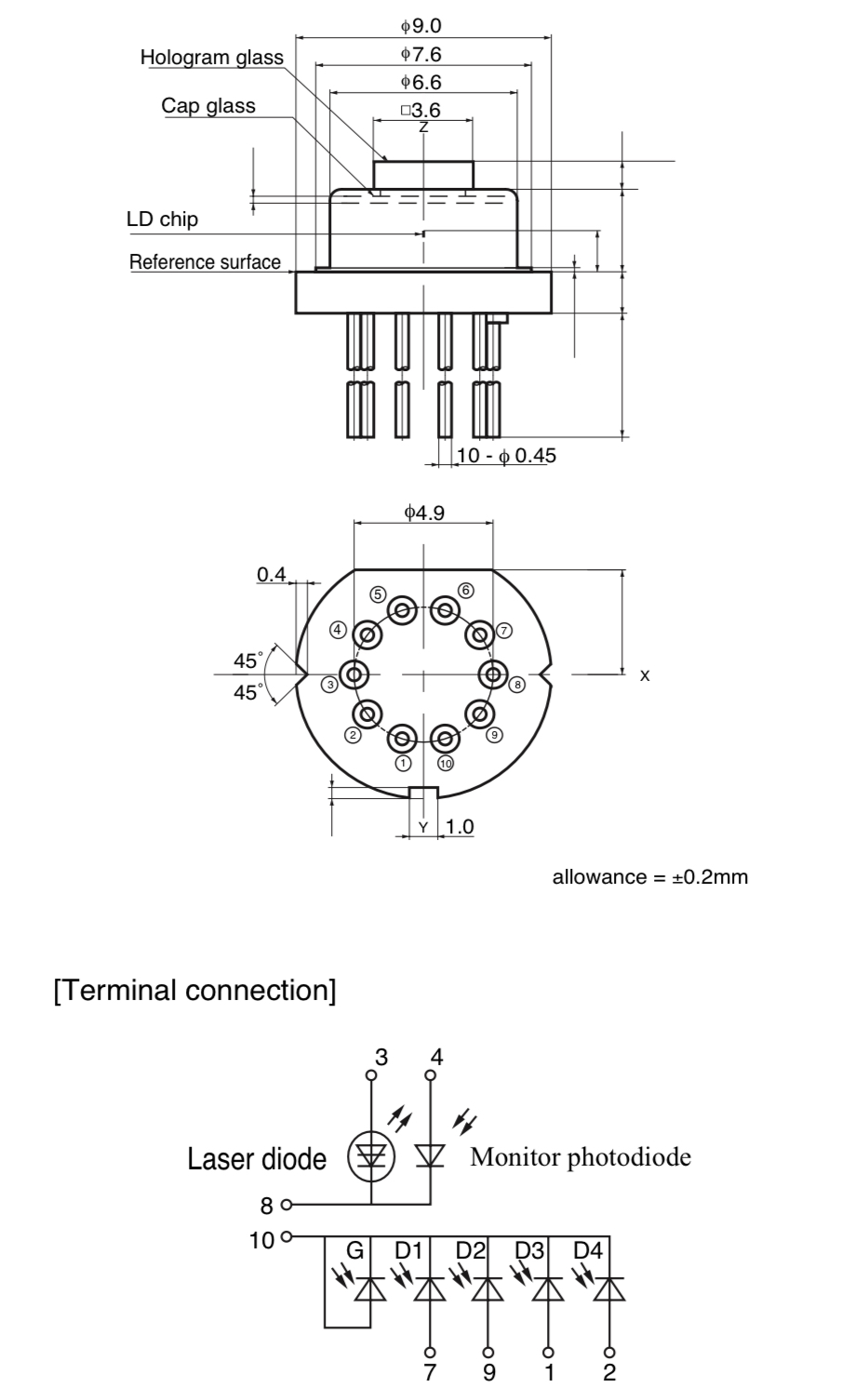

Схема на фото ниже:
Наконец, скажем пару слов о двигателе и платтере (тарелке, на которую опирается компакт-диск).
Двигатель шпинделя - RF-300C-11400 производства MABUCHI, Япония, и каждый житель планеты Земля это знает. Это самый распространенный и наиболее часто используемый двигатель шпинделя CD, конечно же, он щеточный.
В данной модели, которую мы разобрали, стоит обычный оригинальный двигатель MABUCHI.
Конечно, повезет тому, кому попадется версия двигателя с щетками из драгоценных металлов: RF-300CH или RF-300EH.
Разница между механизмами CDM9 PRO и CDM9 состоит в том, что у PRO версии двигатель бесщеточный.
Также обратите внимание на платтер. У обычного CDM9 платтер пластиковый с магнитом.
Качество платтера играет большое значение для обеспечения стабильного вращения диска. Этот платтер был бы намного лучше, если бы он был сделан из латуни. Конечно, немагнитная нержавеющая сталь как у CDM4 еще лучше, но это сложно в обработке и дорого.
Здесь же упомяну о распространенной проблеме пластиковых магнитных платтеров у CDM9, а именно о просадке платтера на корпус привода, что приводит к неисправности проигрывателя - тормозится или вовсе блокируется вращение шпинделя и двигатель не может набрать нужную скорость или раскрутиться.
Обычно проблема возникает при неудачной транспортировке, когда от удара или хорошей встряски платтер “садится” на корпус.
Детектируется проблема рукой - пробуем вращать платтер:
Должен вращаться легко и свободно, без посторонних шумов. Если вращение затруднено, то необходимо приподнять платтер, обеспечив зазор 0,4 - 0,7 мм.
Для этого берем два скальпеля и с усилием, но аккуратно, приподнимаем платтер с двух сторон:
Необходимый зазор создаем тонкими картонками от упаковки лекарств, опускаем на них платтер и убираем картонки.
Если после данной процедуры шпиндель раскручивается, но головка не фокусируется, значит вы использовали толстые картонки, повторите процедуру с более тонкими.
Напоследок взглянем еще раз на изысканную внутреннюю структуру механизма CDM9.
Фух, вроде кончил
Enjoy
