Я когда себе монстра 2000 распаивал на xlr не паял экран на первый пин со стороны усилителя как раз во избежание земляных петель, плюс от одного цап планируется подключать по rca усилитель и второй по xlr для наушников, земляные петли явно могли возникнуть. Кабель работает отлично никаких проблем с фоном нет так как экранирован остается оплёткой со стороны источника.
1 лайк
Я тоже когда сам паяю так делаю.
Но есть и заводские кабели.
Найди хоть один такой заводской кабель. ))
Приеду домой, у меня там несколько лежит.
Прозвоню, напишу названия.
Есть которые и соединяются.
Но в принципе, суть от этого не меняется, всё равно, что через корпус, что через первый пин они соединяются и получается кольцо.
Там несколько не так с первым пином.
В 99% случаев проблема ещё в том, что экран служит возвратным проводником в RCA-кабеле и сигнальной землёй в балансном.
Не минус, а сигнальная земля.
Сам же верную картинку приложил.
1 лайк

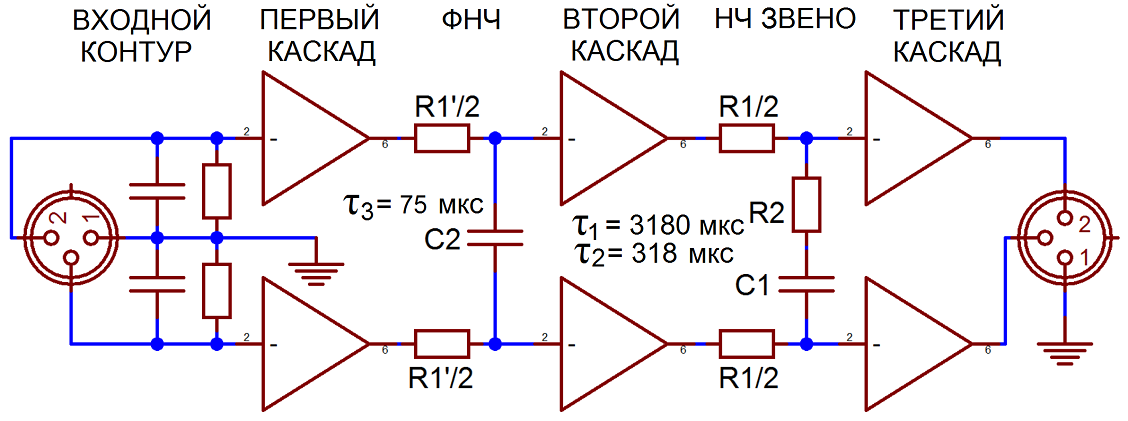

На картинку ниже у первого пина обозначение сигнальной земли.
Корпус разъёма заземлён отдельно.

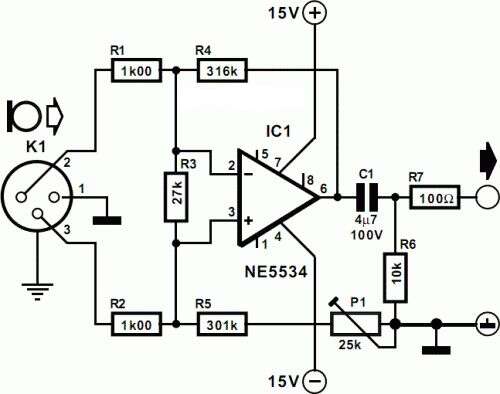

На другой картинке первый пин сразу заземлён.
А по большому счёту, это всё одно и то же.
Потому что всё соединяется через корпус.
И не у всех усилителей есть отдельный переключатель земли.
Люди разной грамотности картинки твои нарисовали, вторую сделал нормальный человек, понимающий разницу между сигнальной землёй и заземлением.
Всё, да не всё… и важно где именно.
Конечно же.
Конструкторы — люди, а люди все разные.
Я согласен, что разница в терминологии есть.
Но если в итоге, всё это соединяется в кучу.
То условно это считается одним и тем же. )
Я не считаю себя умнее конструкторов. )
Не считается.

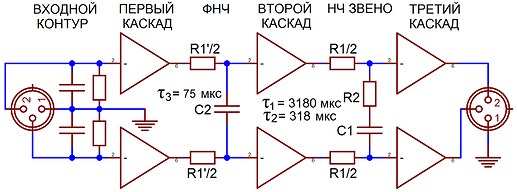

Снова твою же картинку.
Как уже поняли, картинок много и все они разные. )
Ответь на вопрос.
Сигнальная земля с корпусом аппарата связана?
Зависит от конструктора конкретного аппарата.
У грамотного будет связана в одной точке, выбранной не произвольно.
Earthing
We pay particular attention to designing the product to ensure maximum separation between internal signal and power earths, only meeting at a central starred point.
Напоминаю, что есть много девайсов без контакта земли во входном разъёме.
Не для кого не секрет, что земля силового разъёма первым делом идёт на корпус.
Вот и получается, что сигнальная земля и земля силового разъёма это одно и тоже. )

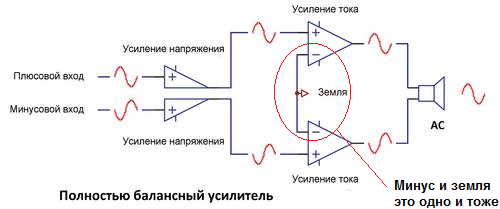

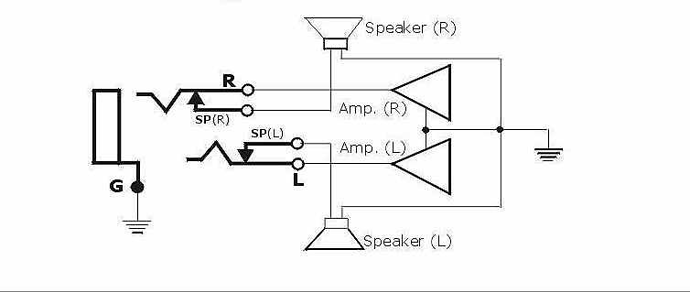

А так как у динамиков в наушниках есть плюс и минус, но при этом минус считается сигнальной землёй, и подсоединяется на корпус, то первый пин, если проследить от динамика тоже получается минусом.
Почему и говорю что они все в куче, минус, сигнальная земля и силовая земля.
Всё, я больше не спорю, устал. )
Ни для кого не секрет, что сигнальная земля первым делом не идёт на корпус.
Потому что выполняет защитные свойства.
В true balanced УМ сигнальная земля не связана с выходами АС, на плюсовой клемме hot, а на минусовой cold, чтоб ты знал.
У тебя сейчас логика такая: соединяется с землёй — значит это земля.
Конденсатор, например, одним выводом соединяется с землёй по схеме, значит он тоже земля?
Почитай.
WP_The_G_word.pdf (731.5 KB)
Прекращайте смешивать сигнальную землю с сетевым заземлением.
2 лайка
Ладно всё, закончили.
2 лайка
Дают напевность и маджэк
