🔌 От щитка до розетки один шаг! — делаем выделенную линию электропитания для аудиосистемы

[JDV (JDV.ru)]

@Vorlon

1,5 квадрата и не выделенка и мне нравится как играет

Не вариант, сорри

Бурмистр и 1,5 квадрата - вещи не совместимые))

[JDV (JDV.ru)]

@Vorlon

Синим проводом фазу разводить

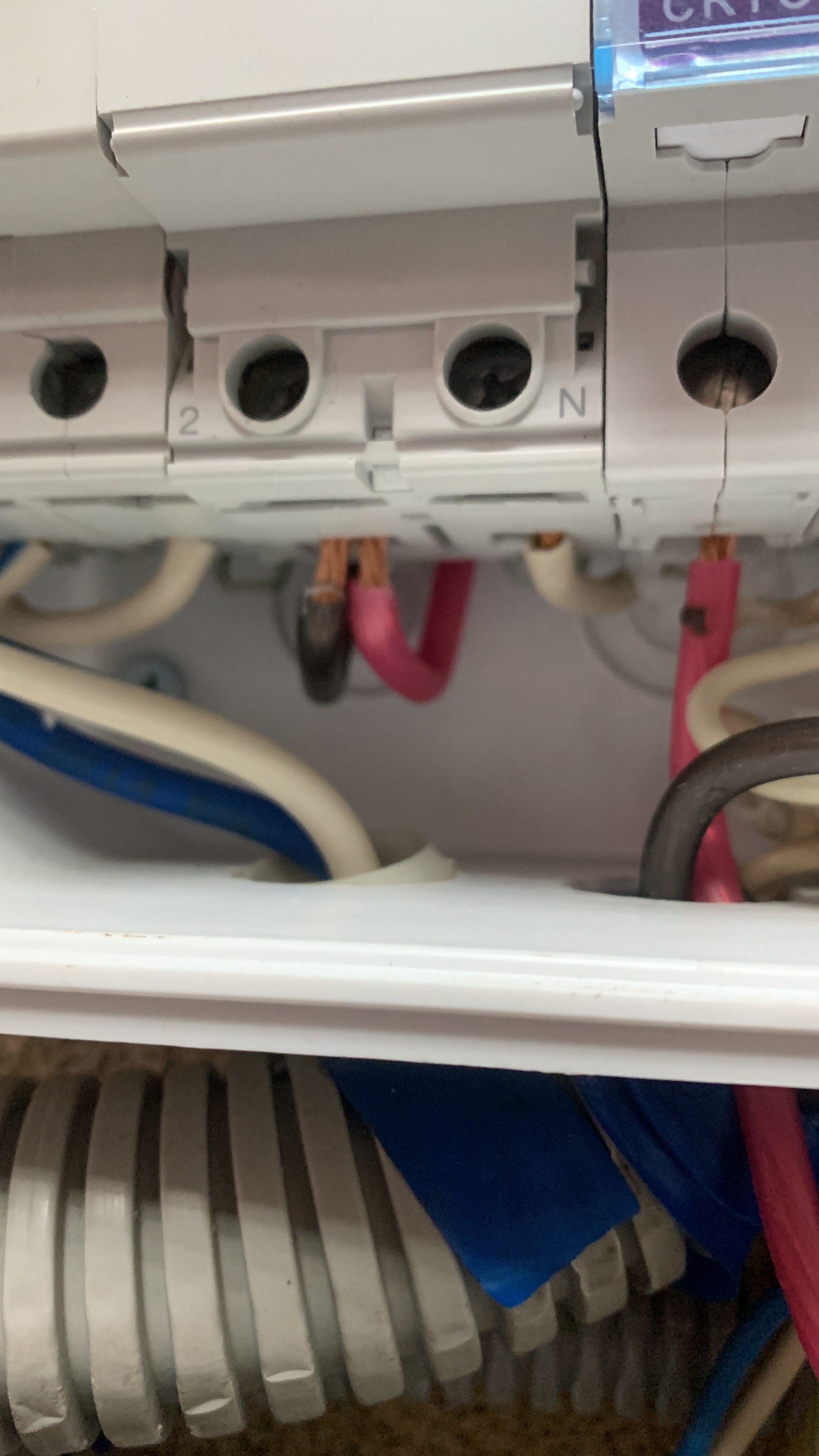

Вот и заменил на 2 шт. Фуджикуры. Потом попробую от автомата тоже вторую фужди добавить. Звук стал плотнее! Остальное осталось так же, грею.
Думаю второй провод так же кинуть от автомата до штиля

[Denis_Ivanov]

@JDV

Не писал тут по замене автомата на выделеку. Был штатный как все на 32А, поставил новый на 32А

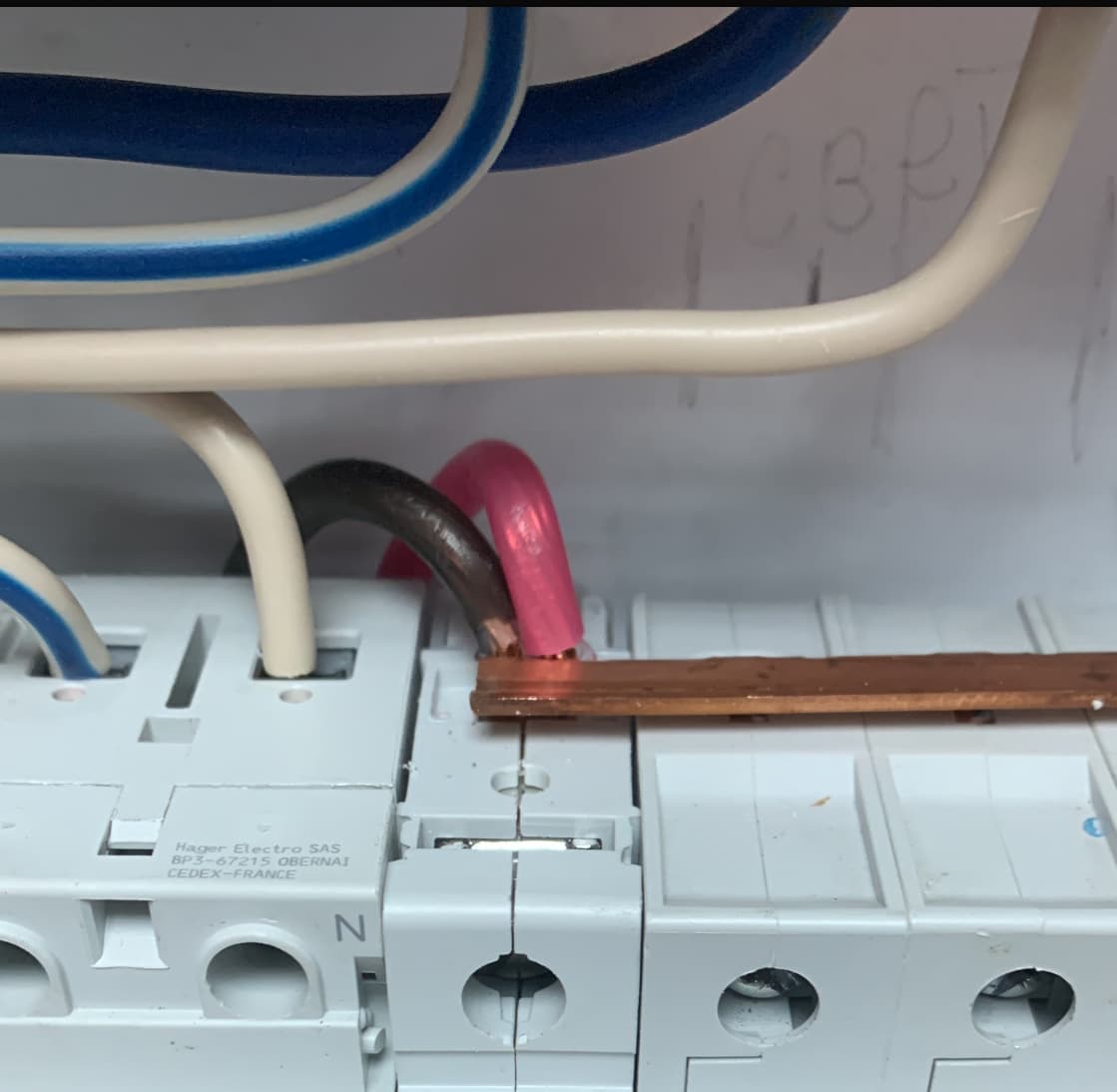

Вот это, как по мне, колхозный контакт шины с проводом
Лучше шину заменить на тот же провод дальше просто шлейфом или через гильзы

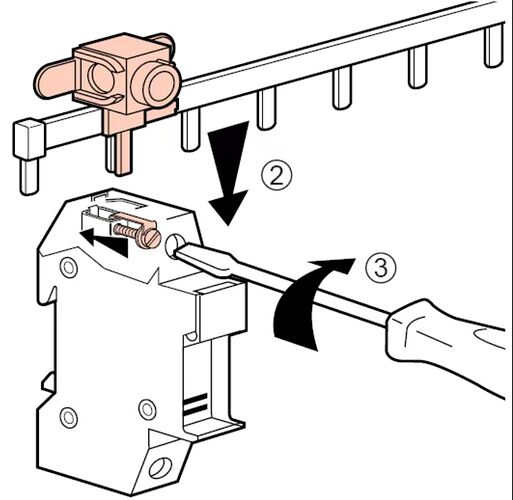

Под шины гребенки нужен кабельный ввод, а не просто круглый провод с плоской шиной под один винт
Но для наших дел, думаю лучше вместо гребенки шлейф использовать
Например 2 фуджикуры 8 в такую медяшку (с одной стороны оба) и обжать
Медяшку подкоротить в 2 раза и обжатую в автомат
Но жилы в фуджикуре жирные, можно и без гильз

Пока печатал, не видел еще исправление
Но тот же колхоз в принципе, только уже еще и три конца в одном автомате

[major (Виталий)]

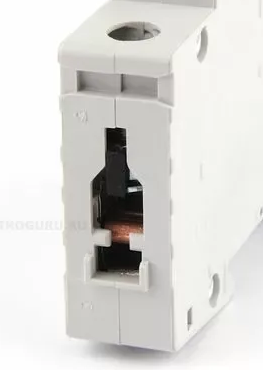

Именно для таких целей в старых ABB S201 сделан двойной зажим, который позволяет одновременно зажимать и провод и гребенку правильно.

Кстати, в дешевых бытовых S201H такой фичи нет.

А вообще на фото выше как то всё очень не хорошо.

[Denis_Ivanov]

@major

Именно для таких целей в старых ABB S201 сделан двойной зажим, который позволяет одновременно зажимать и провод и гребенку правильно

Скорее для этих целей у АВВ и остальных существуют кабельные вводы

[major (Виталий)]

Ну можно, наверное, и дополнительные приблуды использовать, если “встроенные” возможности отсутствую. Вот только встроенные всегда элегантнее.

[maknn (Александр)]

Возник вопрос. Есть две выделенки. Первая выделенка на Источник, подключена напрямую от счётчика, а вторая на усилитель уже перемычкой, из моножилы неотеч на 4 квадрата. Хочу переделать и вторую выделенку, подключить тоже от счётчика, а дальше уже пойдут перемычки. Можно ли так сделать? Нужно ли прессовать две эти фазы в гильзу, или можно сразу две Четвёрки без посредников зажать в счётчике? Меркурий - 200.02

[Denis_Ivanov]

@Vorlon

С гильзой надо это по правилам.
А аудиофилу закон не писан

С гильзой нужно многожилку, моножилу можно два конца в зажим

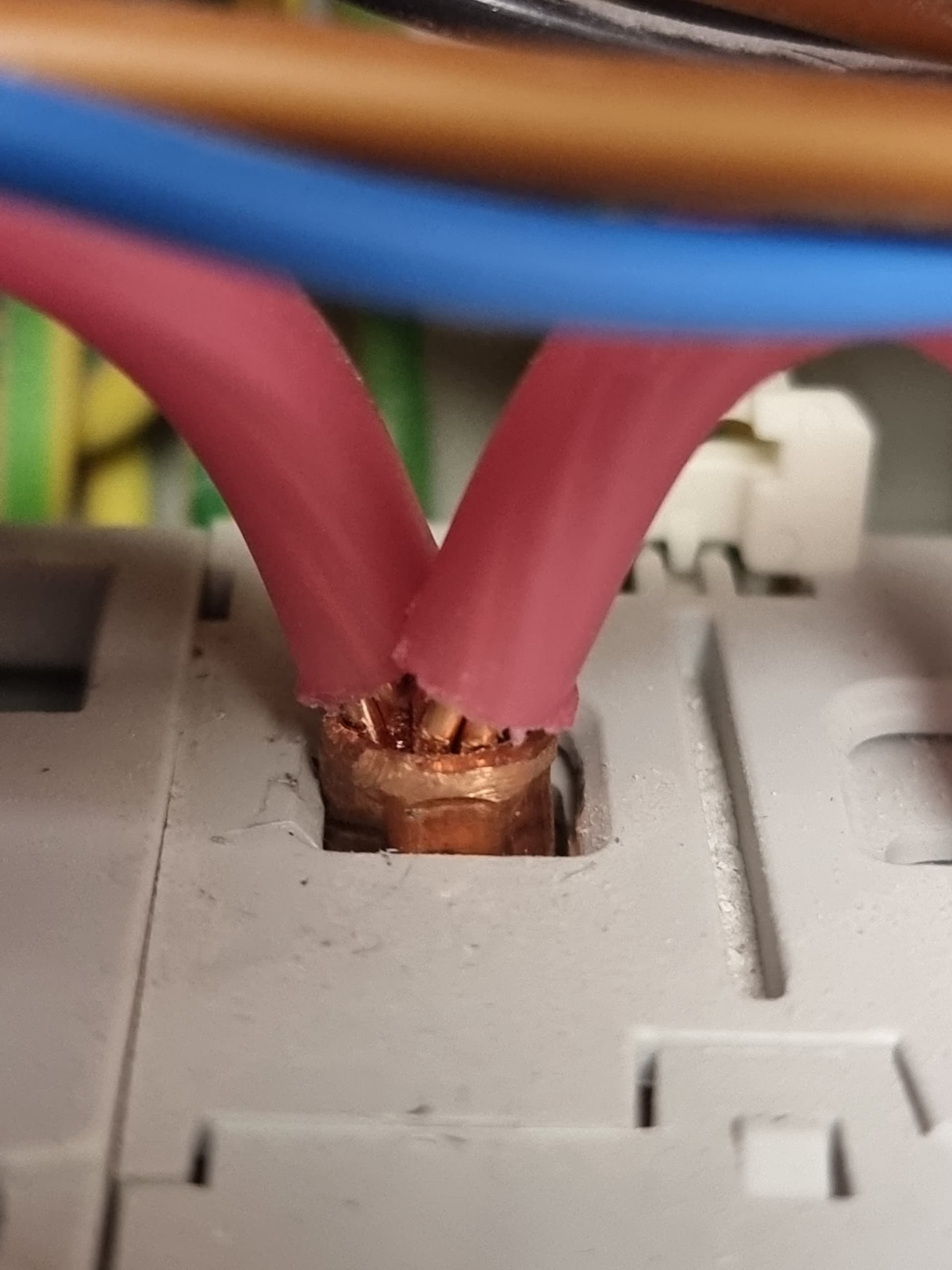

Я как предлагал, и так и сделал - 2 восьмерки фуджикуры в медную гильзу

@maknn

Хочу переделать и вторую выделенку, подключить тоже от счётчика, а дальше уже пойдут перемычки

Вопрос стоит ли плодить выделенки на каждый аппарат много раз поднимался в баре. В основном ответ был отрицательный - не стоит плодить

[Vorlon]

Мой косяк, прочитал многожила ((

[Vorlon]

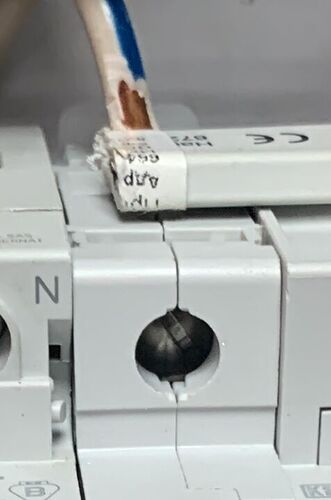

А вот у Вас гильза с толстой стенкой и касается она контактной площадки автомата малой площадью…

[Denis_Ivanov]

Она дальше круглая, все в порядке там с площадью. Это только сверху многогранником обжато

[Unicap (Сергей)]

@major

Именно для таких целей в старых ABB S201 сделан двойной зажим

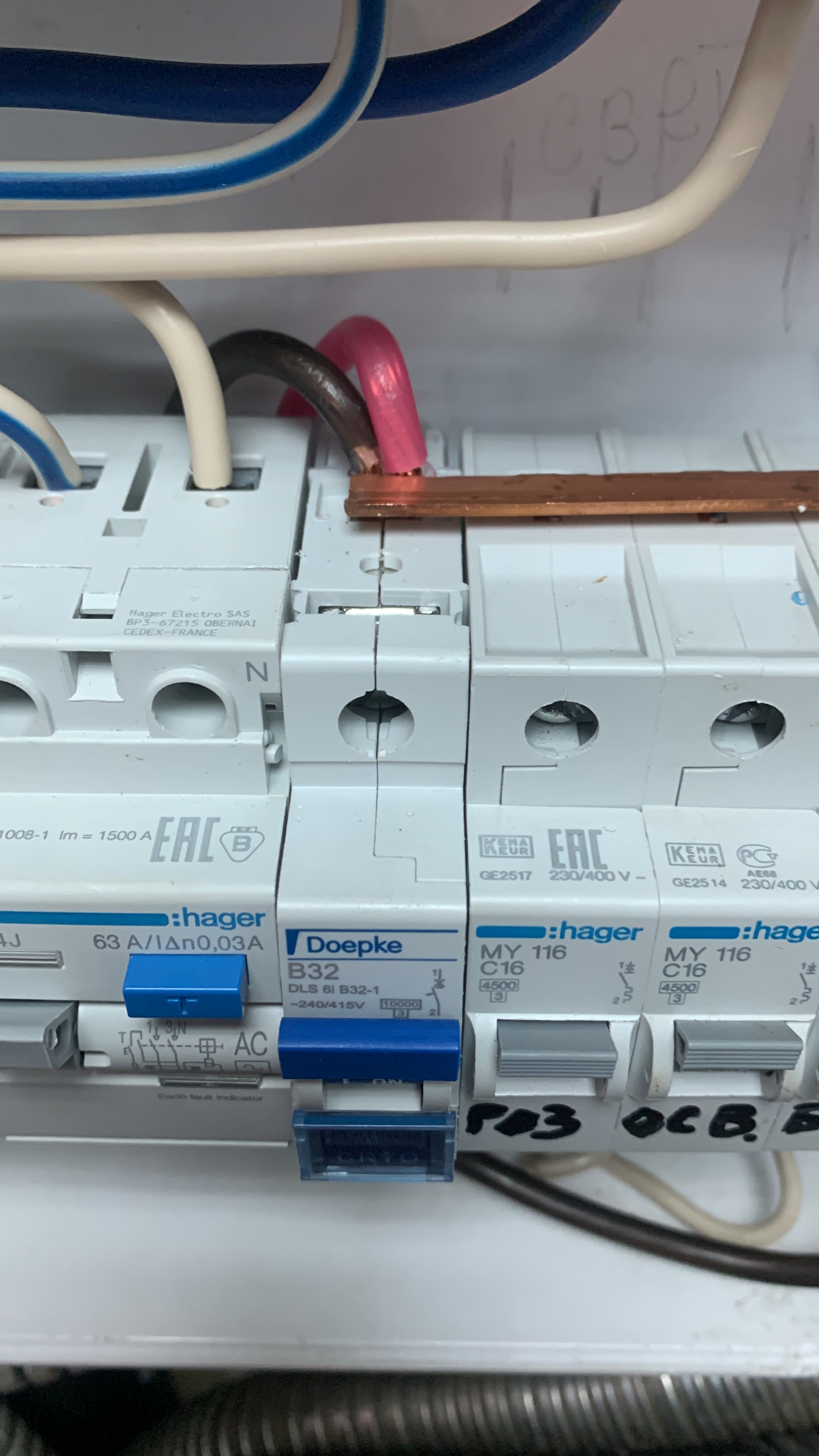

Двойной зажим есть у многих производителей. У Doepke на картинке выше, насколько могу судить, сверху тоже два зажима - ближе к фасаду под вилку?
У Hager двойной зажим снизу, реально удобно на вилочную шину сажать и при этом отводить кабель на рейку ниже.

[maknn (Александр)]

Т.е. можно обойтись без гильзы ?

[Vorlon]

Мне не нравится когда два одножильных провода в клемме.
Но так можно, если провода одного диаметра!

[KaGE (Алексей)]

@Denis_Ivanov

Вопрос стоит ли плодить выделенки на каждый аппарат много раз поднимался в баре. В основном ответ был отрицательный - не стоит плодить

Вот только сегодня опять провели эксперимент - усилитель из распределителя переткнули в другую линию питания (не выделенку). Намного свободнее звук. Но и с потерями за счет обычной розетки и тд. Но общее дыхание музыки резко усиливается. Я хз как усилитель в общий распределитель подключают люди без потерь типа. Не получается на моих экспериментах так…
По ощущениям, усь выжирает ток (возможно) и слаботочные компоненты не получают необходимого им питания, получается замутнение

[Denis_Ivanov]

Мож дело в распределителе…

Еще есть сечение выделенки…
Просто сами посудите, что изменится, если вторую на ту же систему провести? Общее сечение увеличится, и бонусом увеличатся земляные петли, если аппараты кабелями связаны

Вот если разные системы, не связанные между собой, то наверное да, имеет смысл вторую тянуть

[JDV (JDV.ru)]

@Denis_Ivanov

С гильзой нужно многожилку

Не хотел гильзу использовать. Что бы провод к контактам сразу шел

[KaGE (Алексей)]

@Denis_Ivanov

Просто сами посудите, что изменится, если вторую провести?

Я уже не берусь судить почему так или иначе что-то происходит в аудио ))) Только эксперимент и результат на слух )))
Что на колодке Legrand, этот эффект, что на распределителе. И с разными усилителями эффект сохраняется.

[major (Виталий)]

“Земляные петли” - это такая расхожая страшилка, которую поминают на порядок чаще, чем она встречается. Прежде чем “обрезать провода” для победы над земляными петлями, имеет смысл сначала убедится в их наличии и “зловредности”. Для создания земляной петли нужно соблюсти ряд условий, которые, прямо скажем, не у всех встречаются.
И по поводу двух выделенок можно рассмотреть простейшие факторы. Мощный усилитель обычно имеет импульсный характер потребления, который может влиять на форму синусоиды. Сам выпрямитель усилителя может давать некоторое количество ЭМП в сеть. Что в конечном итоге может повлиять на качество электропитания нежной слаботочки. Так что идея отдельной линии для усилителя не лишена смысла в некоторых случаях.

[Gergard (Григорий Вибе DAstereomich)]

@major

Прежде чем “обрезать провода” для победы над земляными петлями, имеет смысл сначала убедится в их наличии и “зловредности”

Я в колодке удлинителя в гнезда розеток надел на все контакты РЕ термоусадку и поверх воткнул вилки, ничего не круша и не обрезая
