Увы, совершенно не разбираюсь в электронике. Посчитать и изготовить не могу(
А чего там считать. НЧ включаете непосредственно в линию, а ВЧ через конденсатор 2 мкф.
2 лайка
Есть 2 хороших кондера К73П-4 2 мкФ 250 В , разброс параметров +/ - 1%.

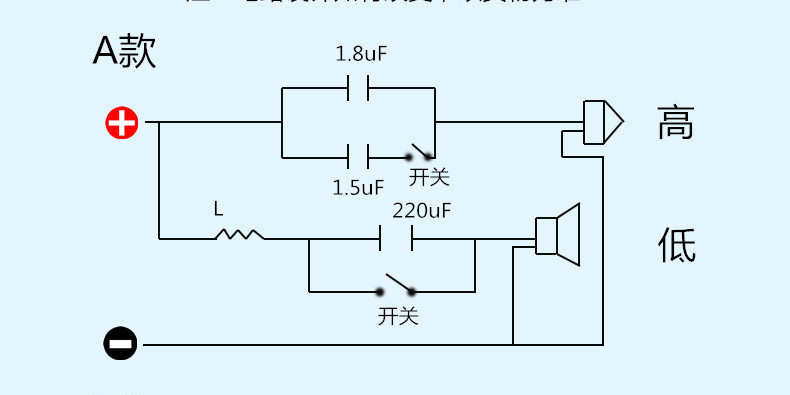

Я заказал кроссы с возможностью регулировки среза. Дешманские конечно, но зато будет поле для экспериментов))
Я даже и не знаю как и что ответить… Это будет поле для страданий, а не эксперимента…
Не страдать, но наслаждаться!
1 лайк
1 лайк

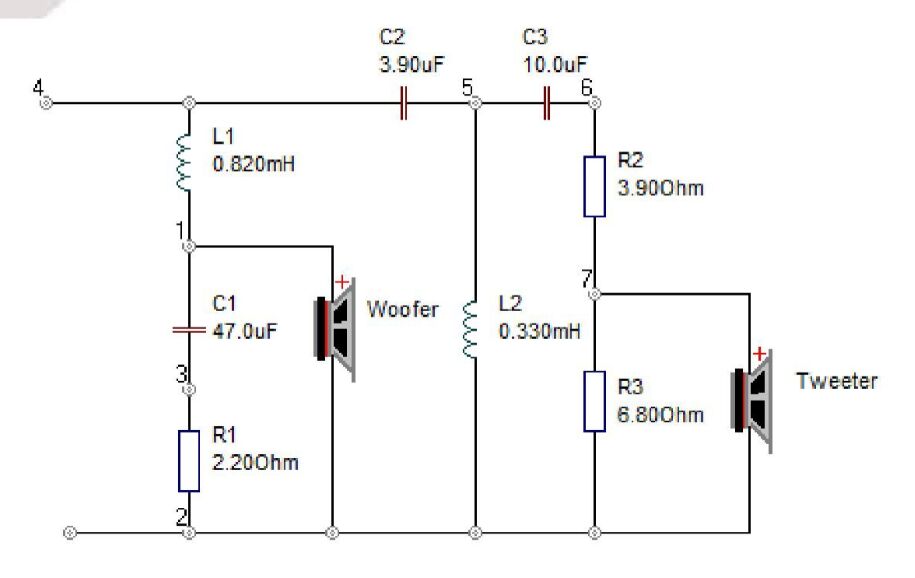

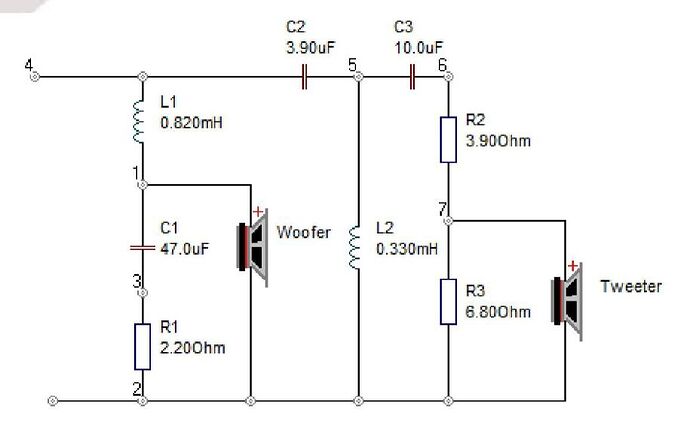

Лабораторная работа студента-троешника)))
Можете сделать?
1 лайк
Мог бы, но комплектующие надо будет заказывать.
1 лайк
В личку черкнул
1 лайк
Советую повторить схему из комплектующих, которые найдете (желательно недорогие). Повторять на заказных / дорогих детальках = стрелять себе в ногу. Вангую, что схему придется, корректировать на свой вкус, т.к. у Вас другой корпус и другой ФИ. Вам правильно намекнули, что стоит начать с одного конденсатора на ВЧ, который подрежет ВЧ первым порядком, а МИД будет играть в полную полосу. И синтепон вынимайте - его нужно укладывать аккуратно и точечно и на слух. С длинной фазика тоже нужно поиграться.
П.С. Самое простое Вы уже сделали (собрали колонку), теперь самое сложное (заставить играть).
4 лайка
Да уж, бывает что не играют.
Если длина трубы фазоинвертора более чем в 4 раза больше, чем её диаметр, то автоматически возникает органный резонанс.
Второе правило фазоинвертора: его диаметр должен стремиться к половине площади диффузора, чтобы скорость воздуха при повышении давления не уходила за 5м/с. Турбулентность, однако.
Из сказанного следует и минимальный объем корпуса, на который тот нужно увеличить (вытесняемый ФИ объем добавляется к расчётному)
(здесь картинка “нельзя просто так взять и…”)
Коллеги, спасибо за советы! Конечно буду играть с фазиком и кроссовером, в этом и есть весь смысл DIY акустики)

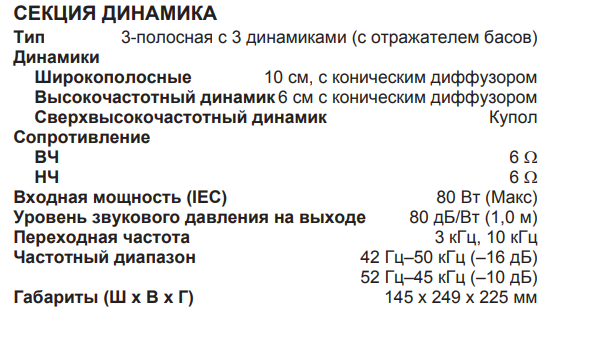

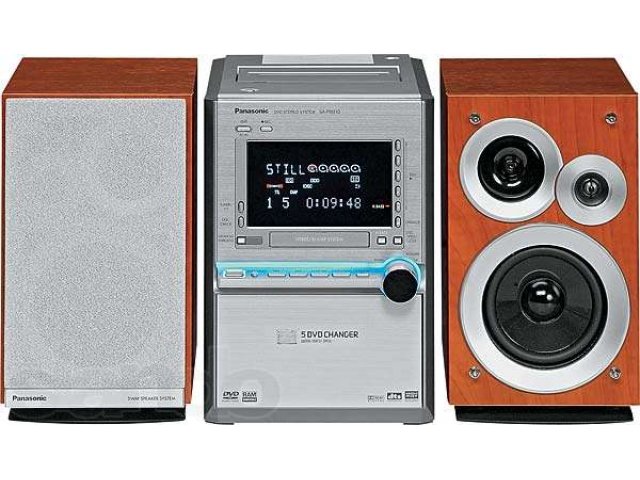

Еще у меня есть старый, но вполне приличный центр Panasonic SC-PM91D. У него кросс внутри усилителя, то есть выходит 4 пары проводов на колонки. И как раз колонки родные сильно устали. Может стоит попробовать, как вариант, сделать биваринг с ним? Правда не совсем понятно, как реализовано разделение частот. В инструкции написано о 2-х срезах (акустика 3-х полосная), но при этом выходит 2 пары проводов на колонку…
В самой колонке ВЧ купол подключен через конденсатор, скорее всего.
На 3 кгц разделение. Нормально для Ваших динамиков.
Если резиновые подвесы динамика НЧ секции сильно задубели - промажьте их докторваксом автомобильным. Попустит.
Очень возможно!
Вот и я о том)
