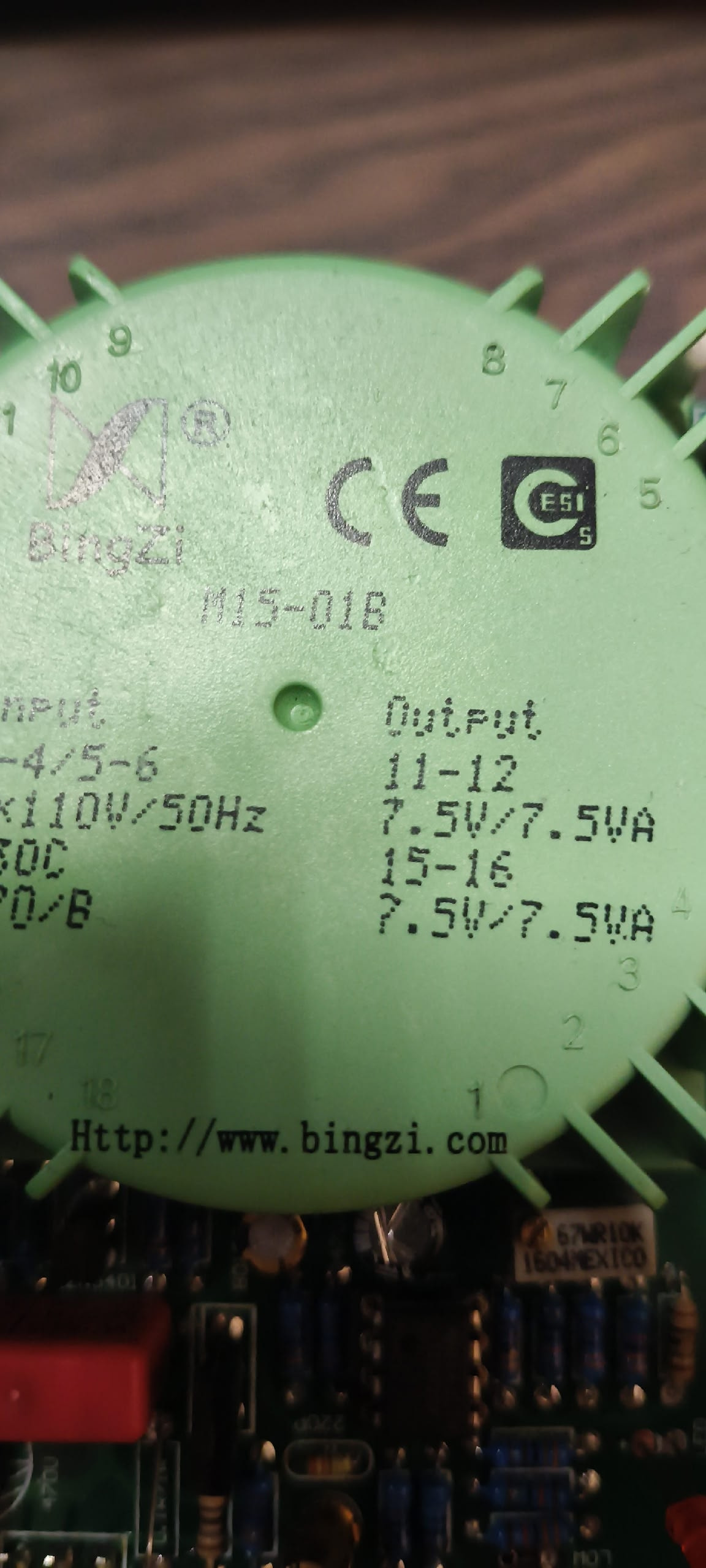

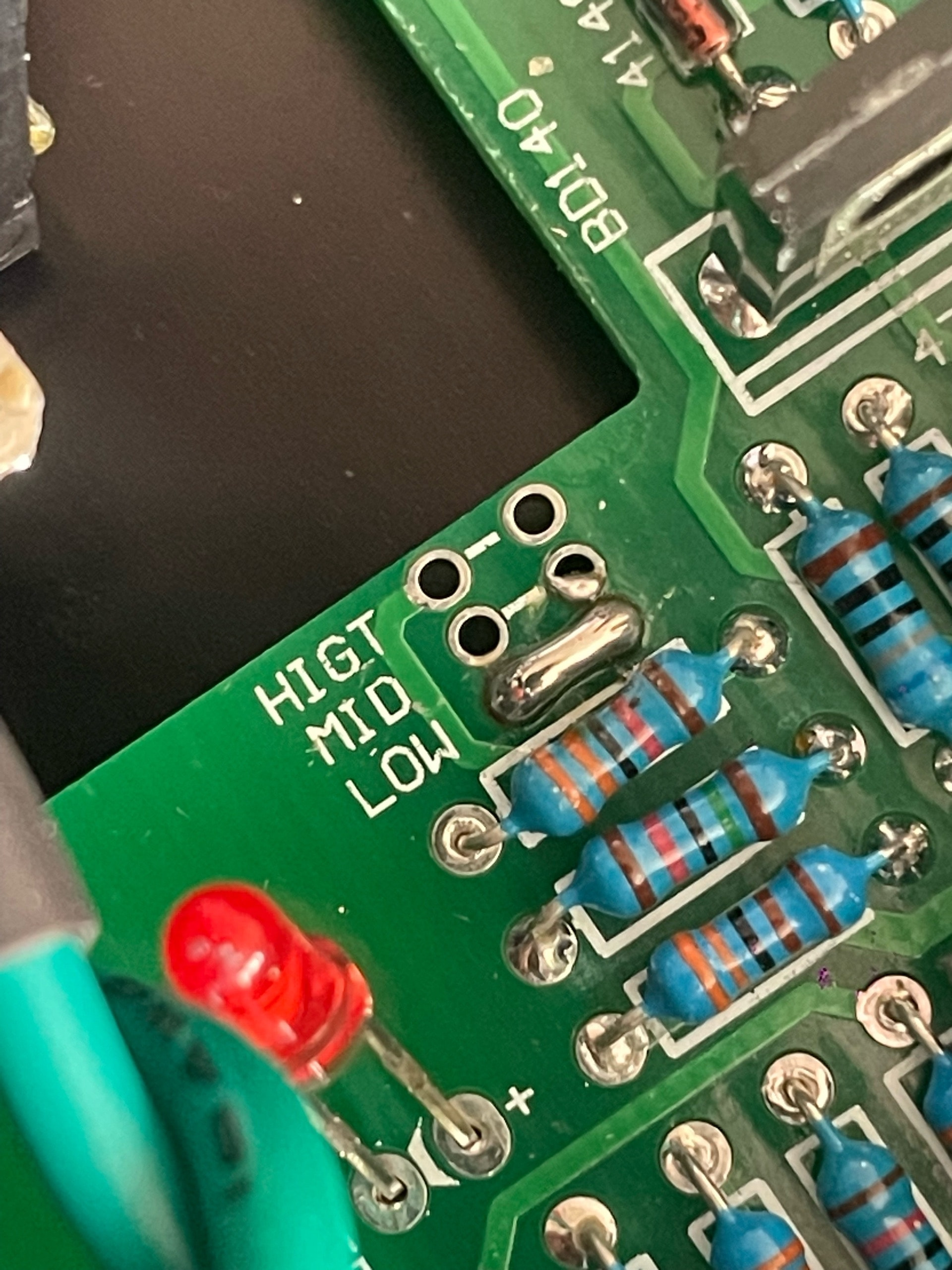

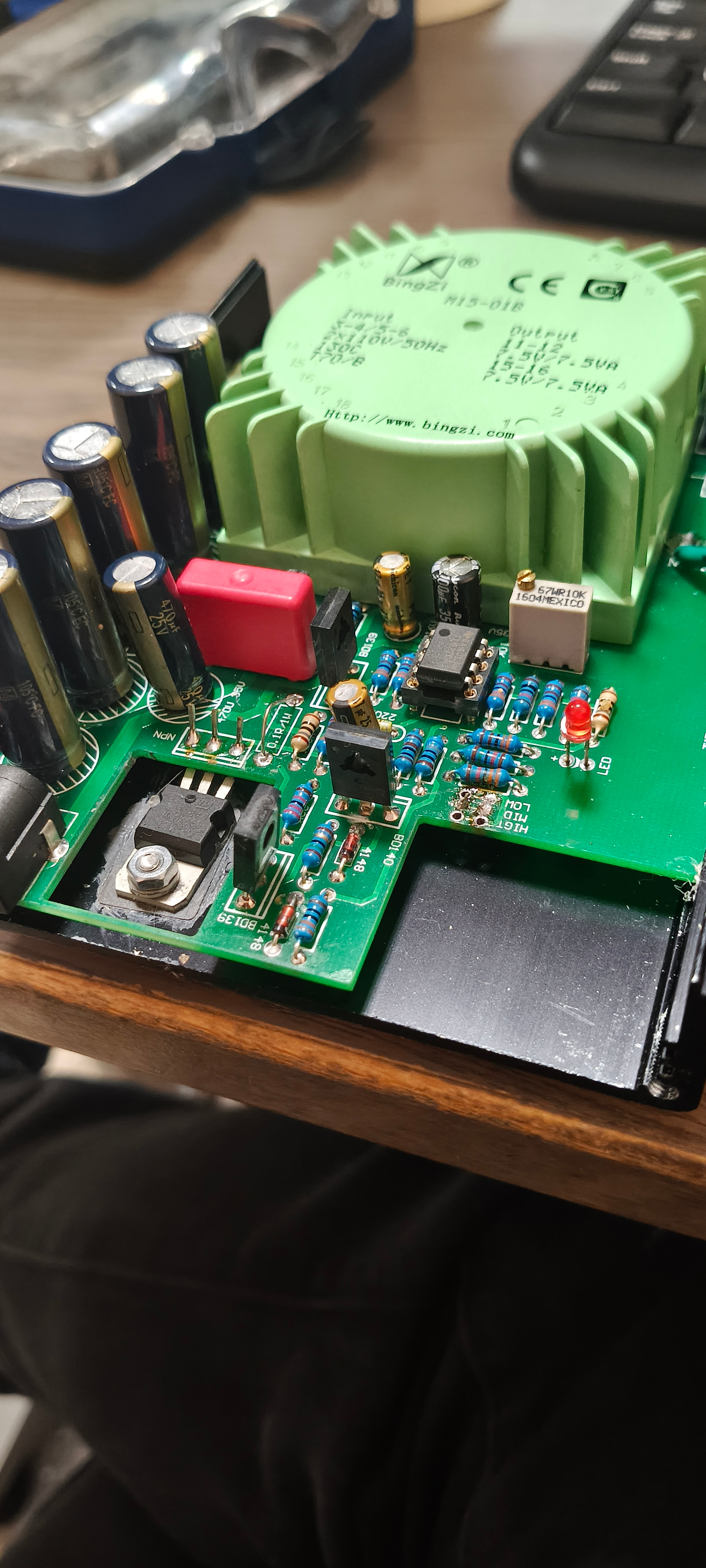

Подскажите плиз. Есть БП и есть перемычки в нем. В данный момент перемычка не как на фото, т.к юзал его с 12V. Если я поставлю low то будет 5V? Прилагаю фото транса, на нем написано 7,5. Я не очень силен в этом, означает ли это что 5 не будет? Могу сделать фото всей платы, если это чем-то поможет. На 12V работал норм, только ток был 1А максимум. Теперь мне надо 5V и 2А
Именно так и должно быть. На моей плате Студера900 так и сделано. Но придется покрутить подстроечник для точного попадания, так как резистором и перемычками задается только диапазон, а не точное значение напряжения. Мультиметр для контроля напряжения необходим.
Не надо))) BR15-ый вчетверо меньше потребляет, в ветке замер потребления был приведен.
Но надо понимать, что после установки напряжения на 5 вольт даже при небольшой нагрузке корпус может быть горячим, “лишние вольты” должны выйти из схемы в виде тепла.
4 лайка
Спасибо за информацию!

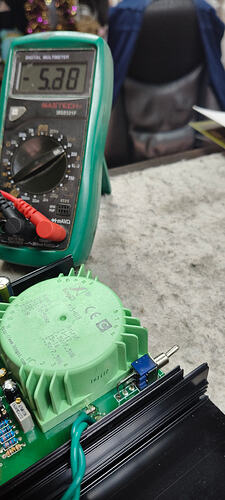

Сделаю через часик. отпишусь
Можно сделать лучше. Скорей всего при 12-ти вольтах обмотки транса соединены последовательно. Для 5-ти вольт надо их соединить параллельно, увеличится ток выдерживаемый стабом и падение напряжения на управляющем транзисторе будет меньше, меньше будет греться.
1 лайк
Для схемы Студер900, а у Алексея именно такой ЛБП, нормативное падение напряжения такое же как и у Сигмы11, около 7 вольт (с учетом пульсаций). Таким образом, если мы перекоммутируем обмотки впараллель, то получим после диодов на сглаживающем электролите вольт 9-10, и соответственно схема стабилизатора не будет нормально работать, так как падение напряжения будет всего 4-5 вольт.
Всем спасибо за ответы.
Нас выгнали из за столика с Феями)))
Вместо стандартного тора лучше возьмите вот такой
https://www.chipdip.ru/product/tp2201-transformator-2x6v-1.7a-elektron-kompleks-422226960
Тем более что будет использован ldo стабилизатор.
Всё хозяйство с импульсниками укомплектовал ЛБП “Lhy audio”. Каждый имеет по два выхода DC. Но есть неприятный момент. Подключив две тв-приставки в один блок, на обеих приставках (12В/2А каждая) ухудшается изображение, даже если одна из них в режиме ожидания. Оставляешь в ЛБП одну из приставок и качество восстанавливается. LHY 25Вт/12Вx2/2А.
2 лайка
Слабоват просто, китайскую мощность нужно делить на два…
Дело не в мощности. Ибо когда не хватает мощности, то устройство не работает, а тут могут работать оба. Ухудшается вполне очевидно из за того, что в двухканальном бп обе приставки не развязаны между собой и гадят друг дружке даже в режиме ожидания. Просто если интересует качество, то не надо использовать один бп с раздвоенным выходом. Если уж надо, чтобы был один корпус, то внутри должно быть просто два раздельных бп.
4 лайка
но совет касательно реальной мощности китайских блоков безусловно актуален )
2 лайка
Сергей, всю голову сломал - а каков сценарий одновременно использовать ДВЕ приставки, со всей очевидностью на два телевизора, причем судя по всему эти два комплекта находятся рядышком, в непосредственной близости, так как питаются от одного блока питания?
В чем выражено ухудшение и улучшение качества изображения?
Вполне возможно и это развитие проблемы, но изначально мощность.
Сергей, если использован фабричный трансформатор с честной мощностью, а элементная база соответствует выходным параметрам - в чем отличие китайской мощности и японской?
Если бы, да кабы.
У китайцев всё как у людей, если у них просят то же самое, но дешевле - они говорят “да” и молча режут качество)
Ну а у нас народ падок до дешевого, бо третья смена и всё такое, потом и получаются китайские ватты.
1 лайк
Есть такое, но тут каждый ССЗБ))) Если есть выбор Талема или Бингзи, то покупающие Бингзи дешевле должны понимать, что Бингзи это не Талема.
