…а на выходе трансформатора переменки аж 12В! На входе стабилизатора значит не менее +17 В!!! Перебор многократный с падением напряжения для LDO 1963.
Очень все горяченькое будет, даже на Нетисах с их очень малым потреблением…)
2 лайка
Не, тут другая немного история)))
Достался по цене корпуса)))
Про рекомендованные в курсе, ветку читаю.
1 лайк
Чем именно этот блок плохой? Зачем для такой мусорки как роутер какой то высокий уровень?
1 лайк

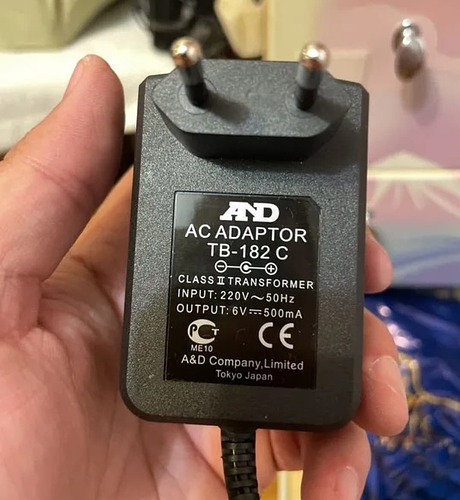

Вот такой. ЛБП. Япония. Проверен на чистом берегу. Супер. Можно поискать дешевле.
1 лайк
Блок как блок. Получше многих. Успокойтесь.
2 лайка
Василий, про этот в курсе тоже, едет уже ко мне версия на 5в на 0,75А)))
1 лайк

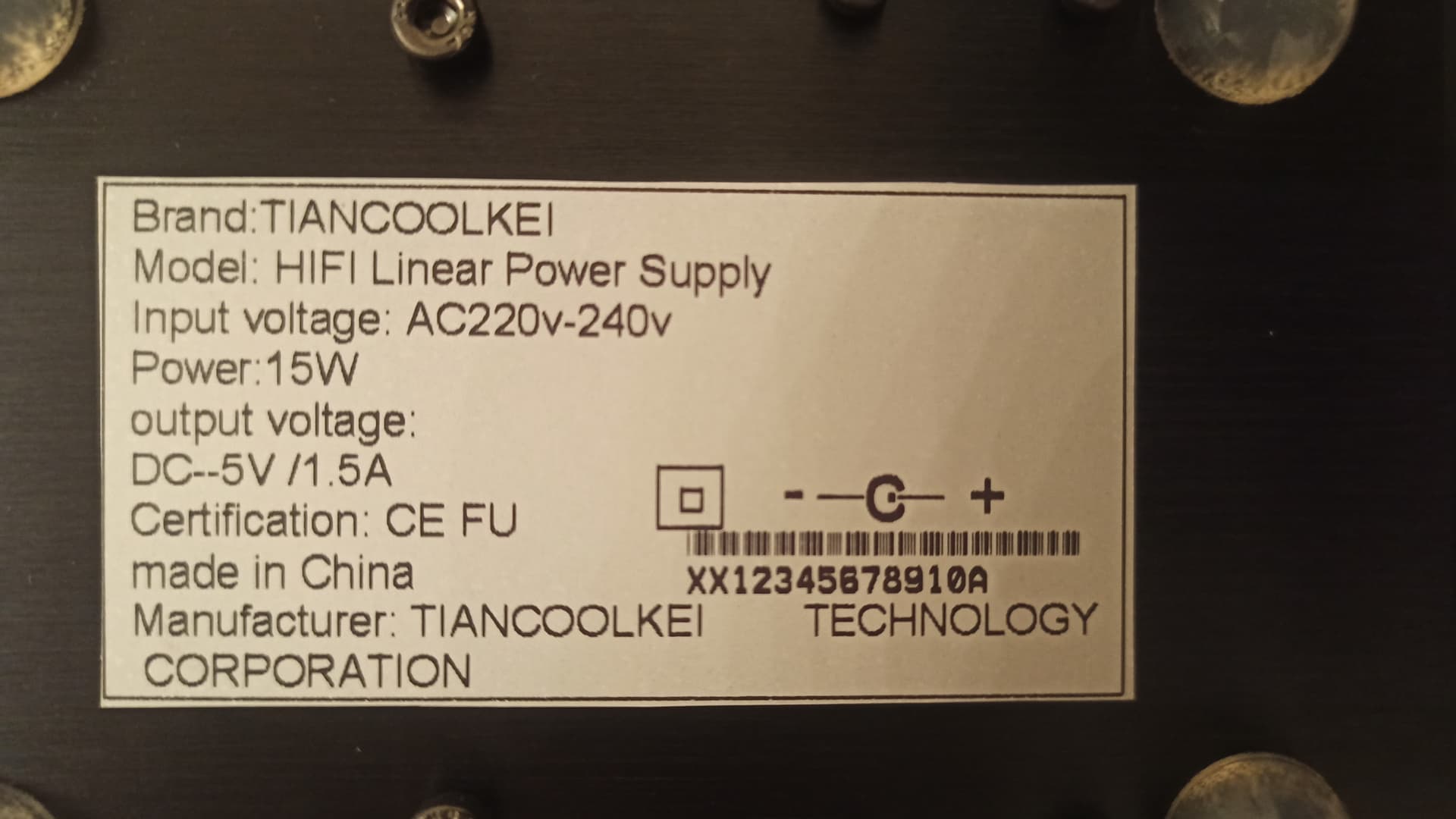

И вот он будет лучше этого алишного?
Хотел ему шнурок поменять DC, но его нужно брутально вскрывать. Руки недошли. А так бы точно прирост был, существенный.
Сам остался с Silent Angel Forester f1. Он двухканальный. Питает чистый берег и стриммер Munich m1t. Всех победил.
Смотри, что есть на AliExpress! LOSHITOO Silent Angel Forester F1 Источник питания за 39 069 ₽ - уже со скидкой -29%
https://sl.aliexpress.ru/p?key=gvAOV5G
2 лайка
Я бы лучше вот этот взял:
STUDER 900
30 вт для роутера стандарт, у меня подобный ( еще правда с ТОРом ) отлично служит несколько лет.
2 лайка
Как раз это и запланировал)))
Сразу нормальный кабель приделать, но вот с ним пока в процессе…
1 лайк

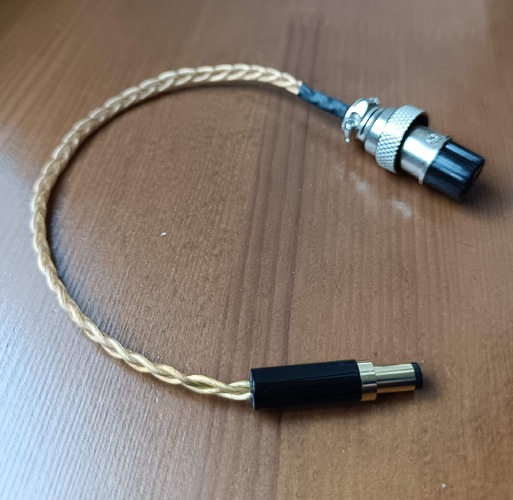

Серебряный Xangsane у меня работает. Вот еще для эксперимента взял акустическую моножилу AR. Соберу DCишку, буду с китайцем сравнивать.
2 лайка
Вас читаю, спасибо!
1 лайк
Доброго дня всем! Подскажите по проблеме питания плеера smsl pl100. При загрузке диска плеер уходит в блок. Менял и кабели и адаптеры, но видимо нужно что то получше. Поделитесь опытом по этой теме, пожалуйста.
Я такой же взял БП, с DC Xangsane и платой dyi звук вырос существенно.
2 лайка
Не там вы качество ищете )
1 лайк
Почитал ветку на Diyaudio, довольно интересная схема. Человек с ником bButcher хорошо разобрал его особенности, оригинальную схему отредактировал и пометил разноцветными рамками функциональные блоки
Даже сам Jan Didden пожаловал в тему (известный на западе разработчик), который и предложил убрать те резисторы R109,111 для увеличения тока.
Что касается выбора трансформатора для оптимального падения напряжения, то наверное эта простая рекомендация оттуда уместна:
For moderate load current (<=500mA), use 9V AC for 9V DC output or below, use xV AC for xV DC output for x >= 9.
Т.е. для вых. напряжений от 5V до 9V берём трансформатор с 9V переменки на вторичке, для вых. 12V - 12V переменки и т.д.
Однако у некоторых возникали сложности с падением вых. напряжения на больших токах, что исправлялось в большинстве случаев просто увеличением мощности транса, например с 15W до 30W и более. К тому же многие ставят трансы из Китая, которые мотаны чрезмерно экономно, и часто не держат номинальную нагрузку, и вых. напряжение снижается.
Наверное поэтому продавцы закладывают увеличенную разницу между вх. и вых. напряжениями, и дают уже такую рекомендацию для выбора транса:
Спойлер
if need DC5V output，pls use AC9V input，R8 install 1K
if need DC9V output，pls use AC12V input，RB install 4.7K
if need DC12V output，pls use AC15V input，RB install 10K
if need DC15V output，pls use AC18V input，RB install 15K
if need DC18V output，pls use AC21V input，RB install 18K
if need DC24V output，pls use AC24V input，RB install 22K
Можно конечно заморочиться и посчитать всё досконально для конкретного случая, как пример в посте #95 в части (2) bButcher приводит длинную формулу, которая учитывает такие параметры, как допустимые флуктуации сети ±10%, повышение вых.напряжения у недозагруженного транса, падение на диодах выпрямителя, которое у разных типов диодов отличается и повышается с ростом тока потребления.
Правда там формула приведена для вычисления получившегося падения Vce через транзистор для понимания, какой радиатор будет необходим, но ничто не мешает посчитать обратно уже с известными минимальными напряжениями насыщения коллектор-эмиттер и база-эмиттер (Vce sat и Vbe sat в даташите) главного рег. транзистора, для получения минимально необходимого входного напряжения. Ещё можно ввести в формулу падение напряжения на токоограничивающем резисторе R107, которое будет увеличиваться с ростом тока, хотя если этот резистор поставили номиналом 0.1ом (что даёт ограничение тока в 6.5А), то этим падением можно и пренебречь.
Также заслуживает внимания предложенная bButcher в посте #128 модификация для возможности запитки трансформатором меньшим, чем с 9VAC напряжения вторички, для выходного 5в
Спойлер
If you plan to use 6/7VAC input, than change R104 to 3.3k will give you ~6.5V op rail voltage. And also change R102 to 1K to maintain the proper zener current. But the problem is at high current (>1A), MJE15034’s hfe will drop significantly so OPA2134 need more than 6.5V to supply the needed driving current. The solution is change it to some higher rating power transistor like D44H11.
6V transformer is kind of risky, you must consider rated lowest line voltage is 94%*230V.
Дело в том, что ОУ вместе с ИОН в этой схеме питаются собственным стабилизатором 10В, состоящего из стабилитрона и резистивного делителя. 10В было необходимо минимально для работы таких старых ОУ, как TL072. Суть модификации в изменении номинала R104 делителя для снижения напряжения питания ОУ, и замене транзистора на D44H11. Ну и конечно сам ОУ заменить. Например, та же TL072 от JRC (NJM072C) может работать уже от 8в, а современная от ST даже от 6в. В теме ещё были предложены замена ОУ на ещё более современные TLE2072 (5в мин. раб. напряжение) и OPA2992 (2.7в мин. раб. напряжение).
Также, при запитке трансом 9VAC и меньше, важно заменить токоограничивающий резистор первого стабилитрона с 10Ком на 4.7-5Ком, т.к. при таком малом напряжении ток через стабилитрон получается меньше 1mA, а нужно, чтобы было 1.5-2mA. В посте #126 об этом.
Ну и для желающих увеличить максимально ток, в посте #328 собраны все рекомендации для этого.
7 лайков
По моему опыту Studer 900 с точки зрения результата более отзывчив к замене штатного силового кабеля на приличный (чем выше уровнем, тем лучше), чем на вылизывание качества DC кабеля (достаточно средних по качеству разъемов и косички из 4х медных (лучше 5N/6N) многожильных проводников сечением от 0,25-0,35 мм2 каждый с непосредственной изоляцией проводников полиэтиленом/полипропиленом/fep/ptfe/полиуретаном. Главное не пвх/pvc. И с учетом направленности проводников.

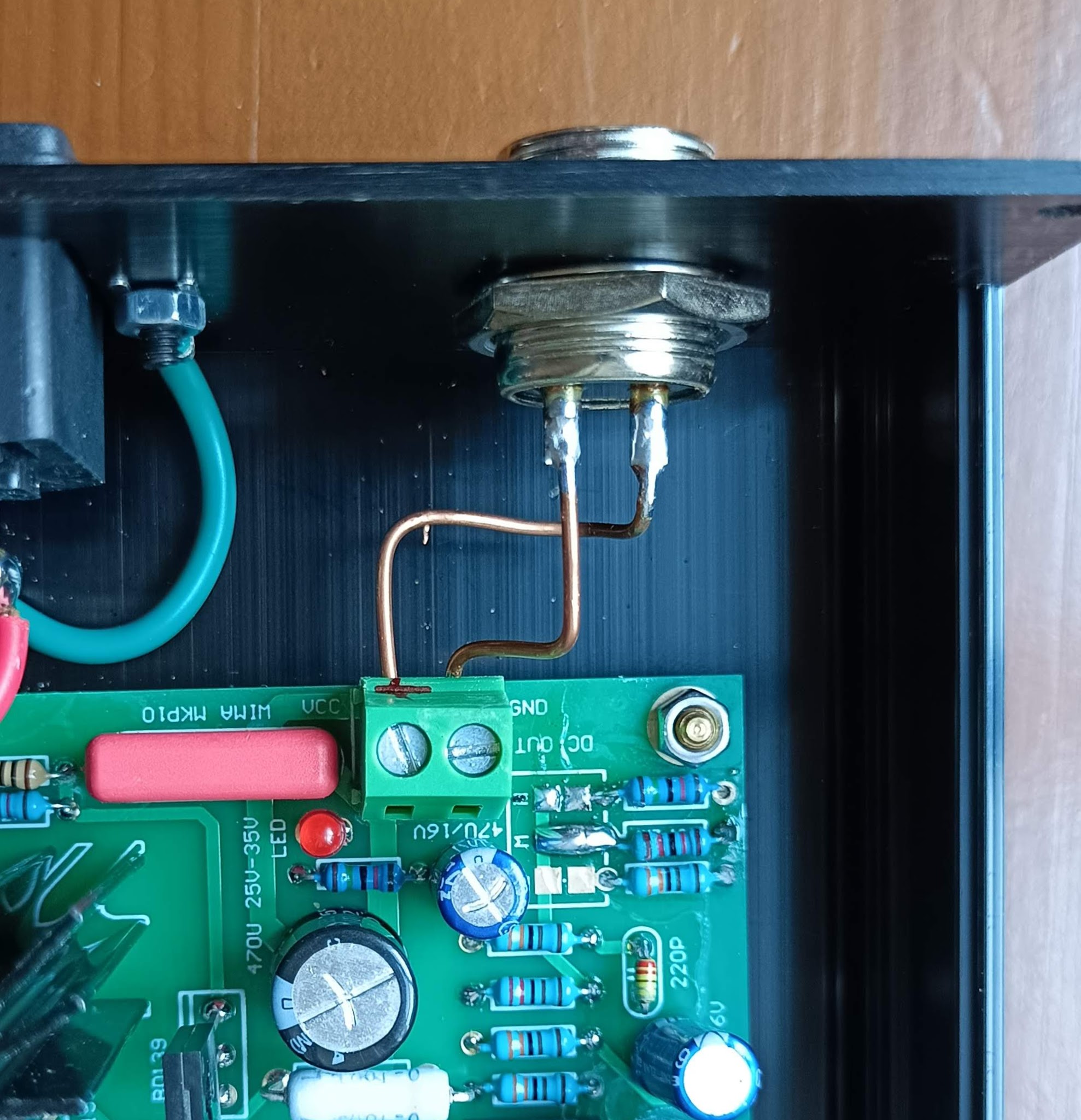

И еще обязательно заменить провода между платой и выходным разъемом. Можно просто на голые медные моножилы хорошего качества сечением лучше ближе к 1 мм2 (с учетом направленности проводников). Без этой замены игры с DC кабелем вообще малоэффективны.
2 лайка
Ну при такой своей цене, он просто обязан всех победить!
Ничего особенного в цене. Местные умельцы аналогичные оценивают идентично.
