Кхм… терзают меня смутные сомнения… Тпска конечно относится к классу LDO (Low Dropout), то есть с малым падением напряжения, но для корректной работы цепи стабилизации это падение напряжения должно быть - то есть должна быть разница между напряжением на входе и выходе. А у Вас на вход “платы с ТПС” подается 12,01 вольта с выхода снимается 11,999 вольт. То есть разница между входом и выходом отсутствует.
3 лайка
Не могу тут подсказать, для меня главное - играет!)

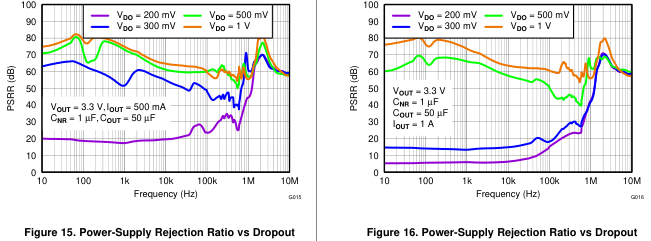

Правильно Андрей сомневается - TPS7A47 для корректной работы нужно минимальное падение напряжения 307mV при токе 1А, а лучшие показатели PSRR (подавление шума и пульсаций) показывает при падении 1V и выше, как показано на графиках в даташите:
Поэтому в вашем случае нужно либо чуть поднять напряжение на выходе БП Studer, либо чуть уменьшить напряжение на выходе стабилизатора TPS.

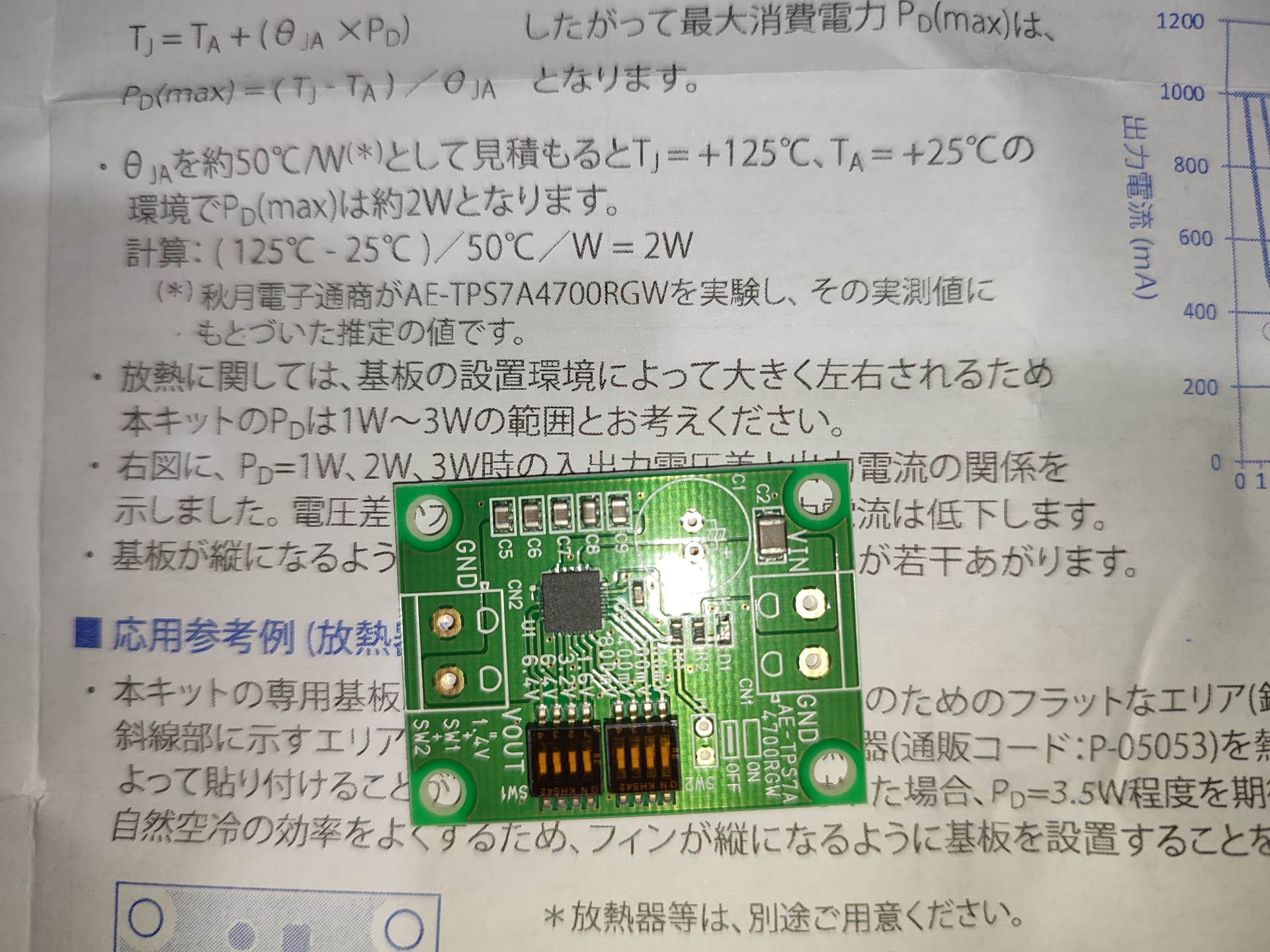

Учитывая, что многие роутеры могут работать и от меньших напряжений, чем 12V (обычно 9V уже хватает), то я бы уменьшил напряжение на выходе TPS7A47 до 11 вольт. Если ваша японская платка с этим стабом именно эта, то напряжение там легко настраивается микропереключателями:

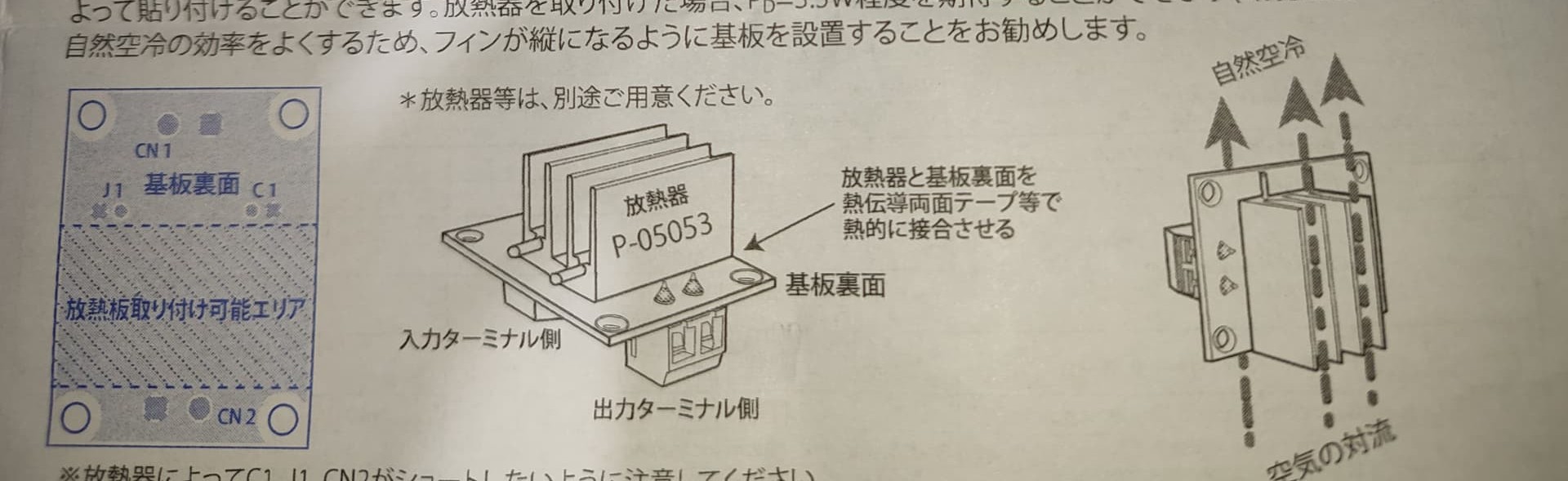

И конечно же не забыть про радиатор на TPS-ку
2 лайка
Спасибо за совет, платка да, такая, но по ее мануалу или 9 или 12 вольт, 11 вольт не выставить. Только если 9 вольт выставить и попробовать, заведется ли роутер. Но тогда разбег будет 3 вольта. А радиаторы, да, купил тоже уже, завтра поставлю. Но плата не греется на удивление. Но звука прибавила очень хорошо!
Так падения напряжения нет. Чего ей греться. А звук поменялся из за емкостей на плате.
5 лайков
В мануале лишь самые ходовые напряжения указали. Напряжения вы можете сами выставлять какие угодно, следуя формуле из даташита: 1.4V (базовое внутренне опорное напряжение) + сумма напряжений соответствующих переключателей.
У вас сейчас скорее всего на землю соединены следующие переключатели: 0.2V, 0.8V, 3.2V, 6.4V - что в сумме с базовой 1.4V даёт выходное напряжение 12V.
В таком случае, для получения 11V на выходе, вам нужно выключить переключатели 0.2V и 0.8V. Должны остаться соединёнными на землю лишь два переключателя 3.2V и 6.4V - это в сумме с базовой 1.4V как раз даст на выходе 11V.
После перенастройки на 11 вольт уже будет греться, и радиатор нужен будет обязательно!
2 лайка
Да, так и есть, попробую. Спасибо!
Существует два разных понятия: dropout - это падение напряжения на силовом элементе стабилизатора, по факту падение напряжения на выходном транзисторе. А второе это разница между входным напряжением и напряжением стабилизации. Входное напряжение подаваемое на стабилизатор должно быть на 10-30 % больше стабилизируемого напряжения, оно необходимо для поддержания стабильного напряжения при изменении тока потребляемого нагрузкой. Чем ниже выходное сопротивление первичного источника питания, тем меньше этот запас требуется. В современных заводских изделиях в которых мне попадались стабилизаторы Texas Instruments серии TPSA , запитанных импульсным первичным источником питания, разница между входным и выходным напряжением была 1-1,5 вольта. В процентом состоянии это конечно мало, но это прям минимум ниже которого опускаться уже не стоит. Иначе прока от стабилизатора не получится, не будет запаса напряжения для стабилизации.
3 лайка
У меня ЛБП, но попробую завтра 11 вольт выставлю, послушаю. А радиаторы уже приклеил, глянем как будет греться.
Так и на Studer’е можно напряжение поднять вроде, подстроечным.
Вот тут вопрос - как можно было “испортить” студер900, чтобы добавление пары тройки емкостей ему на выходе так повлияло на звук? И вероятно ненулевой импеданс, (может даже частотнозависимый??), у “холостой” ТПСки включенной как перемычка, тоже может влиять вкупе с емкоcтями.
Там еще и три перемычки есть, диапазоны выставлять. И в общем случае я бы наоборот снижал напряжение, чтобы падение напряжение больше было. На диюайаудио-форуме несколько фидбэков было о проблемах, когда неудачно выбирали трансформатор по напряжению, чтобы падение было поменьше и нагрев соответственно тоже. У @Nikki1 судя по его отзывам картина примерно такая же - не греется китайский Студер900, хотя должен бы.
Айдар, есть какие либо соображения о нормативном падении напряжения на схеме клона Студера900? Неоднократно встречал мнения,что “как у Сигмы11”, но так ли это на самом деле вопрос открытый.
Да никто и не портил студер. Расклад такой - с нормальным dc студер играет лучше чем со стоковым, это факт и понятно. Добавил плату с нормальным dc - добавилось именно мэджика. Снизил напряжение на плате до 11 вольт, т.е. на 1 вольт - играет примерно одинаково - что с платой, что без, мэджик ушел покурить видимо)) Играет отлично, сцена, все есть, но чего то не хватает. Эффект примерно как от клока. В лоб - что с ним что без него, а если долго слушать с ним и потом его убрать - чего то не хватает. Оставил плату в итоге с выходом 12В, так нравится больше. Попробую еще другой dc кабель - чисто медный на разьемах моносаудио, и уберу серебро из платы, попробую так, поэксперементирую. Это лично мои выводы, у кого то в другой системе будет по другому. Теория одна, факт другой
Если речь про снижение напряжения выхода платы на ТПСке - то уже хорошо, плата стала работать так как это было задумано ее конструктором.
1 лайк
Попробовал также на 11 вольт на стоком кабелем DC - прирост есть, его слышно, но не такой как с DC Xangsane)) Вывод такой - платка действительно стоит внимания, можно поиграться напряжением, проводами dc и половить изменения. У кого есть такие - попробуйте, напишите, интересно. У коллеги система в разы дороже моей и на холостом ходу плата также дала мэджика, это факт.
Привет!
Бояре, что можете сказать про такой ЛБП с Али?

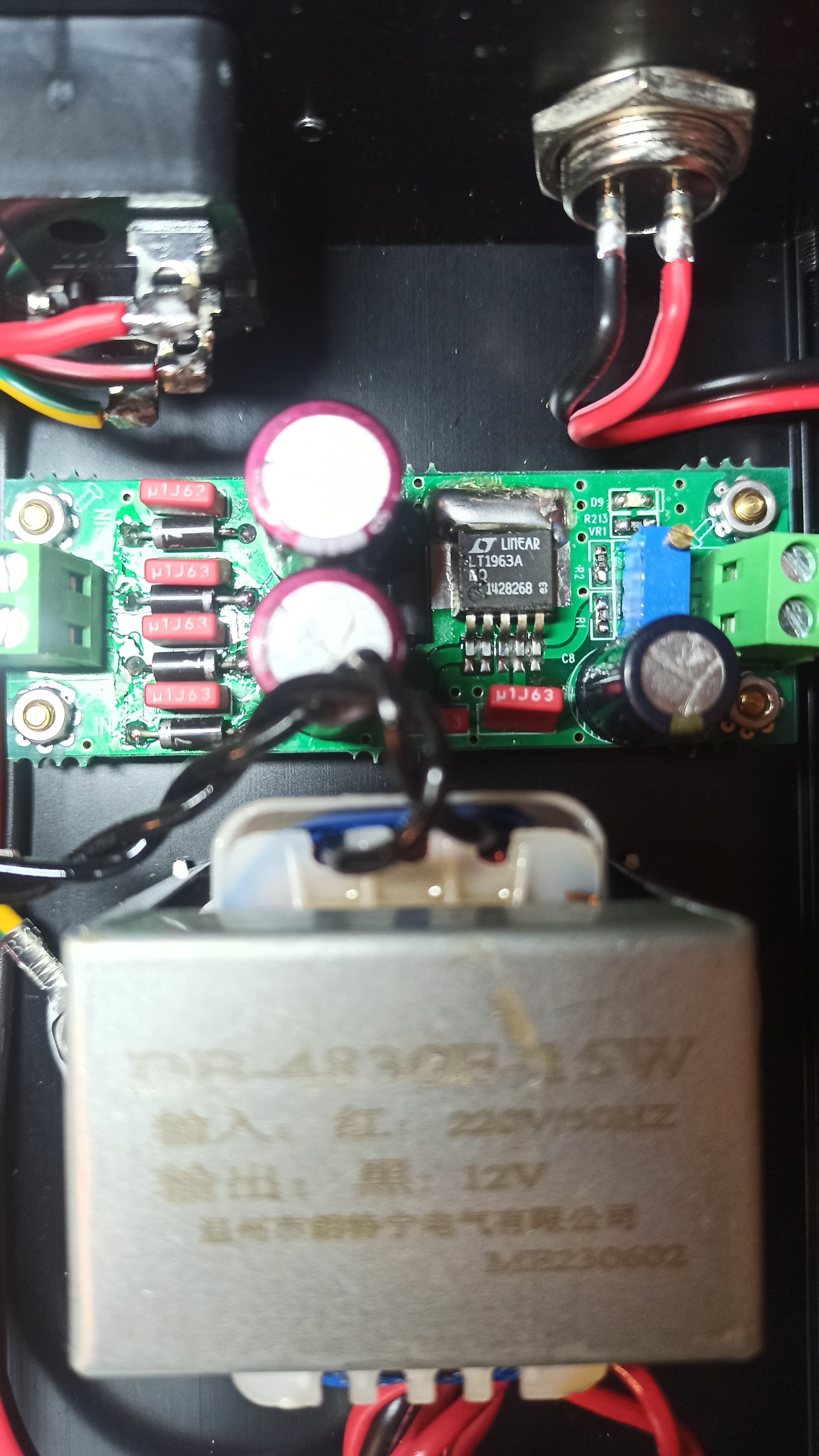

Напряжение на выходе 5,04в, думаю питать им роутер на чистом берегу.
Так, питайте. А роутеру сколько надо?
1 лайк
5в. Так-то подходит, я про качество хотел уточнить. Понятно что оно не очень, но хотя бы понять не полный ли отстой
Судя по фото, полный.
2 лайка
Намоленные же есть от того же LHY, или Студера. На том же Озоне.
1 лайк
Покупаем, потом спрашиваем, читаем. Двойная переплата. Зачем?
