Ага, причем появляется еще один изврат кабеля DC2.1 → USB-C, теперь этот разъем похоже везде где надо и не надо будут пихать. Чтоб запитать с линейного БП появившийся IFI LAN iPurifier Pro приходится решать квест, брать переходник, искать-заказывать подходящий шур (вроде есть, но хз из чего сделан и на конце USB-A, т.е. опять переходник) и т.д.
ПОУБЫВАЛБЫ
Я Wiim питаю через переходник. Со стороны виима. Вроде влияния практически нет.
Смотри, что есть на AliExpress! Адаптер питания SD&HI 5.5x2.1 мм на USB Type C за 245 ₽ - уже со скидкой -14%
https://sl.aliexpress.ru/p?key=XXWR3cj
Александр, подскажите, пожалуйста, usb чип VL716-q4 тоже можно отнести к малошумным для музыки?
Ниразу не попадались hub-ы на этом чипе. Поэтому ничего сказать не могу. Из доступных к покупке на VL817 , как выше по ссылке, один из лучших.
Не, этот чип не в хабе. Это я хотел сравнить звук flac с флешек и ssd и увидел, что у dexp чип VL716-q4
По даташиту в чип интегрированы два преобразователя: линейный 5в-3.3в и импульсный 5в-1.2в. Причём эти 5в раздаются и на usb порты. Сейчас по такой топологии делают большинство контроллеров - это стандартное исполнение. И “шумы” напрямую зависят от качества этих преобразователей. Предыдущие поколения контроллеров делали с одним интегрированным преобразователем на 1.2в и развязанным питанием портов по линии 5в, что существенно снижало риск получить помехи.
А кстати, зачем? Ну меньшее падение на шоттки а толку?
Ультрафасты или хексфреды не лучше будут?
Приветствую всех! Может, посоветуют знающие люди, оптимальный ЛБП для WiiM Pro ?
Привет!
В ветке виимов их на любой вкус и кошелёк)))
Выражаю благодарность Александру за плату линейного источника питания. Долго мучалась с выбором корпуса, поскольку оч высокий конденсатор на той плате, поставили на всякий случай перед платой мне фильтр (простненький) По звуку я особой разницы с китайской studer 900 не поняла, звучит вроде так же, но оч оч долго плата прогревается. Китайский зазвучал быстро в течении 2 дн, эта грелась около 10. Заказала моножилу у хайфай мена на авито, какой то вестерн 0.5мм на работе мальчик обещал припаять к нему разъемы ояд, разъем так же заказала, возможно это даст прирост к звуку плате стоимостью 6500р, иначе я либо глухая либо не понимаю всех тонкостей. Главное что отправлено и что работает.
Так шоттки тоже подзвякивают (вернее уж контур подзвякивает с индуктивностью рассеяния вторички, но для простоты пусть будет так), невзирая на нулевое Trr. Лечится снаббером во вторичку.
Снаббера у неё на фотке нет.
В статье Шоттки позвякивают на меньшей частоте доступной регулятору. Обычный же диод у них звенит за пределами регулятора. Если опираться на эту статью, то замена оправдана.
Но есть и другие авторы, у которых выходит, что смысла нет, только снаббер / софт-рекавери.
Здравствуйте.
Это о системе в целом, или относится непосредственно к блокам питания ?
Только к блокам питания. Я не зря написал что в мире таких никто не делает. Есть большое количество программируемых блоков питания, в том числе и лабораторных, где можно выставить напряжение. Но никакого спектрального анализа напряжения на нагрузке и DSP обработки там нет.
Поменял наконец то стоковый dc кабель от Studer900 30Вт на посеребренку от Xangsane и добавил японскую DIY плату tps7a (товарищ подогнал). Звук добавил очень хорошо, особенно в части послезвучий, разделения инструментов и сцены. Яркости не добавилось. Теперь слышно каждый инструмент как бы отдельно. Добавилось слоистости. Звук окончательно оторвался от акустики. Попробовал с платой и без. Разница точно есть, с платой интереснее. Стало больше мэджика и вовлекатора. Причем со стоковым dc кабелем влияние платы гораздо лучше слышно, чем с dc Xangsane. Вот сам не поверил, пока не послушал.
И проверил заодно на нормальном мультиметре напряжение БП - 12,01 Вольт, как и заявлено китайцами.
Не очень понятно что и куда и как добавилось. Как я понял - есть Студер900 с выходом 12 вольт и ему на выход была добавлена дополнительная плата стабилизатора на ТПСке. А на выходе этой платки какое напряжение?

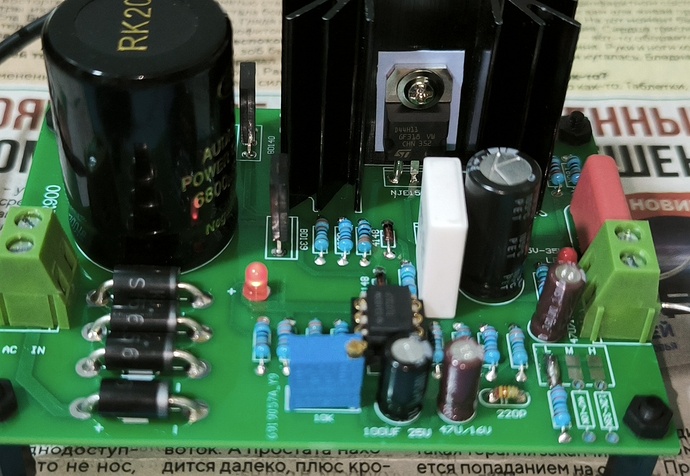

Студер900 вообще любопытная штука, тоже заказал платку одноканальную, собрал сразу с заменой всех электролитов, диодов (поставил быстрые sf56) и силовой транзистор по совету Александра @Shoker запаял D44H11.
На вход подал 9 вольт переменки, выход 5 вольт постоянки, кинул на прогрев нагрузив резистором на ток полампера. Ожидаемо стабилизатор горячий, весьма.

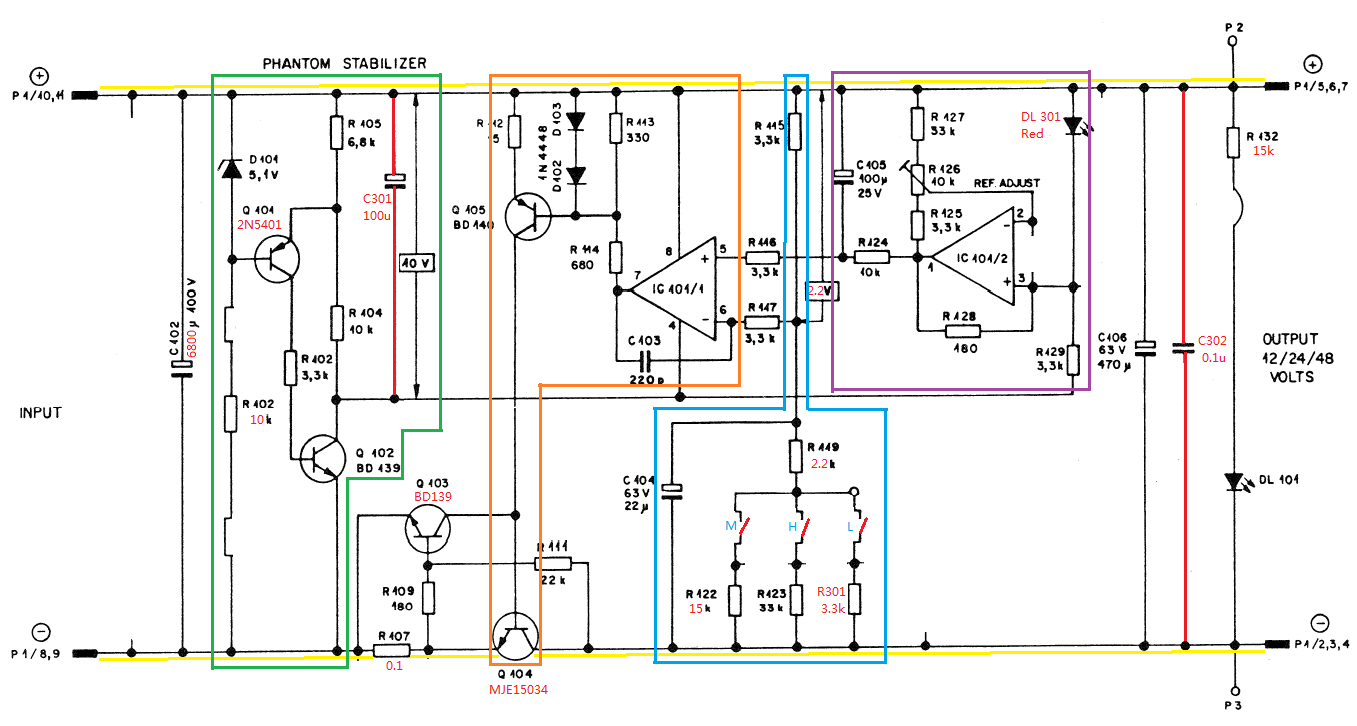

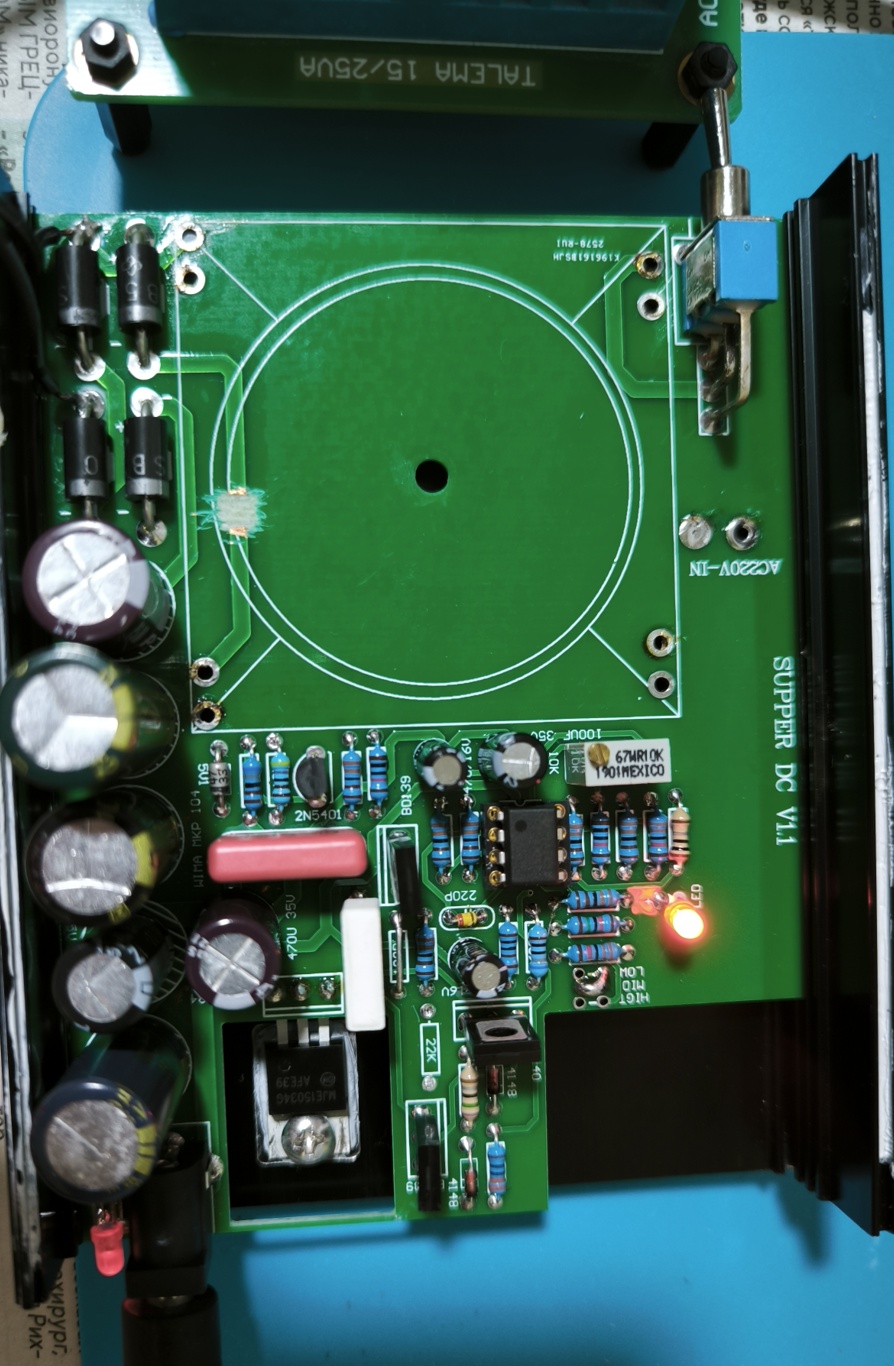

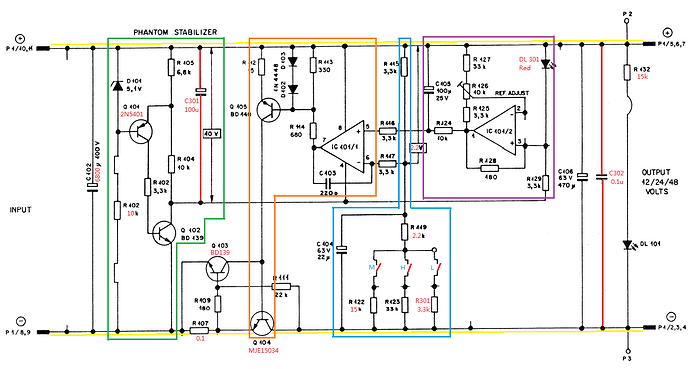

Попутно достал из шкафа изначально бракованный коробочный Студер900, который никогда не работал нормально (напряжение колом падало, на ХХ нормативные 5 вольт, при малейшей нагрузке минус полвольта, при нагрузке побольше еще сильнее снижалось напряжение). Пытался раньше починить, соединив вторичные обмотки трансформатора последовательно (талема 25ВА там была, 7 вольт две вторички), чтоб увеличить падение на схеме стабилизатора - не помогало, снижение напряжения на выходе сохранялось при минимальных нагрузках. В этот раз вроде починилось - выкинул два резистора из обвязки силового транзистора, R111 просто удалил, а R109 закоротил. Стаб заработал как надо, даже при 8 вольтах переменки на входе.
Но червячок сомнения все таки остался, а какое же оптимальное падение напряжения на этой схеме? Трансформатор с каким напряжением брать для 5 (или 12) вольт на выходе?
Напряжение на ее выходе какое?
