На авито самосбор из платок с али, много. Или же просто ЛБП с али с накруткой цены, тоже встречается. Обсуждали уже выше в ветке.
А разве у r-core секционированы первичка и вторички? Мне казалось, что вторичка поверх первички.
Сможете измериить ёмкость? Прям в неработающем бп.
1 лайк
а если по-русски?))
какую модель в итоге брать под мост?
А для импульсных БП, разве, нет своей темы?
1 лайк
Никакую по опыту. Минвелы лучше только штатных импульсников, но хуже нормального линейника. Хотя конечно на вкус и цвет.
2 лайка
я как раз на замену одного из штатных, один лбп фарад у меня есть
Может и так, но думаю есть разные варианты. Надо распилить какой-нибудь сгоревший (только их пока нет).
Вот тут как?
К сожалению нет, т.к. всё уже собрано и задвинуто за стойку.

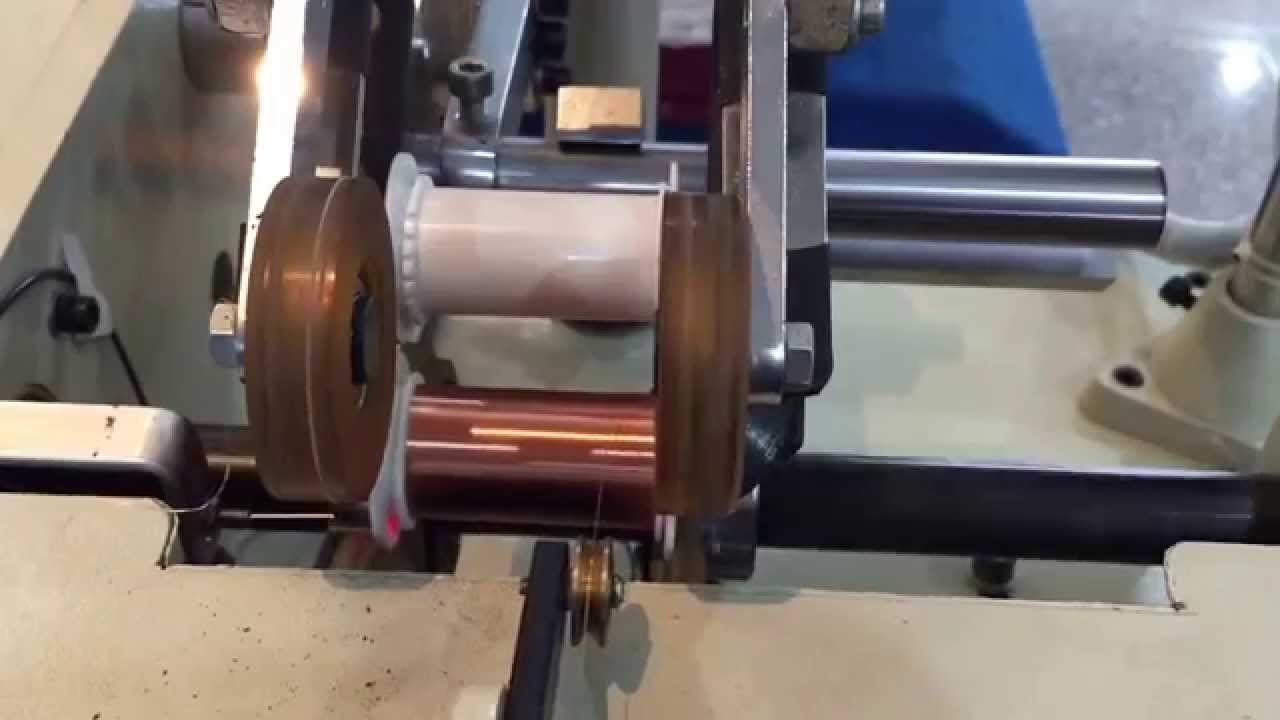

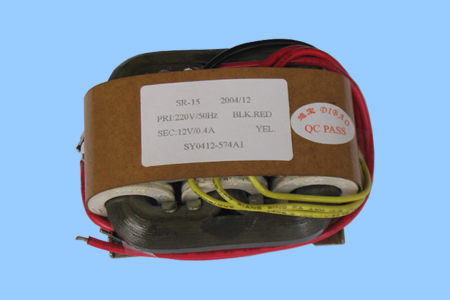

Ну, видно же, что намотка на всю ширину шпули. Да ещё таких две, с половинками первички и вторички. Ёмкость удваивается. R-core близок к тору - зазоров в сердечнике нет, как в Ш-сердечнике. Насыщение зависит от индукции, так же, как и у тора.
Плоский, да, удобен для невысоких корпусов.
2 лайка
Везде пишут что ёмкость меньше.
Надо глубоко вникать - материал и круглое сечение сердечника, круглые, ровные обмотки. Всё не так просто, как кажется.

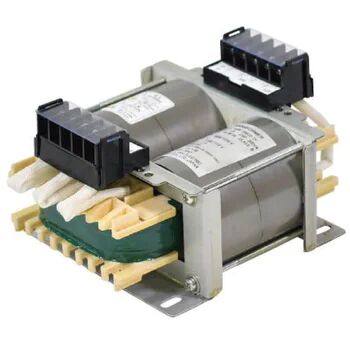

Угу, вот такие конструкции любопытнее… везу себе на опыты.

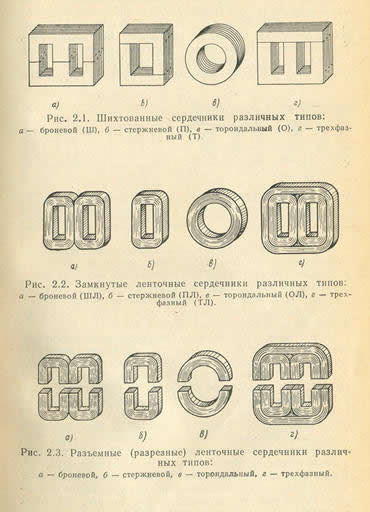

броневой сердечник. из какого материала?
Не задавался вопросом.
Производитель 今井電機, у него много такого в ассортименте.

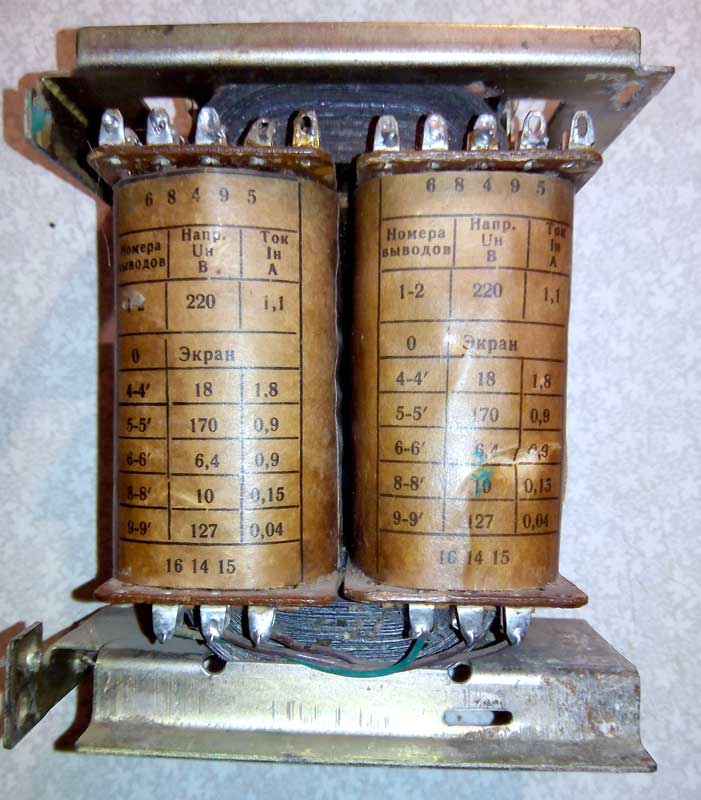

Меньше потому, что площадь соприкосновения обмоток меньше, чем у тора. Сами обмотки практически такие, как у ПЛ трансформаторов.
1 лайк
поверх обмоток виден сердечник - броневой.
1 лайк
Точно, у меня местами обмотки и сердечник поменялись!
1 лайк
Поделитесь пож-та опытом, кто как платы в алюминевом корпусе крепит? И какой кабель лучше использовать для соединения платы ЛБП с вхрдным инлет разъемом?
Я сверлю дырки и ставлю на нейлоновые стойки из такого набора:

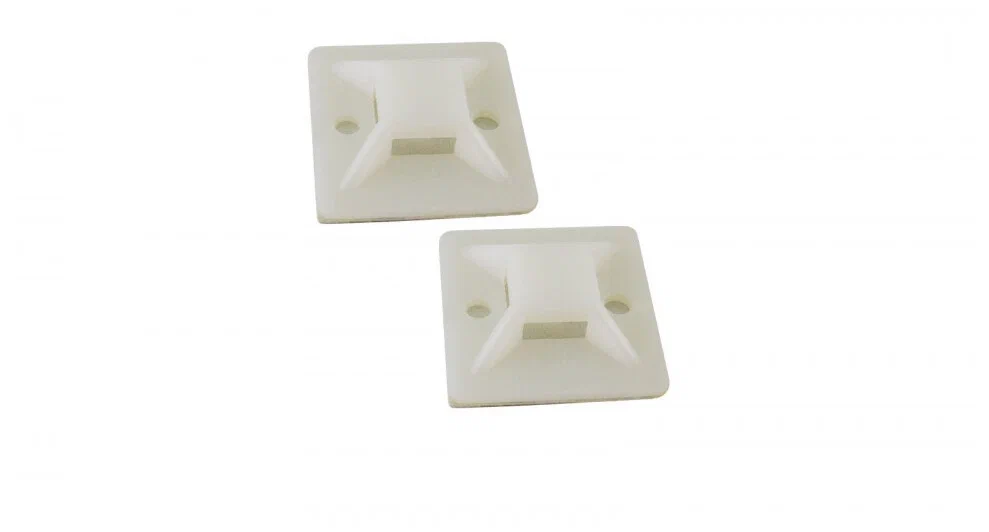

Если лень сверлить и плата легкая, то можно поставить на Площадка под хомуты SAP-20 20x20mm самоклеящаяся:
Если на плате стоит тяжелый трансформатор и предполагается транспортировка, то лучше ставить на латунные стойки и крепить металлическими винтами.
Соединение к инлету, если не хватает длины выводов самого трансформатора, можно делать обычным электротехническим медным проводом. Если конструируете что-то ультимативное с заявкой на ХайЭнд, то лучше использовать аудофильские типа Oyaide 3398-16, Mundorf, Audioquest, винтажные Western Electric, Telefunken и т.п.
7 лайков

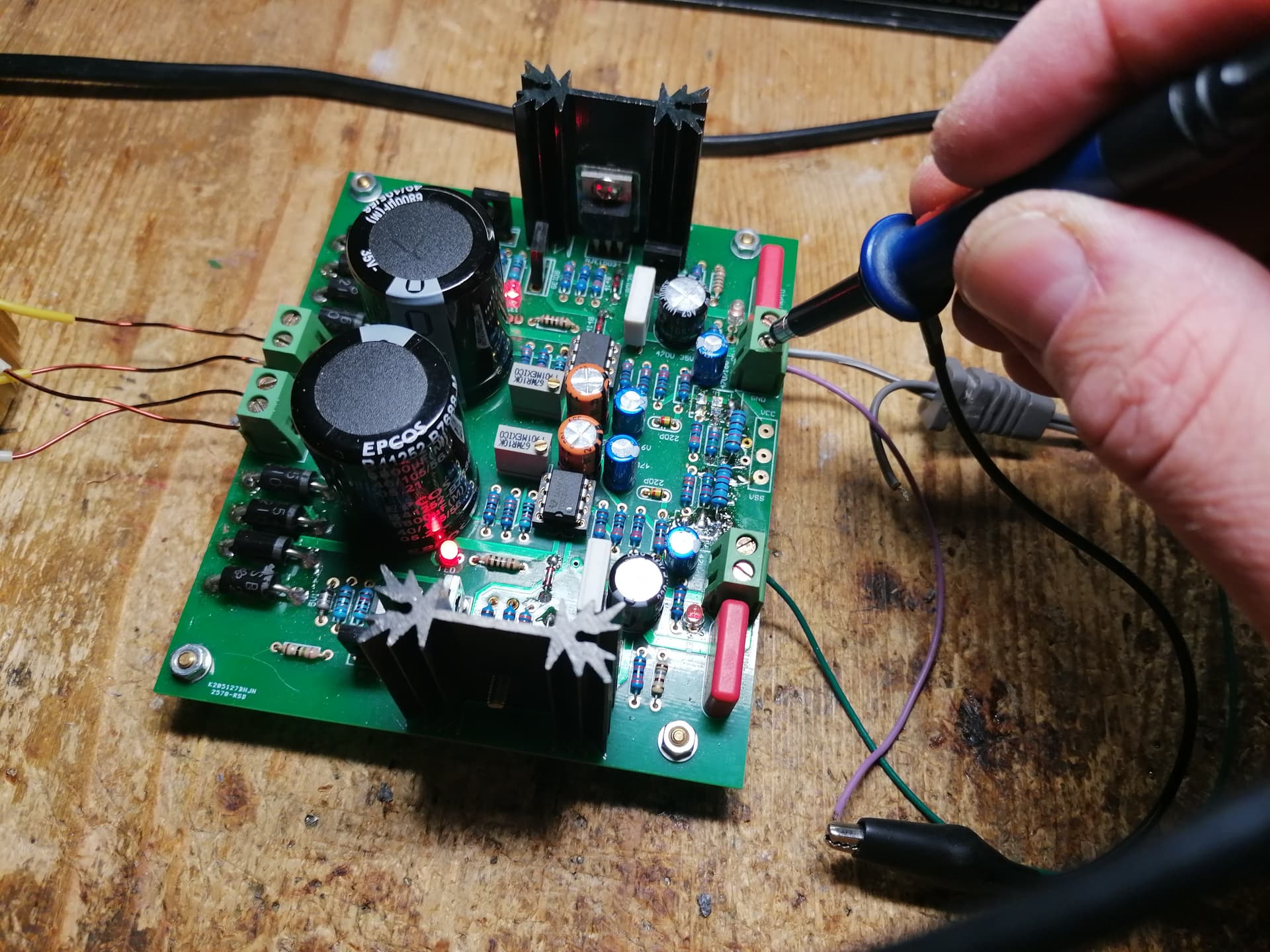

Сегодня наконец-таки собрался и потыкал щупом осциллографа в китайский ЛБП, реплику STUDER 900.
Нагрузкой служили Beagle bone на одном канале и ЦАП на TDA1543 на другом.

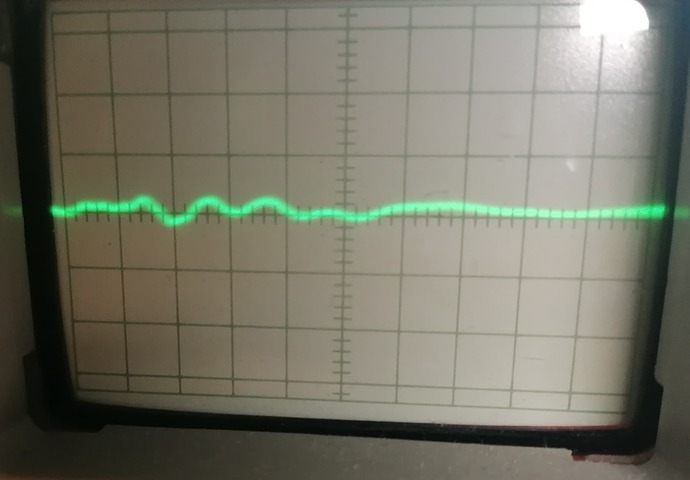

Все не так уж и плохо, с учётом того, что осциллограф установлен на пределе измерения 5 mV.
Ниже - переменная составляющая на этом пределе.
8 лайков
Как кстати то. Роман, а какое падение напряжения на Студере900 было? Моя лень такова, что я больше читаю, чем делаю, поэтому студер валяется разобранным, а чтение диюайаудио профильной ветки, содержит рекомендацию не менее чем 7 вольт ронять, прямо как на сигме.
