Да, именно это и имею в виду - всю цепочку от платы усилителя мощности до трансформаторов и далее к выходам RCA.
Ну, акустические клеммы (терминалы, закрутки и т.п.) - это не RCA.
Но заменить их можно. Влияют на звук и удобство пользования.
Из трансформаторов торчат собственные провода. Заменить их гипотетически можно, но нужно ли? Не говоря о том, что это тяжелая работа, обмотки остануться прежними. Смысл в чем?
Печатная плата оконечного усилителя - какая есть, такая есть. Можно её устранить и сделать усилитель заново, на площадке из текстолита, тефлона, дерева, всё навесным монтажом point-to-point. Можно и без площадки, т.е. работы будет еще больше.
Тоже выполнимо, но стоимость будет сопоставима со стоимостью всего усилителя.
Короче, смысл вашего вопроса остался для меня неочевиден.
Согласен со всем сообщением, и с постскриптумом.
Все понял, т.е. все провода. что идут с платы оконечника до транса и после него - это собственные провода транса. Просто я этого не знал, вот и задал вопрос. Спасибо за разъяснения. разобрался с вопросом.
Да. У AN выводы трансформаторов, сделаны на заводе при изготовлении трансформаторов.

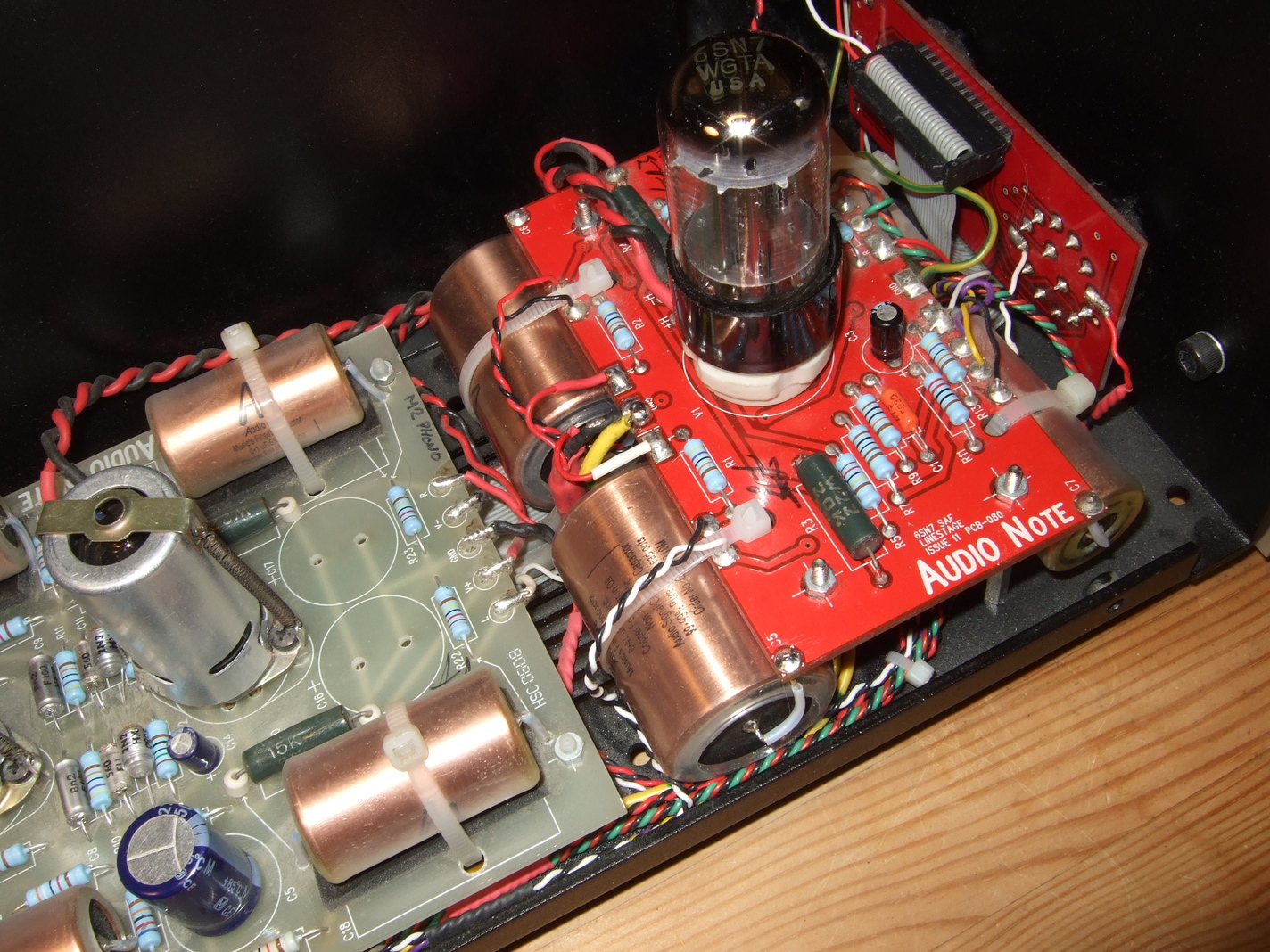

Вот и мой M2 вернулся из стационара.
Операция по пересадке почек прошла успешно.
Хоть он, у меня, парень и не шибко древний - но успел, где-то, подорвать здоровьице…
Хорошо, что вовремя попал в умелые руки - теперь снова в строю, бодрый и здоровый.
Всё прошло крайне оперативно, профессионально и чётко!
@Chief.Physician - спасибо!
Пожалуйста!
Надеюсь, когда погреете, расскажете, как со звуком стало.
присоединение корректора.
Тоже верно. А если нет корректора, можно просто кабель
Что-то даже захотелось заиметь замученный AN, чтобы таким же образом порадоваться после лечения…
Пока же я хочу вылечить старенький KRELL.
Задам тут вопрос специалистам про коммутацию питания на входных трансформаторах OTO SE. Сейчас сделано вот так:
Насколько я понимаю сделано на входное напряжение 240 вольт (стоит перемычка между 0 и 120). Напряжение в сети у меня 220…225. Стоит ли перекоммутировать на 220 вольт? Для этого нужно только перекинуть перемычку с 0 на 110?
С точки зрения улучшения звучания - стоит. А вот с точки зрения надежности - проследить за нагревом трансформатов, тем более что они оба у вас старой серии.
Переключение на 220:
Трансфоматор у передней стенки (первое фото) - перемычку поставить на 110 - 0, а коричневые провода (справа) перенести на один шаг влево, на 110.
Трансформатор у задней стенки - проделать те же операции, но в нижнем ряду.
Я так понял, что Голландскому спецу не понравился Англ усилитель и он его переделал)
Да.
Макс. градусов 60-70, но это уже не грани. Как по мне, и это слишком. Но могут быть и другие мнения.
60-70 градусов это действительно много. Если будут сильно греться придётся возвращать на 240 вольт.
сначала на 230 в, если всё равно раскаленные будут то выхода нет - на 240в.
На 230 это надо только перемычку 0-110, а коричневые провода на месте оставить?
наоборот - перемычку не тогать, а переставить коричневые на 110
Не угадал ). Тогда с этого варианта и начну.
Спасибо!
