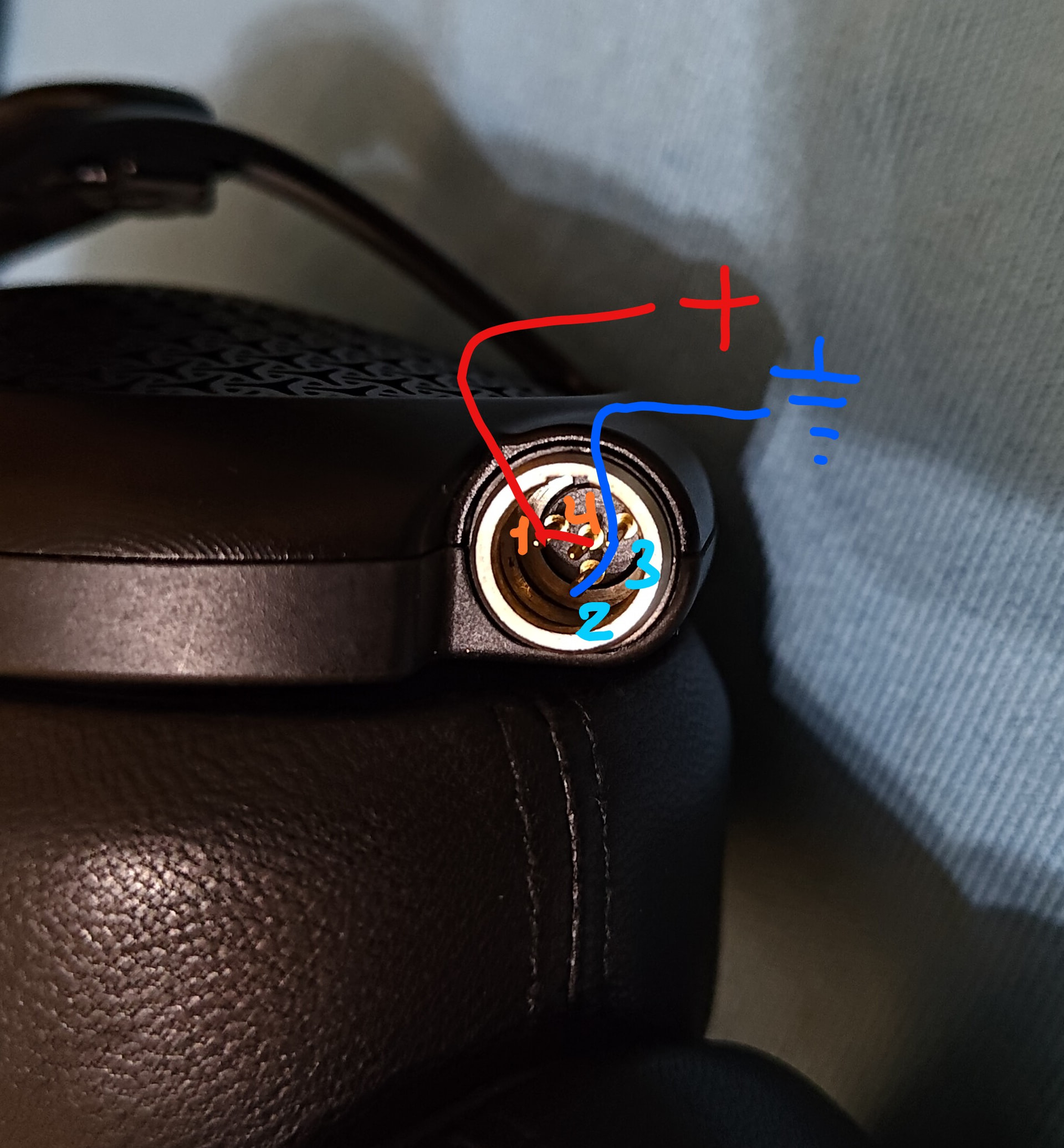

На схеме всё верно показано, но кенертон вариант не объединяет перемычкой на мини xlr 1 с 4 и 3 с 2, у кенертон только к 1 + и 3 - , а на схеме показано объединение 1 с 4 и 3 с 2 это видимо одизи вариант, а в своей основной распиновке 1 и 3 они одинаковы.
1 лайк
Да, на картинке универсальная распиновка, кеннертон в своих кабелях вроде тоже на нее перешли
кенертон стали объединять 1-4 и 3-2 ?
Что-то такое слышал, но можно уточнить этот момент у @Art_Ken :))

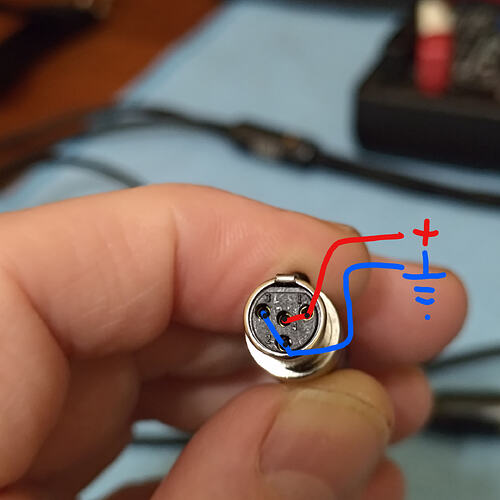

распаять строго по циферкам!
на схеме они с той стороны, куда проводник припаивается, обозначены
1 лайк
Это да, тут тоже паяльщику внимательно надо.
1 лайк
Привет.
Скажи, на Meze Empy распиновка стандарт? Перемычки (1-4 и 3-2) внутри есть?
P. S.: Прозвонил кабель и наушники.
Соединены 1-4 сигнал; 2-3 - земля.
1 лайк
да - стандарт “под Audeze”
перемычку на кабеле надо делать
