Планирую спаять кабель балансный для наушников, но не понимаю в тех. части.
На одном конце будет два mini Xlr 4 pin, на другом Xlr 4 pin.
Вопрос:
какой толщины подойдёт кабель и сколько в не должно быть жил?
Если у кого-то есть пример распайки, то буду безмерно благодарен.
основа есть в этой статье:

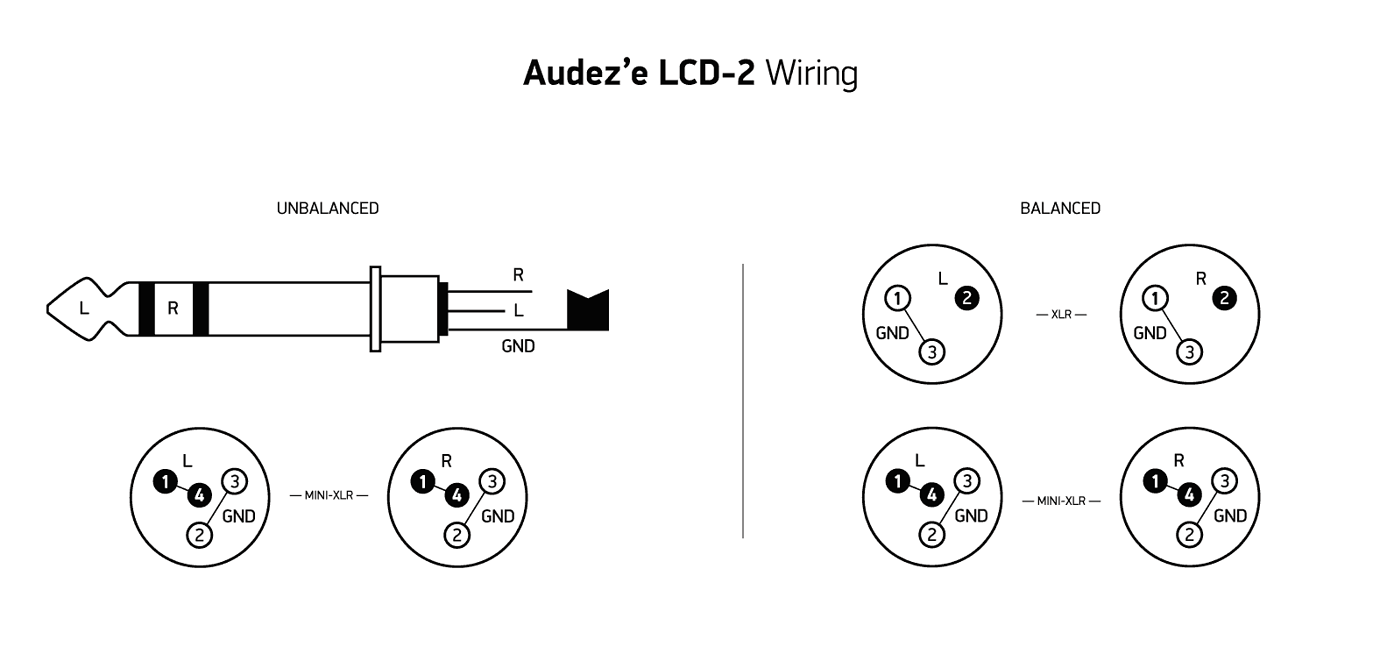

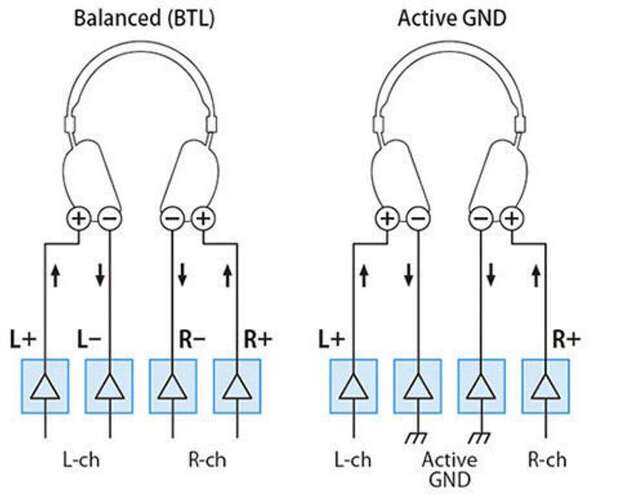

вам нужно будет собрать кабель по этой схеме:
соответственно кабель должен состоять из 4 независимых проводников

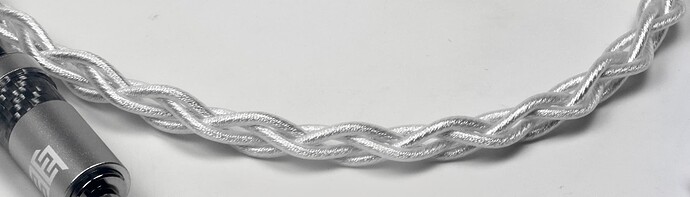

переплести их можно между собой типа такого
распайка 4-пин XLR
Николай. А если кабель баланс, и слушать его через переходник в небаоанс? Деградация будет?
тут столько факторов - ничего невозможно предсказать…
может быть деградация на уровне самого переходника, если он сделан из низкокачественных материалов… архитектура усилителя может быть такой, что балансный выход лучше…
а может быть и наоборот - небалансный выход музыкальнее, приятнее…
я раньше целую систему переходников построил - на разные наушники и с разными основными кабелями - и пришел к тому, что лучше всего если основной кабель и переходник будут из идентичных проводников - такой “комплект” работает лучше всего
если будут из разных, то эффект непредсказуем - от интересного до неприемлимого
но сейчас пришел к пониманию что лучше под каждый случай иметь свой отдельный кабель от источника до наушников, без переходников вообще
даже кроткий переходник с 6,3 на миниджек и то привносит влияние своё
но конечно это все весьма незначительные мелочи - в принципе если не сильно морочиться, то ради редкого использования (скажем внезапно от ноута послушать) можно конечно и не городить отдельный кабель, переходником обойтись
Спасибо за статью. Я ее видел, но всё-равно не в разумел.
У кабеля же будет два разъема mini xlr 4 pin. Получается две жилы идут на коннектор с 4 контактами. Как там быть?

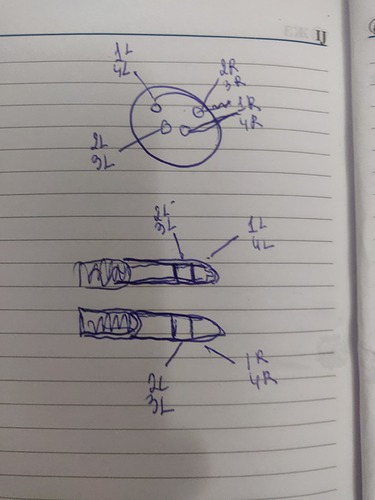

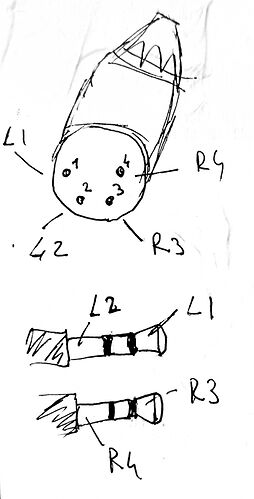

Вот, нарисовал вам схему распиновки. L - левый, R - правый. 1R - означает пин №1 правого канала. 1R4R - означает, что провод на выход приходит один, а контакты 1R и 4R на разъеме мини-XLR замкнуты перемычкой.
Собственно, 4 жилы и куда их паять. Толщина жил ограничена разъемом mini XLR (они миниатюрные) 0,3-0,4мм.
Как видно, балансное от небалансного отличается тем, что у небалансного минус общий - от обоих каналов приходит на S-контакт (sleeve) разъема Jack - он же TRS ( Tip - кончик, Ring - кольцо, Sleeve - гильза). У балансного минусы от обоих каналов приходят раздельно на разные пины разъема 4pin-XLR, или джеков TRRS (с двумя R-контактами).

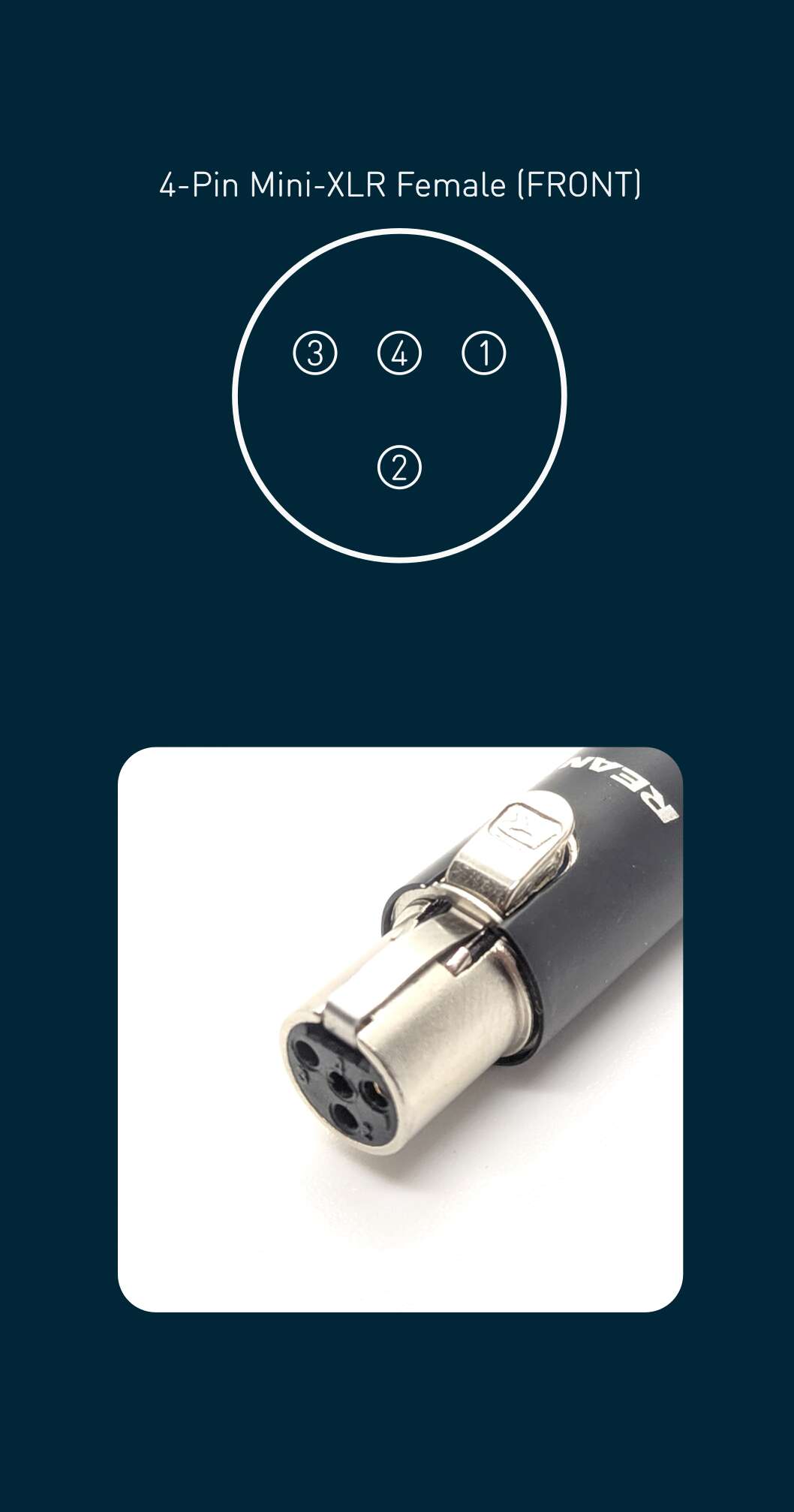

а это схема с лицевой стороны разъёма mini-xlr?
или со стороны пайки?
потому что в инете встречается зеркальное обозначение пинов
С лицевой
Добрый вечер!

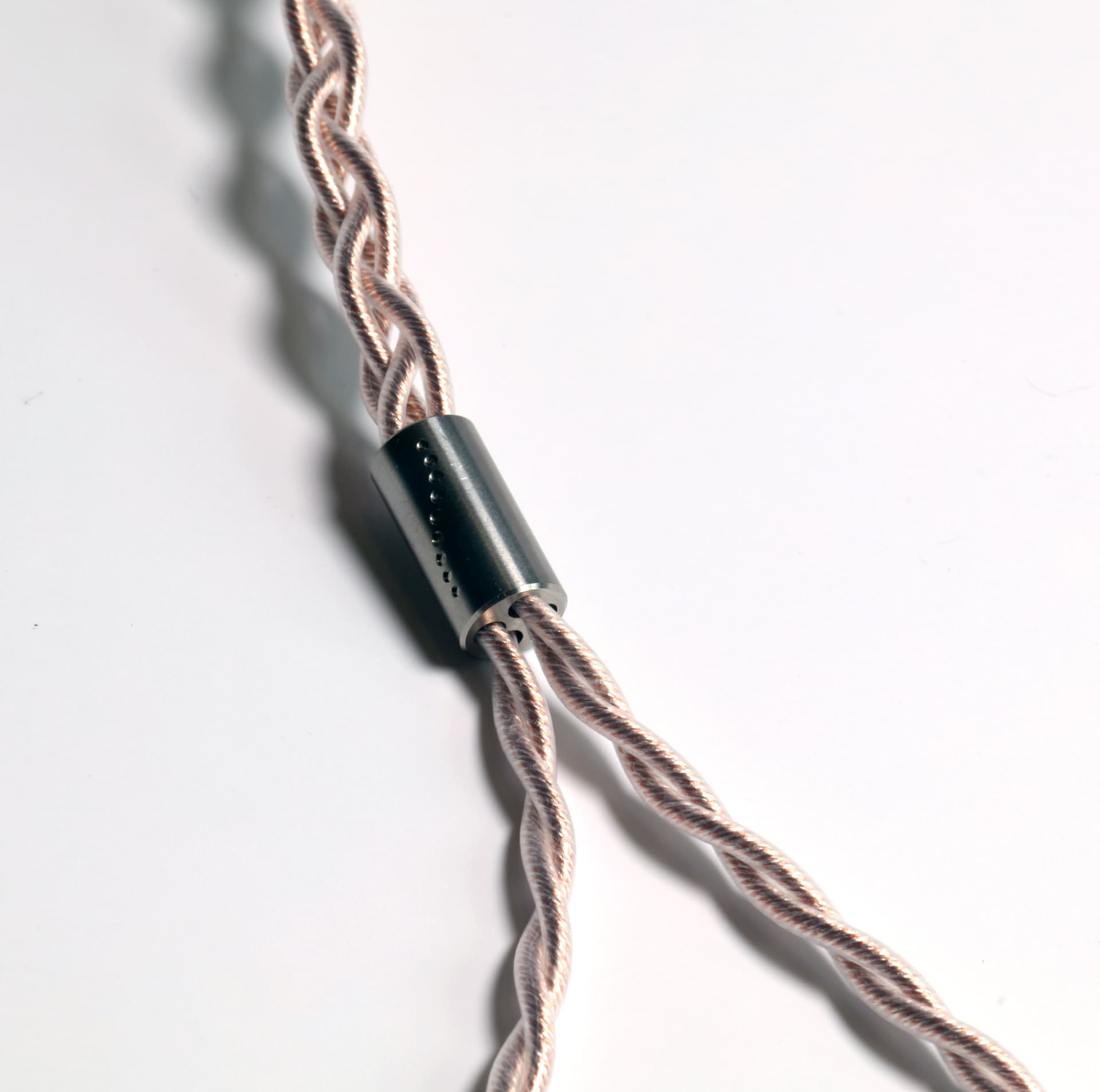

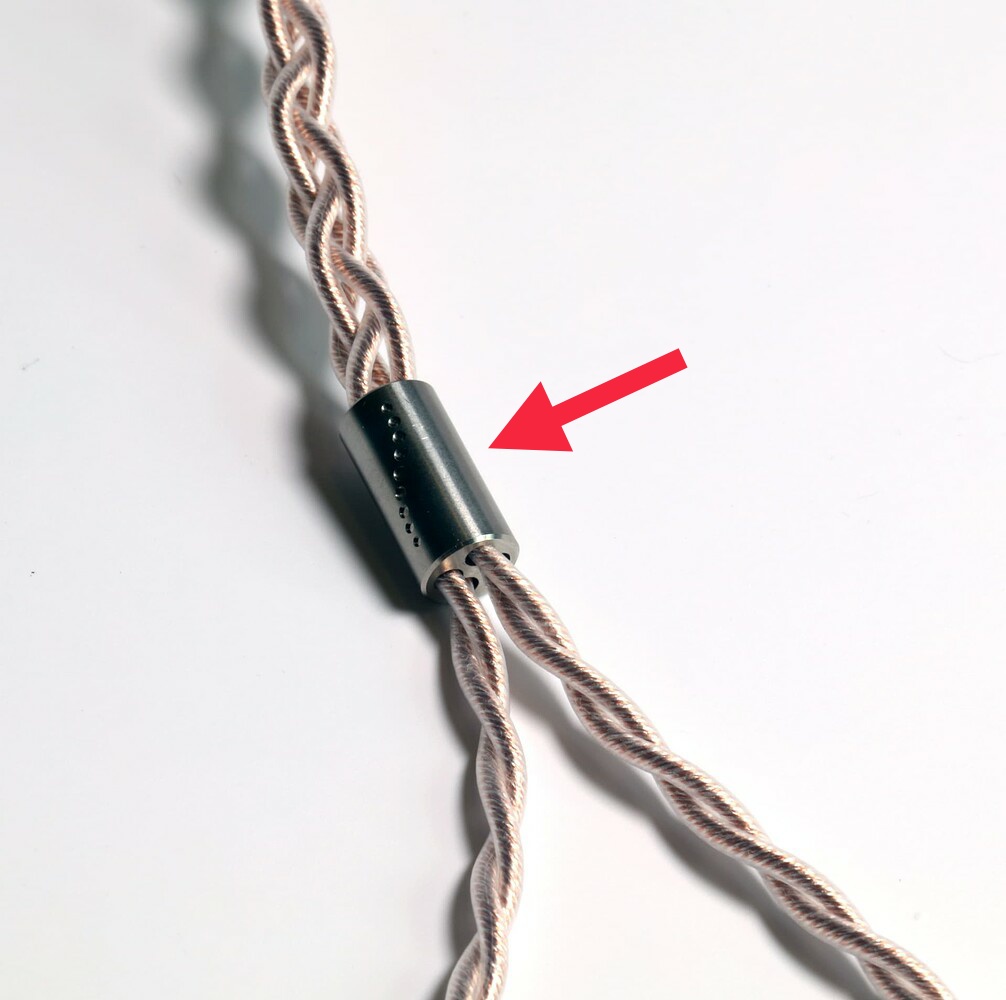

Подскажите, пожалуйста, как называется это делить кабеля на два канала для наушников?
Сплиттер
Он самый
Добрый вечер!
Прошу помочь ещё с вопросом.
Кабель для наушников на 8 жил. В усилитель идёт Xlr 4pin, а в наушники по jack 3.5.

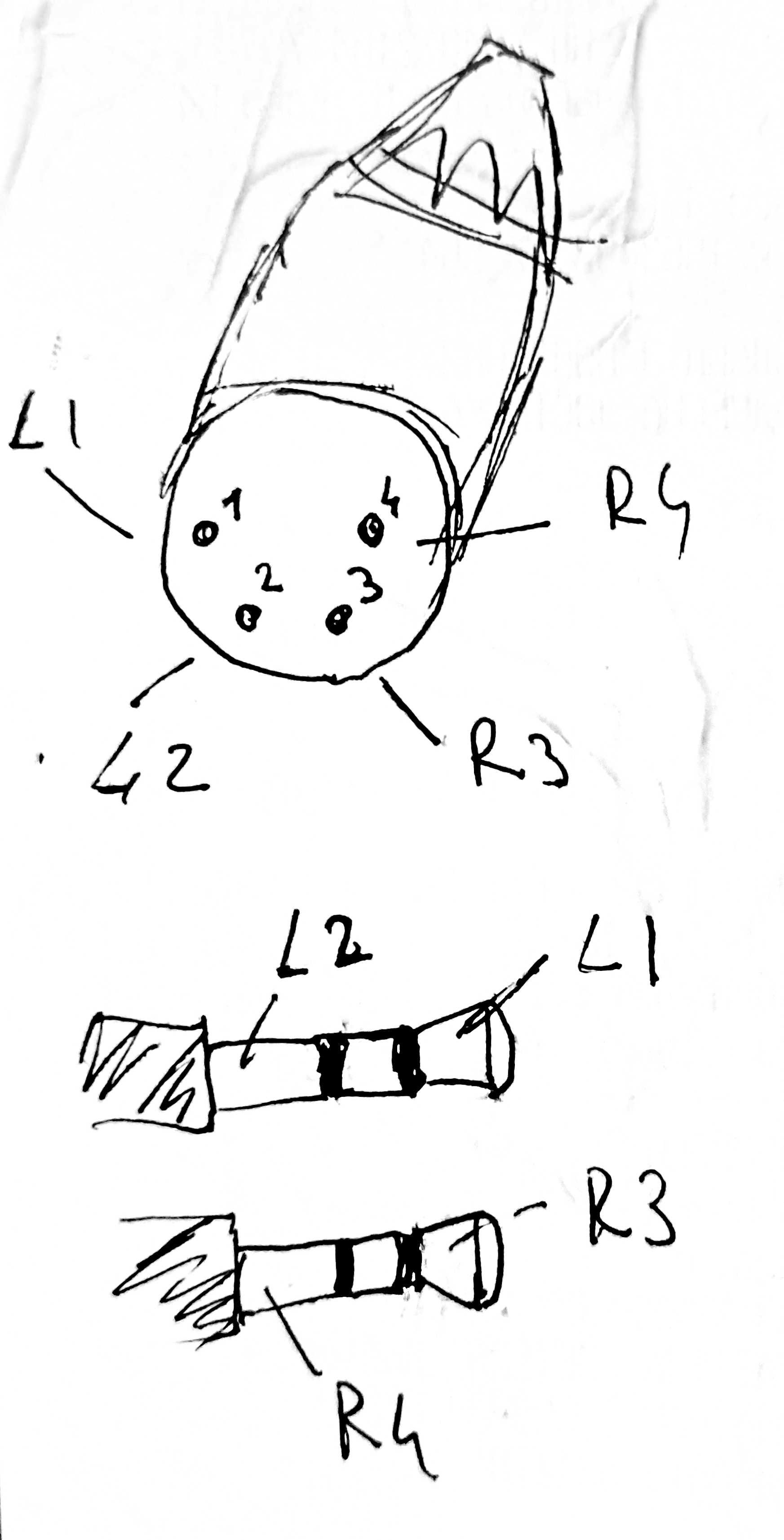

Схема распайки будет следующая?? То есть земли здесь просто напросто не будет.
Hifiman?

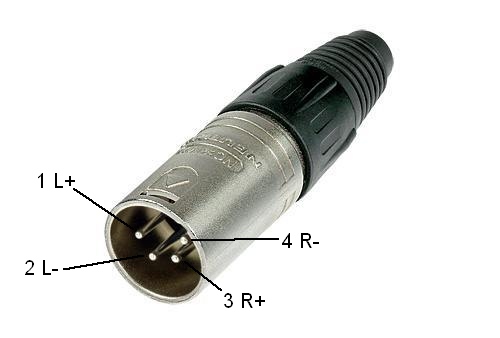

A так распайка XLR 4 Pin:

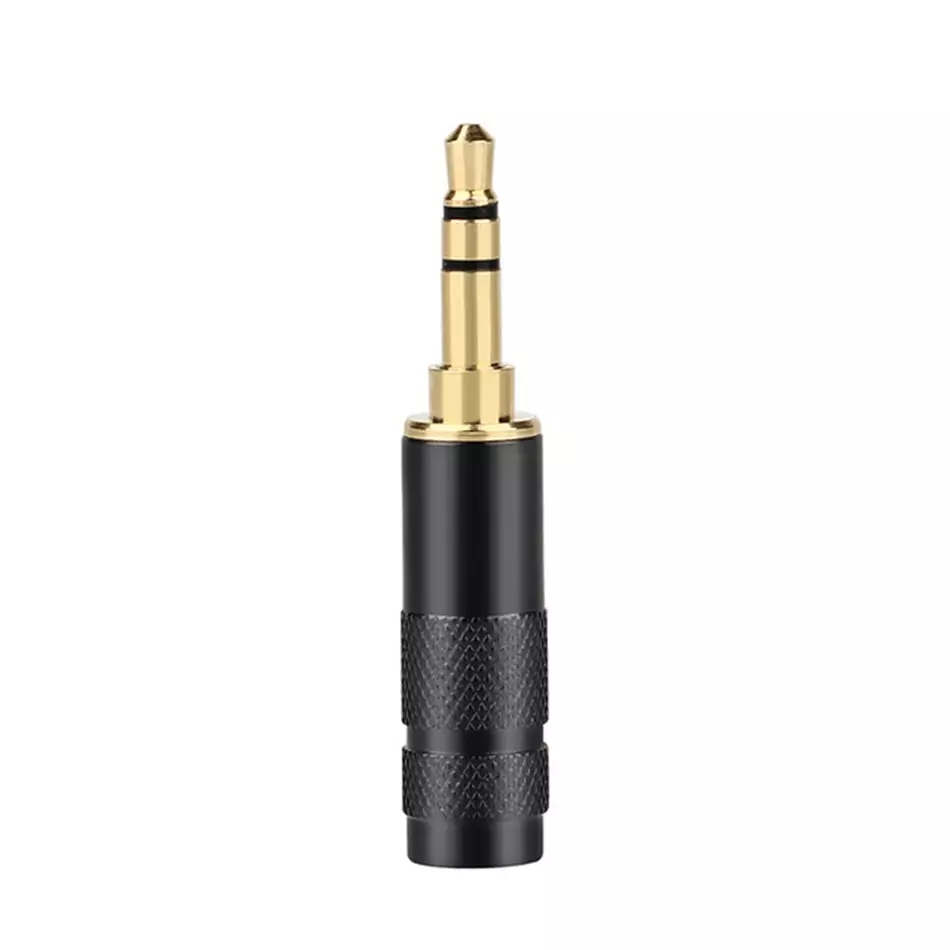

Можно купить просто Jack 3,5 2 pin (mono):
Благо, пины на коннекторе обозначены!
Ок, значит значит в верном направлении двигаюсь.
Мужики, всем спасибо за помощь!!
В принципе, разпайка jack-ов стандартизированная (счёт от кончика)
2 pin - 1) канал 2) земля
3 pin - 1) левый канал 2) правый канал 3) земля
4 pin - 1) левый канал 2) земля левого канала 3) правый канал 4) земля правого канала
или для телефонов 4 pin - 1) левый канал 2) правый канал 3) земля 4) микрофон
