Как всегда аккуратно и основательно!
2 лайка
Благодарю!
А что за принцип, точка-точка?
Один вход - один выход. Фильтр сетевого питания на одного потребителя.
2 лайка
Разделяю Вашу точку зрения. Поставил бы, но в данном конкретном случае конструктив был согласован с Заказчиком, которому кабельный ввод не понравился.
Выхожу и тени
Получил от Яна фильтр. Хотелось спокойно разобраться без обязательств быстро “доложить о результате”, благо Ян с меня их не брал.
Фильтр я заказывал с прицелом на ЦАП. Туда и поставил. Послушал некоторое время с фильтром, потом без оного, потом опять с фильтром. С фильтром лучше. Отличия не радикальные, но вполне слышимые. Звук становиться более гладким, уходит некоторая мелкая “шершавость”. Более всего заметно на вокале и инструментах СЧ диапазона - гитаре, саксофоне. И, что важно, ничего не портит.
В принципе, мне и до этого казалось нормально. От проявлений ЭМП в сети особо не страдал. В теме
я описал свой путь по очищению питания от внутриквартирных источников ЭМП. Довёл уровень помех в выделенке по показаниям EMI-метра примерно до 200 мВ.
Но с фильтром - “опа” и немного приятнее. Это вот как едешь по хорошей дороге и тебе хорошо. А потом въезжаешь на участок очень хорошей дороги и становится ещё хорошее - глаже, тише.
Фильтр остаётся в системе.
13 лайков

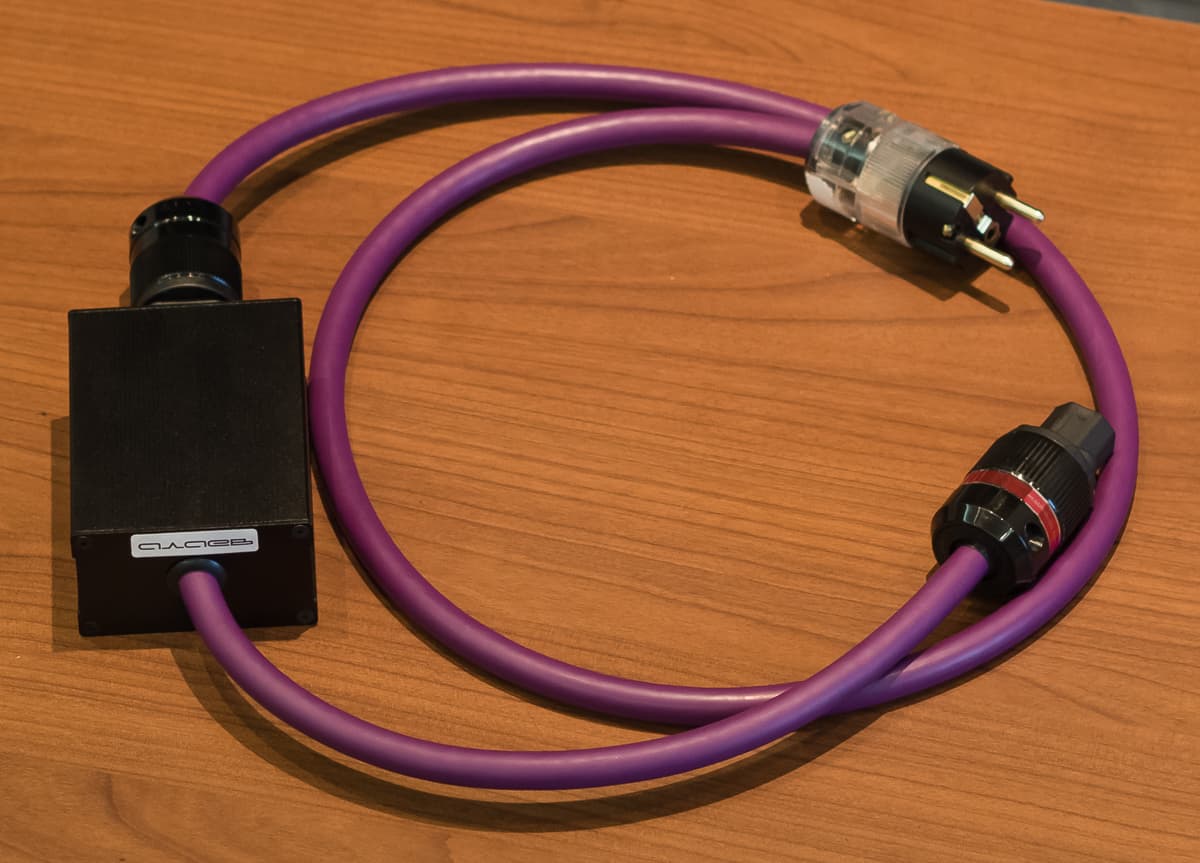

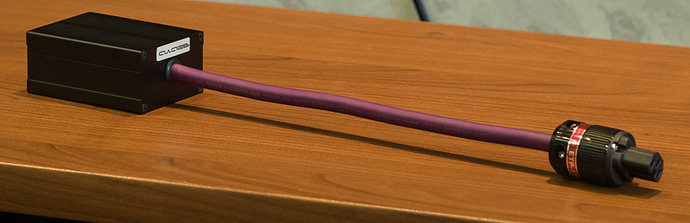

Виталий, спасибо за отзыв и фотоотчет!
Приятно видеть полностью завершенное изделие!
5 лайков
Готовлю новую версию фильтра сетевого питания. Проработан новый конструктив, учтены некоторые недочеты прошлого.
18 лайков
С удовольствием бы послушал новую версию
2 лайка
С удовольствием читаю тему , и с нетерпением жду от Яна фильтра и dc блокера для мощных «мощников».
2 лайка
этот фильтр похож на модули большого (трёхрозеточного) фильтра или цели и задачи другие ?
Похож, реализация только более упрощенная.
Ян, пару вопросов …
—что именно ограничивает взаимовлияние потребителей друг на друга, первичный или вторичный фильтр ?
—каждый конечный фильтр не полноценен без первичного фильтра и трём платам вторичных фильтров необходима плата первичного ? Если так, тогда сколько плат вторичных фильтров можно “цеплять” на одну плату первичного фильтра без ухудшения результата ?
Зависит от схемы включения. Если первичный фильтр работает на несколько вторичных, то барьером являются вторичные фильтры на входе каждого потребителя. Если схема сборки модулей иная, то и первичный фильтр может выступать в роли барьера между потребителями.
1 лайк
Здесь нет однозначного ответа. Все зависит от поставленной задачи.
Плата первичной фильтрации обеспечивает защиту от первичных проблем, а именно от перенапряжений, микросекундных и наносекундных импульсных помех, токовых перегрузок и обеспечивает первичную фильтрацию от основного мусора в сети. Для многих потребителей этого будет вполне достаточно. Если мы хотим более жесткой степени фильтрации и хотим максимально развязать цепи питания устройств, то необходимо использовать модули вторичной фильтрации, которые имеют синфазные дроссели на каждой питающей линии и обеспечивают в максимальной степени полную фильтрацию на своем выходе.
Ограничение есть только по токовой нагрузке. Если мы берем плату первичной фильтрации на 5А, то вторичных плат может быть любое количество, главное, чтобы их суммарный ток не превышал 5А, иначе мы выходим за возможности этого модуля. Можно подключить 2 платы по 2А и каждый выход нагружать на 100%, можно подключить большее количество выходных модулей, в этом случае будет обеспечиваться оптимальная развязка потребителей, но нагрузочная способность должна быть в пределах возможностей основной питающей платы. Если ее недостаточно, то нужно использовать большее количество первичных плат.
2 лайка
Здравствуйте. А как-то платы можно приобрести? Какие модификации сейчас присутствуют?
Добрый день.
Платы приобрести можно, но чуточку попозже.
В данный момент все имеющиеся в наличии платы разошлись по разным проектам.
Сейчас платы новой ревизии В заказаны и уже едут к нам в Россию. Должны поступить в течение месяца. По подобным вопросам лучше через ЛС.
1 лайк
