Fifopi и другие продукты Ian Canada. Шляпы высокого уровня для Rpi

Просто отгибаем первый пин и даем на него +3.3 и - на граунд… без использования разъемов на стэйшнпи?

Способов много.

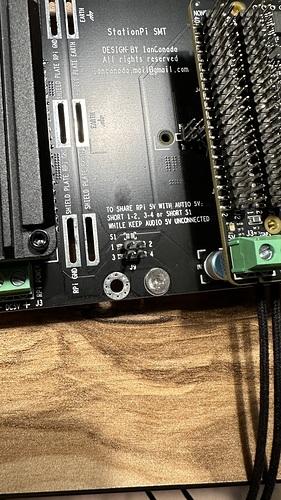

Если именно со Стейшнпи, то я бы полностью удалил пины 2 и 4 с нее и замкнул на пин 1.
Заведите мультиметр. Прозванивать и проверять все перед любым действием не помешает.

1 лайк

От клоков зависит. Ян свои вроде на 3.3 сделал, как раз чтобы из вместе с фифо питать одним напряжением.
У нас с Айратом клоки БМГ на 5в

У Айрата на обе сетки, у меня только на сетку 44 один клок

1 лайк

Короч прикинул варианты…

  1. Чет дорого как то…

  2. В принципе норм по цене, но как по звуку с таким питанием будет хз

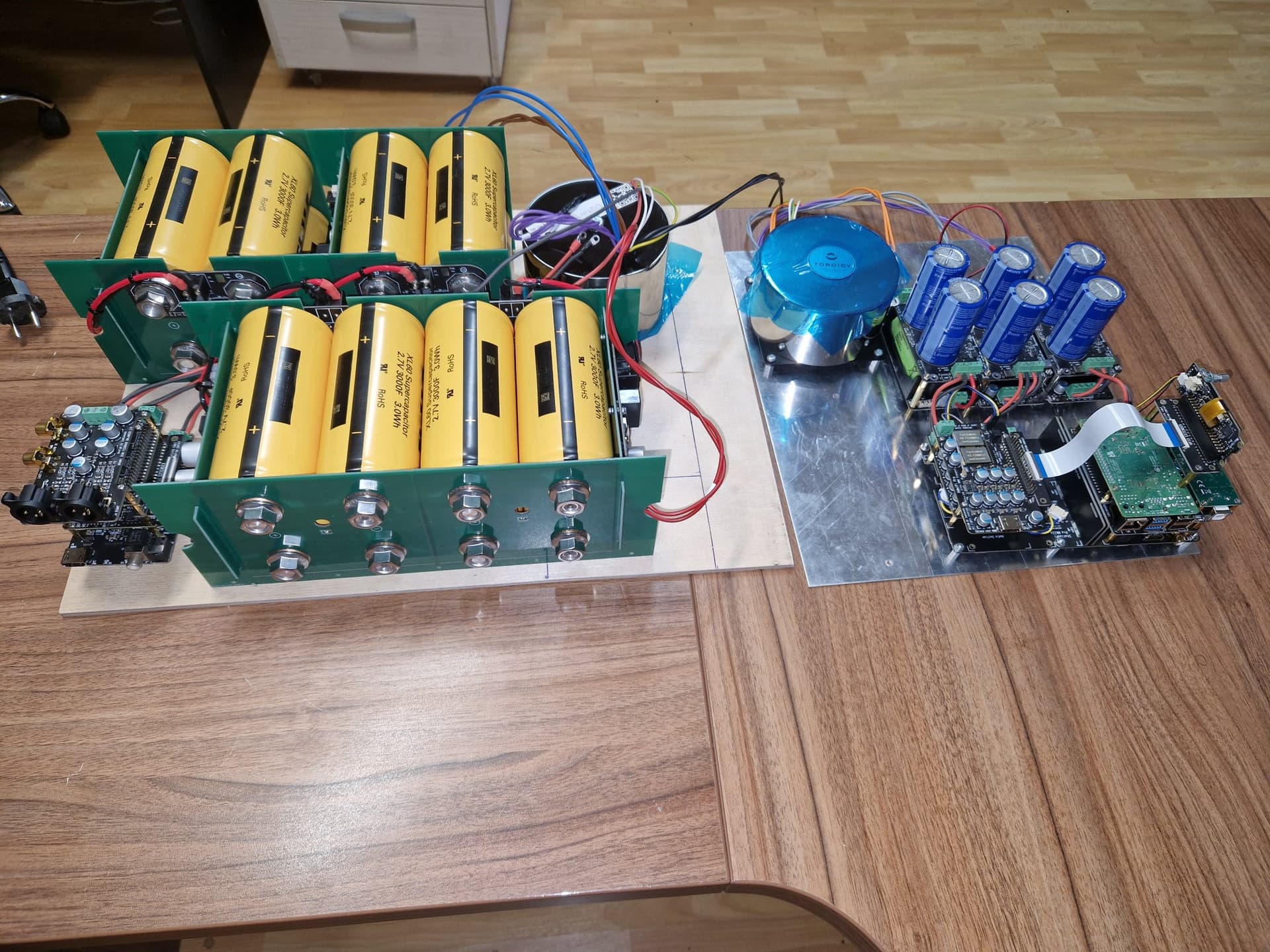

На всяк случай выложу.

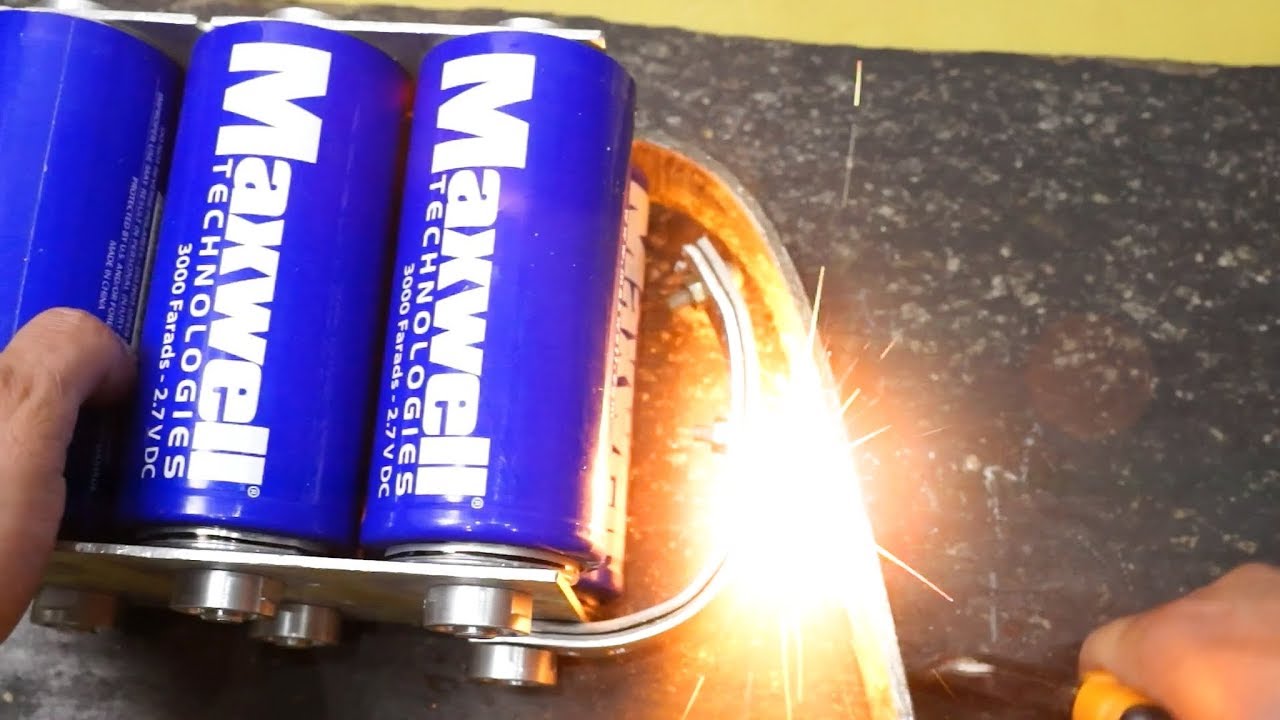

Думал помимо плат еще и конденсаторы обновить на более кошерные.
https://www.avito.ru/volgograd/orgtehnika_i_rashodniki/superkondensatory_eaton_400f_27v_s_kontrollerom_3490894292?utm_campaign=native&utm_medium=item_page_android&utm_source=soc_sharing
Все 4 оказались неисправны, жаль, а тащщить оттуда что то жаба душит. По 11,4$ на моузер.

Давно тут не был. Всем привет!
А раз владельцев есть несколько может к кому-то из мастеров тут за кастомным БП обратимся? Сразу на 4 линии например, чтоб коробченки не городить?

1 лайк

а вот сейчас уточняю у Саши шокера, стоимость 4 линии по 3.3в

Вот такое нравится)) Небольшое тюнинг ателье @nasa.gov для цифровой техники - #440 от пользователя nasa.gov

2 лайка

таа это шо то на богатом)

Но я в любой вариант готов вписаться) т.к. сейчас все лежит без БП)

друзья, у кого есть набор такого плана?
надо замерить высоту сборки
надо понимать, влезет это в высоту 5см или делать корпус выше

ну я заказал у Александра @Shoker готовый БП на 4 линии 3.3в.и двух трансформаторах, в его красивом корпусе кастомном. и туда же засунем StationPi.
Возможно станет готовым решением, которое можно рекомендовать

3 лайка

Парни, если кто планирует заказ в БМГ отпишитесь тут или в личку

Бояре, подскажите, у транспорта Яна BNC до какой частоты может? До 192 или выше? Подумываю собрать эндпоинт из его железок, чтобы грейднуться с бигля. Но хочется, чтобы можно было играть аж до 384, ибо bnc вход корда тт2 такое поддерживает.

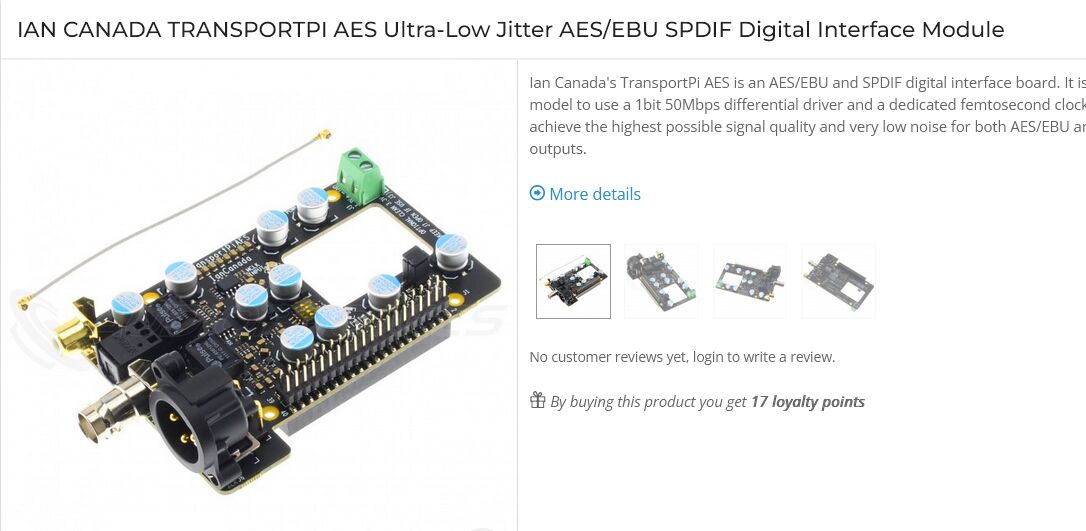

на сайте audiophonics выбираете нужное устройство. Ну например

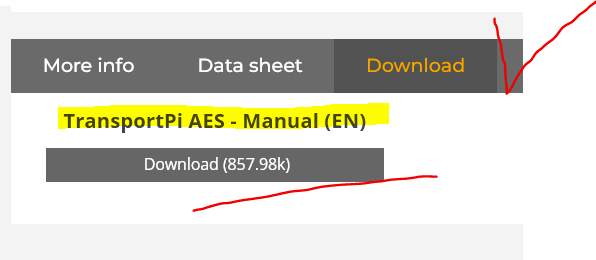

переходите во кладку

читаем даташит и мануал
там именно у этой платы указано
Capable of AES/EBU and S/PDIF up to 192KHz. 384KHz is also possible for qualified receiver

1 лайк

Благодарю, что-то совсем забыл про доки, которые там выложены. Значит, можно собирать.

Парни эти джампера ж снимаем если две линии питания? Отдельно малина, отдельно аудио часть

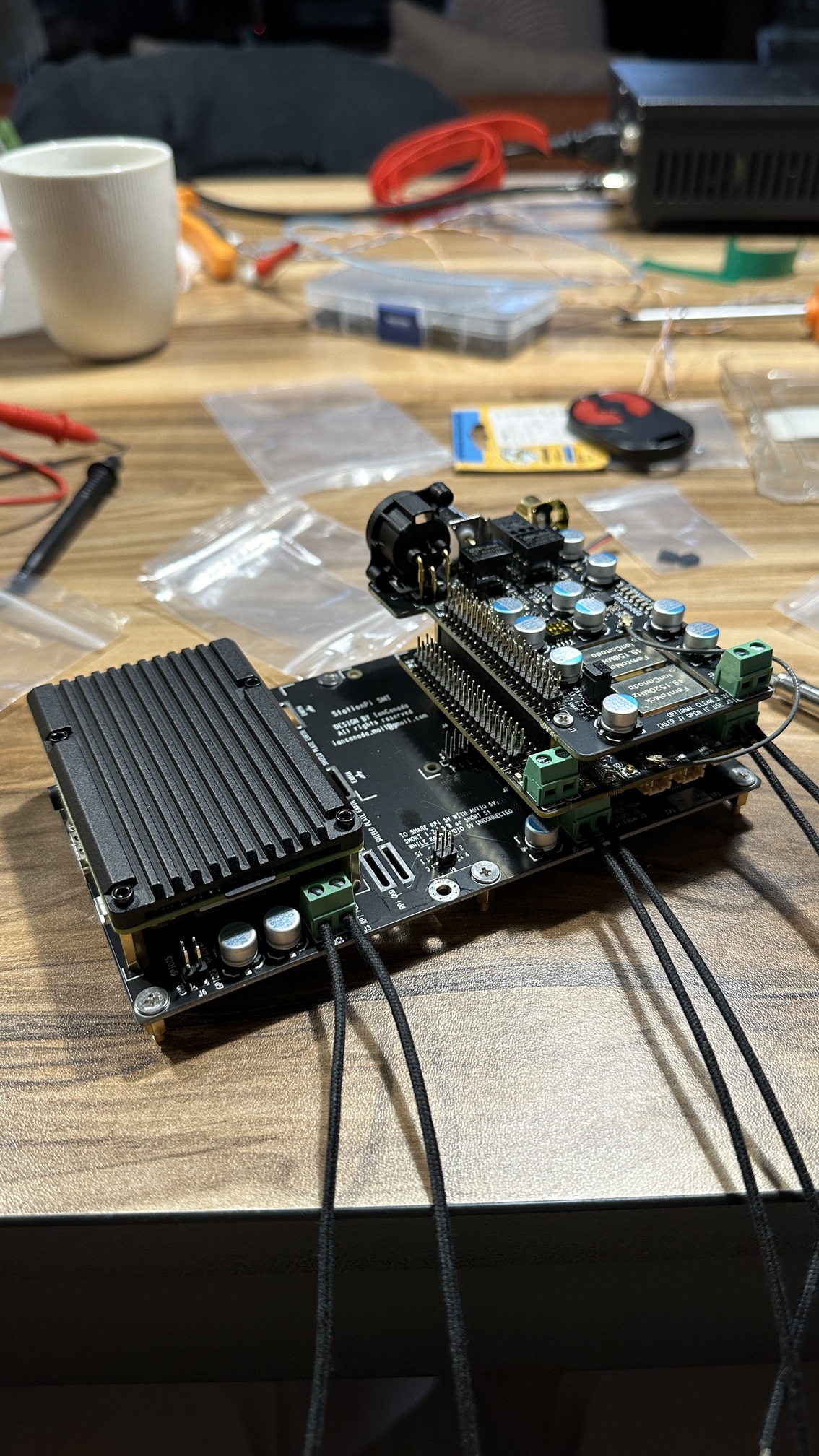

Почитал инструкцию)) в общем все готово…

8 лайков

Ну что, Жек, в двух словах как тебе? Разрешения такого с малины наверное раньше никогда не слышал? Блюсаунд обыгран, я надеюсь?

1 лайк

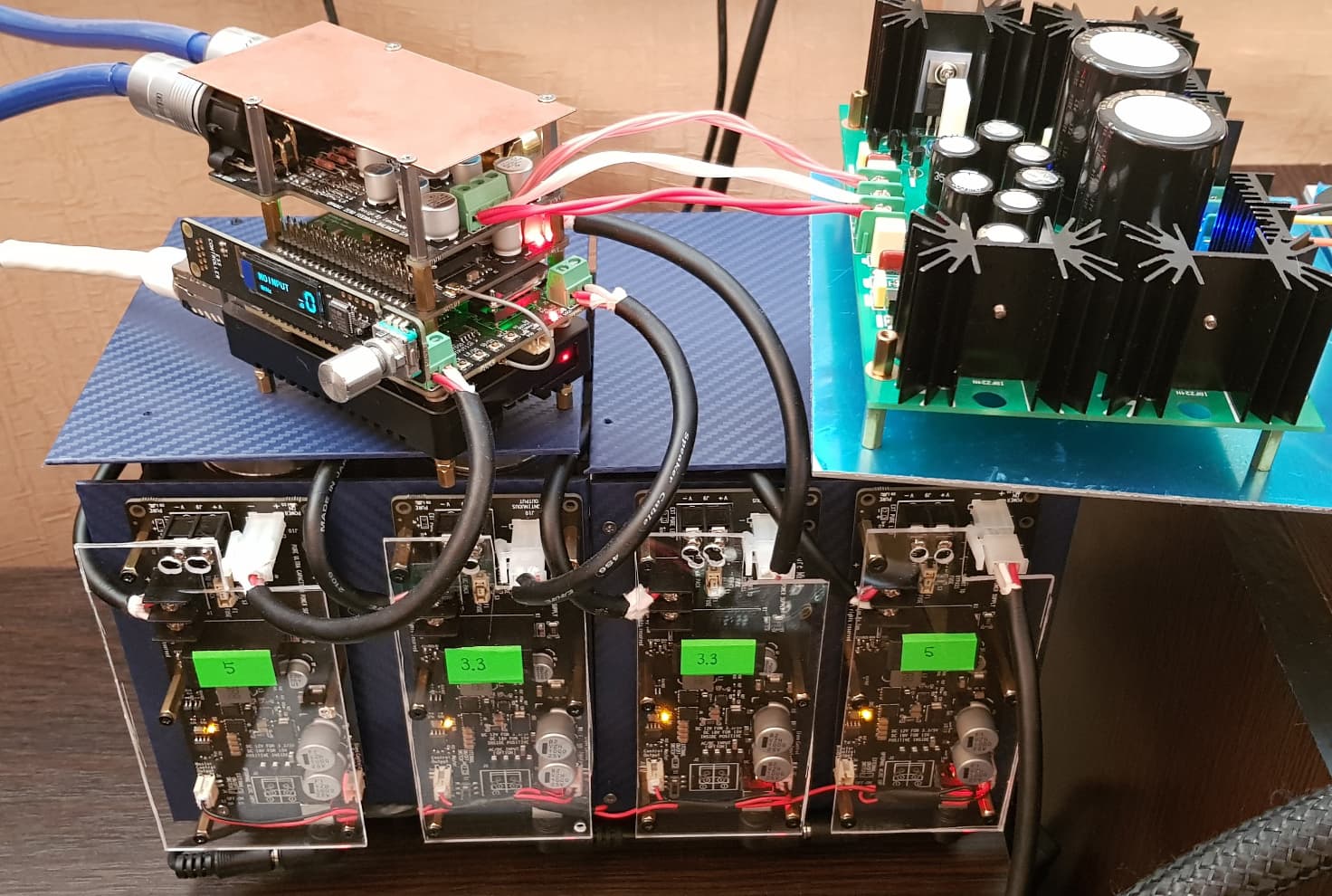

Ну стартонул пока на временном лбп, в три линии питания. Если читать инструкции, вопросов по сборке особых нет. Были проблемы со сборкой димаса, но в итоге ушел на ropieee. Работает стабильно, эирплей поднялся сразу.

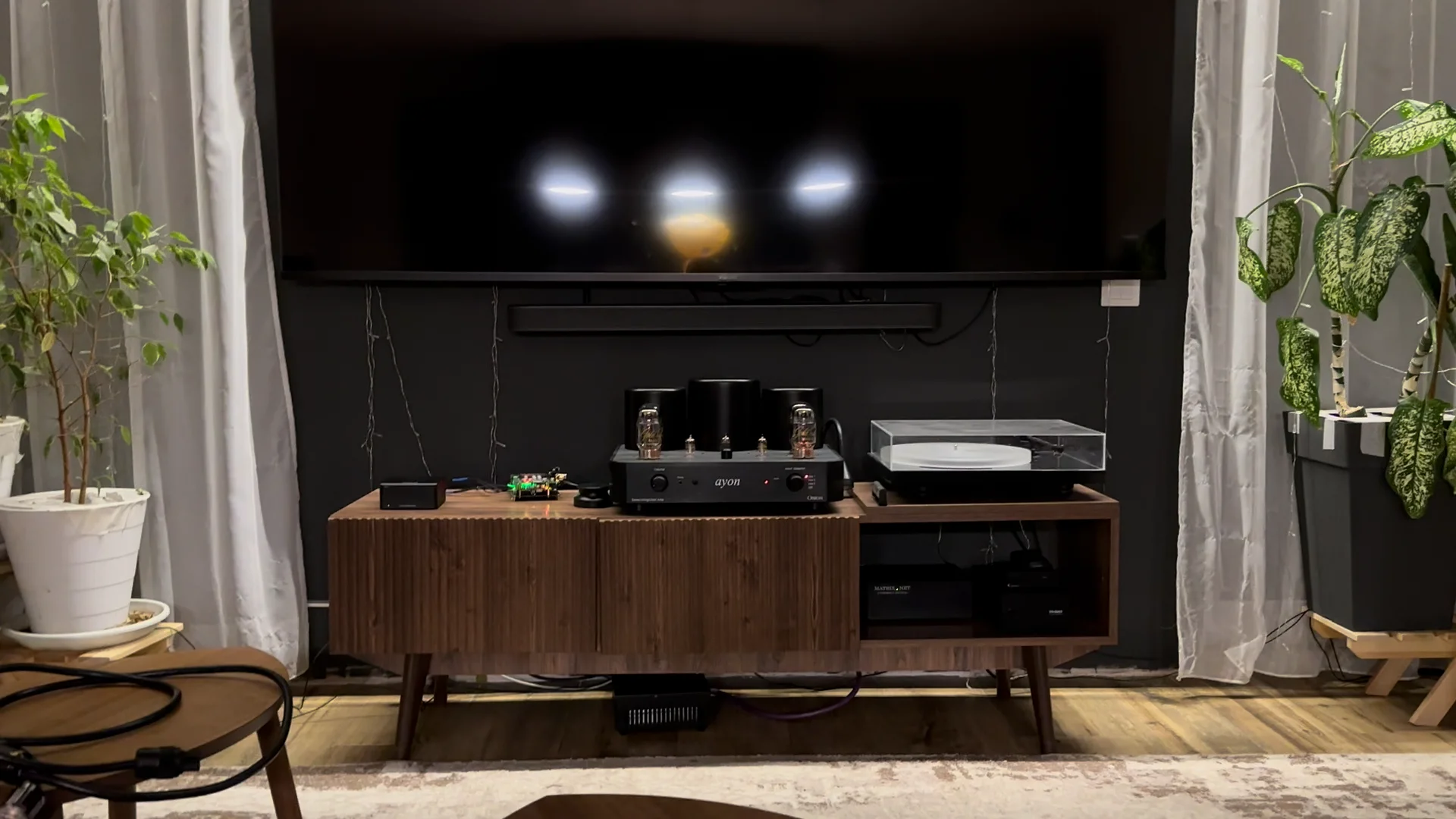

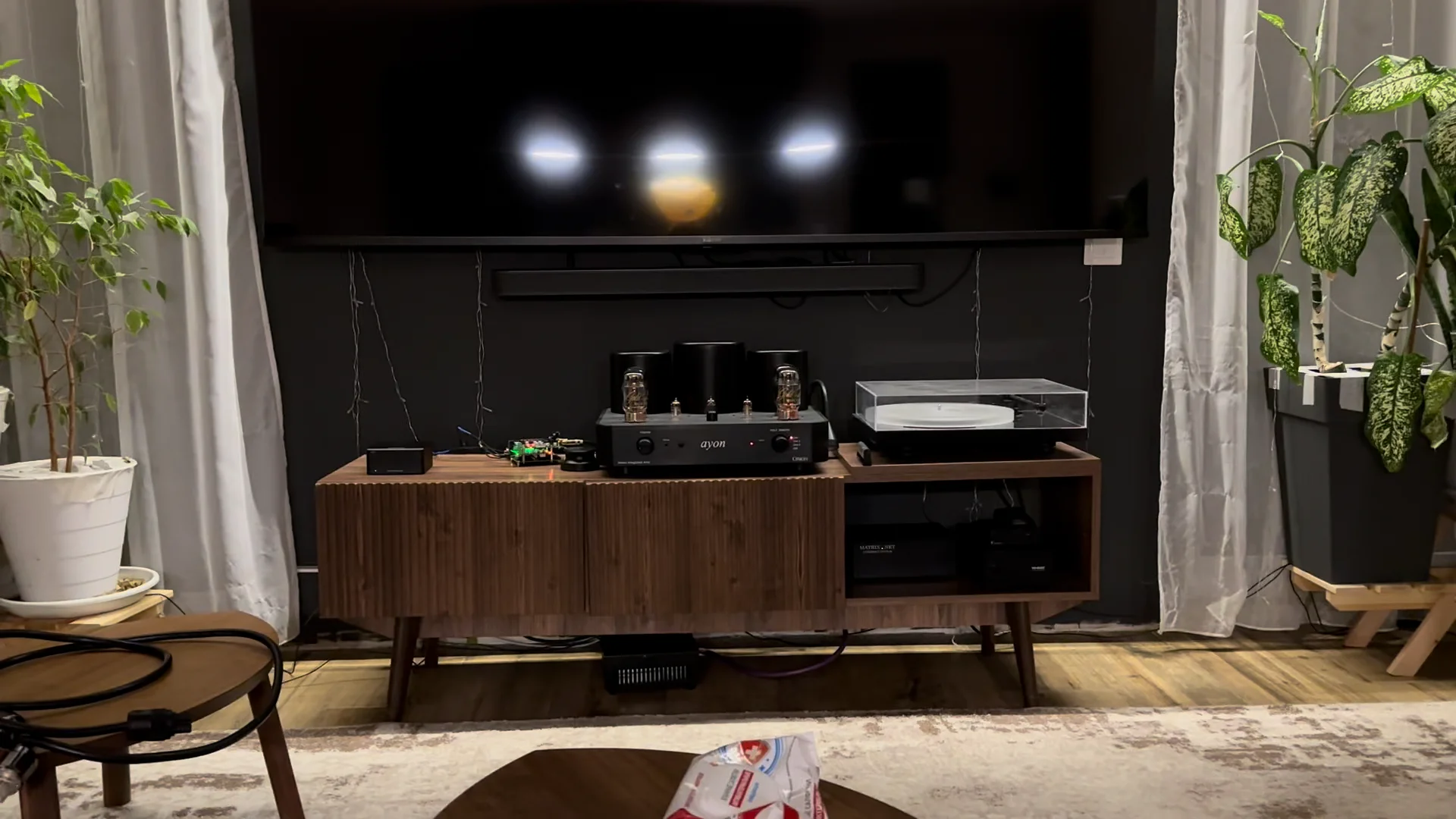

По звуку блюшка слила сразу, щас зальются ролики, добавлю к сообщению, все сразу будет понятно.
Сейчас тут берега все вернулись, так что звук шарашит как в последний раз) потенциал огромный у канады, если она так уже играет на простом лбп, представляю что будет когда Александр @Shoker закончит проект по питанию.

Разницу уловить можно…

9 лайков

А как в итоге сейчас питание подается? Как распределены 3 линии сейчас? И какие напряжения/амперы?
