Решил тут выложить как я подключал отдельное питание. Для клоков рекомендуют “бутерброд” из конденсаторов располагать как можно ближе к ногам и вывод частоты организовывать как можно короче.

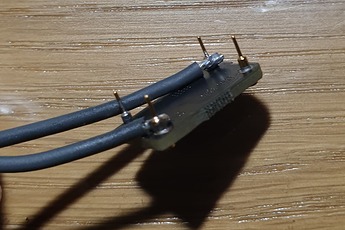

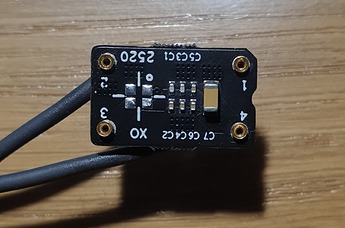

У Q3 родные клоки вот на таких платках:
Можно и отдельно докупить, Ян пропал с Diyaudio но надеюсь еще продолжает продавать:
(https://github.com/iancanada/DocumentDownload/blob/master/Adapters/NDK2520XOadapterKIT/22A.NDKadapter.jpg)
Убрать SMD клок и заменить цанговые контакты. Родные контакты на фифо очень плохого качества, после 3-4 перетыков уже начинают сильно люфтить. Мне понравились производства Mill-max - добротные и живучие.

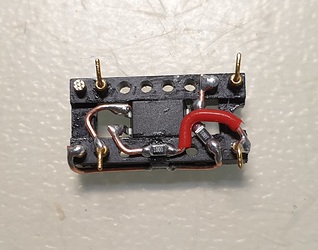

Далее заменил 14-контактную каретку на Фифо на 16ти. Что бы была возможность быстро переставлять клок с питанием от фифо и от внешнего БП. Вот суть идеи (на фото мой очередной эксперимент с изоляцией через оптопары, в итоге без этого пользуюсь).

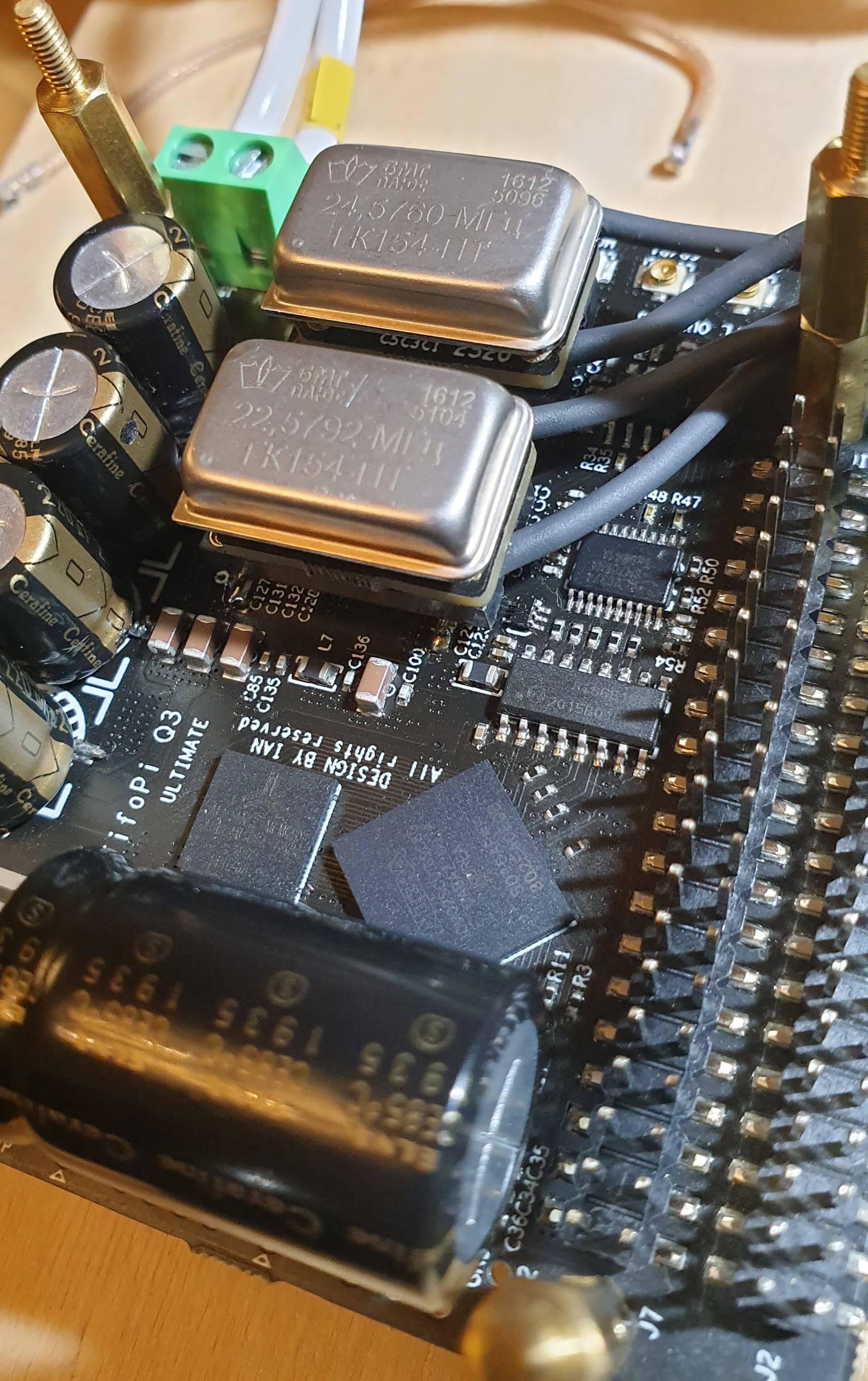

Вот так в сборе:
В итоге я еще отслушал/добавил резисторы на выход частоты, мне так больше понравилось, остановился на Vishay VAR.
