Это так, чтобы забавнее было.
Там первички тоже последовательно включаются, результатом имеем вдвое сниженную индукцию, кроме всего прочего.
Да, подробно в теме.
Если брать 4й - заземлнение необходимо запитывать в фильтр?
Феофан не сможет ответить. Смотря где применять, в общем случае надо землю.
Подскажите, куда лучше поставить РТ для малоточки - до распределителя питания или после?
Нет информации куда у Вас втыкается этот распределитель, и на что он распределяет. А так конечно после РТ должен быть некий распределитель на эту всю малоточку. И видимо усилитель должен быть подключен отдельно, если мощность РТ только для малоточки.
Распределитель с разделением розеток под цифру и аналог (Einstein Octopus). Усилитель напрамую в стеновую розетку ессно.
Ради эксперимента, попробуйте вместо этого октопуса обычную колодку Legrand на нужное Вам количество розеток. То есть, к выводам РТ подключить отрезок провода NYM 3x2,5 нужной длины, а на второй конец колодку Legrand. Эксперимент недорогой, но позволить оценить чудодействие этого октопуса. К слову сказать, сетевой кабель от розетки до РТ тоже может быть прекрасно слышно (как и все разьемы и розетки…).
2 лайка
Цифру лучше в первую розетку, которая ближе к щитку, без всяких РТ.
3 лайка
Спасибо, очень интересная схема с проходными помехоподавляющими конденсаторами.
Интересно другое - каким образом будут работать эти проходные Y-конденсаторы через гигантское сопротивление в 100-200 мегаом?
1 лайк
Исходная (для этой статьи) схема, реализованная почти 1 к 1, лежит у меня “в железе”.
Четыре проходных конденсатора и индуктивности из проволоки диаметром миллиметра 2,5, если не больше!
Фильтр снят с какого-то пром. устройства.
Купил в стародавние времена на Митино, когда там ещё барахолка у " дедов" была.
Нужно будет попробовать.
1 лайк
Возможно автор написание мегаом с милиом перепутал. Да и на схеме нарисованы проходные конденсаторы а на фото стоят обычные…
2 лайка
На фото тоже проходные бумажные КБП-С. Ну и сопротивление 100…200 милли ом при напряжении 230(115)В это как мертвому припарка (все равно, что его нет совсем).
3 лайка
Вы правы, посмотрел повнимательней на фото, действительно проходные конденсаторы, соединены все последовательно. Но тогда без вариантов, либо резистор должен быть милли омы, либо должна быть конструктивная емкость с корпусов конденсаторов на корпус/землю. Иначе получаться что конденсаторы просто висят в воздухе и естественно ничего фильтровать не могут.
2 лайка
В таком случае зачем он там вообще нужен… Проходные бумажные конденсаторы для того и проходные, чтобы максимально снизить ESR. И тут же повысить его резисторами? 0_0
А если резистор Мегаомы, тогда конденсаторы вообще не нужны… Какие еще варианты?
Мой вариант ответа такой: работоспособность этой схемы под большим вопросом.
И вообще, опыт отслушивания разных номиналов емкостей в фильтрах говорит о том, что свыше 1мкФ начинается непотребное влияние на звук, которое точно не назвать улучшением. Для себя остановился на значениях 0,47мкФ для X, и обычные 3300…4700пФ для Y. И без синфазного дросселя толку от этого мало, поэтому изобретение велосипеда тут имеет мало продуктивности.
Кому интересно, могут копнуть в гугле проекты Felix и Fo-Felix. Там есть рациональное зерно.
1 лайк
Всем привет. Может кто-то может порекомендовать спеца, который сможет помочь решить проблемку.
Живу в частном доме. Площади есть. В своё время задумал повесить группу розеток от которой питается техника на ИБП с двойным преобразованием. Цель была - уберечь технику от изредка случающихся отключений электричества и заодно запитать “чистой” синусоидой. Задумал, сделал. Купил, смонтировал, вызвал электрика - он подключил через 3-х позиционный автомат (вкл/выкл/байпас)
Всё работает, по звуку изменений не уловил. Но тороидный транс в усилителе гудит. На старом гудел сильнее, на новом слабее. При включении байпас (т.е. в обход ИБП) транс не гудит. В итоге, переживая за усилитель, так на байпасе и оставил. Но жалко вложений. Хотелось бы этот вопрос как-то решить

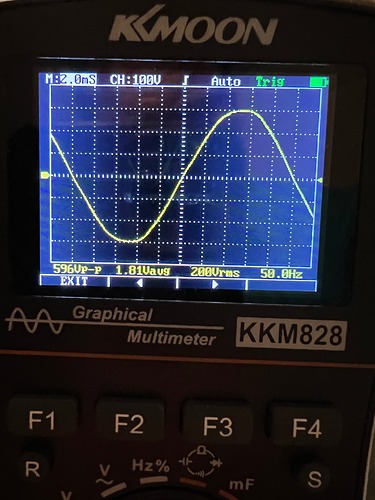

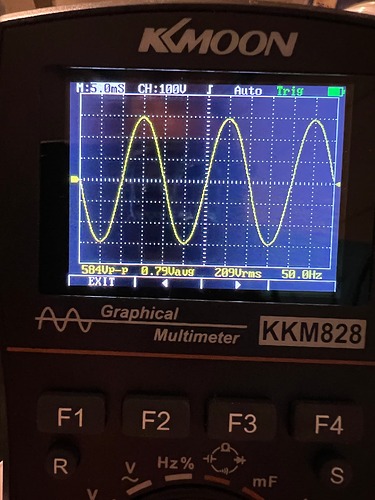

посмотрел на синусоиду простым осцилографом

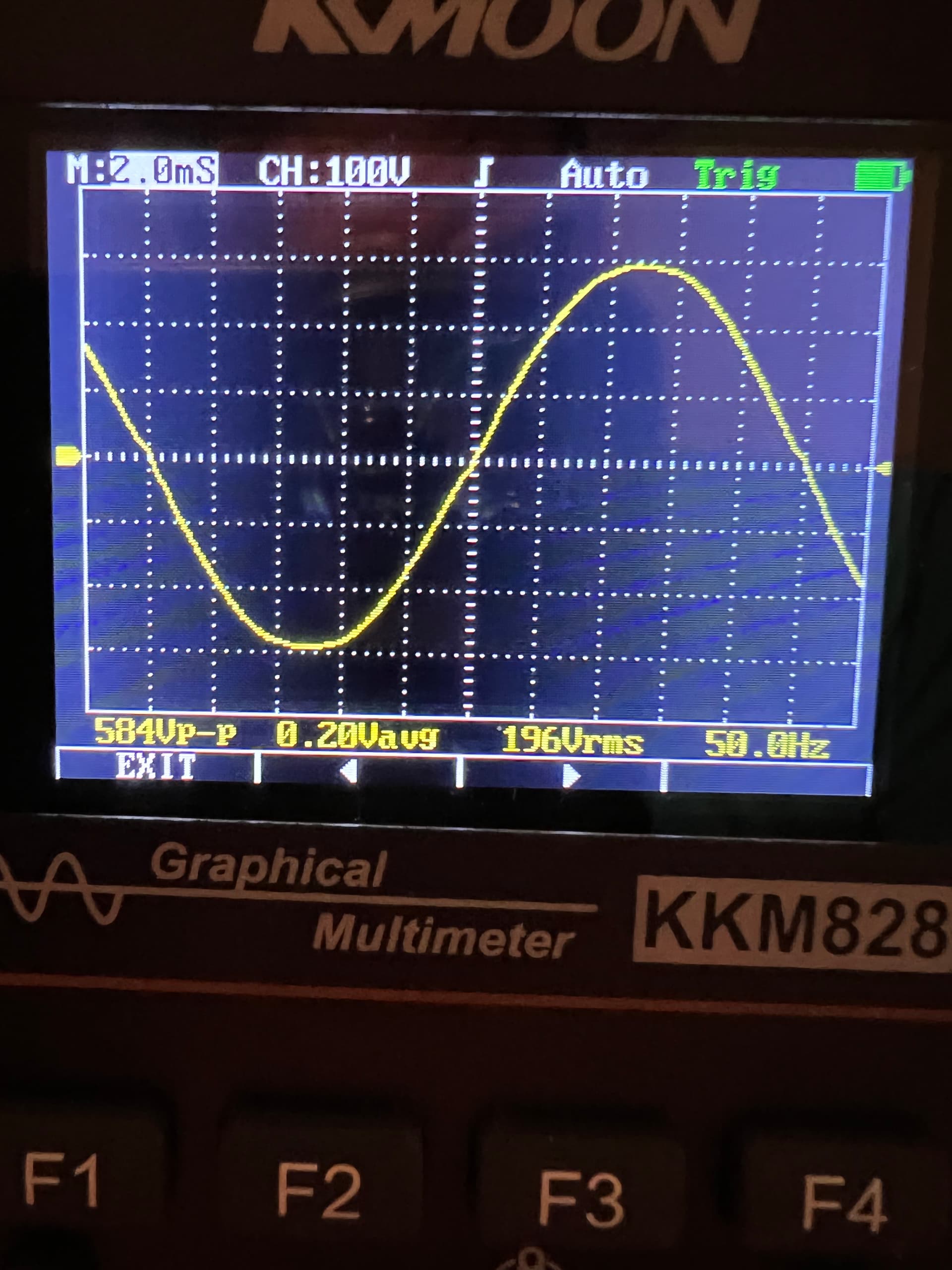

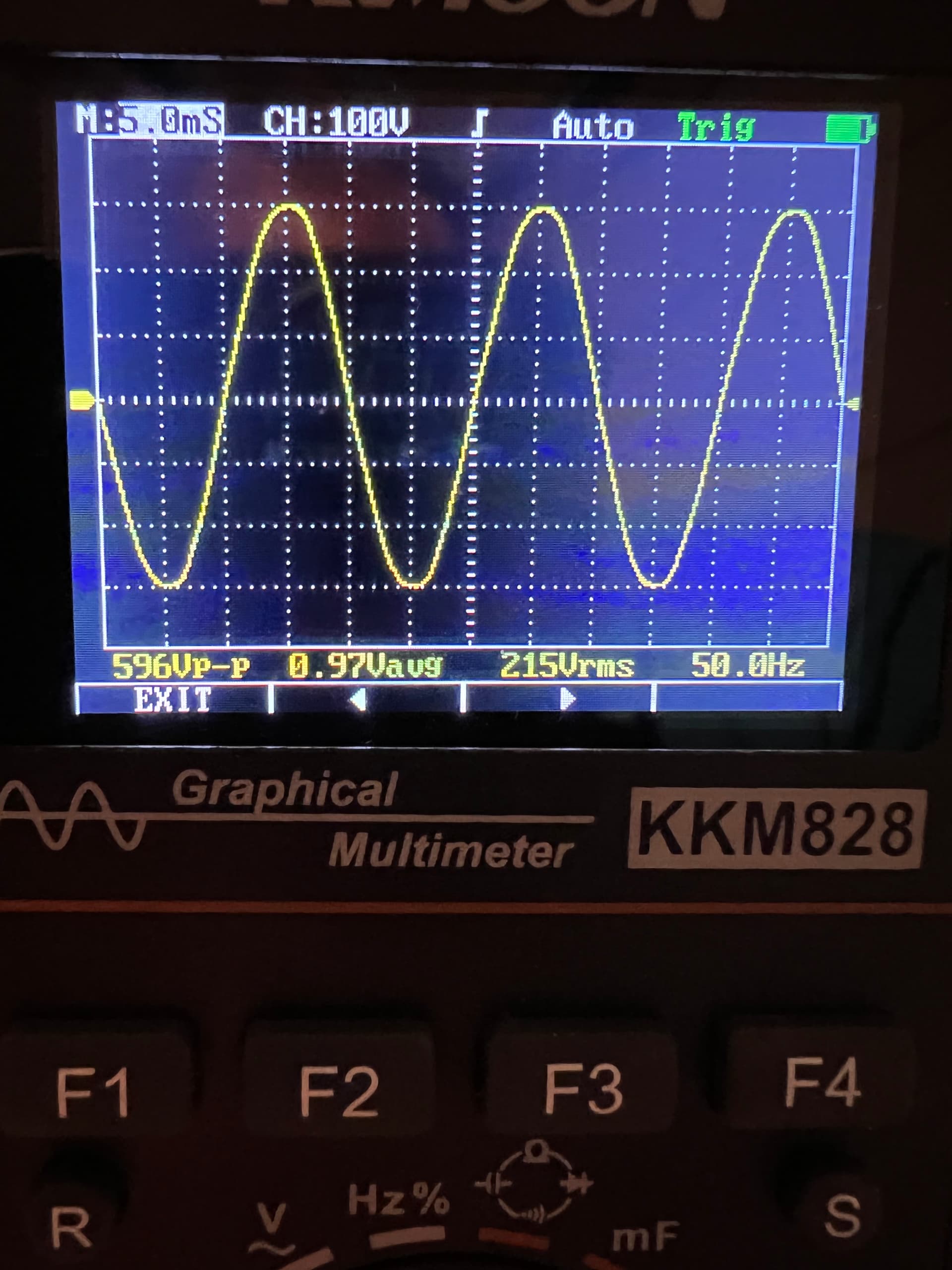

на выходе вроде даже ровнее выглядит. На входе видна легкая ассиметрия. Если уж придираться, то на выходе заметен едва заметный горбик в конце первой полуволны около нуля.
Я не радиолюбитель и с паяльником не на “ты”. В идеале найти бы спеца, который смог бы доработать ИБП. Насколько я понимаю гудит из-за постоянной состовляющей вызванной ассиметрией полуволн. Для “гудежа” достаточно и небольших значений постоянки как я понял. На этой группе других потребителей мало. Проверял когда все другие были отключены. Гудёж всё равно есть.
Добрый день!
У вас дома трехпроводная система и есть защитный проводник РЕ и он подключен к кабелю на входе в ИБП?
