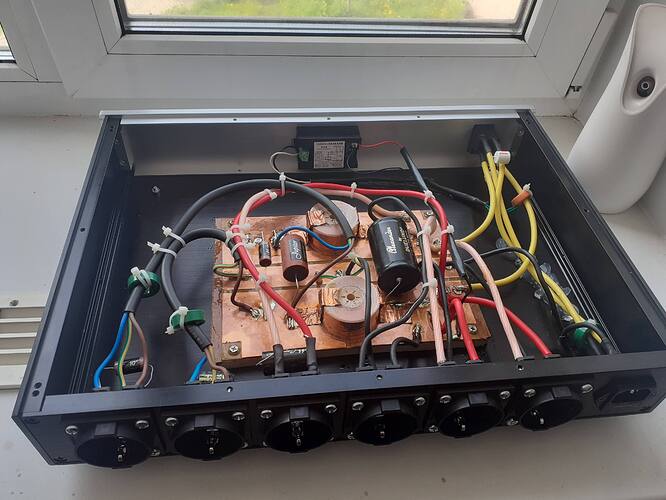

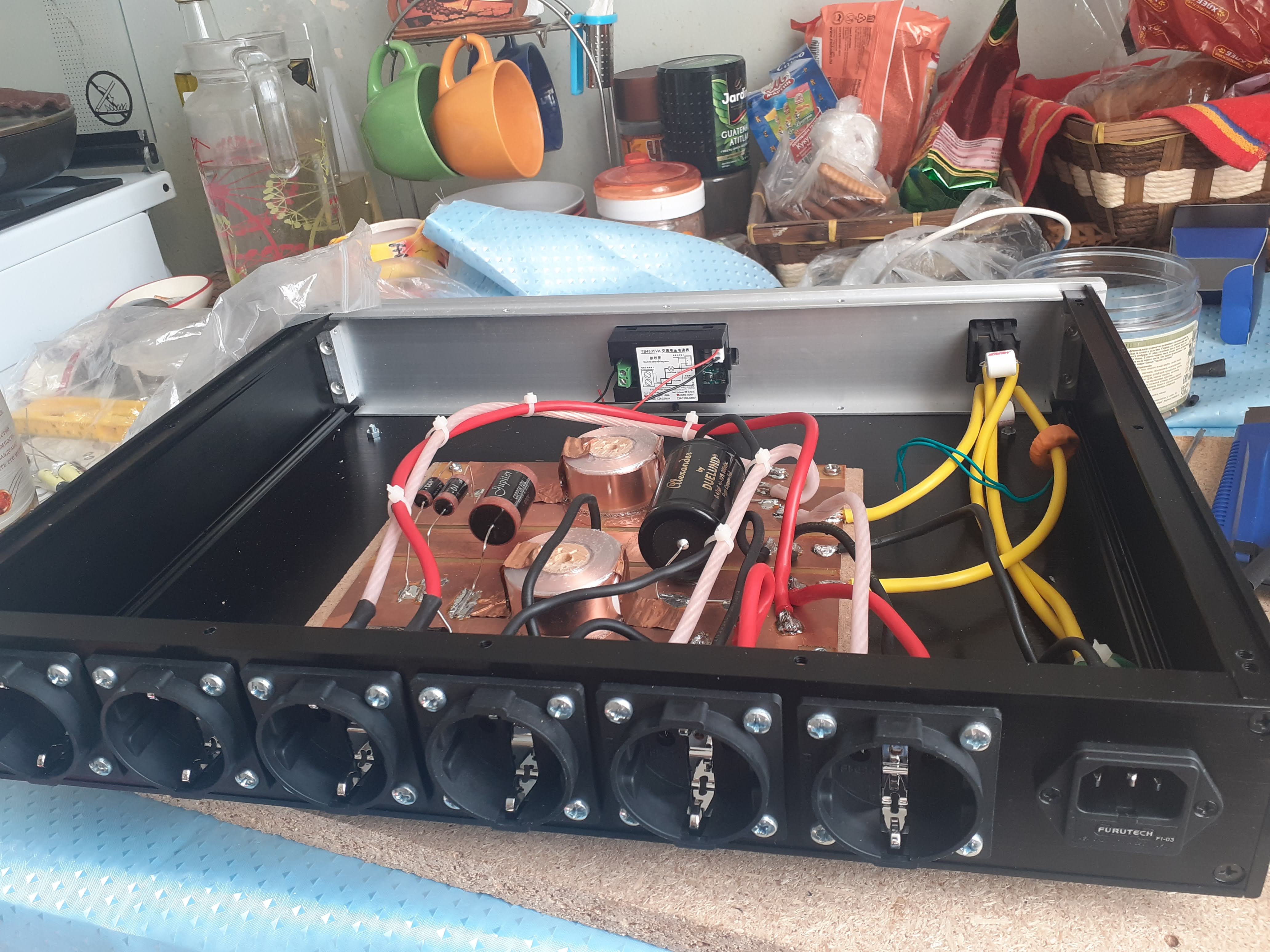

Собирал как то сам по простейшей схеме но на норм комплектующих.
Делал приятелю.Все довольны)))
Это третий мой опыт,так,что не пинайте
Работает хорошо кстати
Очень интересный фильтр!
Попробую провести разбор того что внутри.

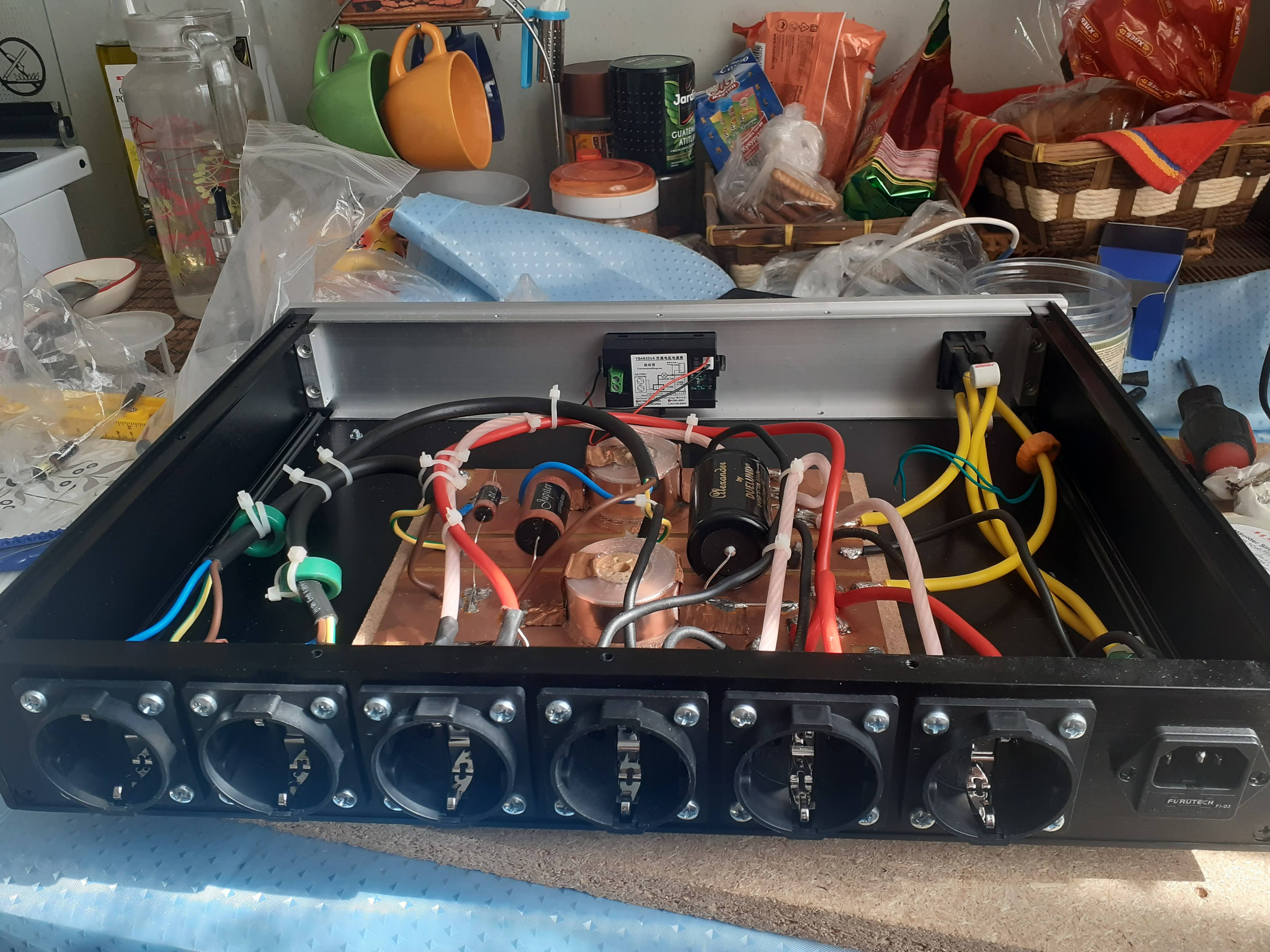

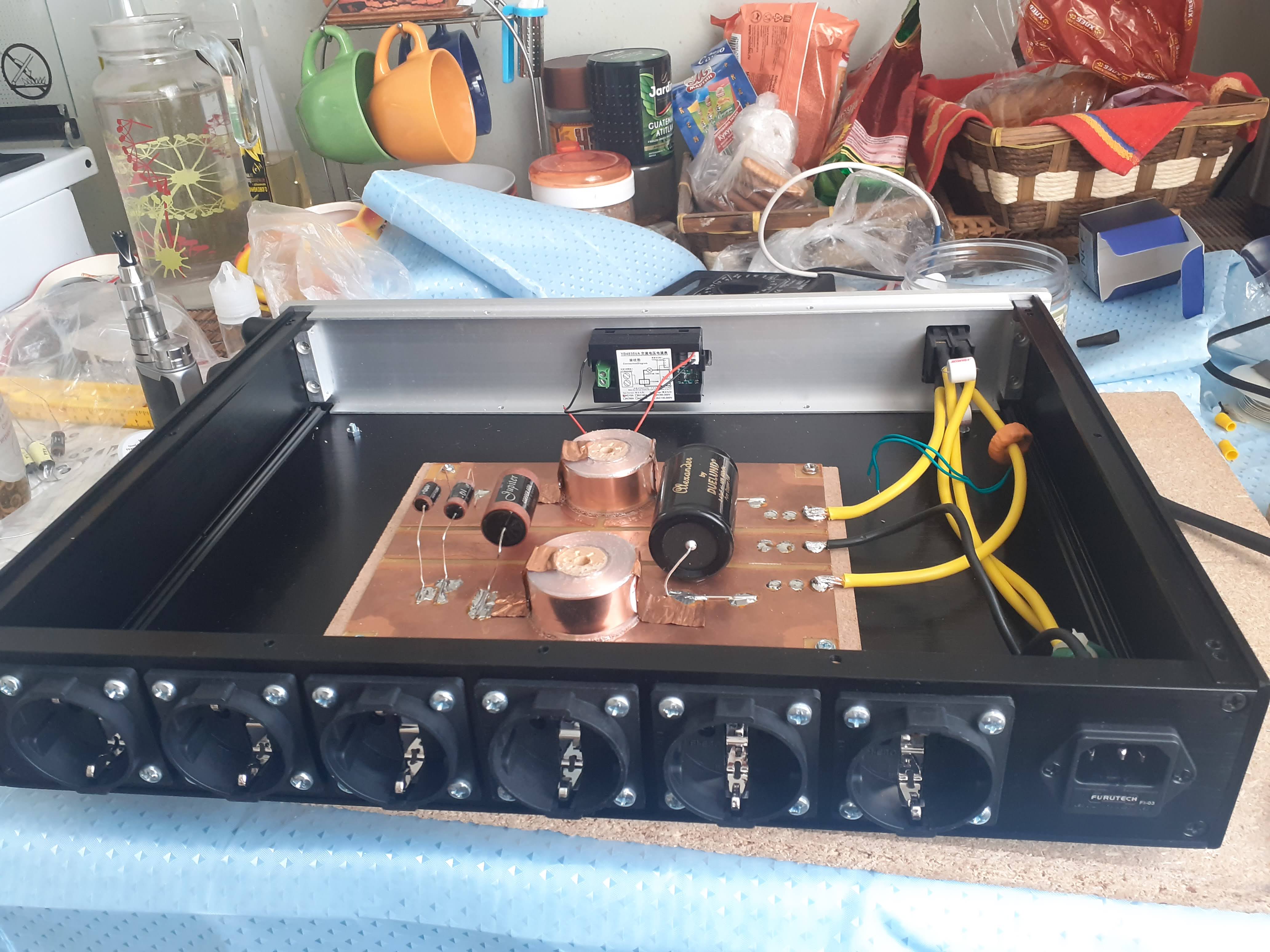

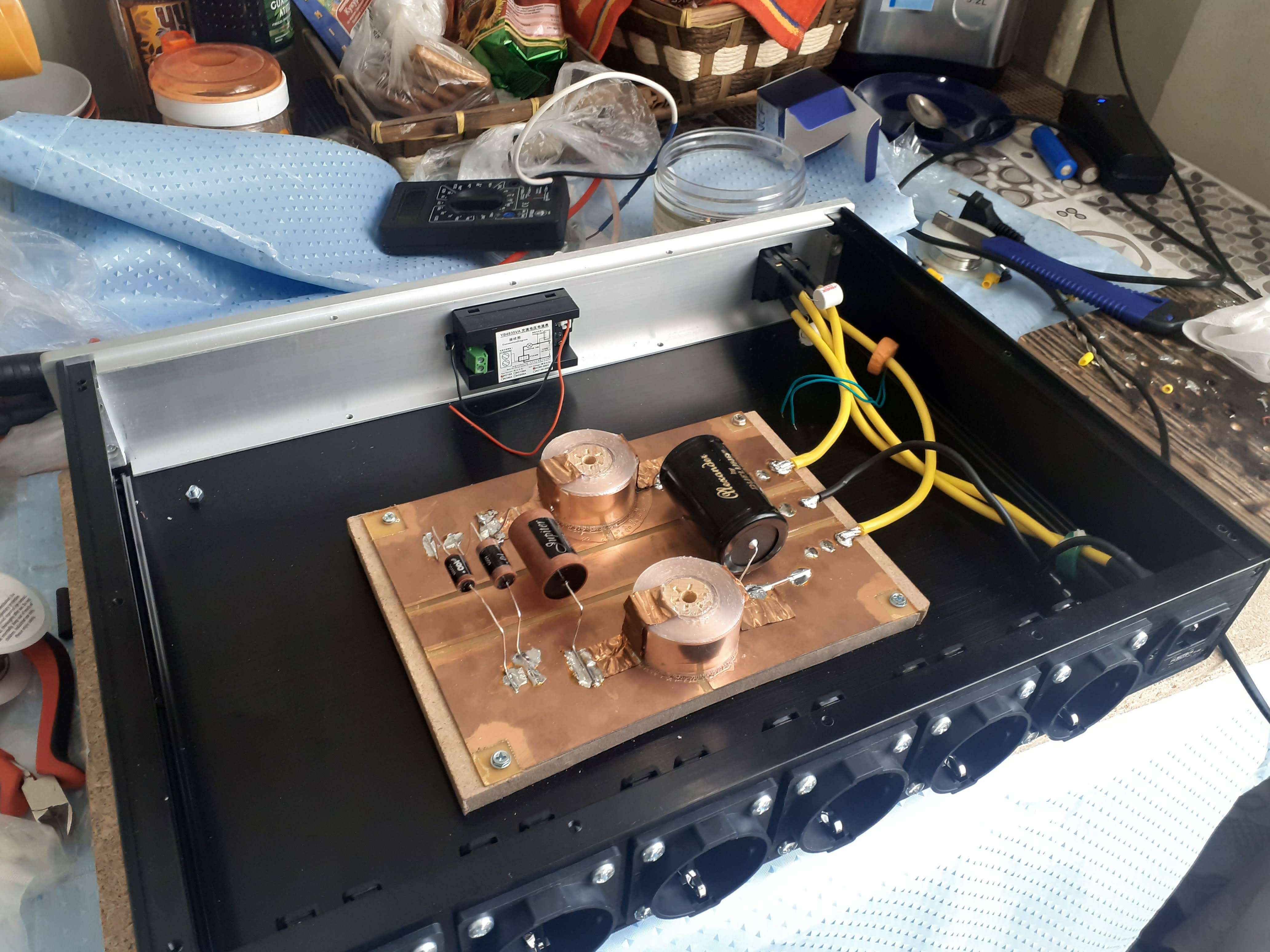

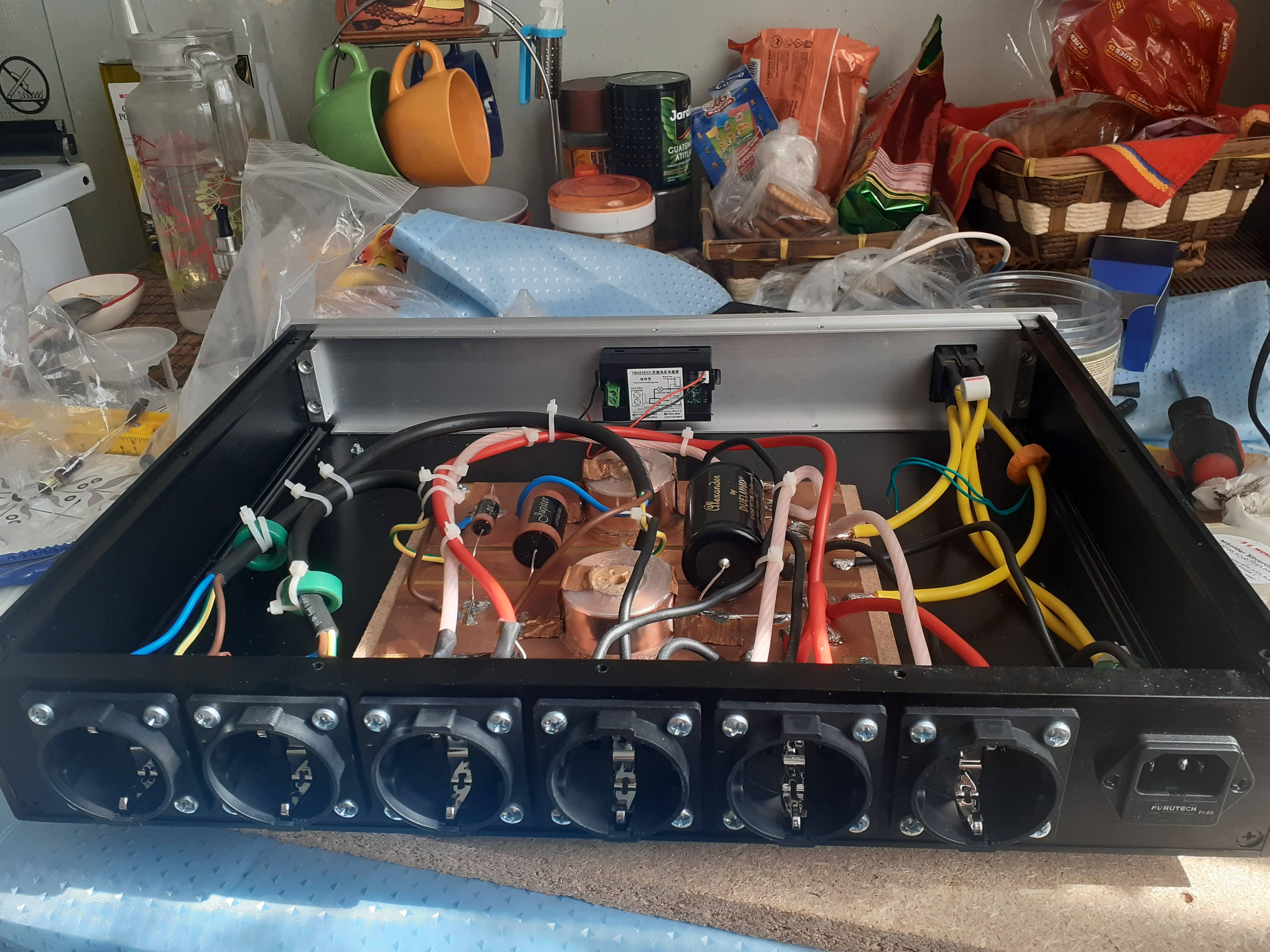

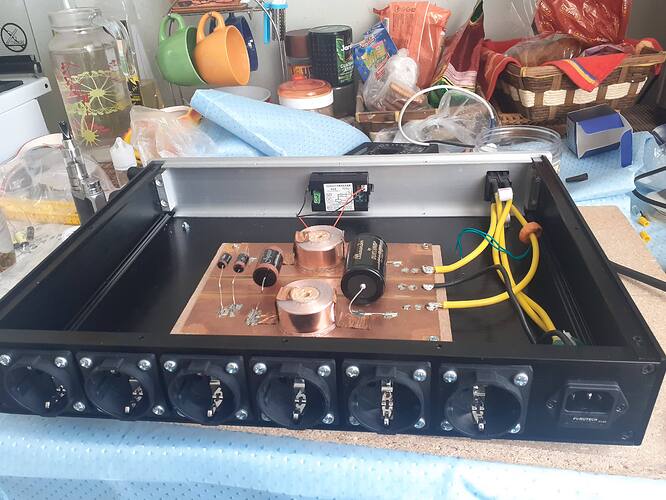

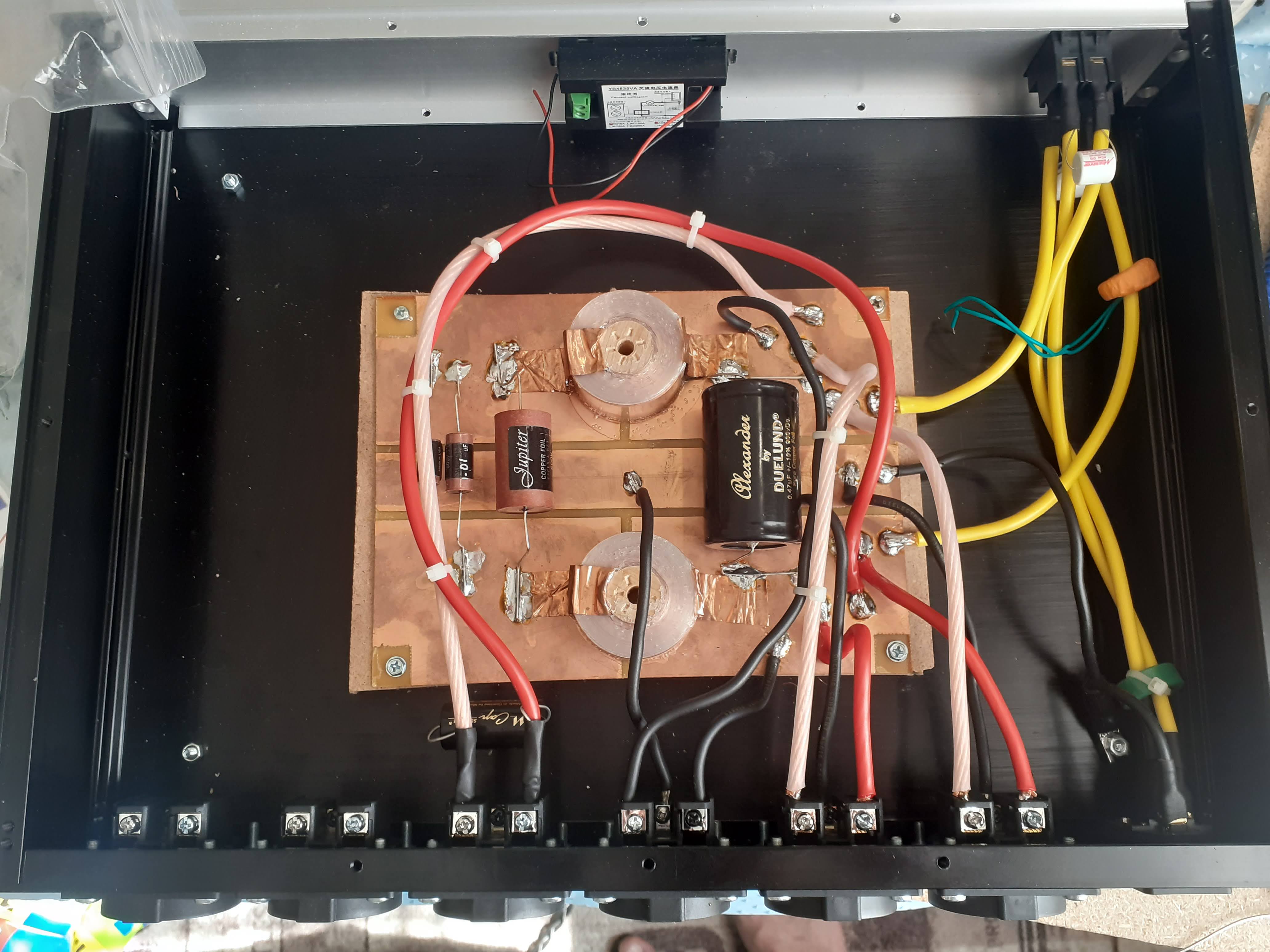

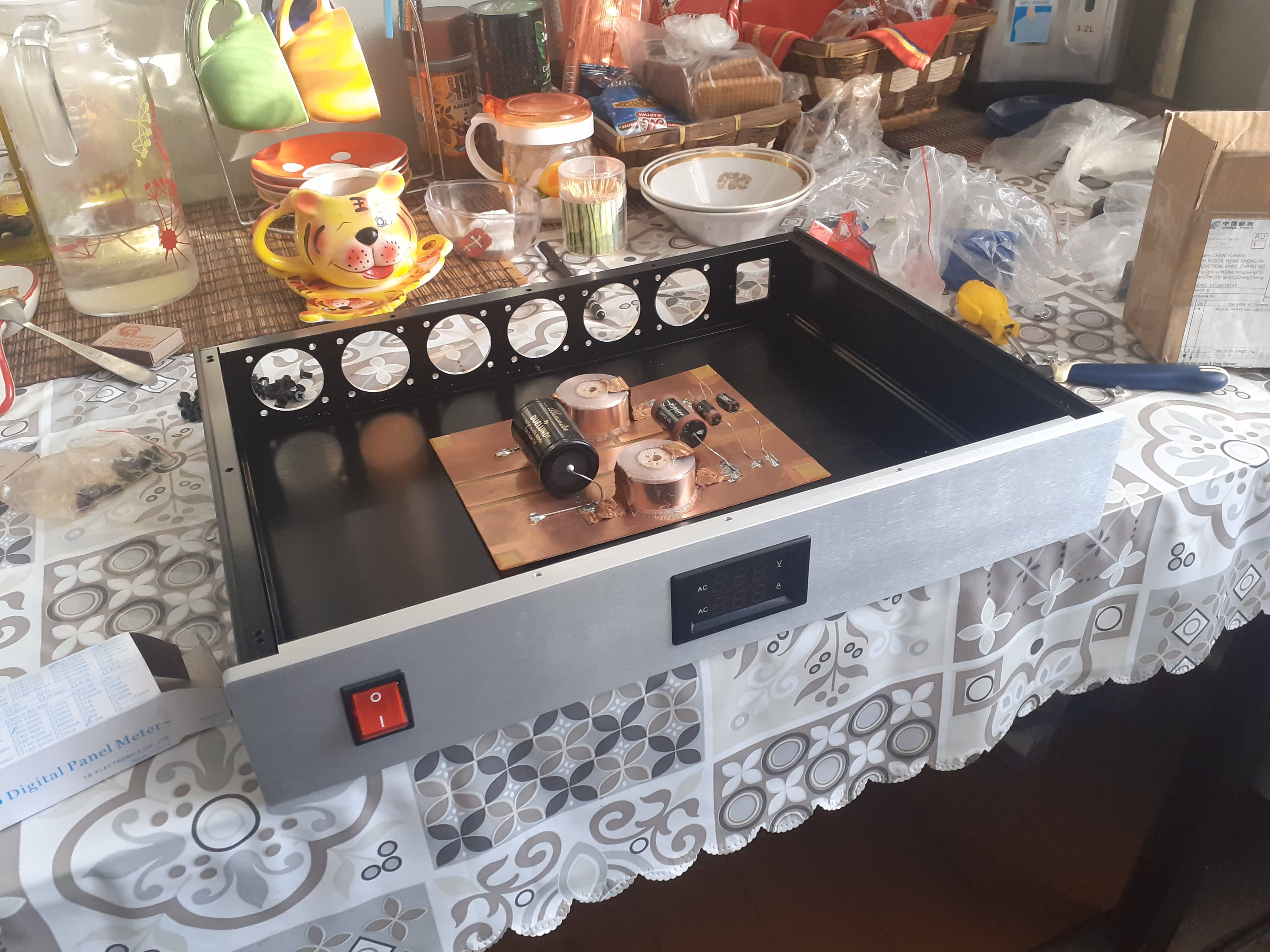

Смонтировано вроде бы все на куске дсп, на который наклеен медный лист.
На сколько я понял по большей части это фильтр дифференциальных помех. Реверанс в виде феритовых (?) колец видимо в сторону фильтрации синфазных помех.

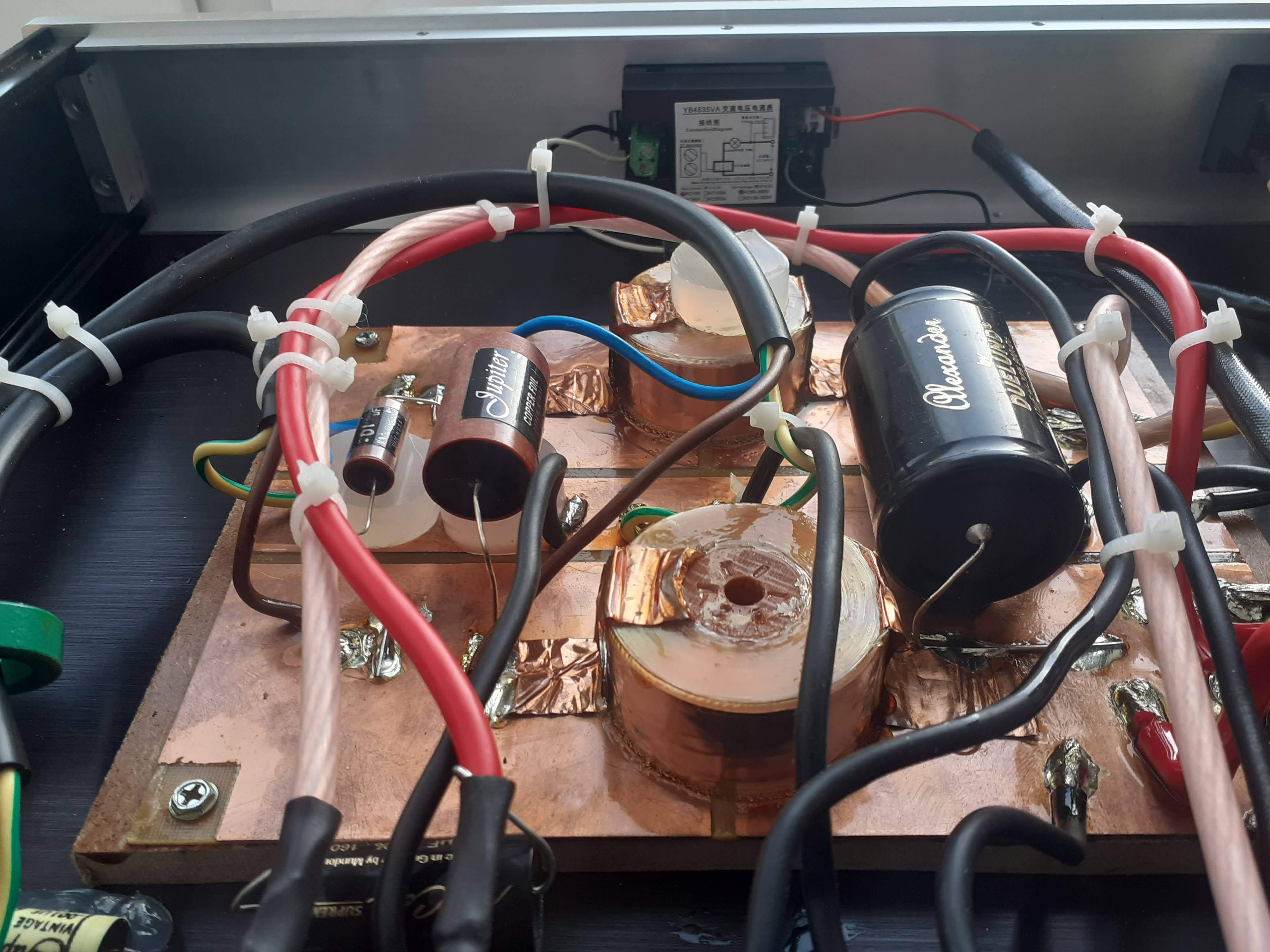

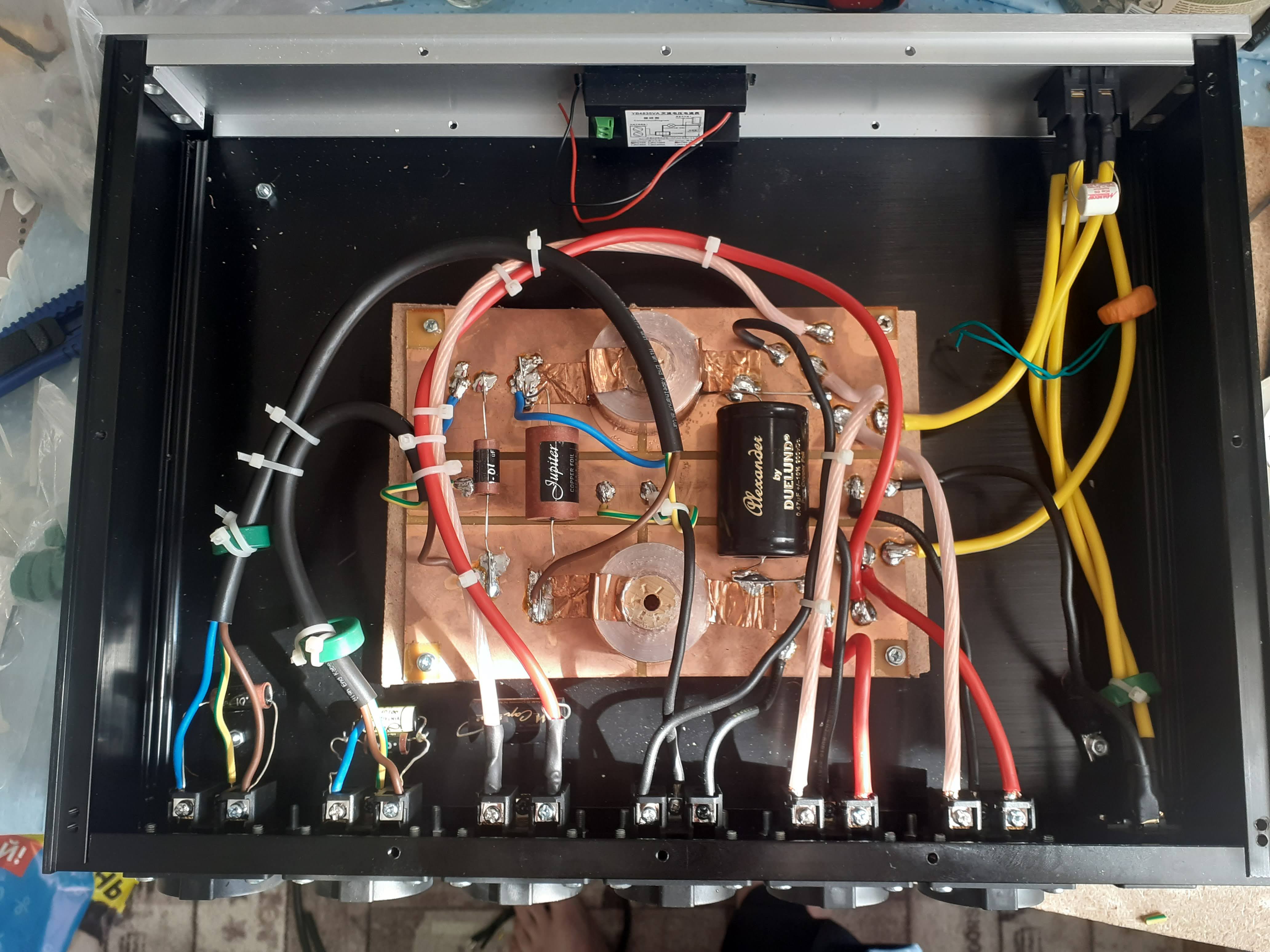

Конденсаторы основные Jupiter Copper Foil - Paper & Wax и Alexander by Duelund copper. Выключатель зашунтирован конденсатором Mundorf.

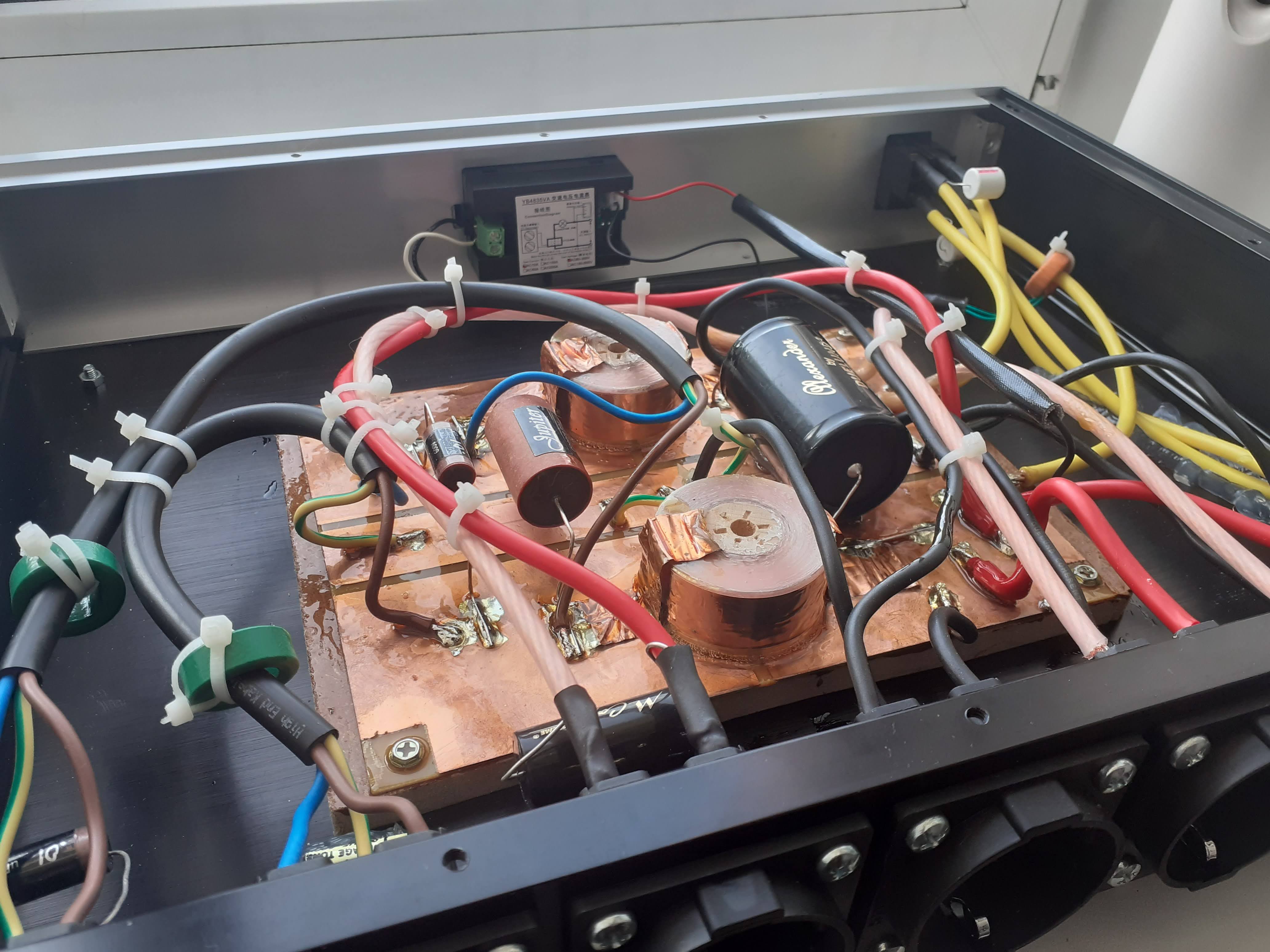

Проходные дроссели похожи на Катушки индуктивности Mundorf M-Coil Air-Core CF из фольги.
Интересно, какие номиналы конденсатрров и дросселей?

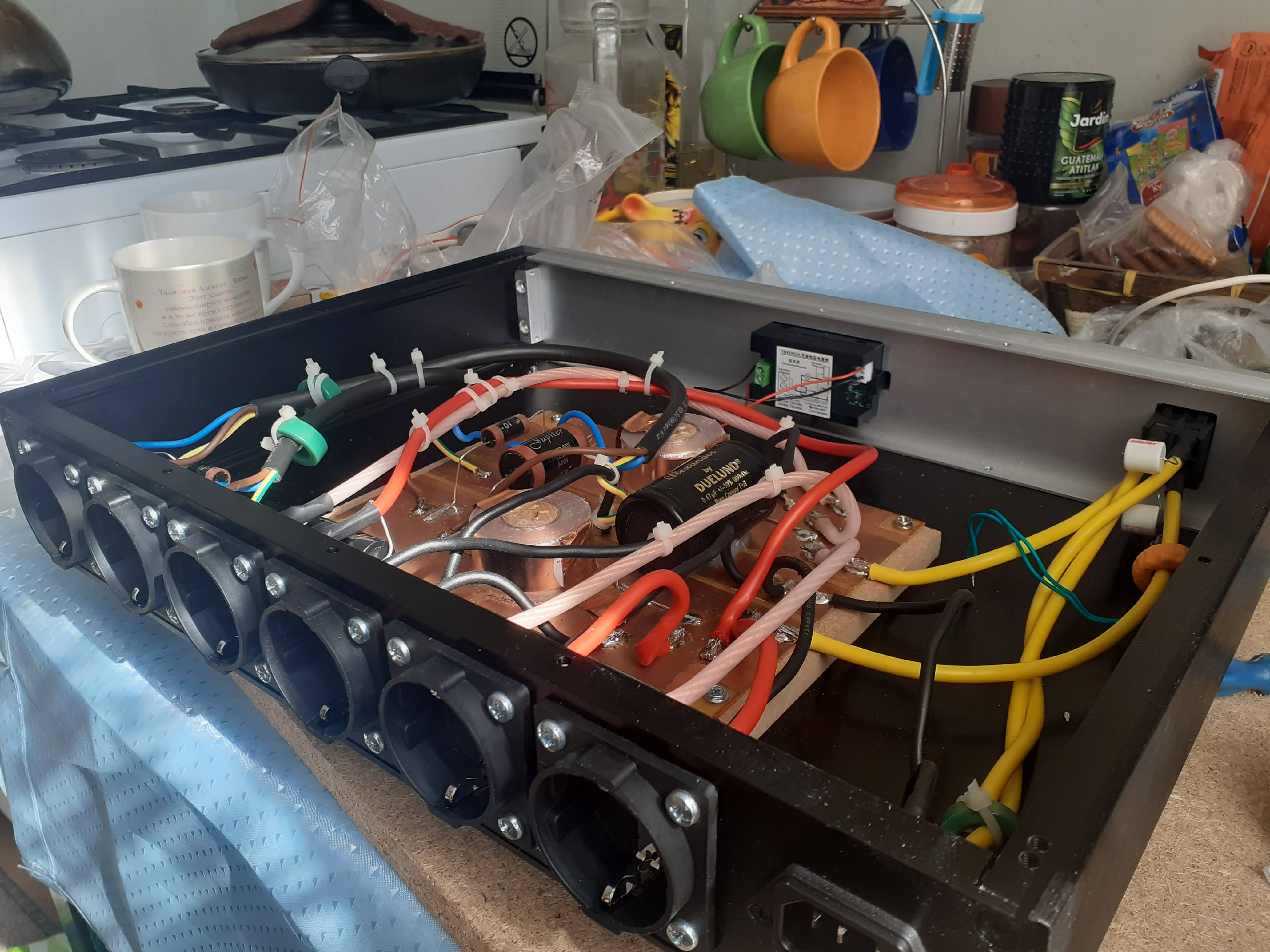

Внутренняя разводка похожа на Fujikura 3,5/5,5 кв. мм.
Отверстия самостоятельно гравировали?
Все верно.Номинал катушек не вспомню 0.18 или 0.27 mh кажется кондеры юпитер,дуелюнд,мундорф.Кабель Furutech(не фуджикура),Duelund,a где феррит там SilentWire.
Есть друг с фрезером и чпу
А внутренняя разводка какого в основном сечения?
Кольца именно феритовые или какие-то спецсплавы?
Медные листы чем-то покрывали сверху?
Вообще в фильтре очень высокого уровня детали, пожалуй, это настоящий high-end. Такие не встретишь даже в фильтрах за 1 млн. рублей.
Не думали на счет борьбы с вибрациями? Такого уровня техника очень чувствительна к таким вещам.
Фурутек 4.5квадрата,Дуелунд 3 вроде,а Сайлент 1.5.
Кольца феррит.
А медяшку сверху лаком мебельным масляным покрывал итальянский у меня был какой то.

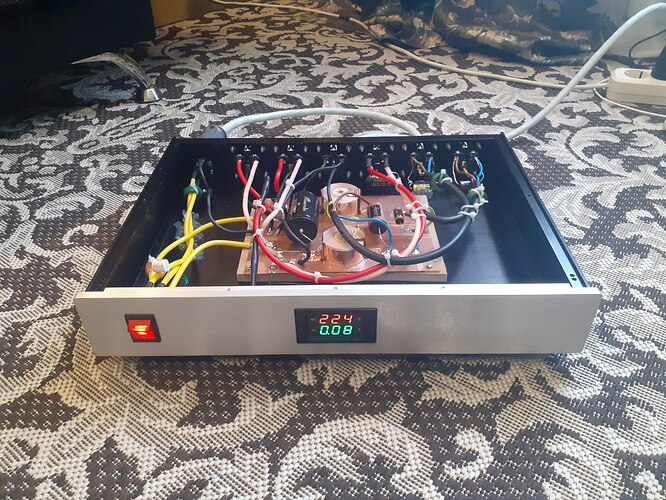

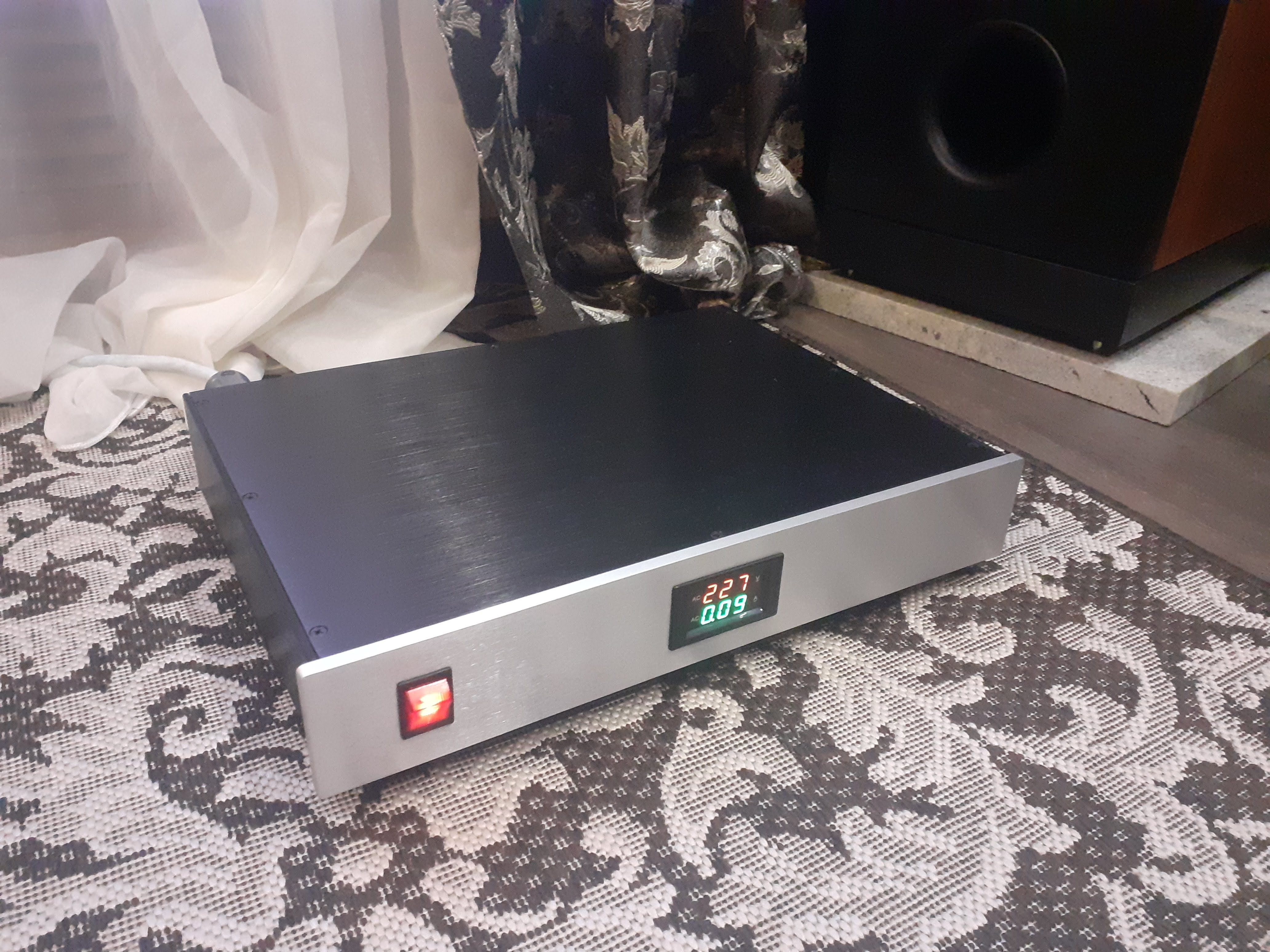

Визуально колхоз конечно,сейчас я бы все сделал иначе,но эта тварь хорошо работает и очень музыкальной получилась,хотя сейчас я бы использовал медные полированые шины да и много чего…
да ну…вид вполне здоровский и серьезный!
но некоторые моменты, я бы изначально не ставил, например - встроенный вольтметр… да и кнопку вкл/выкл с подветкой, как по мне они и сами грязи способны накидать…
касательно ферритовых колец- тут, конечно уже на любителя…в фильтр я бы их не ставил, особенно если на самих сетевых кабелях эти фильтры уже есть.
p.s.
кстати, я свой фильтр до сих пор собираю…, основная актуальная для меня сейчас сложность в проводке, как лучше развести толстые жилы Fujikura сечением 5.5, и само прикрепление их к плате фильтра… пока остановился на варианте винтовых площадок…
А по другому и не получится.Концы либо в кабельные наконечники и на площадку прикрутить,либо лопатки от фуры либо золото,либо родий под обжим
Ждем обзор

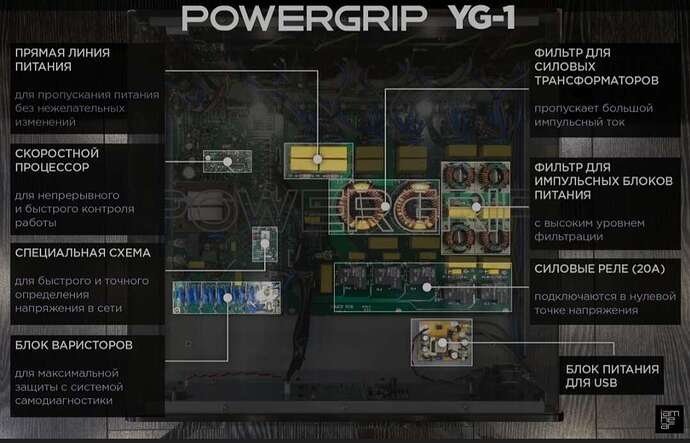

по повергрипу много информации в том числе и в баре. здесь даже можно было встретить их разработчика. и первой и второй модели было по 2 версии. что там меняли не помню.
На Сундуке разработчик написал что он уже 3-ю модель запускает.

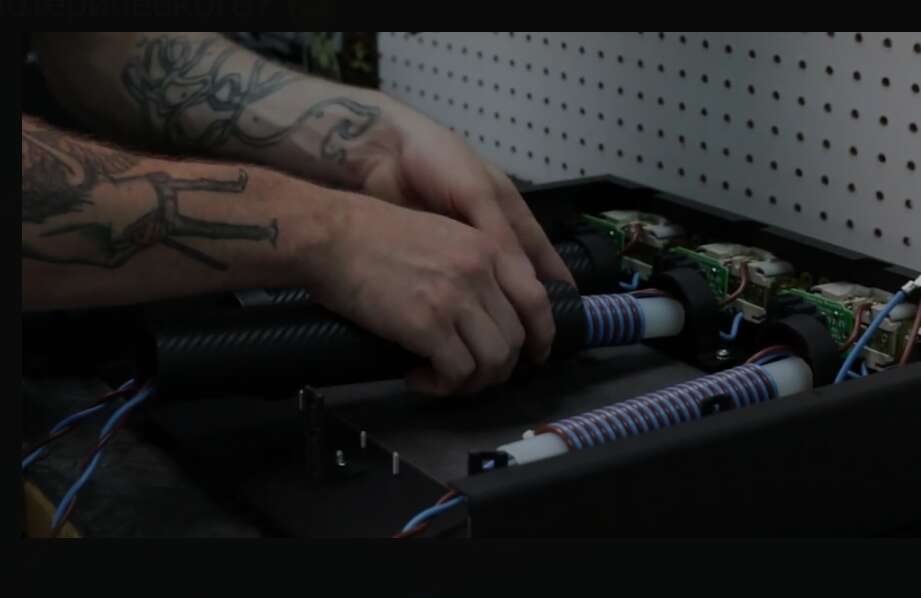

Сетевые фильтры Shunyata Research
Видео-обзоры:
По цене чугунного моста😇
Цель не покупать, а по-возможности понять из чего состоит, как работает и сделать так же или лучше .
Кстати, может быть кому-то известен состав того, чем Shunyata Research засыпает цилиндры?
По информации производителя там ZrCa-2000 compound.
Цирко́ний (химический символ — Zr ; лат. Zirconium).
Кальций (Ca от лат. Calcium).
На Сундуке кто-то написал что там кварц, карборунд, …
Обзор фильтров Torus Power:
Если интересуют фоточки фильтров, накидаю ссылок.

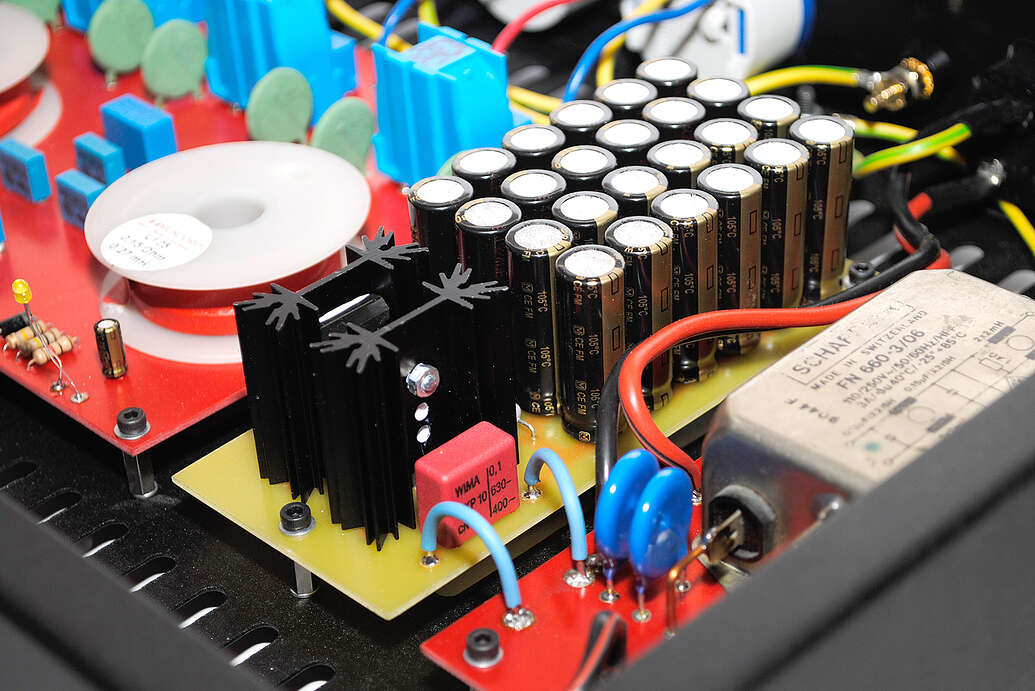

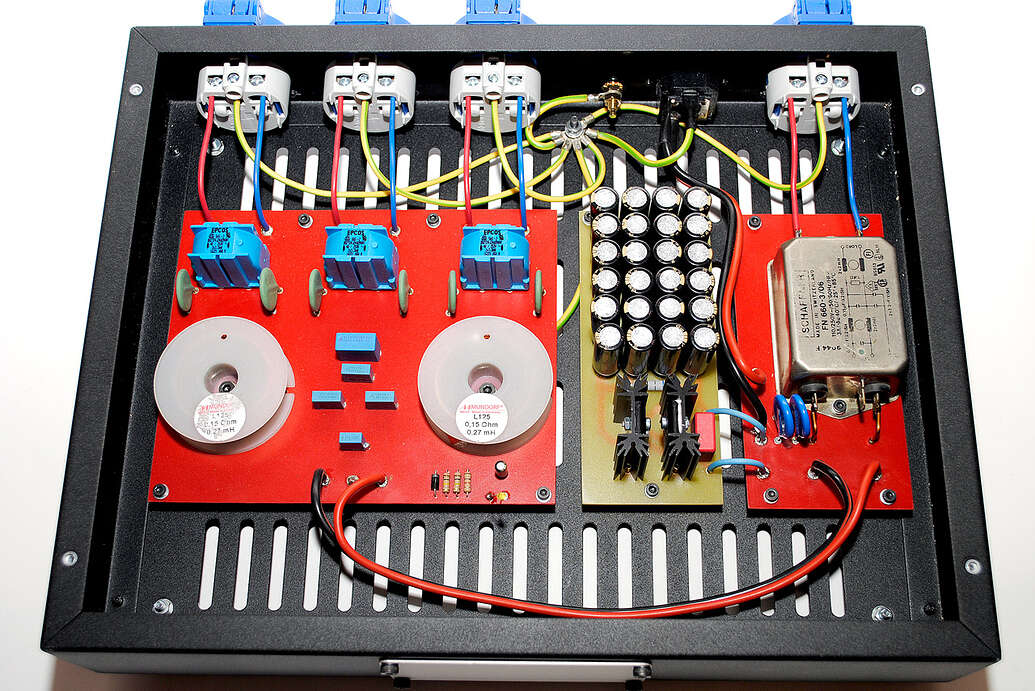

Чехи немного рассказывают про свои фильтры Síťová filtrační jednotka Galaxys :: Noble Audio
Хороший сайт с обзорами Power conditioners

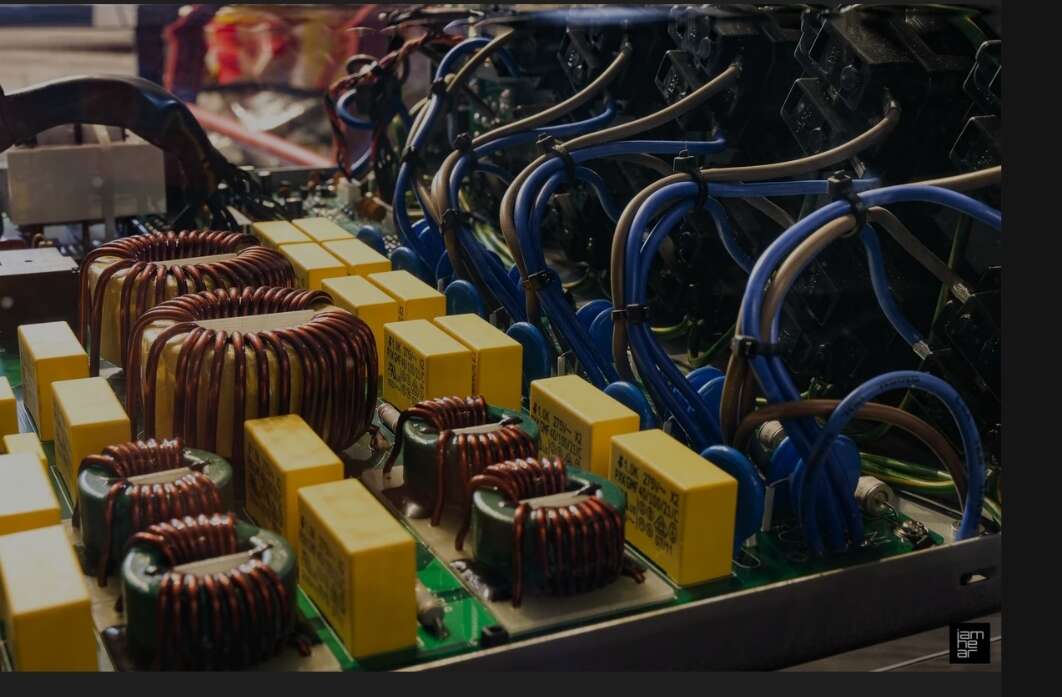

Европейцы хвалят топовые девайсы отсюда по ссылке есть немного фоток с внутренностями, здесь есть то же с других ракурсов. Тесты с фотками
Обсуждение фильтров с thel-audioworld.de

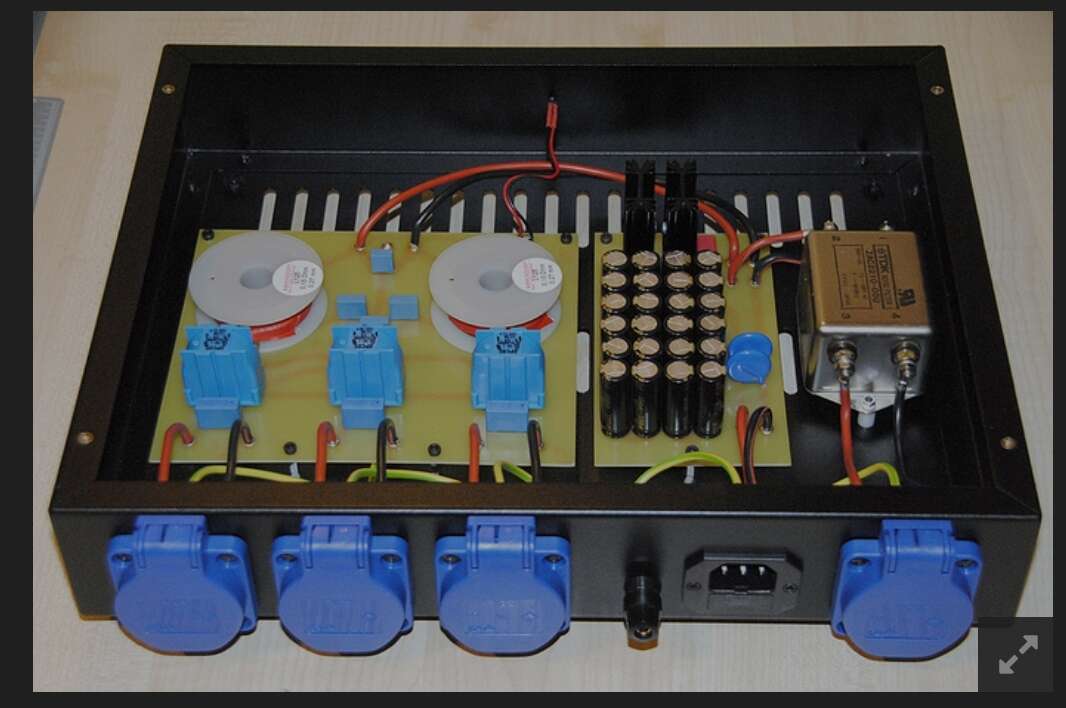

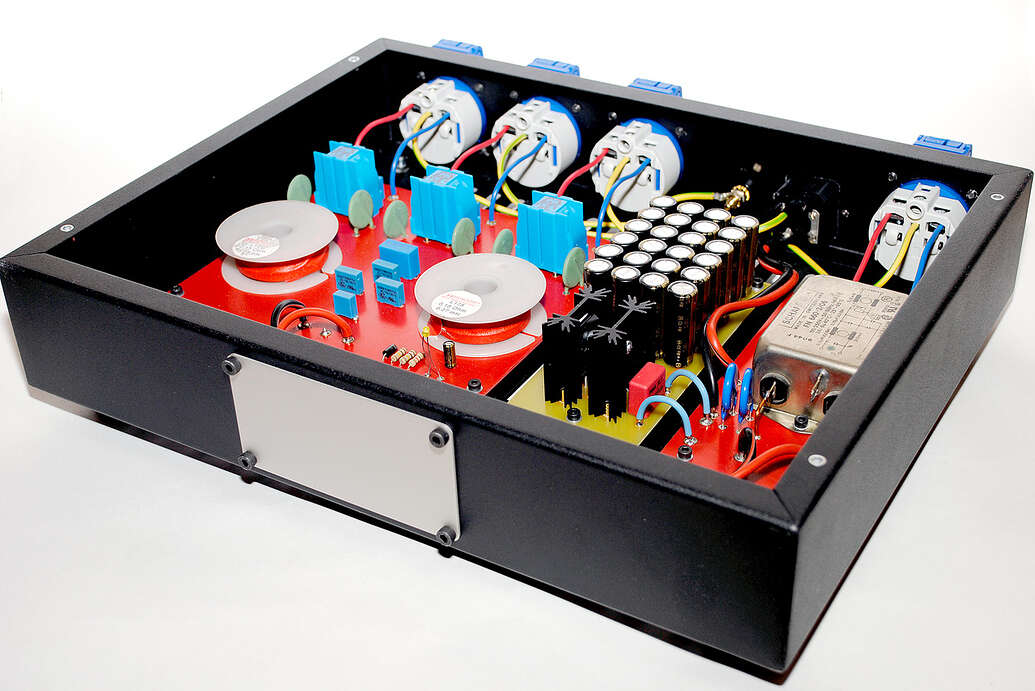

самоделкины из Чехии делают фильтры с разделительными трансами
