Давно экспериментирую с самодельным USB, даже станок для витой пары сделал https://rutube.ru/video/67b6e6a31e9d61682be8e4ff4b1deb6b/?r=wd
Лучший изолятор проводов для витой пары – тефлон. Ищите в этом направлении. И очень важно полноценный экран для data-линии. Пробовал карбоновый – хорошо работает, но всё же лучше по моему медно-лужёная оплётка с плотностью перекрытия не менее 90%.
7 лайков
Александр, здравствуйте! А экран на что-то цепляли или в воздухе оставили?
В USB все экраны (а их может быть в кабеле 3 шт.) паяются на корпуса разъёмов с обеих сторон. В самих подключаемых устройствах, при идеальной топологии, корпуса разъёмов соединяются на плате с общей массой через параллельные резистор с номиналом 100 Ом и керамический конденсатор 0,1 мкФ. Ни при каких обстоятельствах отдельные экраны не должны соприкасаться друг с другом по всей длине кабеля, поэтому необходимо их изолировать друг от друга. Я использую тефлоновую ленту, уложенную в 3-4 слоя по верх каждой оплётки. Конструкция кабеля может быть классической, которая набирается последовательно – data-пара, экран, изоляция, провода питания, экран, изоляция, декоративная оплётка. Или когда линия питания в кабеле “одета” в свой отдельный экран и идёт параллельно data-линии, которая так же в своём экране.
В кабеле линия +5В может отсутствовать, если подключаемое устройство не требует питание по линии USB, а вот линия “минус” должна присутствовать всегда. Относительно “минуса” формируется напряжение на линии data для передачи пакетов и убирать эту линию нельзя.
9 лайков
Штекеры с цанговым зажимом, с Алиэкспресс. Обычный электрический кабель круглого сечения 2 по 0.75 кв.мм. “Красненький на плюс, синенький на минус”.
Чёткость звука, чистота, никаких намёков на цыканье, зажатость и жесть, как бывает в межблоках с “обычным”, микроскопическим сечением проводов. Уровень китайского “кардаса голд хекслинк”, кто с таким знаком. А этот “кардас” я считаю хорошим, потому что он сильно подвинул два фирменных межблока, вдвое дороже. Просто вот очень похоже, потому что этот хекслинк, я только что снял и поставил самоделку.
1 лайк

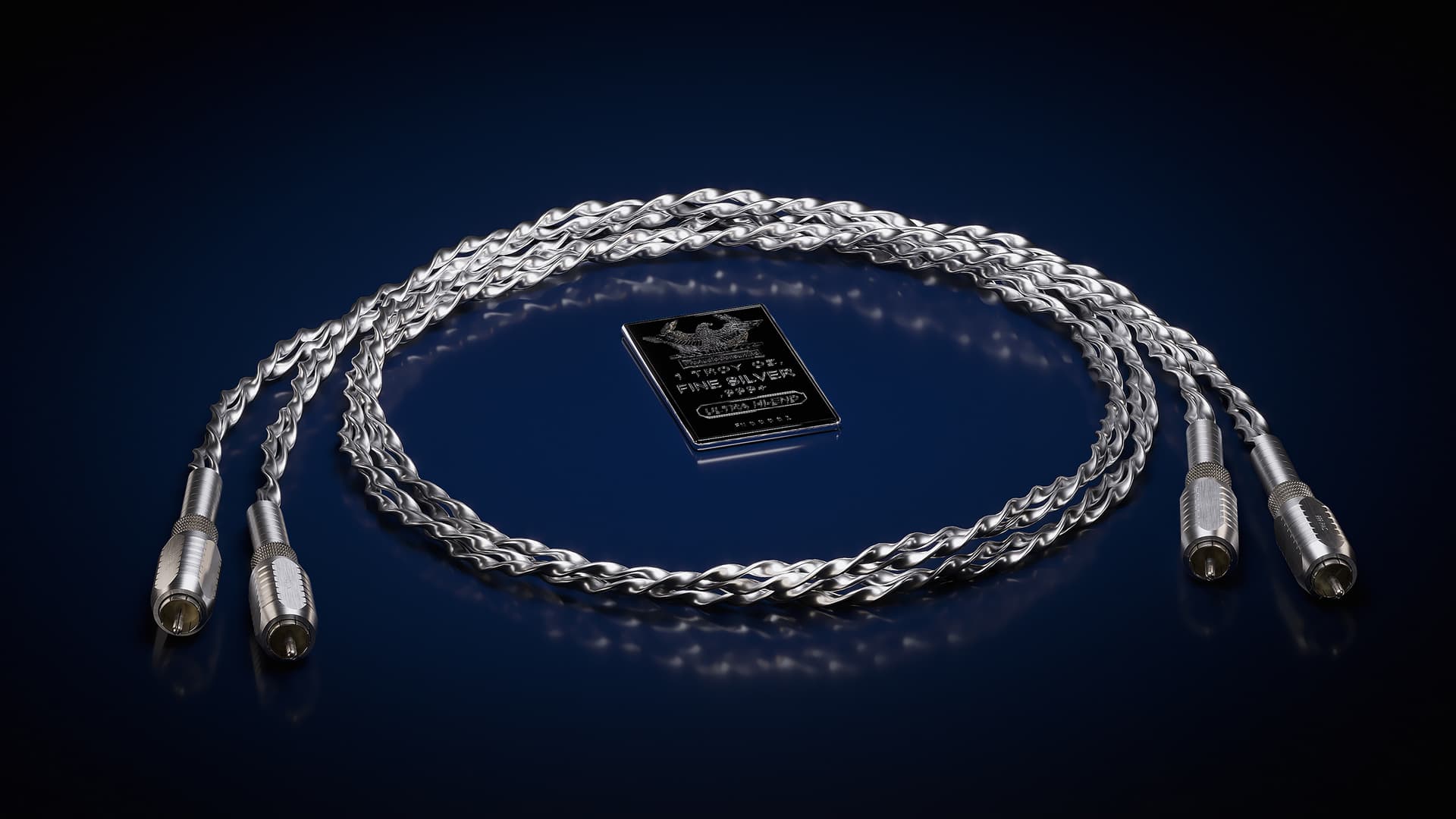

“А мужики-то не знают…” https://proaudioconsulting.ru/product/balansnaya-transformatorno-generatornaya-sistema-na-osnove-nesushhej-shiny-dlya-peredachi-slabotochnogo-signala-dlya-sistemy-rsa-mk-ii/
Это для конкретных пацанов-аудиофилов. На шее носить.
7 лайков
Как говорил Остап - " Побольше цинизма. Людям это нравится".
3 лайка

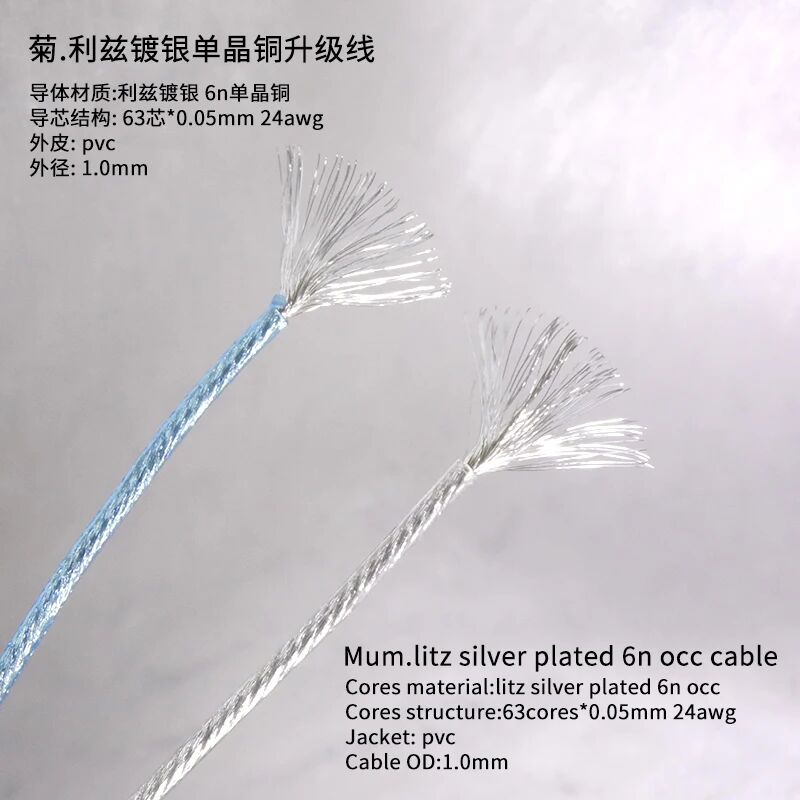

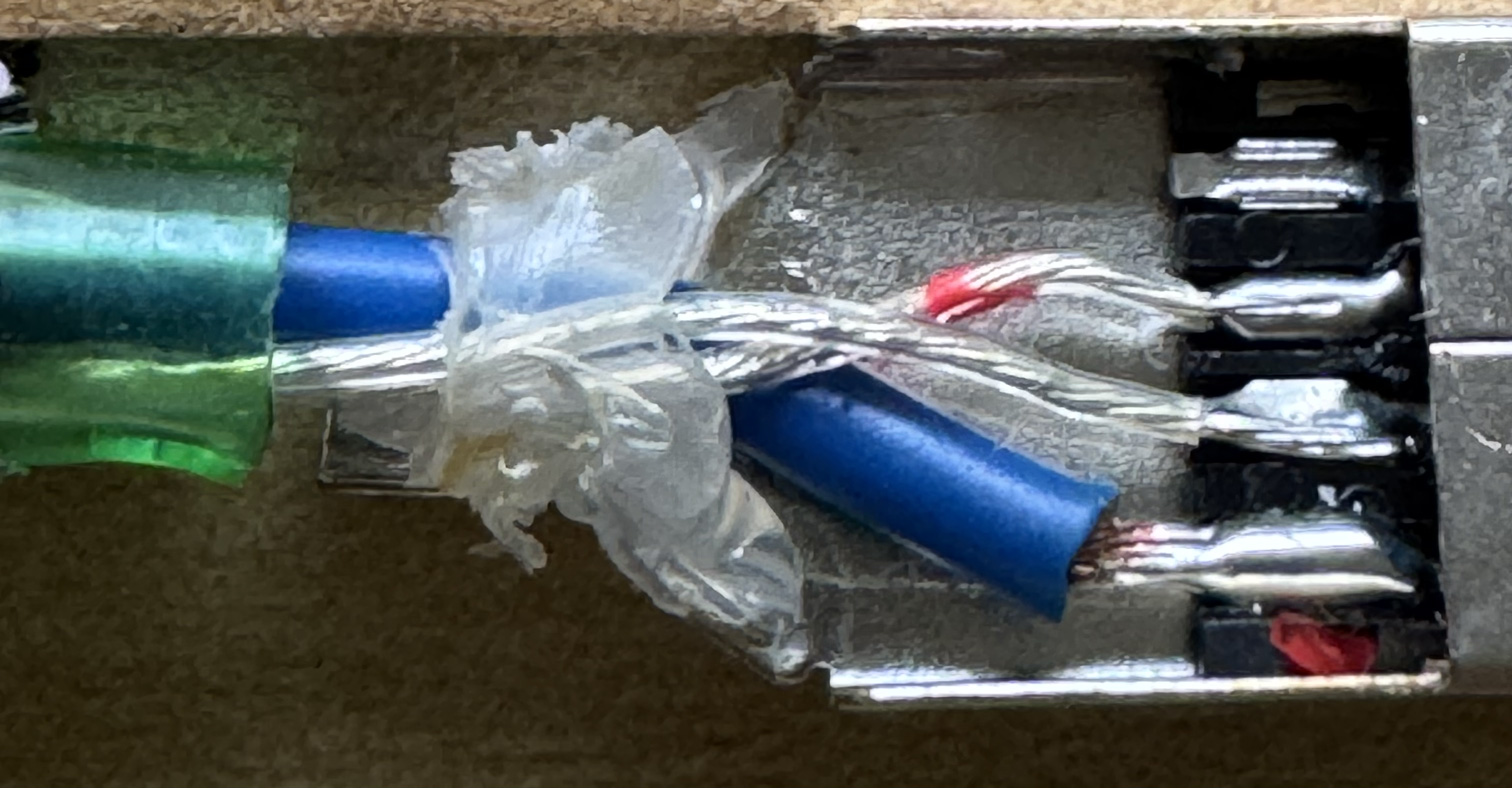

Прозрачный провод похож на китайски посеребреный. Но это не точно, может просто похож
1 лайк
Уважаемые мастера! А подскажите кто и каким припоем паяет кабеля? Если не сложно киньте ссылку на флюс и припой.
1 лайк
Спасибо большое
кто и каким припоем паяет кабеля?
1 лайк
Доброго утра! Хочу поделиться своим опытом. В общем нужно мне было отслушать направление куска 25 см. самокатного серебряного провода от знакомого ювелира Артурчика,диаметром 0,7-0,8 . Я решил использовать разъем под предохранитель в цапе. Поставил услышил явные улучшения, причем даже в басе(подумал, что попал в нужное направление сразу). Потом беру переворачиваю проводок и офигиваю вообще. Сцена распахнулась, звуки полностью оторвались от колонок и их “отлеты” в лево и в право стали ограничиваться только боковыми стенами, до которых по три метра. Звуки, призвуки стали появляться над головой, за головой, да всюду. Очерченность солирующих инструментов возросла. В общем прирост по всем фронтам и тылам, но особенно (при правильном направлении) это касается появлением до селе не бывалой 3d сцены… Далее несколько раз переворачивал проволочку, поскольку вынимал ее на время и забывал верное направление, пока не отметил. Верное направление определяется без проблем и без выслушиваний, достаточно одного трека.. Из маленького кусочка сделал жучек(боязно конечно) и как то ставить штатный предохранитель вообще нет желания..Вообще получается как я думаю, можно отслушивать направление любого проводника и любой длинны без заморочек. Откусил кусочек 2 см, отметил вставил жучек и все. Заодно исключается влияние всяких потусторонних сил, оплеток, сетевых и прочих разъемов и т.д.
12 лайков
Это действо и в теме про предохранители можно описать.
2 лайка
Вот! Об этом пишу уже который год: именно сцена - основной показатель правильности/неправильности направлений. Это показатель, который исключает влияние вкусовщины при определении направлений.
И если в правильном (с точки зрения сцены) направлении проводник искажает тональный баланс, то… вот так звучит ваш проводник. Некоторые пытаются исправить тональный баланс переворачивая направление проводника, что есть ИМХО в корне неверно. Не нравится звук в правильном направлении? Меняйте проводник.
2 лайка
Здравствуйте! У меня вопрос, чем можно проверить USB кабель на ошибки передачи. Пропуск семплов. Для определения качества кабеля. Какая то программа или это может сделать или какой то USB тестер из общедоступных? Поиском не нашёл, только проверка сопротивления провода. Спасибо.
Несколько лет назад для этого использовали ПК создавая LoopBack (закольцовывая данные и проверяя на целостность) - но не в курсе подробностей. Вам такой вопрос лучше задать на компьютерных форумах.
Косвенно о ошибках можно судить по скорости передачи данных. Так когда-то тестировали ЮСБ-кабеля. Разница в скорости небольшая, но вполне измеряемая. Чем больше скорость передачи файла - тем меньше ошибок даёт кабель (файл передаётся с коррекцией ошибок, и - чем больше ошибок, тем больше перепосылок частей файлов - тем меньше скорость).
Для наших аудионужд важно волновое сопротивление кабеля. Его можно вычислить, зная ёмкость кабеля и его индуктивность (в инете легко найдёте формулу). Я новые кабеля проверял так: ставлю играть музыку на беспрерывный режим на несколько суток. Если плеер не вырубается за трое-четверо суток постоянной работы - то кабель в порядке.
