Спасибо, очень любопытно. Я над этим как-то не задумывался.
Не выдержала душа поэта, пока по первому цапу спор да дело (продавец Lusya оказался отмороженным упырем), я заказал у другого продавца https://aliexpress.ru/item/4000860757150.html?spm=a2g0s.9042311.0.0.2f2f33eddba4BR&_ga=2.28141877.886508653.1602240846-736761071.1577958395

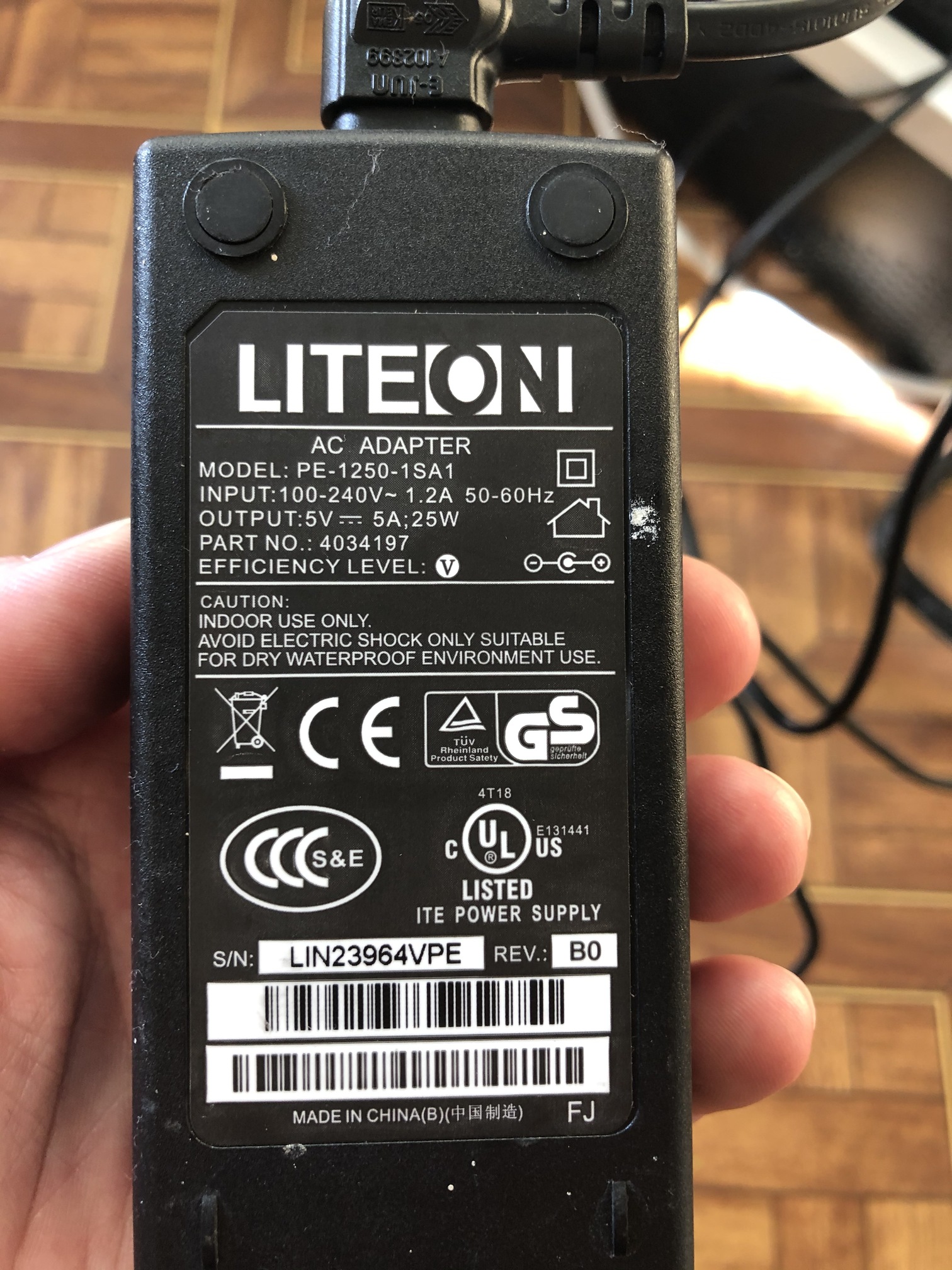

и заказал с его блоком питания
Что хочу сказать играет, и хорошо играет, очень приятная середина, пока греется на Spotify
Богомерзкий импульсник же. К тому же с десятикратным запасом по мощности. Лучше уж из говна и палок на макетке ЛБП собрать - будет лучше, причем значительно. Транс типа тп-160-2, два диода byv26c, тыщу микрофарад 35 вольт, 2*10 Ом, еще тыщу микрофарад и кренка MC7805ACTG(CTG), затрат на пицот рублей и море удовольствия от звука.
Готов оплатить, уже говорил не владею магией.
Зато бесплатный, до этого manwell заказал на 12V https://aliexpress.ru/item/32775904506.html?spm=a2g0s.9042311.0.0.6dba33edaZiVAE&_ga=2.99377815.886508653.1602240846-736761071.1577958395, не пригодился.
Какие оптимальные параметры по питанию?
10TDA1543=60*10=0,6A макс
остальная требуха=0,2А макс
итого 1 Ампер за глаза и уши.
То есть можно смело искать ЛПБ на 5V 1A?
Для питания этой конкретной конструкции - да. Вместе с тем не будет ничего страшного, если ЛБП будет 1,5А, так как распространенные управляемые интегральные стабилизаторы LM317 в упаковке ТО-220 имеют как раз такой ток. Более породистый ЛБП для этой конкретной конструкции - избыточен.
Сталкивался с такими… Но тем не менее скрины переписки и скрины отсутствия информации со страницы, или без последней даже, спор с помощью коллегии али был в мою пользу. Ни в коем случае с ним не соглашайтесь, ждите решения коллегии али, обычно полный возврат отписывают.
Сводка
Да наверное поторопился, не стал дожидаться решения Али, этот мудень просил прислать то видео как Не работает, то фото платы, миллион всего, все ответы да, нет, и на мои вопросы кидал пруфы что отправка назад в Китай бесплатная и тд, я в итоге отправил, вышло 800 рублей, за свой счет конечно. Итого трат - не нужный блок питания 1500, сама плата 4000, и отправка в Китай 800.
А можно было купить у другого продавца Цап сразу с нужным импульсным блоком питания за 3700.
Теперь жду когда он ее получит и Али вернет деньги, если вернет.
Но играет классно, слушаю
Как будто в зале сижу, балдею, на ЛБП наверное еще лучше будет.
Я в общем то брал на пробу что бы понять что такое мультибит, собственно можно дальше двигаться в этом направлении, как минимум хотелось бы чтения файлов в Hi-Res (конкретный цап не читает выше 16bit 48khz), не хочу оверсемпл делать.
Если давать сигнал по spdif то вероятно может побольше. Для гарантированного 24/96 можно заменить спдиф ресивер на cs8414 (он совпадает нога в ногу с установленным 8412), в лавке “ремонт сотовых, планшетов, ноутбуков” это проделают за малую денежку, если микросхему им дадите.
Но опыт эксплуатации tda1543 увлечёнными энтузиастами говорит однозначно - лучше всего этому чипу удается редбук, 16/44.
Это скользкая дорожка которая не принесет счастья , редбука хватает с головой и даже больше , старые мультибиты не играют хайрес тут Вам в помощь современные решения на R2r , но они другие хоть их и сравнивают со старыми мультибитами .
Цапы на чипах TDA , хорошо реализованные имеют свою особую притягательность , она не прослеживается в решениях на других чипах , хоть и считается что важна реализация но вот я не слышал ничего подобного в других аппаратах , там есть свои плюшки конечно , но такого залипательства , особенного эмоционального посыла , цельности и мелодичности не встречал .
Смотря какие. PCM1704 может. У меня лежит Nacamichi DAC-41 на РСМ1702, принимает до 24/96.
Это максимум что можно выжать из них , но смысла в этом не вижу , при наличии редбука
Золотые слова! Очень здорово, кратко и ёмко охарактеризовали тдшки.
Спасибо Валерий , кстати я с Вашего посыла обратил внимание на 1543 а потом и на 1541 , прочел на форуме где то Ваш отзыв и решил пробовать TDAшки ))
Куча заблуждений каких-то непонятных…
Вот как дело обстоит на самом деле:
- Hi-res лучше, чем 16/44.1.
- Все старые мультибитные микросхемы цап принимают частоту дискретизации более 1fs.
Обычно принимают 8-16 fs. - Из 16/44.1 можно сделать hi-res лучше, чем это делают встроенные в цап фильтры.
Решил поделиться своими?

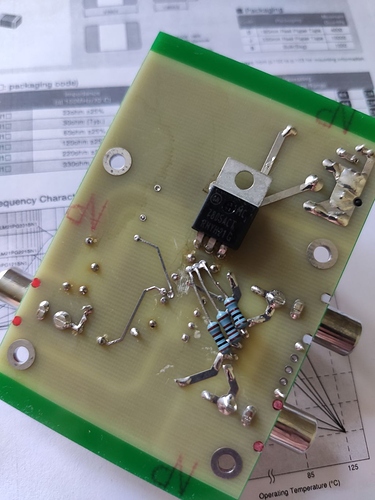

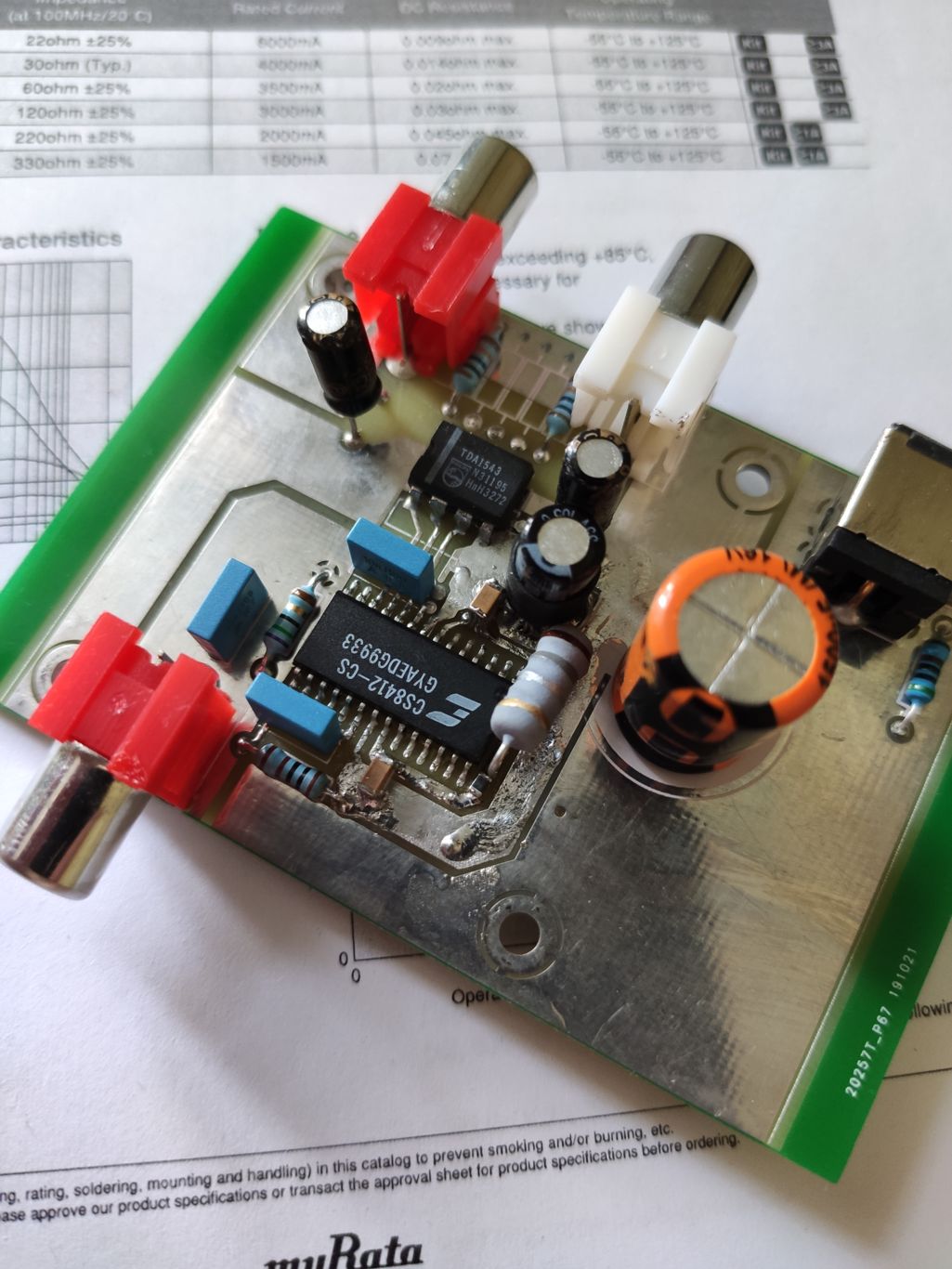

А вот и конечная моей Люси Шигараковны. Обдирать кондеры не стал и так пойдет.
Игры с кренками разных производителей равно как и шунтирование их разными комбинациями ни к чему прорывному не привели. Поёт только с моторолой (онсеми), ни с Киа, ни с другой какой то с распайки, не поёт. Удивительно но факт, китайцы похоже Люсю отслушивали, так как изначально стояла тоже Моторола, но более шумная.
И да, в ветке вроде бы не было упоминаний, голый выхлоп на резисторы крутит фазу, так что можно попробовать менять местами подключение колоночных бананов.
Сама 1702 фактически принимает до 20/768кГц. Теоретически может больше 768кГц.
Ну например 1541 в simultaneous режиме, а также PCM58, 63 играют до 384 кгц запросто (NOS, разумеется) – это удобно, когда например идет конверт DSD материала. Или для аналоговых записей всяких. Это технически, а про редбук и прочее каждый уж сам себе решатель.
