Все правильно 10 мкф 100 вольт. А тот который 100мкф 16 вольт стоит в цепи питания вроде. Значит тоже влияет на звук, я ошибся.
1 лайк
Кто может, посмотрите куда в Lite DAC-е на плате подпаивается светодиод включения, отвалился.
Можно подпаяться к выходу 7805 или ножке L1, L2, L3. На выбор, где удобно.
Только, я не помню где понижающий резистор (2-3кОм): на плате или перед светодиодом на его ножке.
1 лайк

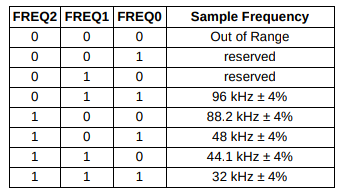

Владельцы Lite Dac-ah, проверьте у себя. Чисто случайно запустил файл 176,4 кГц и он проигрался! Без передискретизации! У меня если запустить не поддерживаемый формат - просто тишина, стоит Arch Linux - звук напрямую на ALSA! Я думал максимум 96 кГц поддерживает! Вроде бы и в даташите CS8414 написано максимум 96. Жаль 192 не проигрывает…
http://lampizator.eu/LAMPIZATOR/TRANSPORT/CS8414_receiver.pdf
Или я где-то ошибся?
Некто в баре на маркете продавал один из представленных цапов, даже в этой ветке отписывался. Скорее всего это он и есть.
1 лайк
На ebay попалась ссылка на аналог 6xTDA1543, но на 8 чипах и сделана на вид получше. Во всяком случае разъём под питание внешнее и земли разделены, плюсом и оптика и SPDIF присутствуют.
2 лайка
Клоны Шигараки
Подешевле
https://aliexpress.ru/item/1005001304935868.html?spm=a2g0o.productlist.0.0.56a57872ugDqwl&algo_pvid=5dfa9037-bd20-4f76-93f8-de67a7776926&algo_expid=5dfa9037-bd20-4f76-93f8-de67a7776926-2&btsid=0b8b034e15988896660714230e8a98&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
И от Люси
https://aliexpress.ru/item/1005001339594533.html?spm=a2g0o.productlist.0.0.56a57872ugDqwl&algo_pvid=5dfa9037-bd20-4f76-93f8-de67a7776926&algo_expid=5dfa9037-bd20-4f76-93f8-de67a7776926-0&btsid=0b8b034e15988896660714230e8a98&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
4 лайка
По поводу Lite-DAC. Пробовал менять синие конденсаторы на желтые со сгоревшего Muse, ноль эффекта. Конденсаторы в обход ОУ дают больше грязи и чуть прибавляет “воздуха”.
Наибольший эффект дало подключение I2S, даже через простенький китайский CM6631. Вот тут улучшения очевидны. Но сохраняется грязь в звуке.
Когда подключал выход через трансформаторы на нанокристалличесом железе, ее не было, но это отдельная, грустная, история.
Итог: мэджика в Лайте почти нет, в Muse его было. Осталось попробовать Шигараки.
3 лайка
Какие трансформаторы подключали и почему история грустная ? Сам хотел прикупить такие https://aliexpress.ru/item/32950862157.html?spm=a2g0o.cart.0.0.254a3c00FnRzyh&mp=1&_ga=2.131505864.671868225.1598890691-1852936468.1592868915 и превратить late-dac в балансный.
Странно, так как в моем Лайте мэджик есть.
А вот с детальностью на фоне «старших товарищей» грустнее, естественно.
Ну, или я мэджик по-другому понимаю.
1 лайк
Из того что вы линканули что лучше заказать?
Хочу познакомится с недорогим мультибитным цапом, и хотелось бы законченное устройство.
Нашёл ещё такой вариант
1 417,58 руб. -30％ | Lusya HIFI TDA1543 * 8 декодер USB, коаксиальный ЦАП Декодер, плата OTG для hifi готовой платы T0758

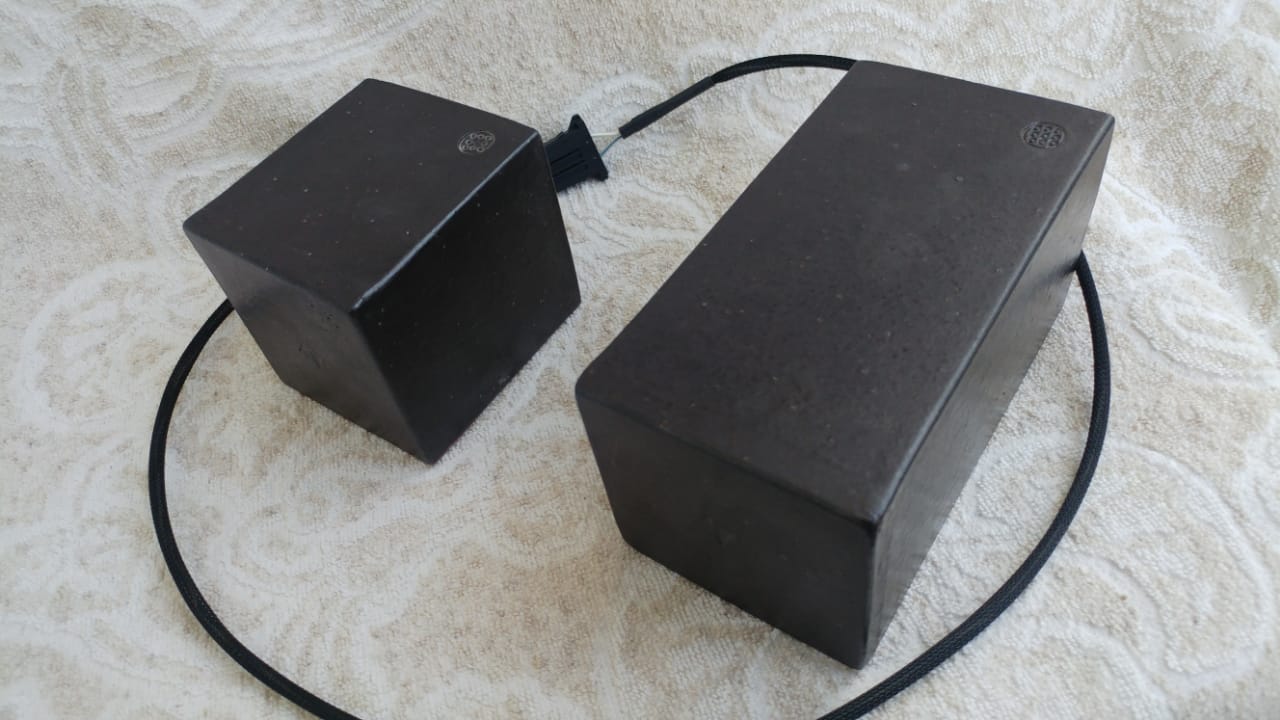

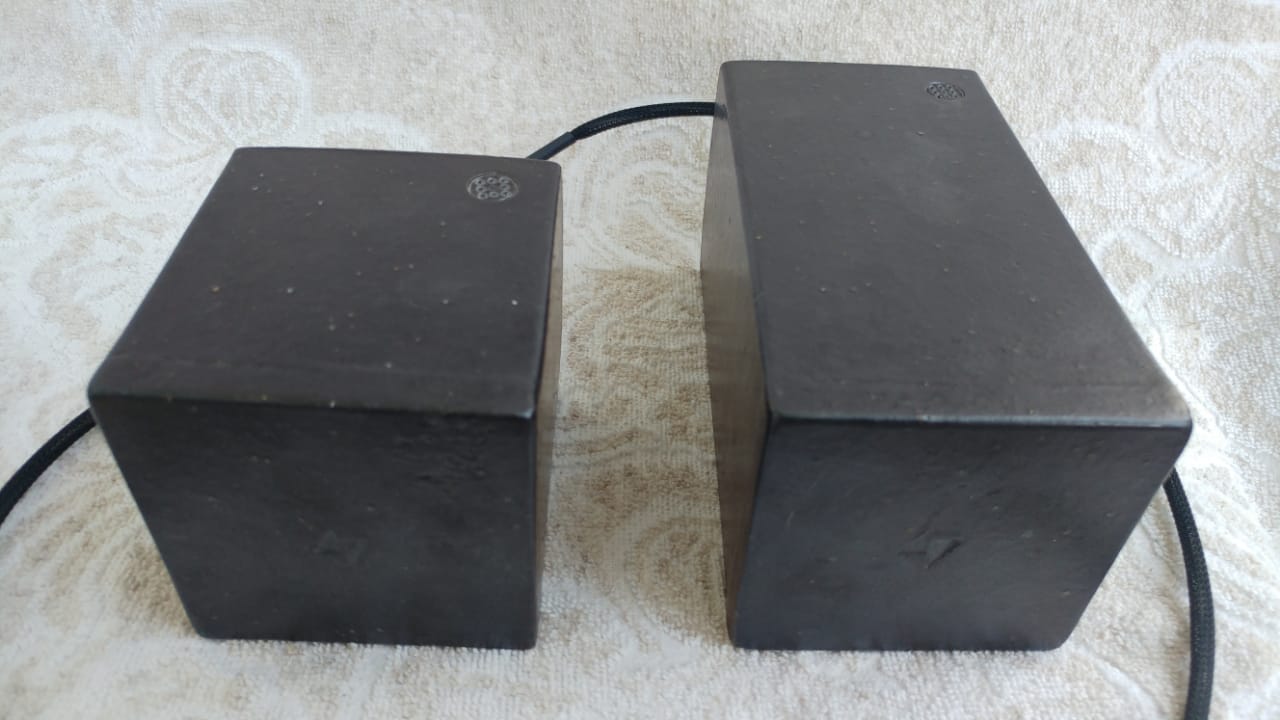

Если верить туровой ветке Шигараки, в оригинале стоит два трехногих стаба. У люси один. Но у люси зато коробочка (вроде бы) аккуратная. Опять таки вопрос питания. Питальник у турового Шигараки чуть не вдвое больше габаритом чем ЦАП, навскидку (если там только транс, мост и банка) ватт 15. А не многовато?
1 лайк
Советую ничего из этого не заказывать. Может оказаться напрасной тратой денег.
3 лайка

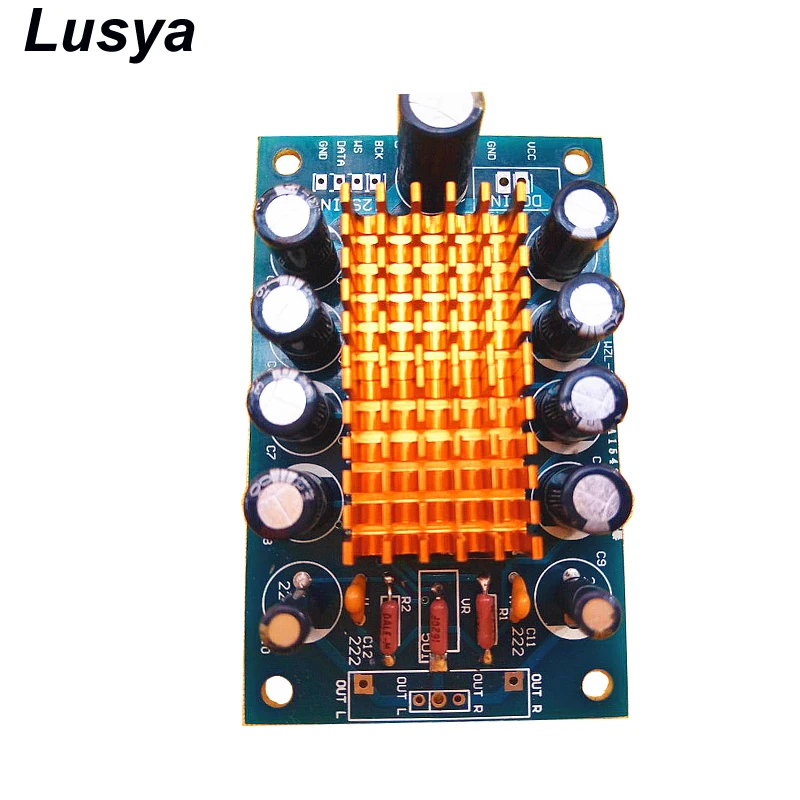

Удивительное дело, оказывается можно крепко сэкономить на лайт даке, да к тому же не иметь острого зуда в организации ввода сигнала и питания. Платка с восемью 1543, вывод на резисторы, входы питание и i2c
2 328,37 руб. 30%OFF | HIFI I2C вход 8X TDA1543 параллельная Плата декодера DAC цифровой плеер модифицированный CDM4 Поворотная звуковая карта T0761
2 лайка
В меня уже не лезет
5 лайков
И хоть кто нибудь бы для расширения кругозора ткнул вольтметром в выход блока питания на холостом ходу и под нагрузкой у этой Шигараки

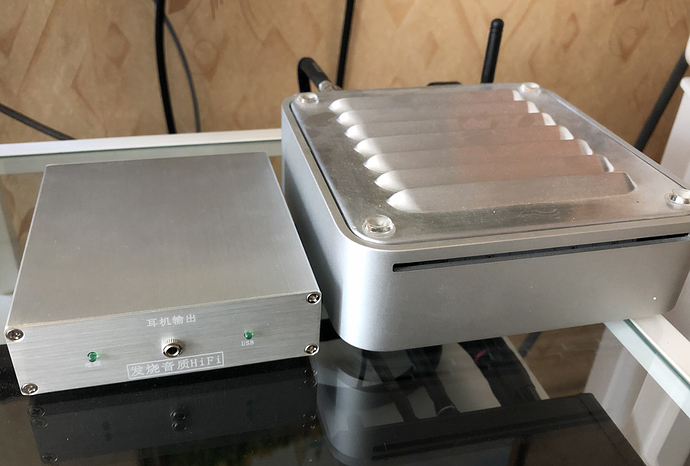

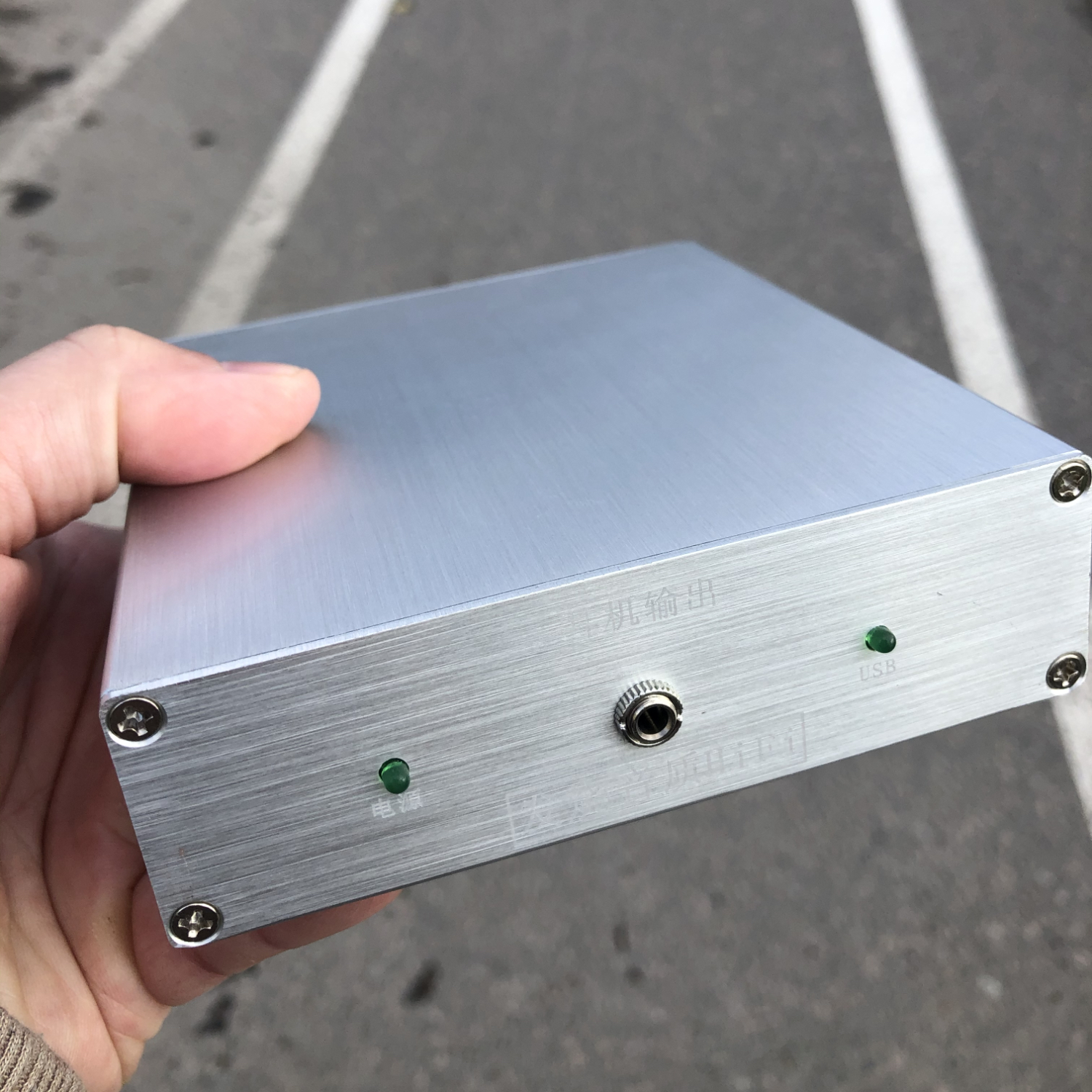

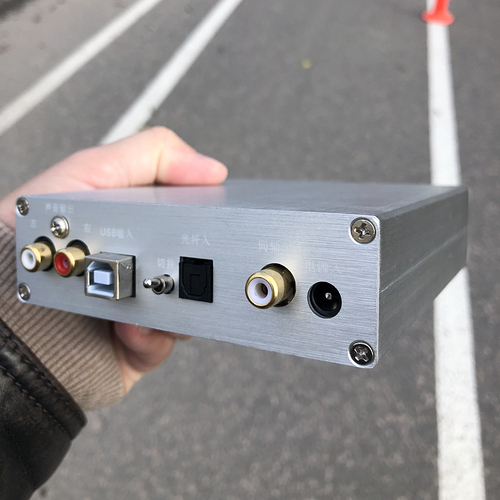

Не выдержала душа, захотелось дешевого мультибита на 1543, сегодня забрал коробочку с почты, упаковка добротная, пока шел расковырял =)

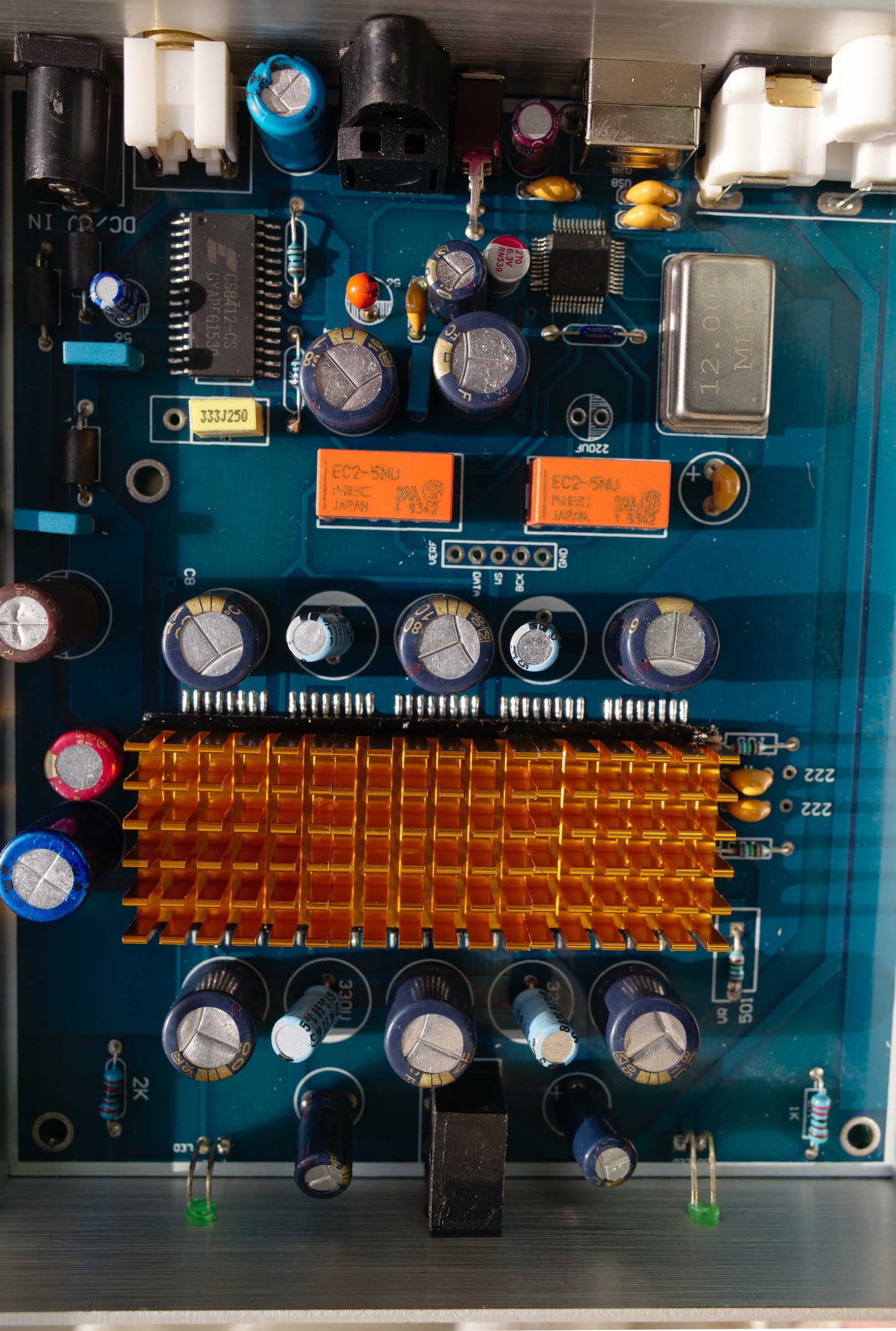

Собран дак добротно, я вскрыл посмотреть внутренности (затянуто было на смерть), внутри под радиатором 10 шт TDA1543, ничего не болтается.

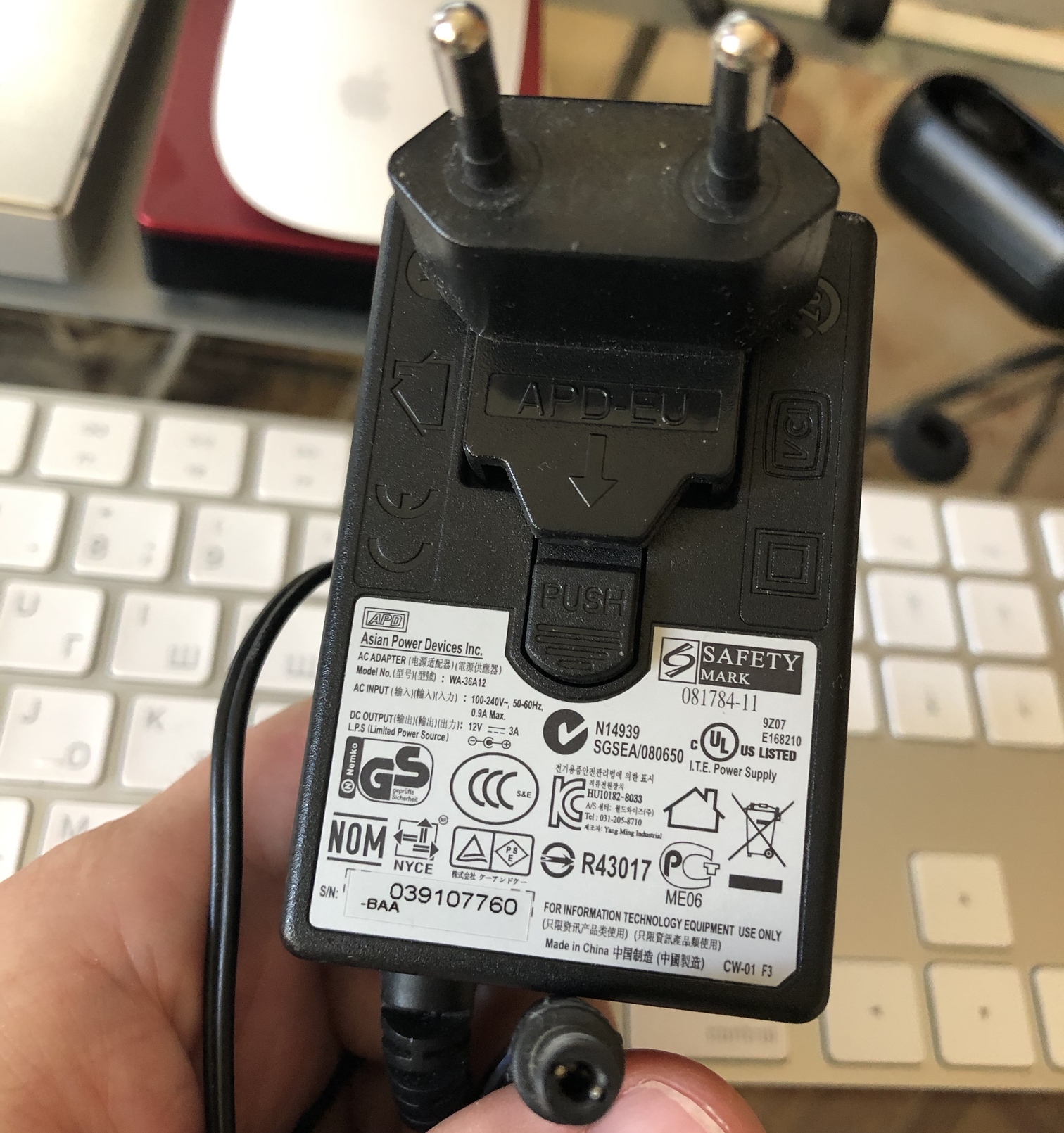

Продавец пишет что необходим блок питания DC12V 3А 5,5 х 2,1, у меня как назло из 12 В на 3А только DC12V 5,5 х 2,5 мм, я его конечно воткнул, светодиод загорелся но в ответ тишина.
Попробовал DC12V 5,5 х 2,1 мм на 1 Ампер, увидел мигающий диод и пуки в колонках.
Заказанный ранее GSM36B12-P1J 12В 3а mean well еще в пути
Ломаю голову как его проверить, есть способы как временно подружить его с разъемом 2,5 ?
Полоску фольги шириной пару мм внутрь разъема БП или просто подогните внутренние контактики в разъёме.
Спасибо, подгибать не буду, он от внешнего жесткого диска WD, а вот с полоской фольги попробую.
это они вообще плювали на нас/европу
, ни буквы знакомой… Как отыскали их? Включайте скорее, ждем раскрытия этих шпиёнов
!
