А в чем, скажите… ради чего мы тут )
Не я не вы не претендуем на истину в последней инстанции, так что мнения важны.
Тем более и вы и я слушаем (разные системы и реализации) о чем говорим.
1 лайк
В случае с высокоомным резистором на 1543 мы получаем довольно узкий (чистый) динамический диапазон и много искажений. ИМХО, мне на слух не нравится звучание 1543 на резистор. Даже на простой транзистор ощутимо лучше. Проходили
4 лайка
Крацивая работа! Уверен звук класс…
1 лайк

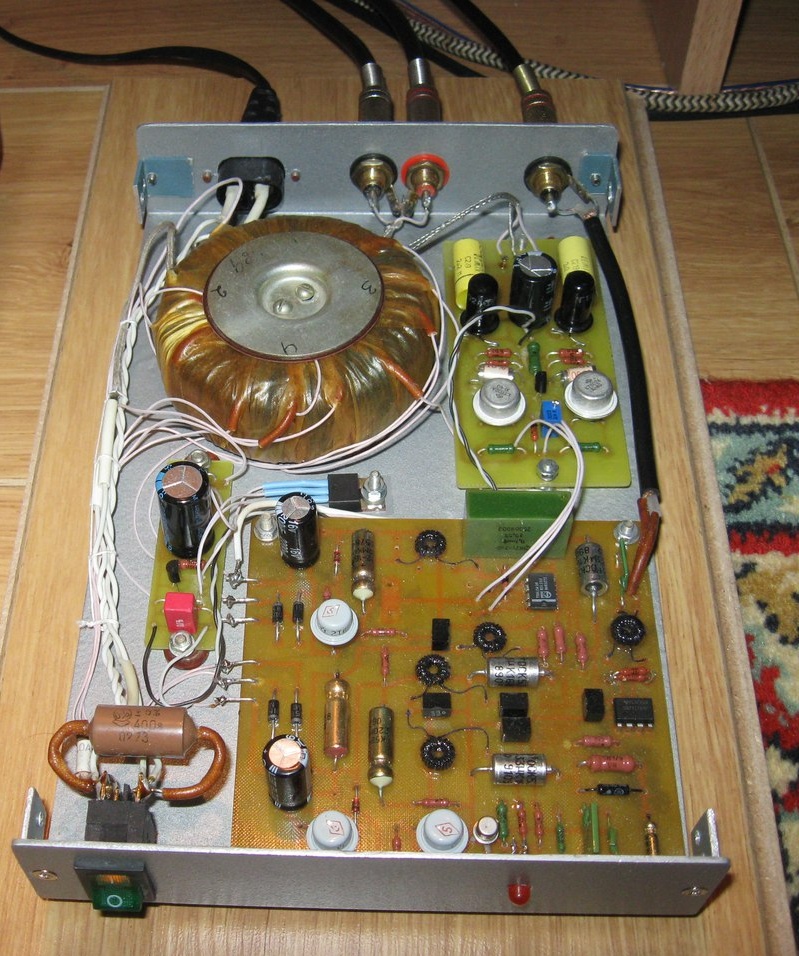

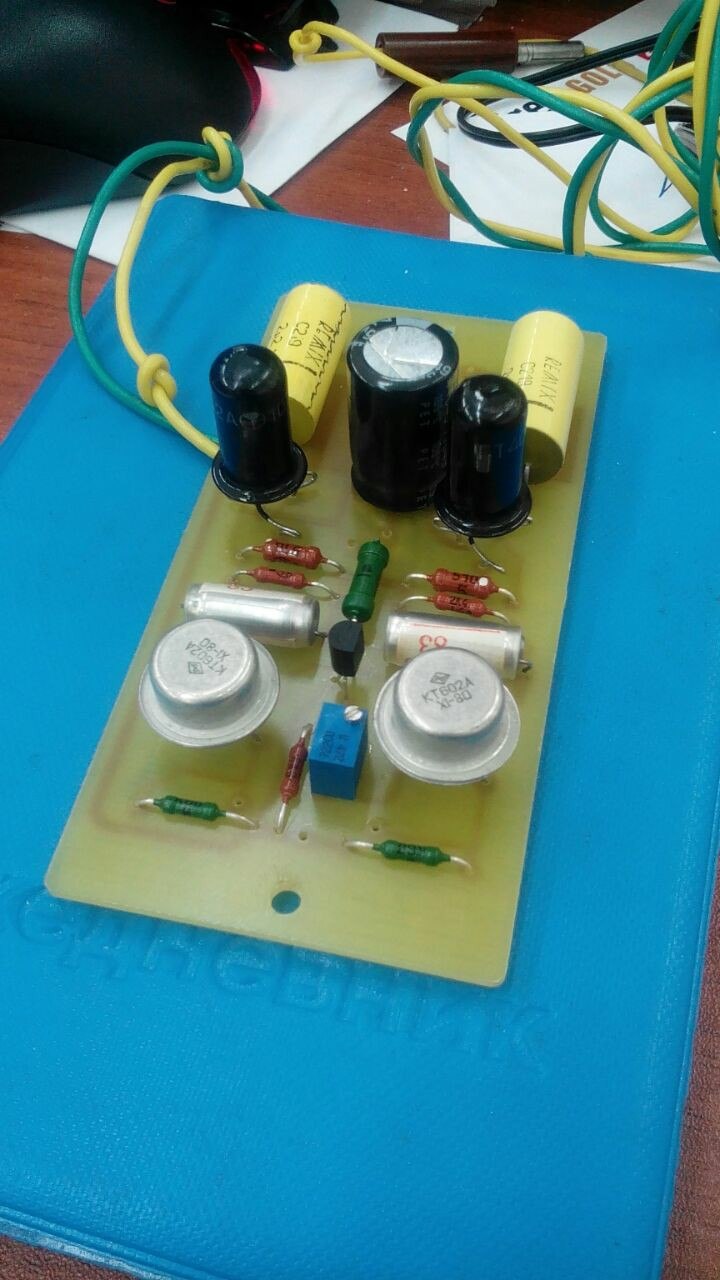

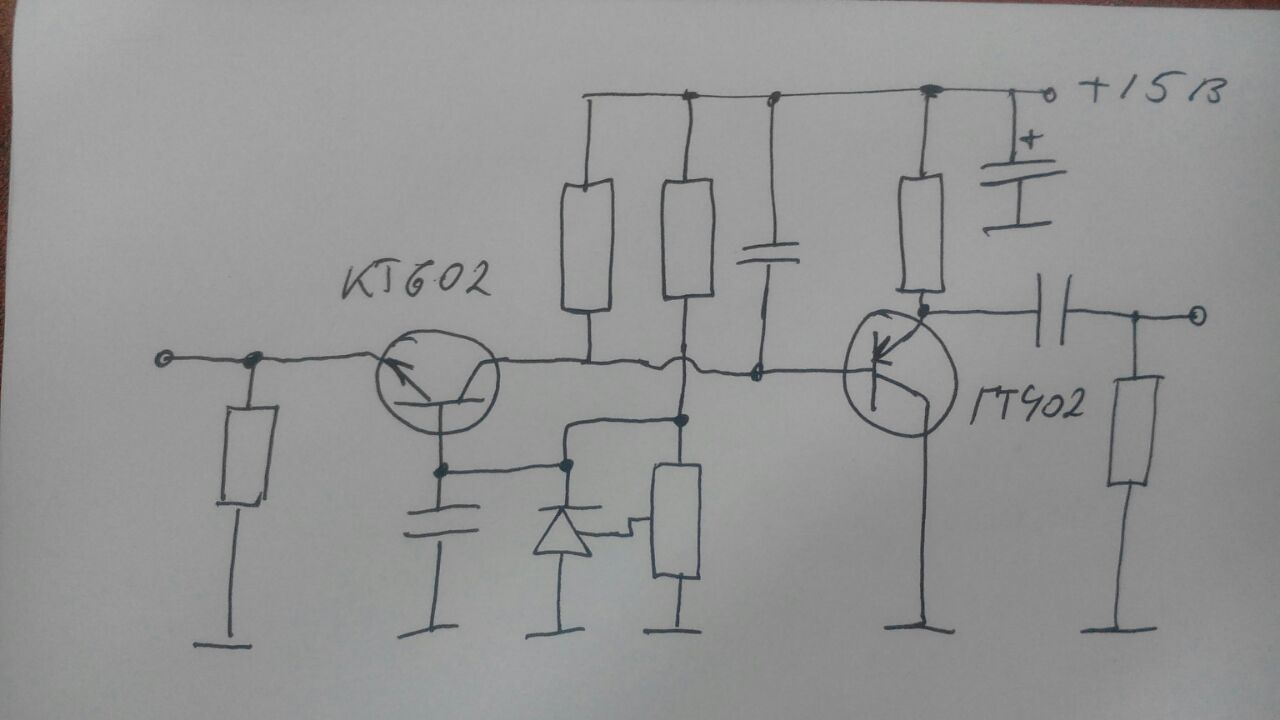

Да пойдёть😁 Это экспериментальный. Без подбора кошерных деталей. Только для проверки работоспособности всяких схемотехнических решений.
1 лайк

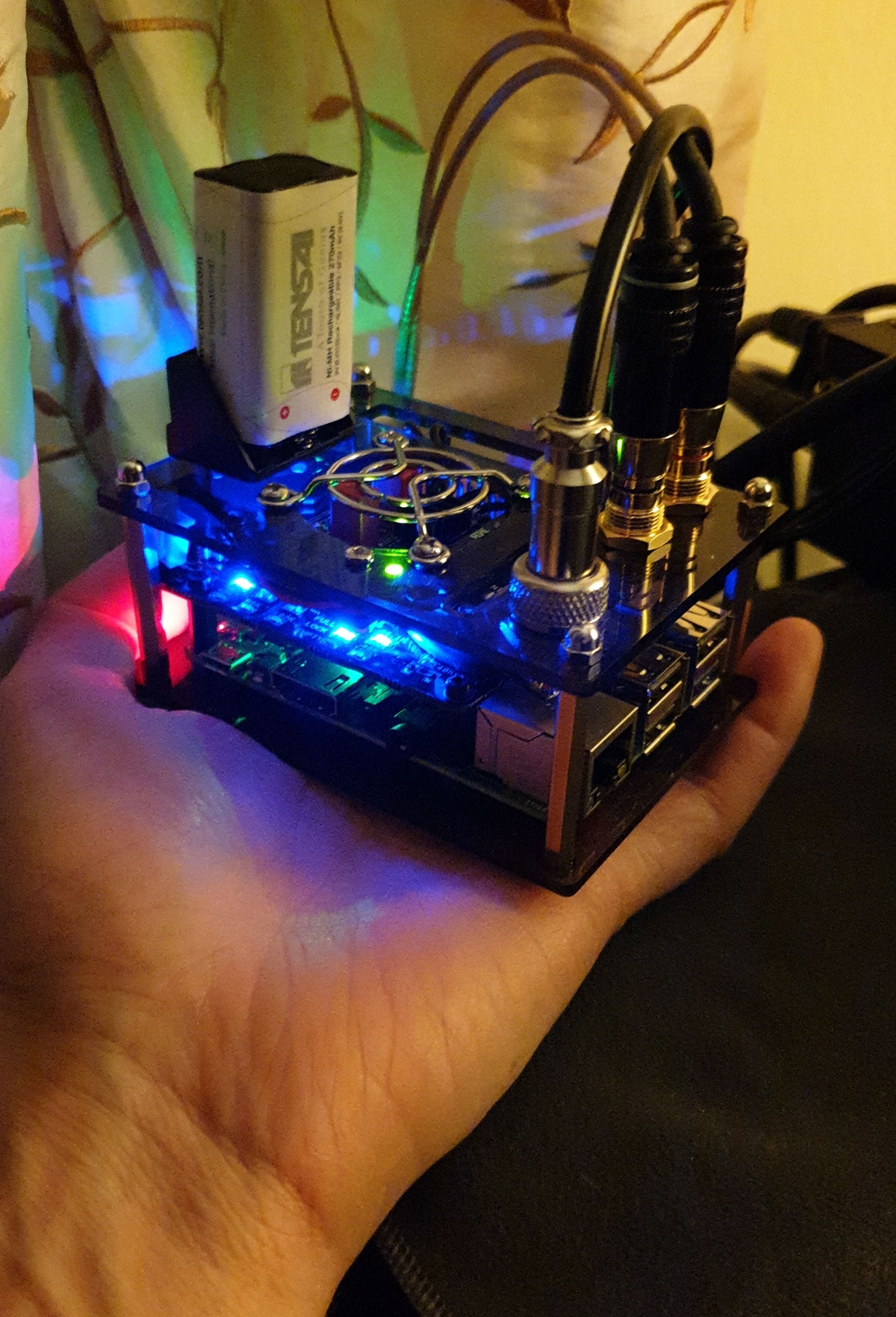

Мой проект… чтобы вот это играло близко к тому что у вас… + все плюшки стримера (NAS, Roon, Tidal… и хороший i2s)
7 лайков
Киберпанк 2020
3 лайка
Именно ) И ведь поет…
Ну а шоб ему не петь?
1 лайк
Вот, как обещал (и уже спрашивают
) рассказываю наглядно как подключить I2S вход в Lite DAC (и в принцыпе в любой DAC на TDA1543, TDA1541).
Зачаем? I2S самый оптимальный и правильный путь передачи цифрового сигнала в DAC чип. Точнее единственный ) т.к. все стандарты что существуют работают через него.
Где брать I2S? С Малины, но как есть он не подходит для музыки и его надо исправлять.

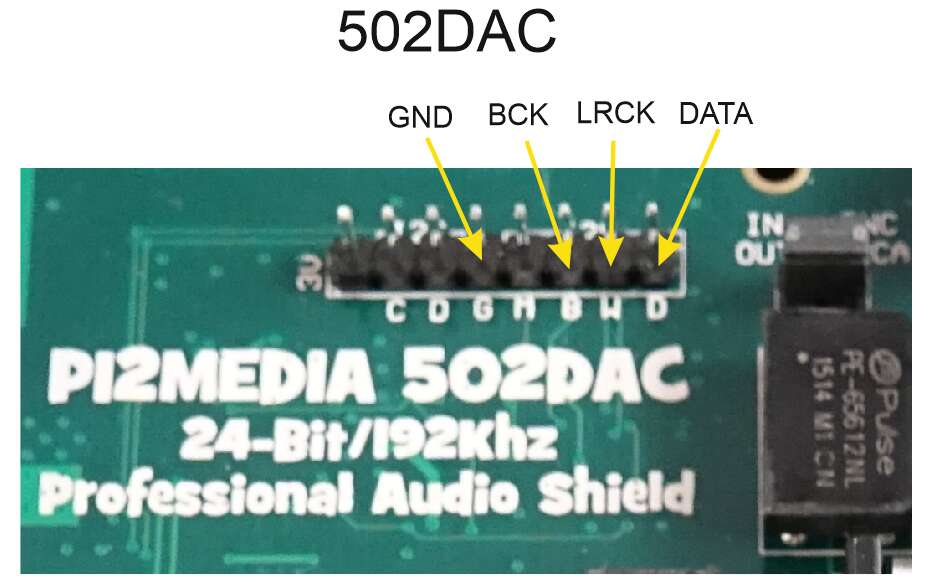

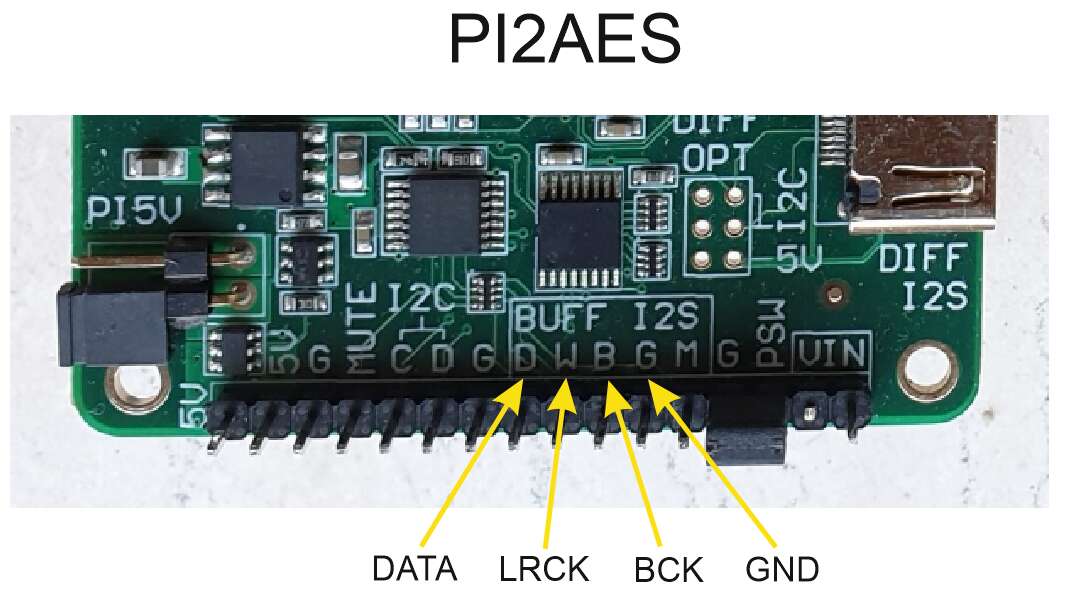

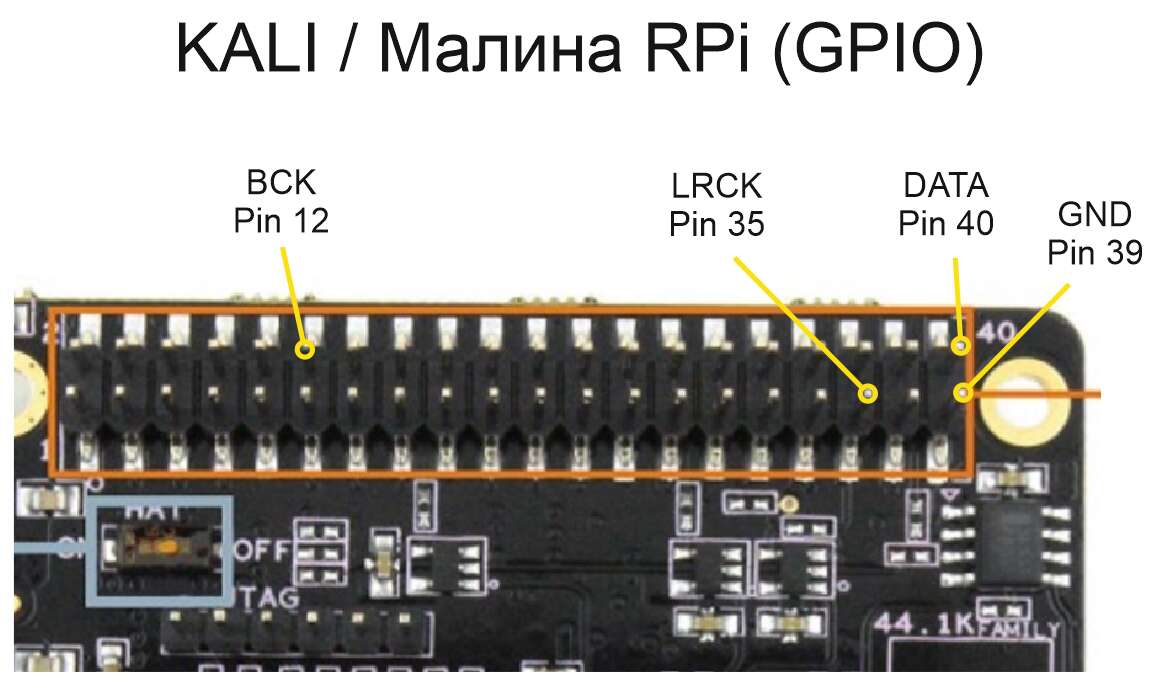

Из того, что лично отслушал и проверил, на отлично справляются со своей работой Kali, PI2AES и 502DAC. Вот где с них брать сигнал… Важно, провода до DAC не длиннее 7-10 см.
Еще важно, у Kali и PI2AES сигнал I2S с буфером, т.е. они разработаны дле отдачи I2S.
У 502 просто в виде бонуса, без буфера… соответственно поосторожнее, этот выход чувствителен в 502й.
И тепереь, собственно как и куда эти линии подключать в Laite DAC.
Схема такая, находим I2S линии которые идут от чипа приема SPDIF, перерезаем и подключаем на их место сигнал I2S.

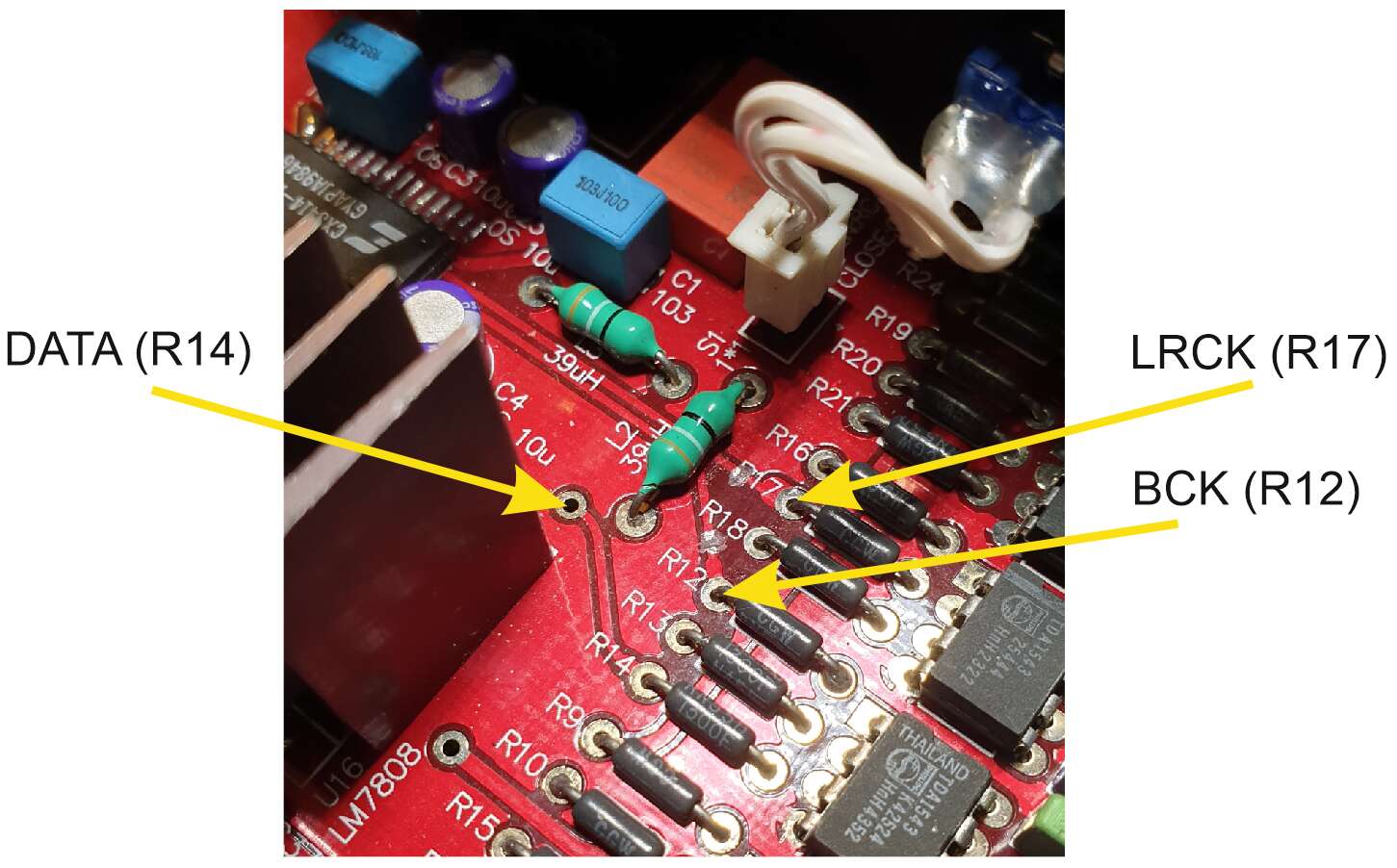

Всего 3 линии плюс земля. Вот куда их можно подпоять…

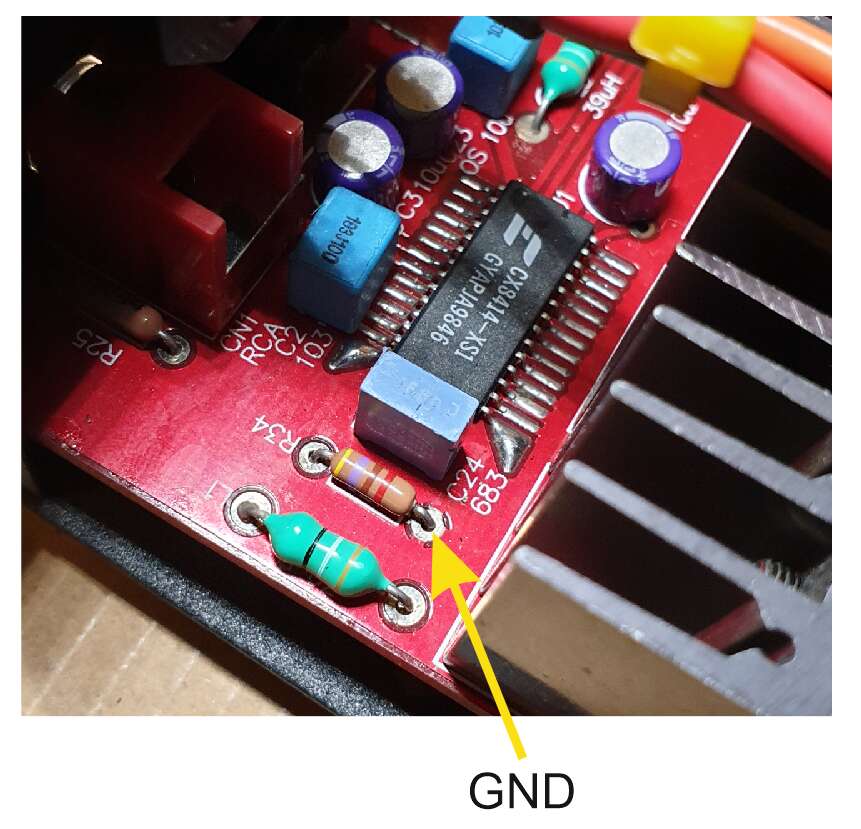

И земля… я подпоял тут.

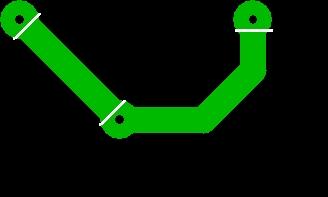

И теперь обрезаем дорожки на пути до того местя где подпаялись.

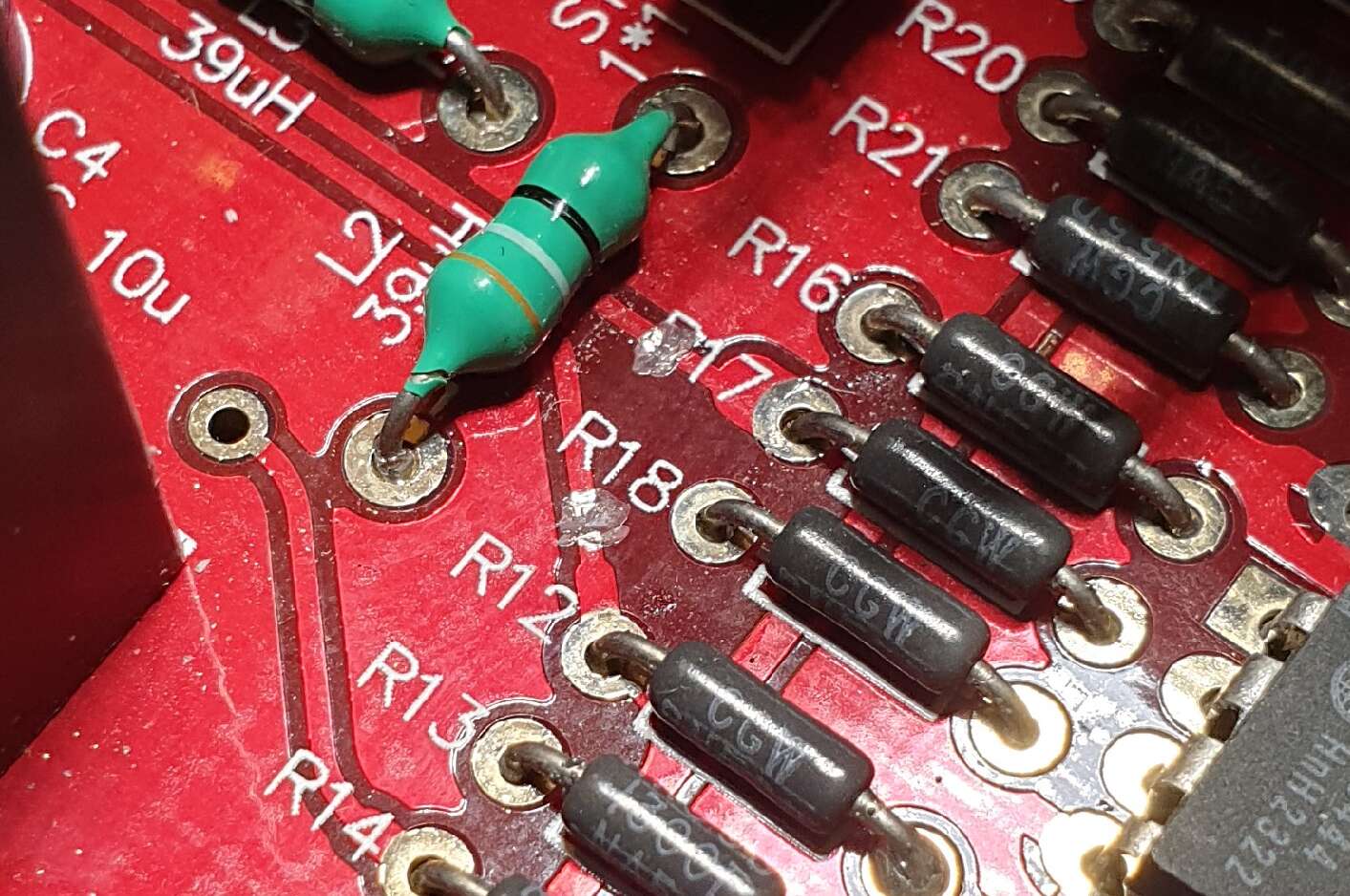

Тут две дороги к R17 и R12

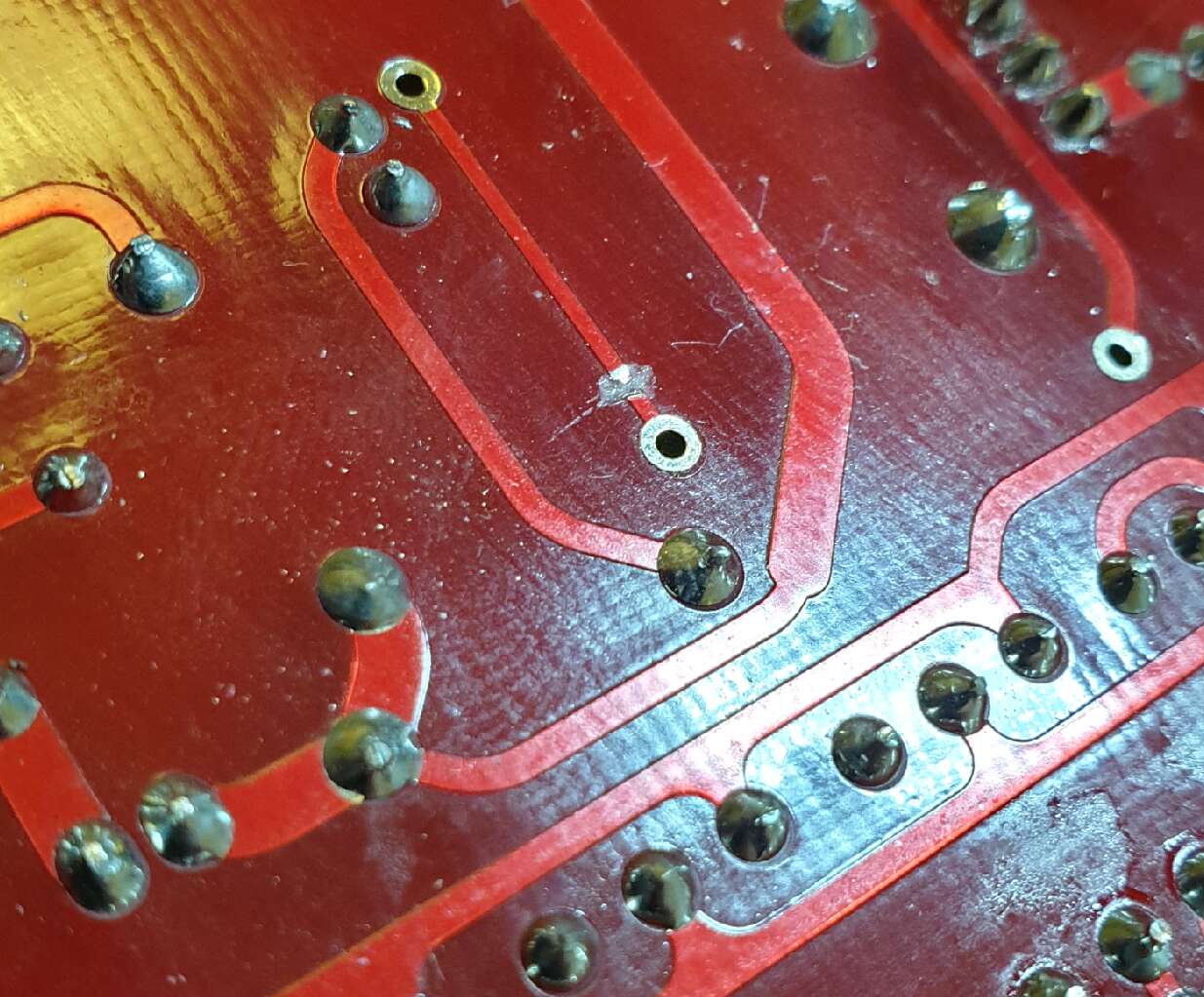

Эту к R14 удобнее с обратной стороны
Вот и все, получаем стример вместо SPDIF. Как писал выше можно добавить коммутатор плату которая позволит переклпчать с SPDIF на I2S, или добавить HDMI имтерфейс для I2S… Вообщем кому как будет нужно.
Все, теперь можете передавать цифру с Малины минуя пероброзования в AES, SPDIF, Optic, usb… прямо в чип ЦАПа. Отличие слышится сразу
25 лайков
Спасибо! А дорожки восстановить можно будет? Возможно есть более щадящий вариант по размыканию цепи?
конечно можно… зачистить и спаять… думаю даже без перемычки можно. Более щадящий подход не представляю в этом случае. Но 3 дорожки восстановить не проблема вообще кмк.
усле бы не 8 чипов, то поднять эту ногу резистара и в нее… а так, надо 8 резисторов, и это только для одной линии… а линий 3 ) устанешь выпаивать. Так куда проще, и восстановить 2 минуты.
1 лайк
Вадим а ролик запишите, чтобы понимать, какой звук вам нравиться.
Встретил в сети мнение, что лучше резать ближе к площадкам для более легкого восстановления. А если на места разрыва запаять перемычки, такой контакт скажется на звуке?

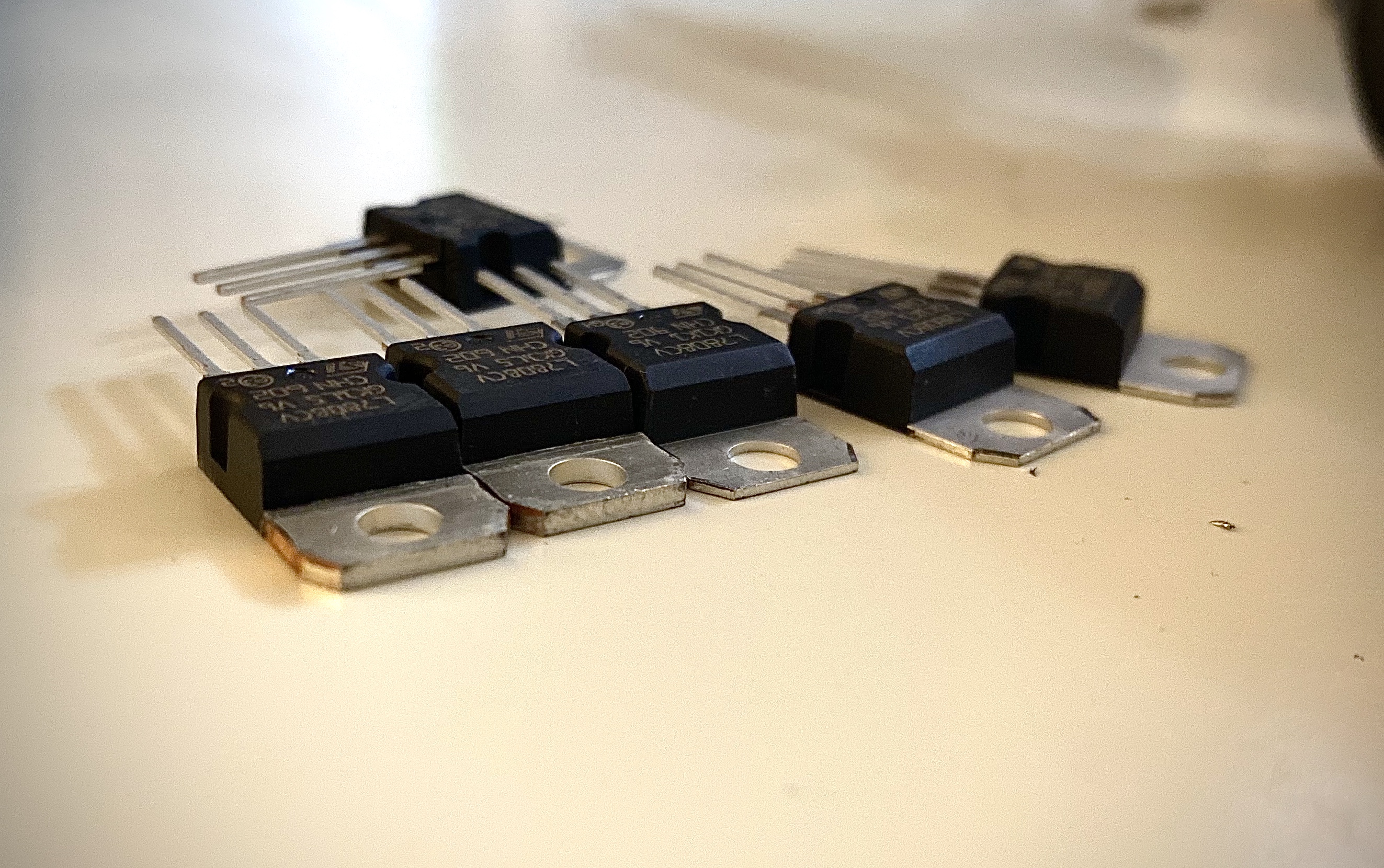

Заменил 7806 на 7808, брал вслепую две модификации: L7808CV и L7808CV-DG, вторая оказалась с толстым радиатором, как у стокового стабилизатора. Сфоткал в сравнении:

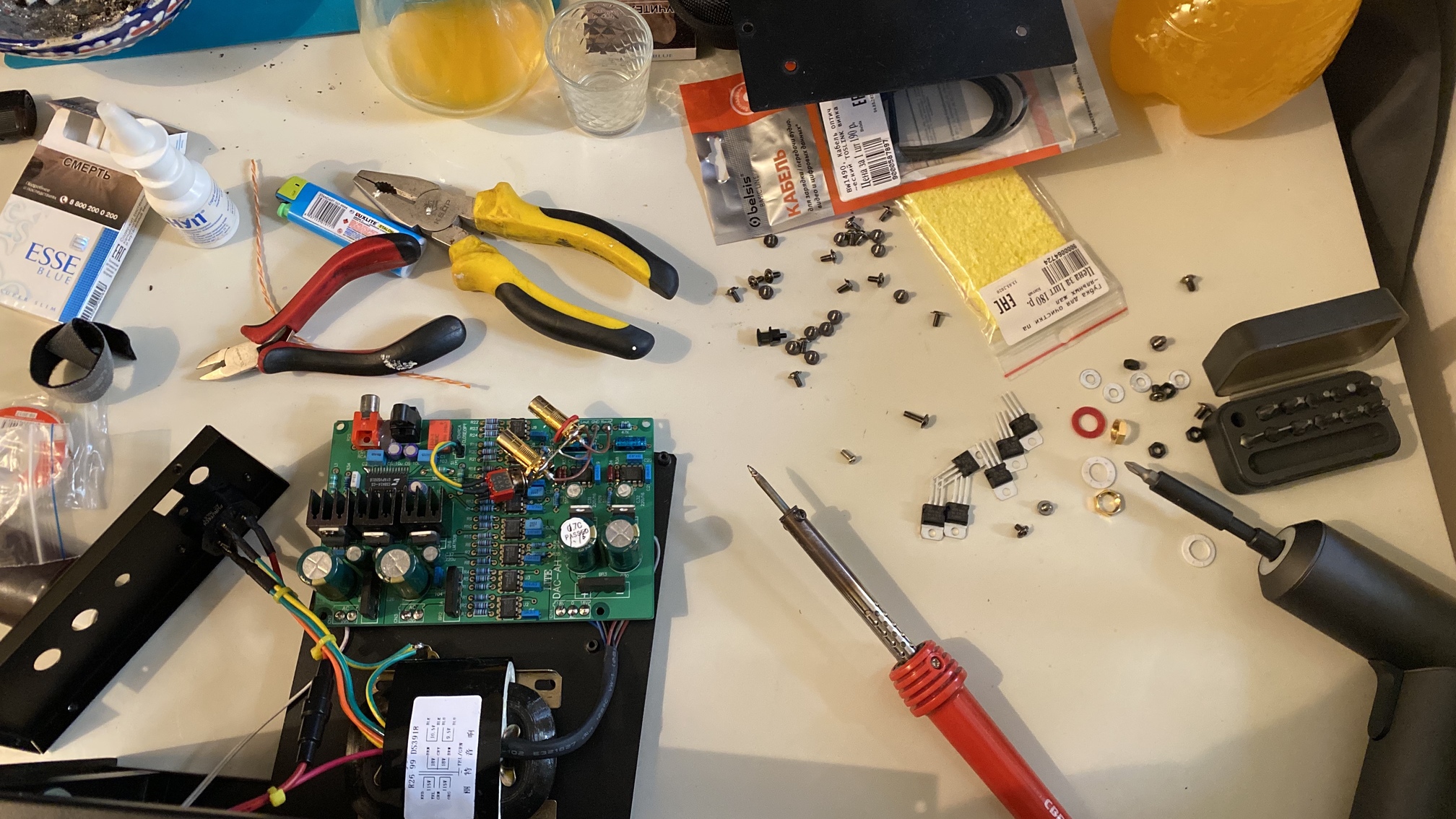

Трудовые выходные DIYера. Мне нужно нормальное рабочее место и правильный инструмент!
Первые ощущения. Прорезался верх, глубина сцены поджалась. Пожестче что-ли стало…прогреваю.
4 лайка
Вадим, если с малины I2S не подходит для музыки и его надо исправлять, то как мы возьмем I2S с 40 пинов KALI, если они дублируют пины малинки, т.е. I2S берем фактически, с малинки?
Если соблюдать длину проводников I2S до 10 см., то выходит, что все нужно собирать в одном корпусе? Lite, как внешний ЦАП, уже не подключишь?
У меня малинка в отдельном корпусе и китайская шляпа DIGI со свободными верхними 40 пинами.
Не, все не так. Кали забирает i2s с малины в свой буффер, реклочит его и отдаёт с пинов далее.
1 лайк
Прозвоните шину: только земля напрямую.
2 лайка
Как по ролику вы оцените и услышите какой звук мне нравится? )
Я не сторонник оценки работы ЦАП по ролику, надо слушать у себя. Проще организавать вам послушать самому… Где вы находитесь?
Да, как уже ответили, конечно не дублирует один в один… Кали забирает снизу, перерабатывает и отдает сверху в том же месте. Там даже питание свое поставляется. Тут все понятно. Кали даже не реклок делает, он новый клок генерирует, полностью игнорируя старый. В этом его сила и уникальность… приблежаемся к пределу измемрений 3 ps джитер!! Вот где появляется меджик и музыка! И становимся на уровен CD плееров (или даже выше)
Да, именно так, варианта 3:
- Засовывать Rpi+Kali в ДАК (или ставить в притык)
- Засунуть ДАК в Rpi + (Kali,PI2AES, 502…)… Как делает 502я., другиее шлипы DAC, и я в своем 1543 проeкте.
- Соеденять по схеме I2S -> HDMI ->I2S, но это уже два преоброзования, от котyрых мы хотим озбавится… как от SPDIF. Т.е. опять получаем влияние плат преоброзования, их питание, кабель. Надо слушать на сколько близко по качеству к прямому (короткому) подключению.
Моьно пробовать, похожа на аналог PI2AES… без AES )
1 лайк
У шляпы digi один посредственный клок и непосредственно вывода i2s нет.
