Павел, там есть хитрости, поэтому спрашивал о конкретном уровне выхода измеренным напрямую.
А именно - можно понизить уровень входящего сигнала на DSC, потом на приемном интерфейсе его немного поднять.
У Чуффоли - -10dBv или даже чуть меньше, понятно, что там примерно такой уровень и будет. -10 dBv = 0.316Vrms.
Похоже многие стесняются.
Сорри Евгений, не понял.
Эквивалентная схема сигнального транса из статьи Rod Elliott “Transformers For Small Signal Audio” (в ней в частности рассказано как измерять параметры трансформаторов правильно)
Если разомкнуть вторичку и поставить последовательно с первичкой конденсатор 100nF (номинал рекомендованный в статье), то получим колебательный контур, образованный индуктивностю первички и установленным конденсатором. Частоту резонанса можно измерить, т.е. рассчитать Lp (индуктивность первички).
Если закоротить вторичку - можно измерить паразитную индуктивность Ll.
Александр, меандр малоинтересен. Для его корректного измерения необходимо ограничивать skew rate (скорость нарастания сигнала) меандра, т.е. пропускать сигнал через LPF фильтр. Иначе при измерении аудиокартой есть большая вероятность увидеть проблемы, связанные не с трансом, а с лимитированным skew-rate входного каскада измерительного тракта. Подробности есть в статье, ссылку на которую я приводил ранее.
Сделайте лучше измерения гармоник, как Павел и я . Можно будет посмотреть на разные данные.
Крайне желательно на максимально возможном уровне (-1dB условно) и на -10dB, -15dB.
Резонансный метод на самый лучший применимо к индуктивности первичной обмотки.
Лучше сделать так - взять Rs 10К и просто измерить, на какой частоте имеется спад АЧХ на 3дБ.
А потом посчитать по формуле L=10000/2pi*F
Это не причём. Он же пишет - 1.6Vrms output Это уровень DSC2 от 0db до -3db. В зависимости от нагрузки.

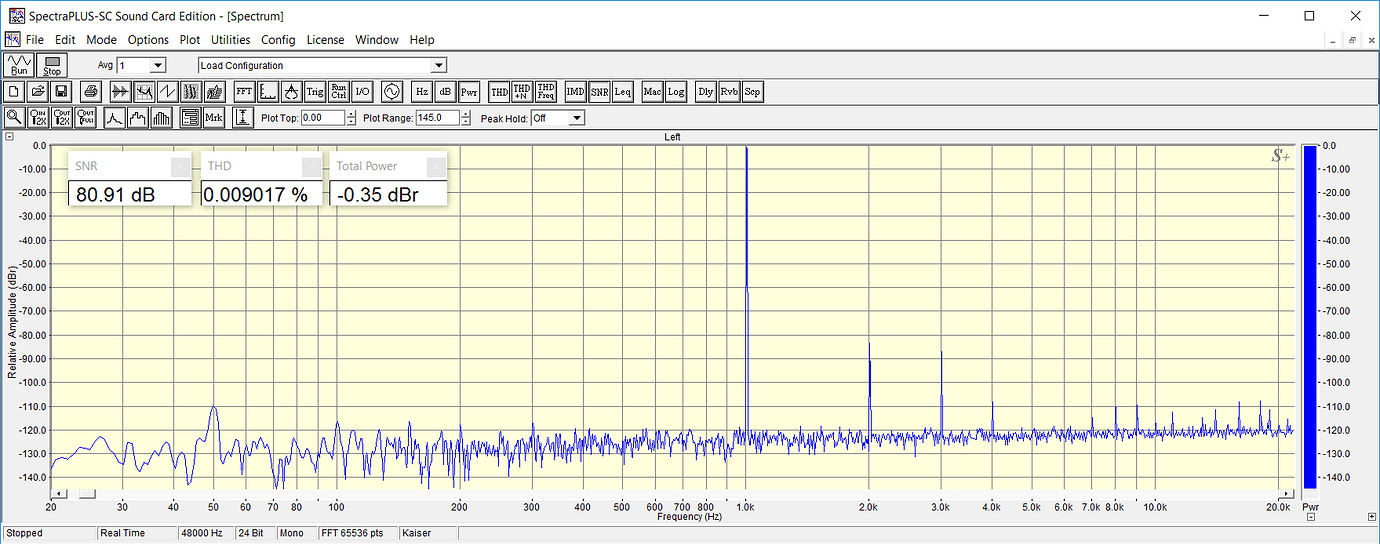

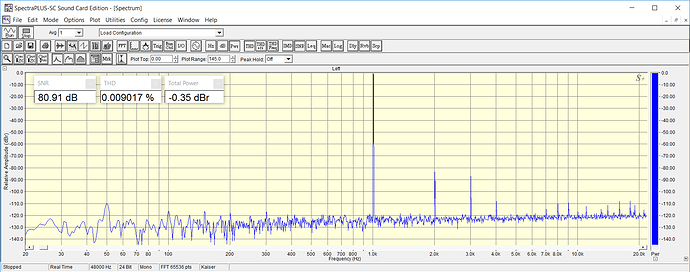

P.S. Свой утренний замер делал вообще без нагрузки. Только 1Мом входного EMU 2020.
Помнится я где то постил замеры с активным выхлопом. Толи на IXBT, то ли на веге…
Однозначно трансы добавляют нелинейности.
По замерам было лучше чем трансы. Но по звучанию - г…но.
Но мне интересно просто. Уже на подходе балансный выхлоп от AMB a24. До конца следующей недели надеюсь и обмерять и послушать.У него очень хороши измерения.
Второй - Mirand Audio, надеюсь получить в течении месяца. Но он еще не отправлен даже - очень серьезная задержка, впервые с таким сталкиваюсь. Может даже деньги придется забирать. Обидно. Хорош он по отзывам.
А так - все-таки разберу полностью выхлоп и измерю нормально транс + DSC без выхлопа.
У Cinemag очень детальные даташиты, Лучо правильно писал. Если желание не испарится - по итогам всех измерений закажу у них пару пар на пробу.
Пока да - Lundahl кажется мне сильно переоцененным (по измерениям), либо у меня проблемы с моими образцами. Я когда снимал их со старой платы выхлопа - разогревал сильно (тактильно ~ 50C на корпусе было), вполне возможно, что плохо это сердечник воспринял. Если подтвердиться - просто еще пару куплю.
Летом делал измерения LL1684 vs стоковые китайцы на -6dB, первые получше выглядели (не сильно). Но это не точно - много воды утекло, мог ошибок тогда наделать.
Докладываю, как обстоит дело при работе в “токовом” режиме.
Чем больше соотношение резистор матрицы/сопротивление нагрузки, тем меньше искажений.

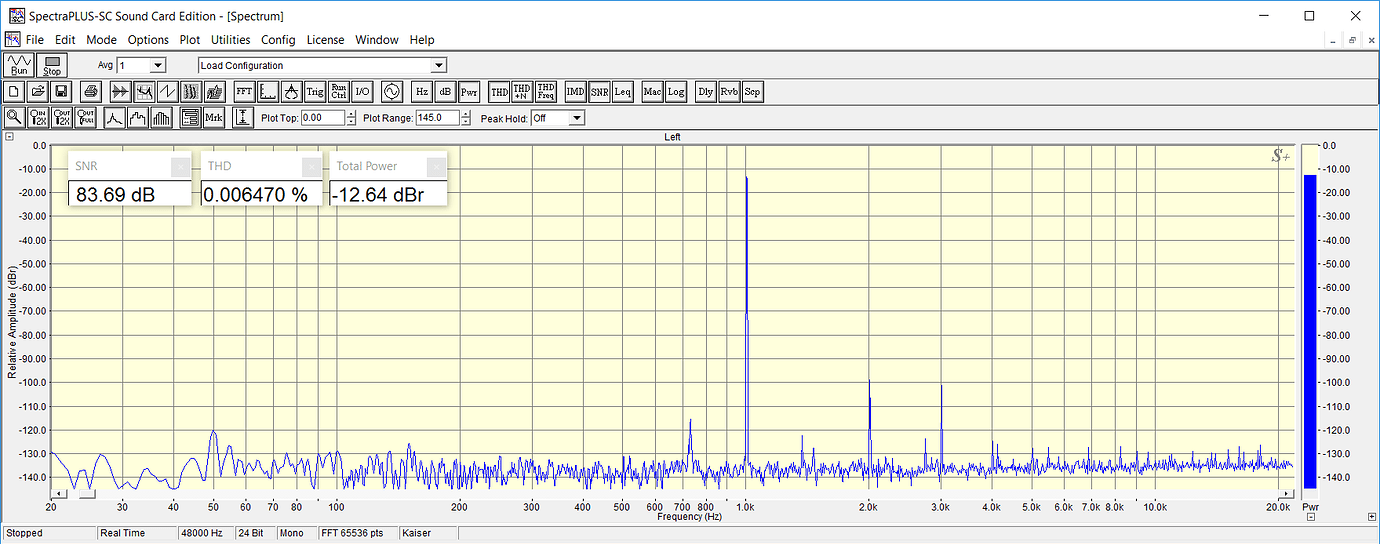

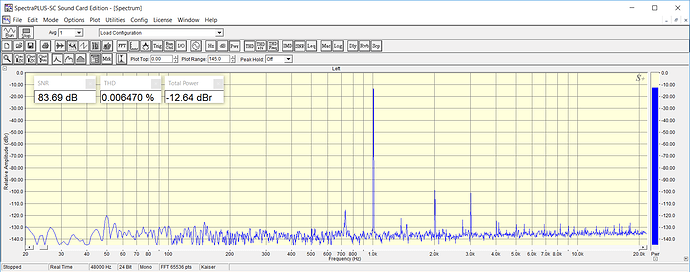

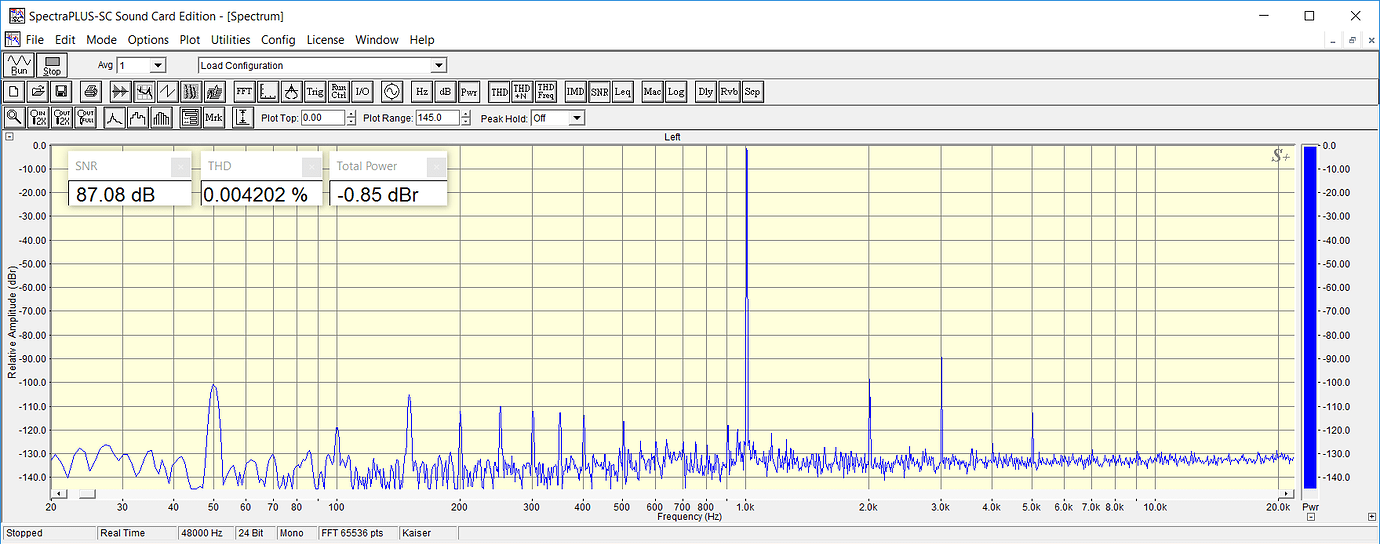

Сппектр искажений ограничивается первыми тремя - четырьмя гармоникам при этом третья гармоника на 10-15дБ ниже, чем вторая, четвертая на 15 ниже третьей
У 15К - версии DSC искажения в несколько раз ниже, чем у 4,7К, но и выход в тпри раза ниже.
При нагрузке 8Ом искажения исчезающе малы, но и выход, конечно, мал. Требуется усилительный каскад.

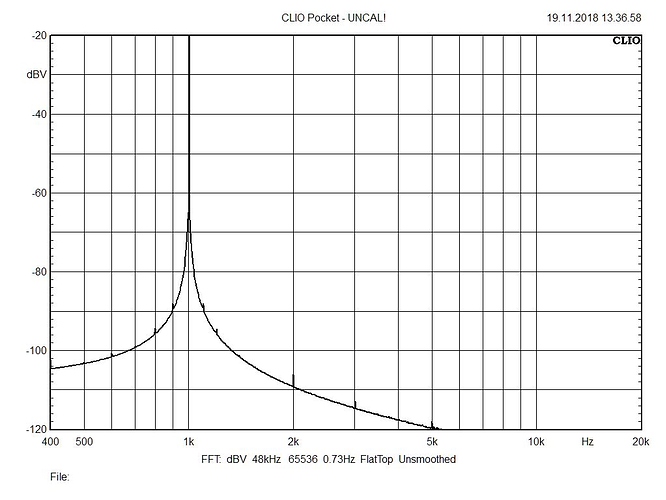

Спектр сигнала 0дБ, нагрузка 8Ом.
Таким образом, DSC ни в чем не виноват. Это все проблемы организации выхода.
Ну а что там находится? Куча интермод и сабрармоник от частот 100к+. Причем они могутрождаться даже не в самом DSC, а выделяться в кабеле и входных каскадах измерительной станции. Это уже радио
Не понимаю Вас.
У меня разрыв шаблона.

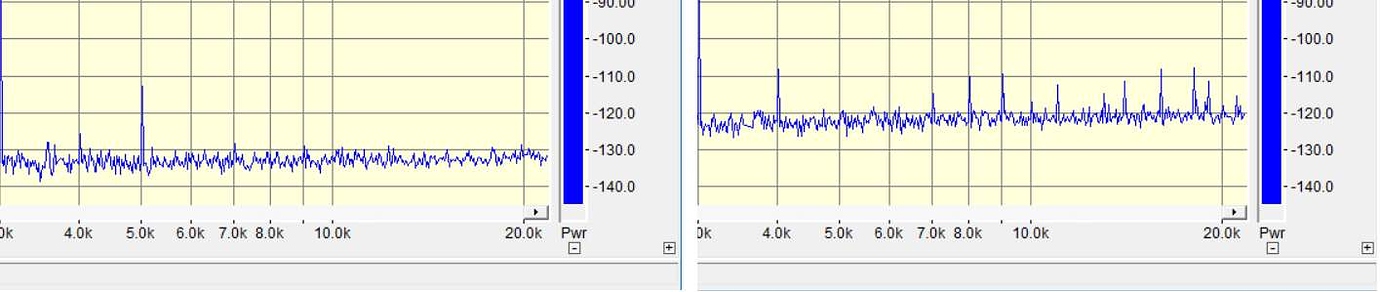

Левая картинка с трансформатором, правая без него.
Причём полезный сигнал без трансформатора больше всего на 0.5db а уровень шума вырастает на 11db.
Всё! Понял!
Это подтверждает Ваши наблюдения, что токовый выход лучше.
У меня вход АЦП то по напряжению! А трансформатор, даже 1:1 всё равно работает как I/V.
Китайские трансы улучшают THD и SNR?
