ЦАП «Черная Гербера» на TDA1543 с кенотронным питанием

DAC ЦАП на TDA1543 “Черная Гербера”
собственной разработки и сборки

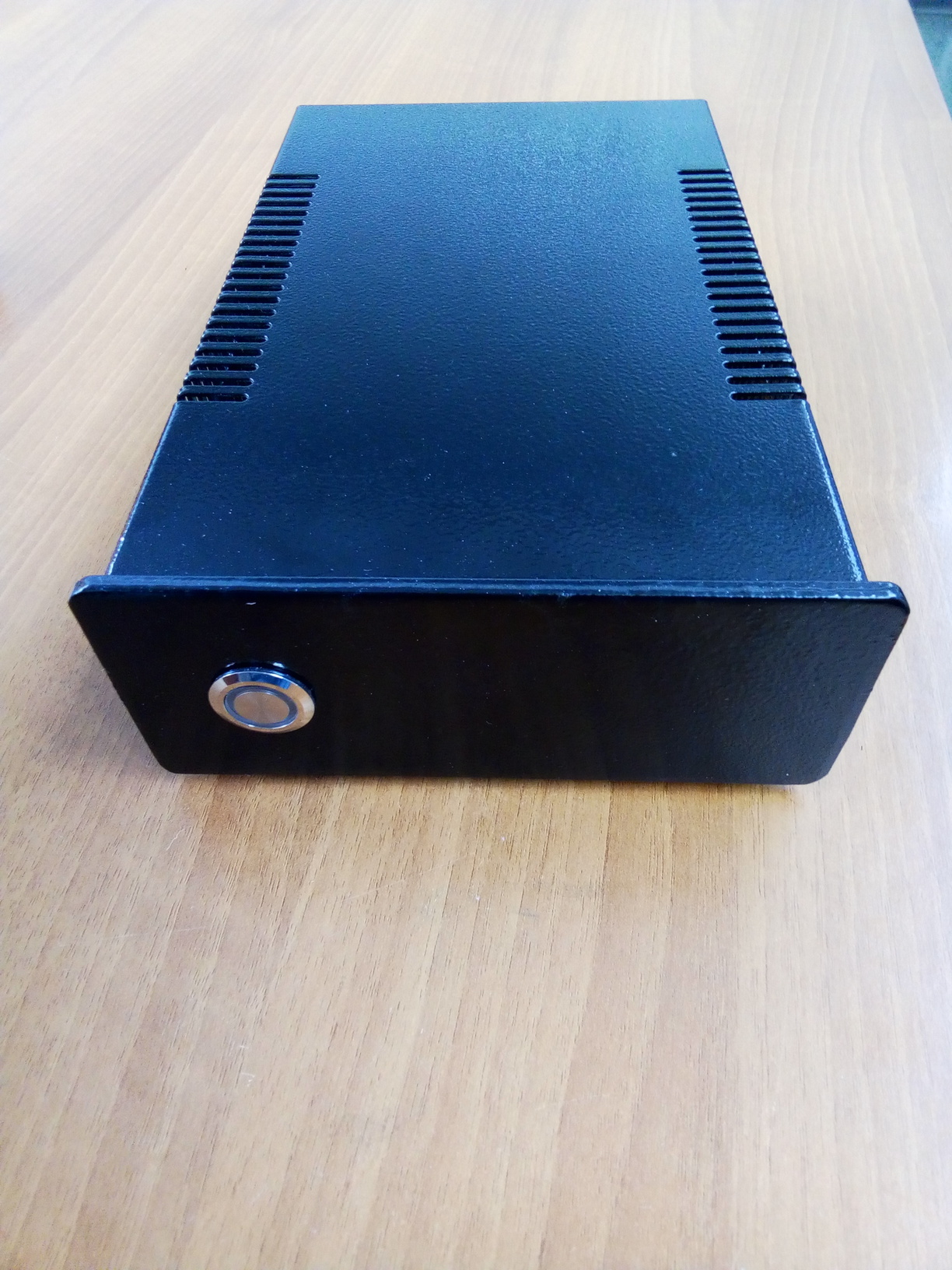

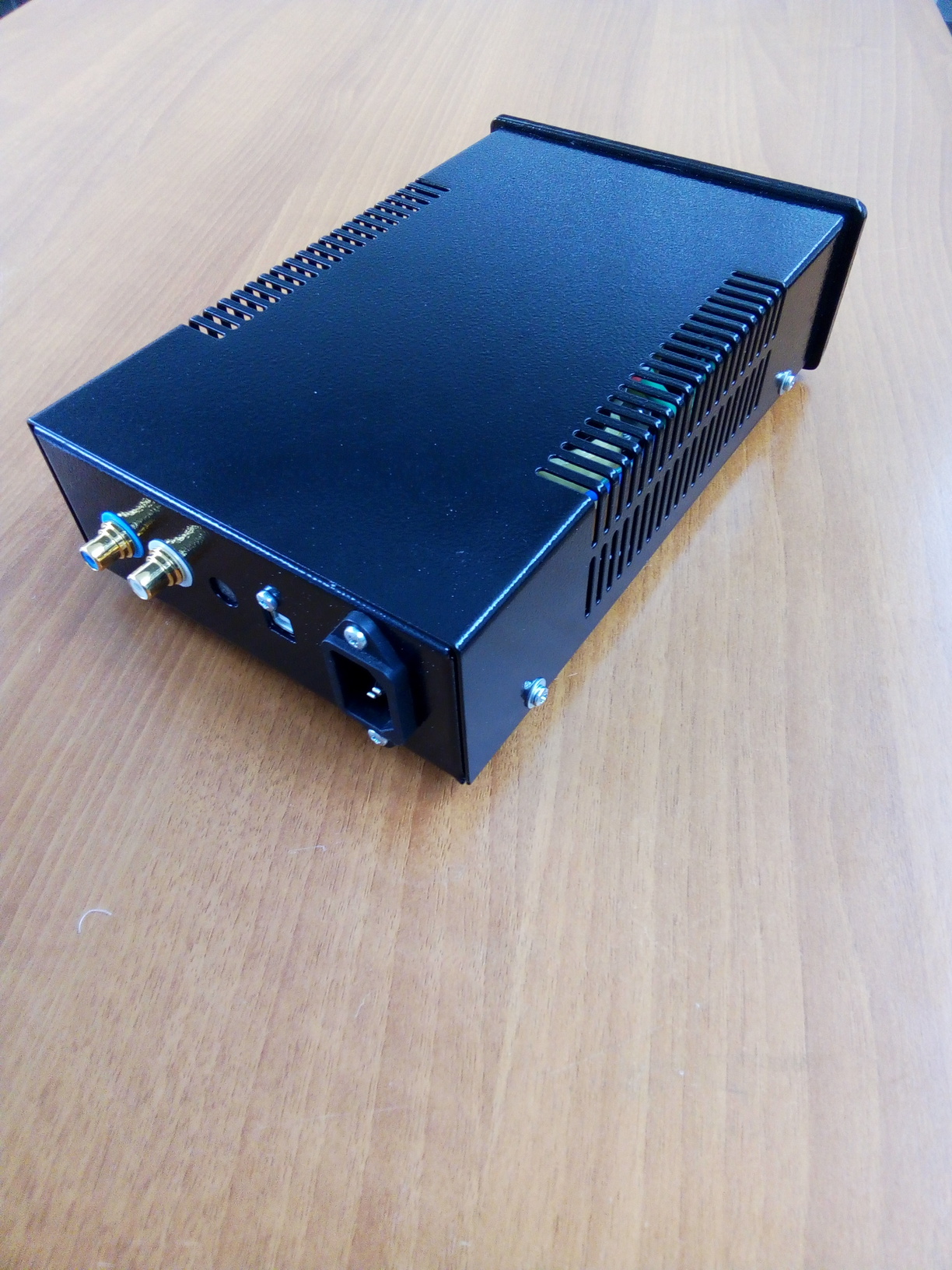

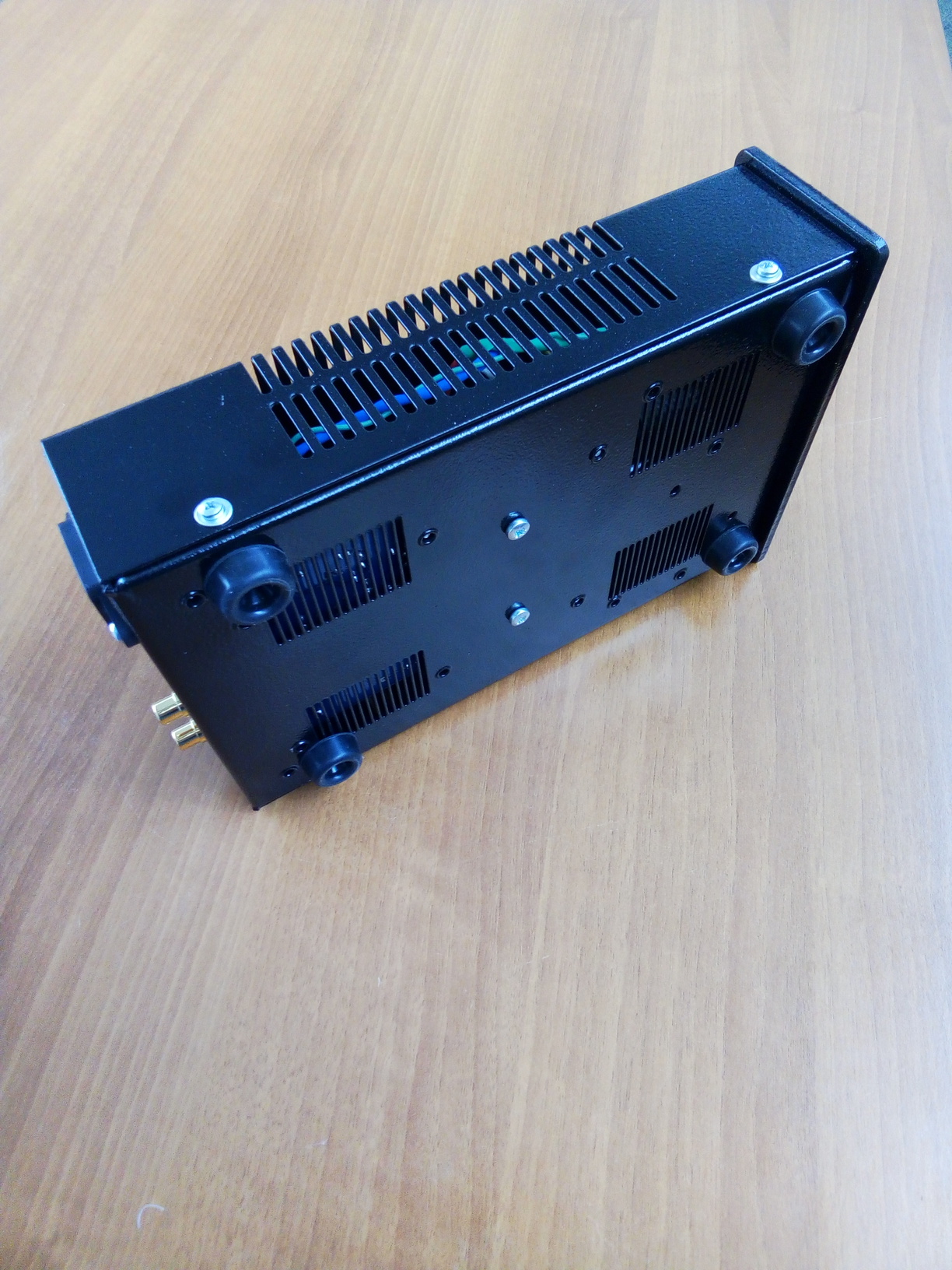

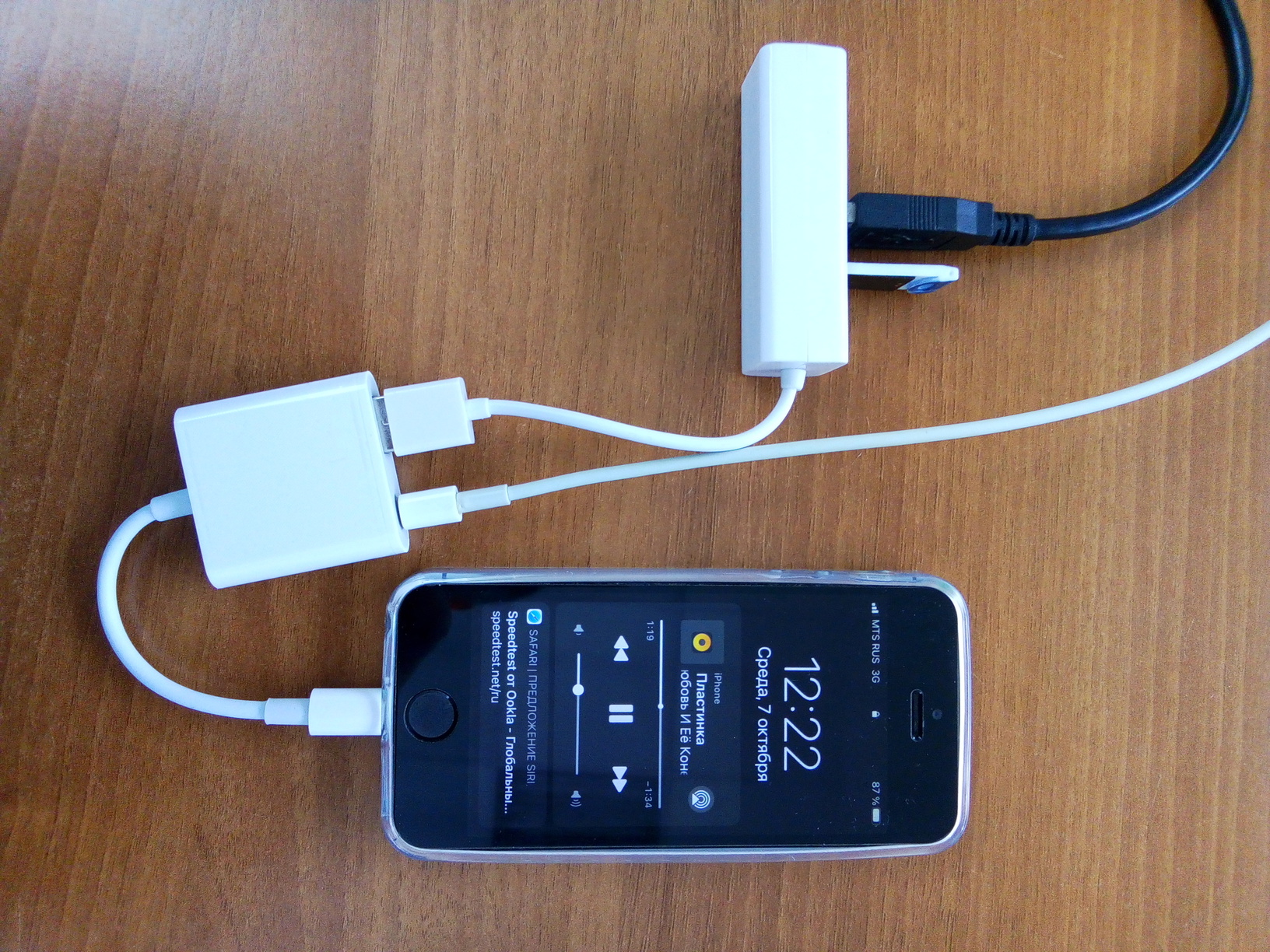

Интерфейс USB синхронный, работает без драйвера с любой ОС,
а также со смартфонами (кроме Blackberry OS)
питание от 2 кенотронов: отдельно питается USB интерфейс и TDA1543
Один чип TDA1543, пассивный выхлоп
Все комплектующие тщательно подобраны
Цена для Бара 39900 руб,
отправка почтой, СДЭК, ПЭК, Энергия, ДЛ из Саранска
минибэк 14 дней, оплата транспортных за мой счет!

9 симпатий

Только USB? RCA есть возможность добавить?

1 симпатия

В данном экземпляре только USB,
RCA spdif добавить возможно

2 симпатии

Скоро поедет в тур, интерес уже есть 🚀 Претенденты в стерео-тур — проверяем есть ли интерес — голосуй 👍 👎

7 симпатий

Подскажите какие лампы применены.

6Ц5С военной приемки

1 симпатия

Благодарю за уточнение.

Можете подробнее описать схемотехнику?

Питание без дросселей после вакуумного выпрямителя я так понимаю?

Апсемплинги там всякие или их нету?

В общем интересно узнать больших подробностей.

2 симпатии

Без передискрентизации и фильтрации
Вся схема построена по принципу максимально короткого такта
USB интерфейс синхронный, на чипе PCM2706, без гальванической развязки, в клок генераторе установлен прецизионный кварцевый резонатор с военной приемкой.
Питание от отдельного трансформатора с выпрямителем на кенотроне и стабилизацией напряжений элементарными параметрическими стабилизаторами.
TDA1543 так же питается от отдельного трансформатора, с выпрямителем на кенотроне и стабилизацией стабилитроном 7,5 В.
Выхлоп пассивный на резисторах С2-14 и конденсаторах Mundorf MCap Supreme
Питание без дросселей, резисторы

8 симпатий

Ясно. Благодарю за информацию.

А если USB не нужен совсем, схема питания меняется?

Присоединяюсь к вопросу-что из питания уйдет,если предполагается вход i2s сразу на 1543.

Если только I2S, то остается питание только для TDA1543
Для SPDIF ресивера (обыно использую CS8416) питание будет кенотронное, точно такое же как и для USB

1 симпатия

Андрей,правильно понимаю,что должны быть ограничения по входному импедансу лампового усилителя ,подключаемого после этого цапа,так как у цапа тоже высокий выходной импеданс,и может иметь место рассогласование?

Да, ограничения есть, 20 кОм

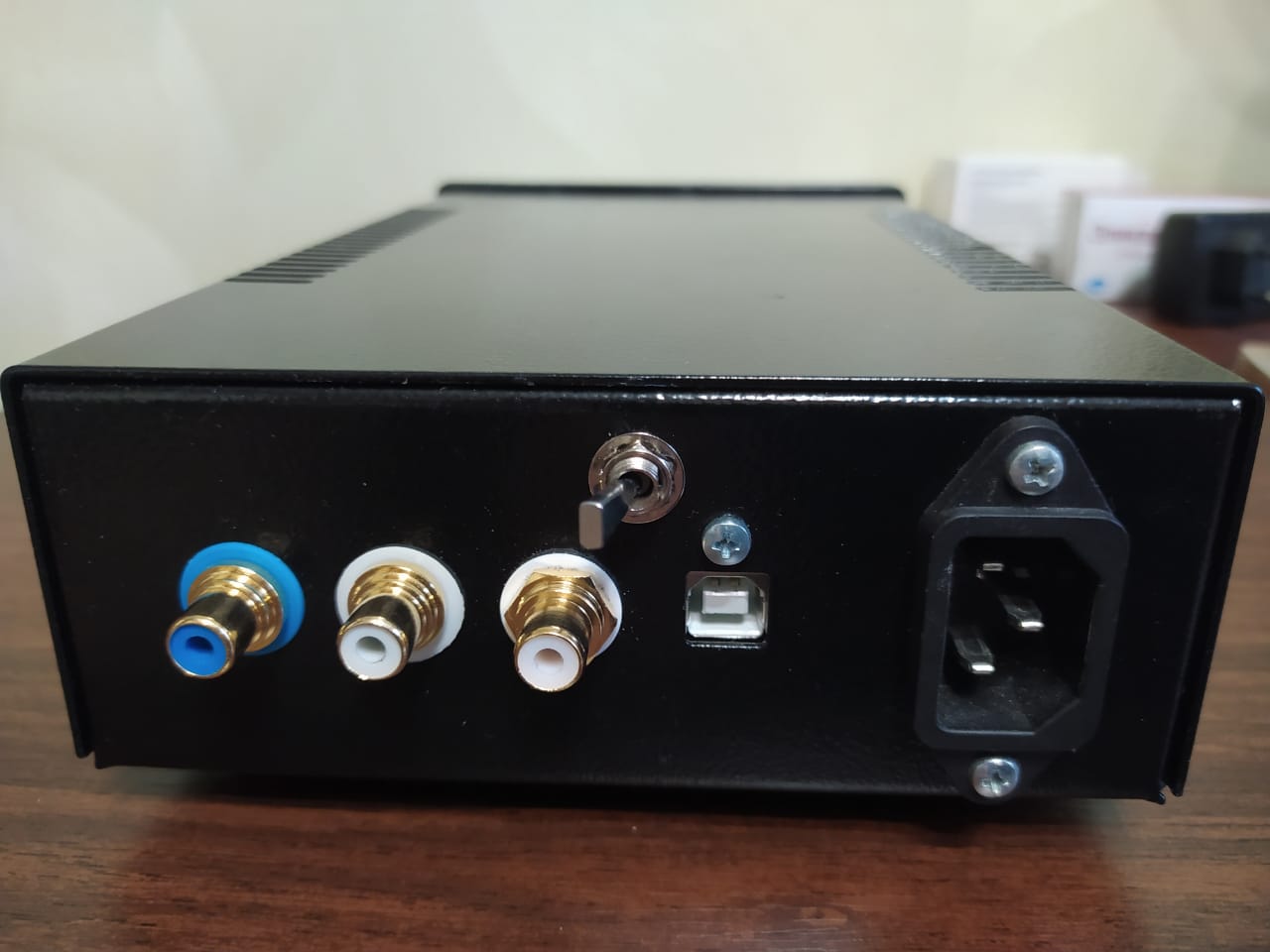

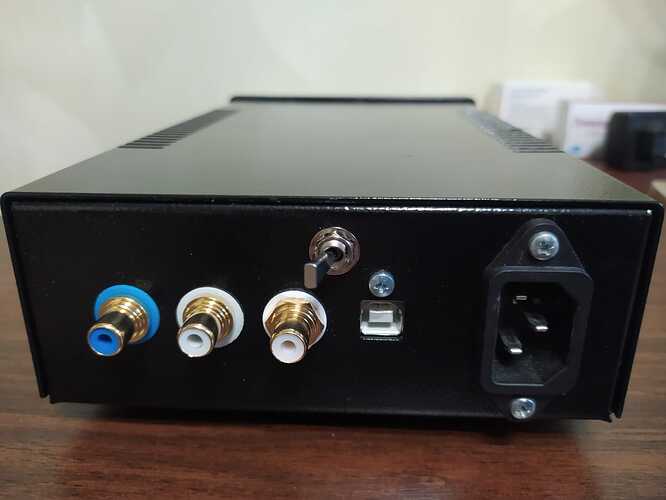

Добавил RCA SPDIF

20 симпатий

Если USB не нужен, то меняется

Если 100 ком не подойдёт?

подойдет

Кенотроны зря спрятали - они красивые, и к ним бы еще бумагомасленные конденсаторы и дроссели потяжелее. Но это была бы совсем другая история!
