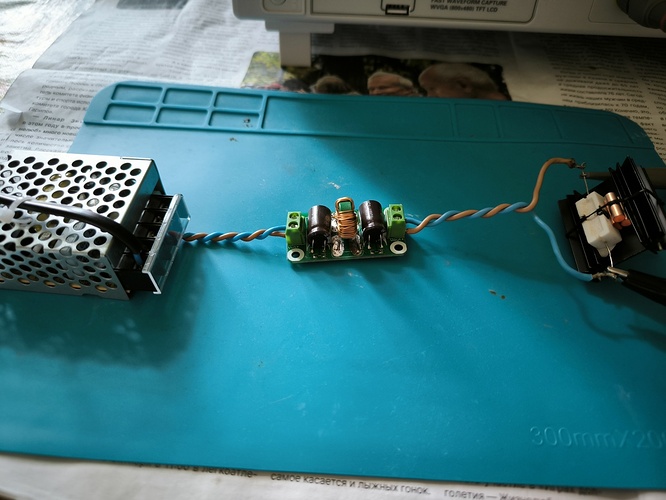

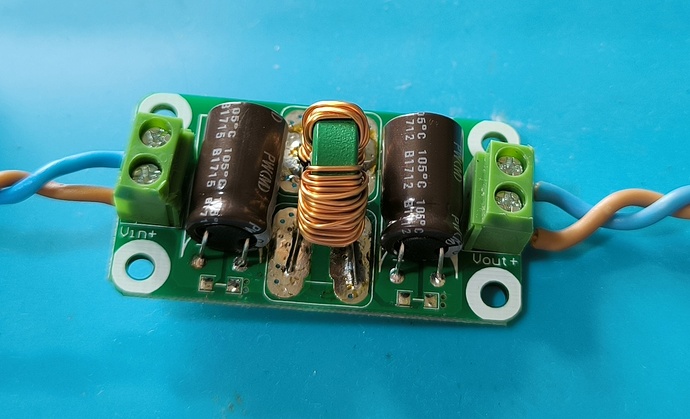

Подсмотрел я значит у Саши @Shoker фильтр для маломощных потребителей и импульсных блоков питания. И зачесалась рука посмотреть, насколько хорошо работает концепция из одного синфазного дросселя и двух электролитов по обоим сторонам от него. Получил детальки с китайского рынка и слепил на скорую руку подобие, постояло ночь под нагрузкой.

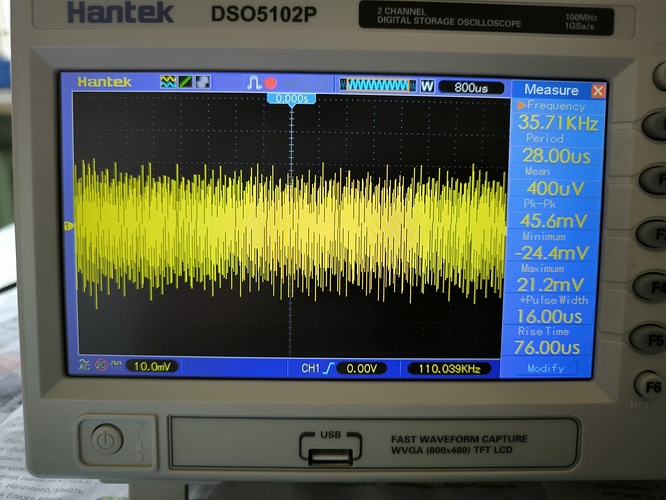

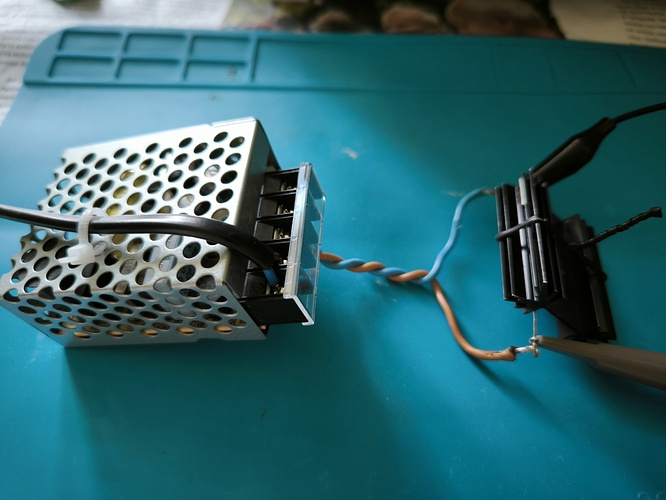

В ход пошли так же mean well rs-15-5 и нагрузочный резистор на радиаторе 4,7 ом. Ну и ослик. Как оно работает без фильтра

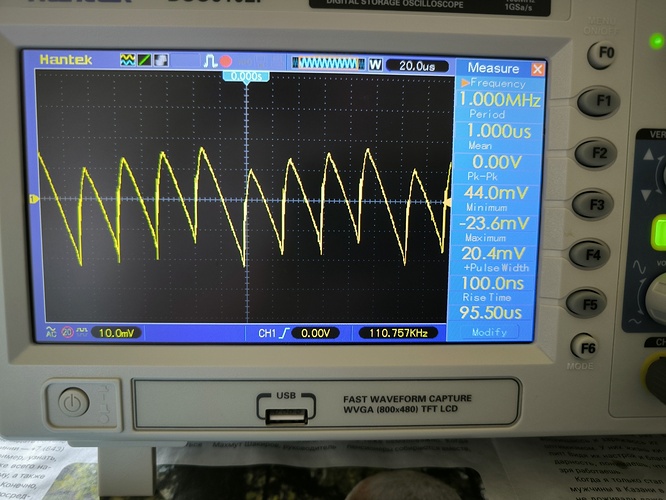

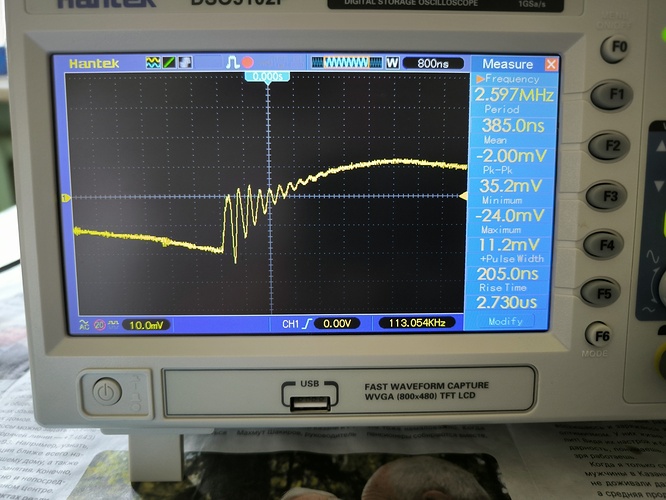

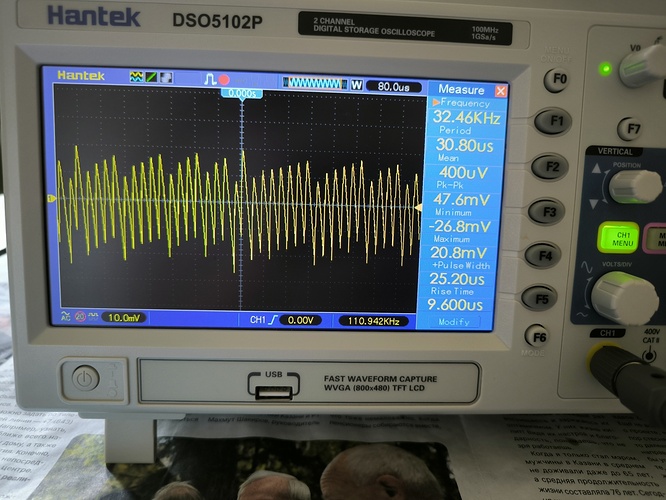

Размашистая пила 100КГц и высокочастотный бздынь при переключении.

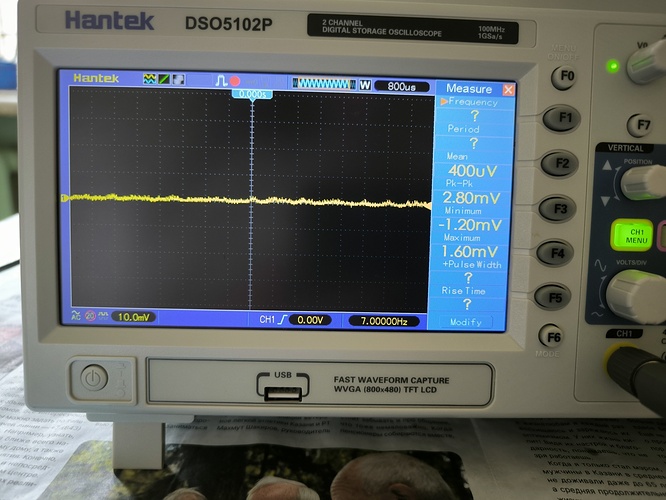

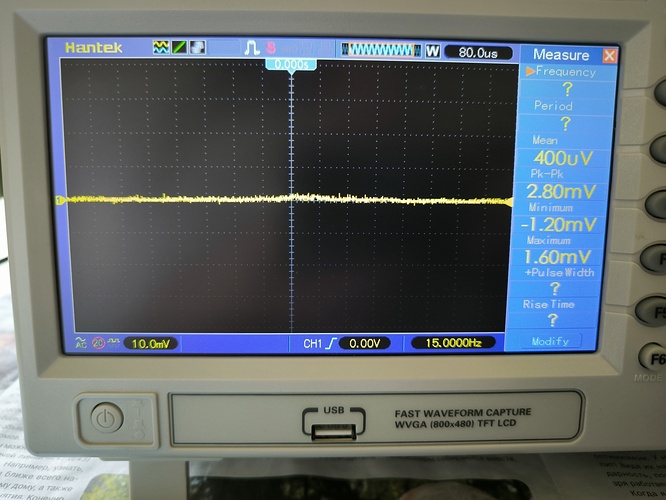

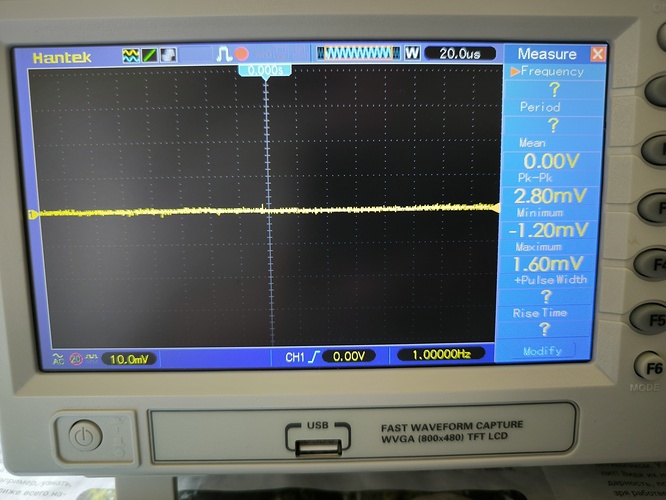

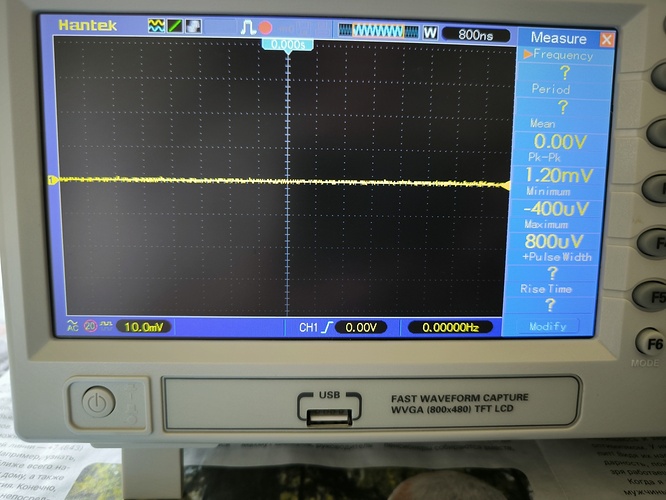

Теперь подключим фильтр и поглядим
А работает концепция то, причем отлично работает. Весьма хорошо подчищая и пилу и бздыни. Другое дело что дерганая нагрузка маленько разбодяжит идиллию ломаными кривыми, но это уже совсем другая история.
