Думаю догнал. у меня была крайняя версия СРТ ТВ это Панасоник весом в 84 кг . И да там был РиР , и я мог смотреть 2 канала одновременно . Вопрос почему при таком развитии технологий , пикча ин пикча не ставят в современных двухметровых панелях? Ответ , что бы смотрели рекламу. Молодежь наверно и не знает , что раньше в Тв можно смотреть было 2 канала..
4 лайка
Первичная деформация в канавках происходит на 2ое проигрывание. “Снятие шероховатости”. И дальше оно развивается от кол-ва проигрываний. Некоторые пластинки выдерживают 20 раз, а некоторые более 100 могут ходить без каких-либо изменений.
Это сильно зависит от самой массы. Рецептура была и есть тайной и продуктом многих исследований крупных лейблов.
Спасибо им за огромное количество прекрасно сохранившихся записей до наших дней… Даже учитывая от факт, что “мейнстрим” по поддержанию чистоты пластинок возник не так давно.
А поддержание пластинок в чистоте увеличивает срок их службы, и стилусов до 60%. Основной износ стилус/масса абразивный, надо убирать грязь.

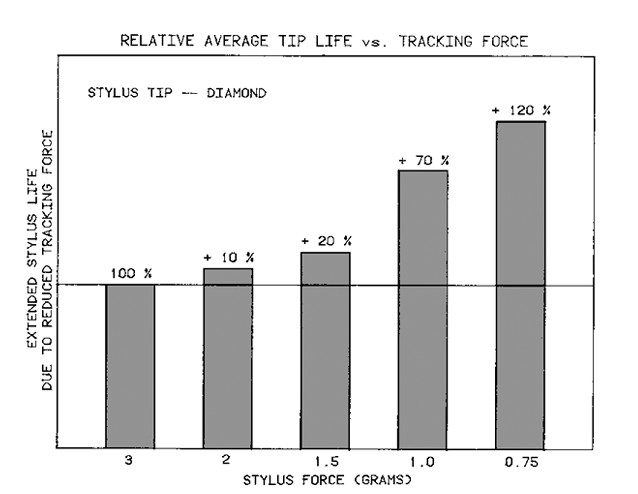

С другой стороны, есть данные Шур, что от прижимной зависит срок службы стилуса.
Но по пластинкам таких данных нет. Материал разный, с другим жесткостными х-ками.
Так же Шуры отмечали влияние трекабилити, чем оно выше тем меньше механическое сопротивление оказывает стилус.
Чисто при “прочих равных” бОльшая прижимная быстрее укатает пластинку. Но это в большей степени зависит от пластинки и ее содержания. Если она низкого качества и “в грязи”, то ее укатает любой прижимной…
4 лайка
Я думаю, если бы кто-то мог достоверно доказать что прижим спу убивает винилы, то СПУ уже бы похоронили этими данными. особенно тогда, на гонке технологий в “конкурентных” маркетинговых войнах…
А так что по факту, SPU GTE 105, где 105 означает лет со дня основания компании Ортофон ).
А Stereo Pick Up - SPU уже более 60ти лет остается выбором многих… Да что уж говорить, многие только их и слушают. Уже должны были дыры прорезать в винилинах своих…
6 лайков
Присоединяюсь.
Слушаю spu synergy и не на какие другие менять не собираюсь. Если только на expression.
Мечтать не вредно:)
5 лайков
А сколько головок со сферой у вас побывало и каких? Например, Denon-103 вполне себе сфера… .
1 лайк
Я все время хотел, да и сейчас смотрю, на нее. Но останавливает повсеместное мнение, что звук СПУ это до классик. Выше это шаг в сторону современных решений МС, и тут уже очень большая конкуренция для спу…
Вы не сравнивали с серией классик или единичками?
Надо ждать. GTE 105 выкатили в японии, к 105ти летию должны выдать в европу что-то юбилейное. Всё юбилейное всегда нахваливают и разметают.
1 лайк
Шуры 92 и еще какие то Филипсы , Ат 95 и после включения эллипса закончил изыскания - звук реально лучше на сложных заточках. ИМХО конечно
1 лайк
Старый джаз начала 60х лучше играет на сфере, ещё лучше на тяжёлой моно сфере
3 лайка
Нет . Не сравнивал. Были Лира, Голд Ринг и Нагаока
1 лайк
Были исследования по пределу пластической деформации виниловой массы в дорожке, также от Shure:
Shure claimed a threshold figure for a conical stylus (18µm radius) in a V-shaped groove was 25mN (2.5g total tracking weight)³. Resolving 25mN into two components in a 45° V-shaped groove, would mean a bearing force of (1/√2 × 25mN), or 18mN on each wall […].
https://pspatialaudio.com/record_wear.htm
Опять же получается, Denon 103 находится в диапазоне безопасной для винила прижимной силы.
Это статья, а не исследования. Ссылки на исследования Shure там нет.
Но отрадно, что хоть в примечании они написали, что информация про эти 2,5 грамма взята из рекламы Шуров 60хх… Но никаких подтверждений этому нет.
В 78году научные сотрудники Шур признали, что по износу пластинок они работают, но никаких повторяющихся данных получить не могут. Хотя по износу стилуса они публиковали…
И еще, важный вывод Вудворда со статьи 68года они не написали:
…фотографий канавок пластинок демонстрируют, как можно судить, действительно ужасающие картины износа, и можно вполне обоснованно ожидать, что они окажут серьезное влияние на воспроизводимый звук. На самом деле, даже самые тщательные прослушивания не оправдывают этих ожиданий…
Спойлер
"ОДИН заключительный комментарий: некоторые из представленных здесь фотомикрофотографий канавок пластинок демонстрируют, как можно судить, действительно ужасающие картины износа, и можно вполне обоснованно ожидать, что они окажут серьезное влияние на воспроизводимый звук. На самом деле, даже самые тщательные прослушивания не оправдывают этих ожиданий. Два фактора могут способствовать такому расхождению между слышимыми характеристиками воспроизведения и наблюдаемым износом. Один из них заключается в том, что остаточные искажения и шумы, возникающие по другим причинам, маскируют относительно небольшой вклад, обусловленный износом. Другой фактор связан с упругим и пластичным воздействием материала диска на стилус во время воспроизведения. Изучение фотомикрофотографий показывает, что износ на самом деле представляет собой пластическое течение материала канавки-стенки. Материал вытесняется с пиков модуляции и оседает на спусках. Лишь небольшое количество материала винила было полностью удалено с пластинки. Объем постоянно перемещаемого материала мал по сравнению с объемом материала, участвующего в упругой деформации поверхности во время прохождения стилуса через эту область. Следовательно, нарушение поверхности канавки и стенки, возникающее в результате износа, практически не влияет на фактическое движение щупа, пока износ не достигнет очень глубокой стадии.
"
2 лайка
Интересное сравнение… тяжелые авто со временем колею в асфальте оставляют)
Если алмаз стирается, то что говорить о пластмассе. Просто стилус о разные пластинки трется), какую-то раз послушали, какую-то пять, в итоге у него пробег 1000 в общей сложности, а у пластинки меньше, вот и кажется, что нет им сноса)).
Физику не отменишь - сильнее трение, сильнее износ, но постепенно, а в плане звука более четкое следование канавке за счёт прижима, наверное, может давать какие-то плюсы… но я за сложные заточки, сам убеждался в их эффективности, особенно на материале 80-90-х.
Всегда была с эллипсом а не сферой
Сэмплы заточек 95-й Валерона: https://cloud.mail.ru/public/4DgK/24KyC2sx8
3 лайка
Современная серия VM95 на которую сделали кучу заточек . Старая 95я была только с эллипсом
1 лайк
Согласен. Кроме исследований 1968 и 1978 годов, очень трудно отыскать какую-либо информацию, но и этого достаточно, чтобы избавиться от многих предрассудков.
В те незапамятные времена, когда СПУ придумали, пластинки были расходником. Запилил, выкинул, купил другую. А сейчас это первопрессы, раритеты и прочие музейные ценности). Я бы не стал, например, елозить такой головкой какой-нибудь ценный пласт сейчас. Да, и у СПУ 3 грамма, а тут еще транс повесили, итого 5 )) Я говорю, еще фоник на головку повесить, и еще грамма 3 сверху придавить))
2 лайка
Я не уловил прямой связи между добавлением транса и величиной прижима…
3 лайка
Вот интересно, с Винилэнжина:
Davies, Close up look of record wear, Audio Magazine 1980, Sept., p.38
Дэвис, “Износ пластинки крупным планом”, Аудио Магазин сентябрь 1980, стр. 38
Scanning electron microscope study for Shure’s M91ED cartridge with 1 gr VTF and a not specified MC with 2.5 VTF (records were played 50 times) on high quality audiophile record.
Even the unplayed record showed signs of surface imperfections, e.g. holes.
Shure : photos show audible loss of quality. Pieces of vinyl have come off the surface. Distinct wear lines can be seen parallel to the groove. The type of damage caused is termed surface conchoidal fracture, resembling
broken of shattered glass. The groove surface reminds glass surfaces being chipped by fine sand.
Another record shows enormous damage after 50 plays, showing the same type of damage and many longitudinal wear lines.
MC : tearing and gouging wear is predominant (dust as grinding agent).
All styli present pressures of 30.000 to 69.000 psi with a VTF of 1 gr.
These high pressures have led people to assume that plastic or permanent deformation occurs, the yield point of the vinyl being 14.500 psi. Static indentations in the elastic range can be described by the equation of Hertz.
It appears that no solution exists for the plastic range, especially for sliding indentation with friction.
The study found that the quality of the vinyl plays an important role as far as sound quality is concerned. In particular the filler material used is of great importance, it seems that it has tendency to split off. Dust in the groove is pushed and pounded into the groove wall, scouring and gouging the wall.
Мысль в том, что спасения нет - из-за чудовищного приводного давления на кончик любой иглы. Игла еще колеблется 10 000 раз в секунду.
Испытывали две головки - Шур М91ЕД с прижимом 1 грамм и неназванную МС с прижимом 2,5 грамма.
Проигрывали пластинки 50 раз и смотрели в мелкоскоп на пластинку.
Приводное давление на кончике иглы (в зависимости от заточки иглы) от 30 000 до 69 000 psi (фунт на квадратный дюйм) при прижиме 1 грамм. 1 psi эквивалентен давлению 0,07031 килограмм на сантиметр квадратный. 30 000 psi = 2109,3 килограмма на см2. 69 000 psi = 4851,39 килограмм на см2. Винил же выдерживает до 14500 psi = 1019,5 килограмм на см2.
Запил неизбежен. А тут предлагают 5 граммами прижать
Вывод: покупайте легкие податливые головки, работающие с низким прижимом, если вам дороги ваши пластинки, гораздо дольше прослужат.
2 лайка
