Хотел написать длинный замудрёный пост по поводу ЛБП и питания вообще, но пока просто выложу чтоли очередной проект.
Наверное это пока что самый мощный ЛБП что я делал. Два канала по 19в/10А. Питать будут конвертер picobox, который в свою очередь будет питать компьютер.
Фото плат я кидал выше. По конкретно этому БП - силовой трансформатор для экономии времени и бюджета был взят серийный, на нём было вручную домотано всё необходимое, после чего он был залит, для уменьшения вибраций, шума, и улучшения охлаждения.
Корпус сделан кастомный, на базе пары крупных радиаторов. Энергоёмкость каждого канала - 72000мкф, всего получается 144000мкф. Чтобы это всё мягче включалось установлена плата софт старта. Причём БП по сути включен постоянно, а кнопка выключения на передней панели отключает только саму схему. Всё это позволяет не дёргать лишний раз сетевой предохранитель, выпрямители, и т.п. В схеме стоят по 3 двухсотваттных полевика в каждом канале, причём минимальный перепад с которым схема адекватно работает состовляет порядка 0,7в, что делает её довольно экономичной на больших нагрузках. Есть подстройка выходного напряжения, можно выставить от 12в до 19в. Естественно присутствует электронная защита от КЗ, настроенная на 12…13 ампер.

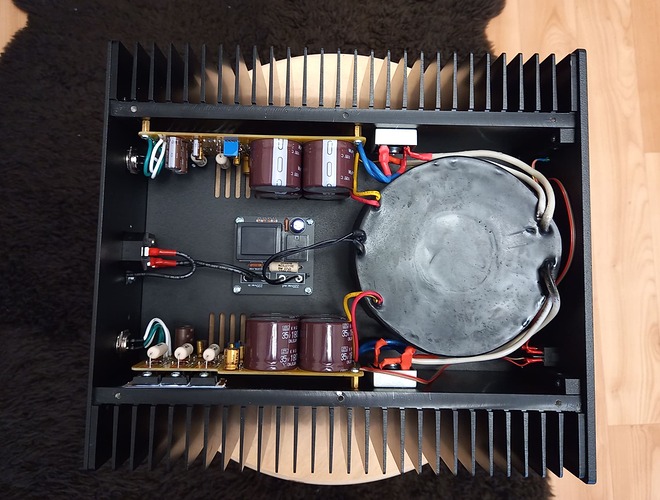

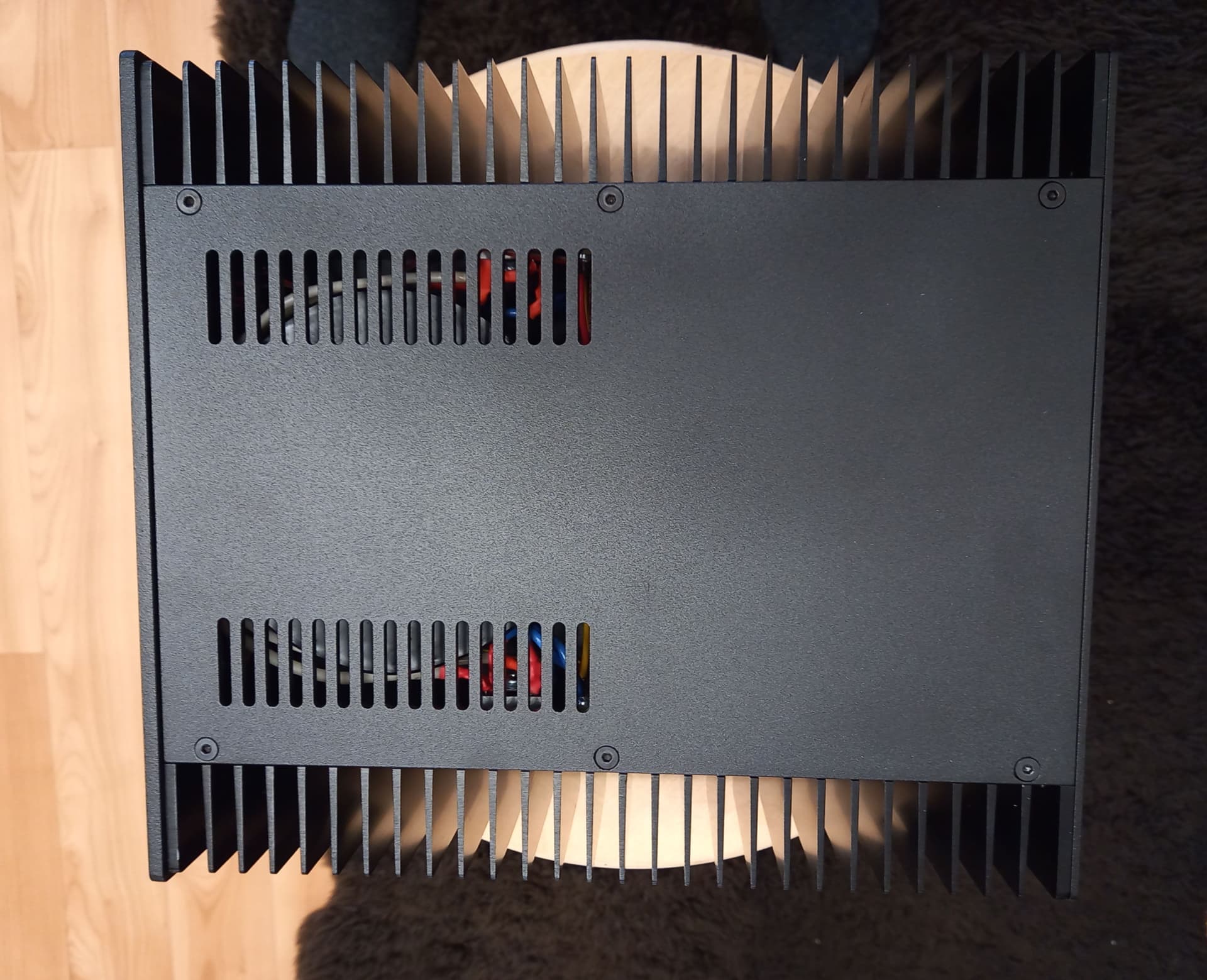

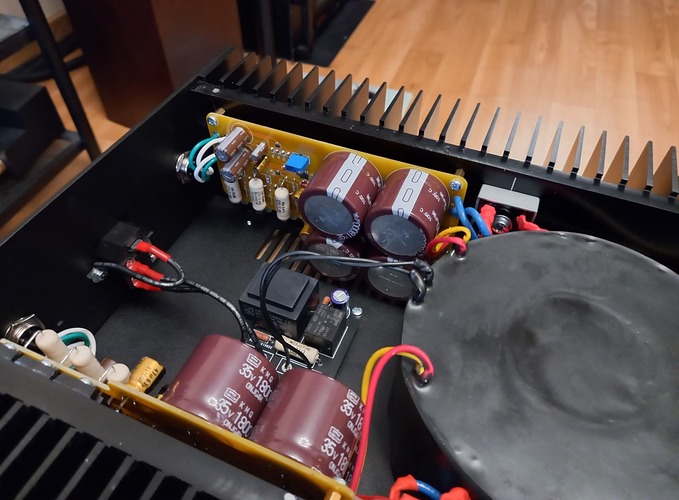

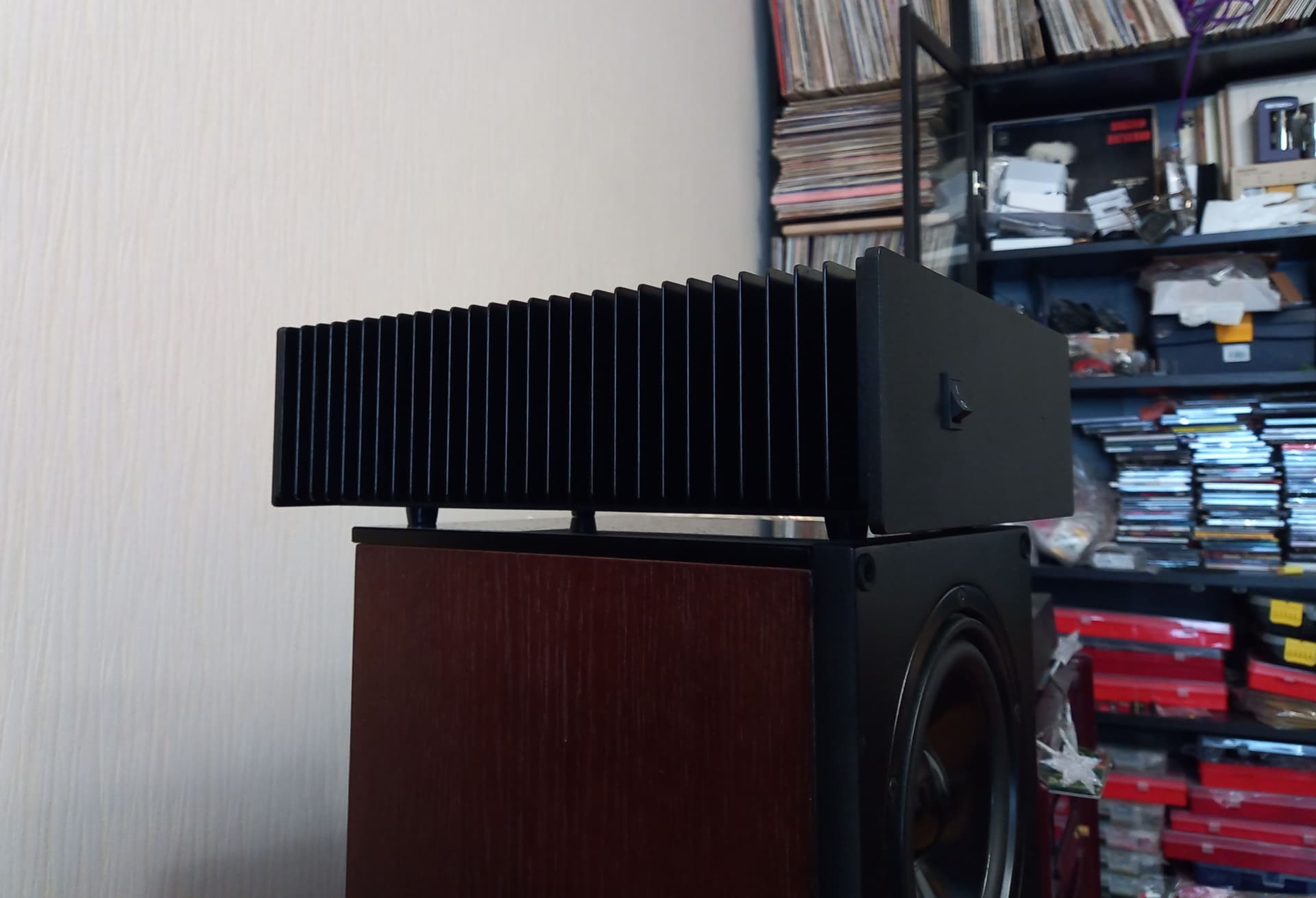

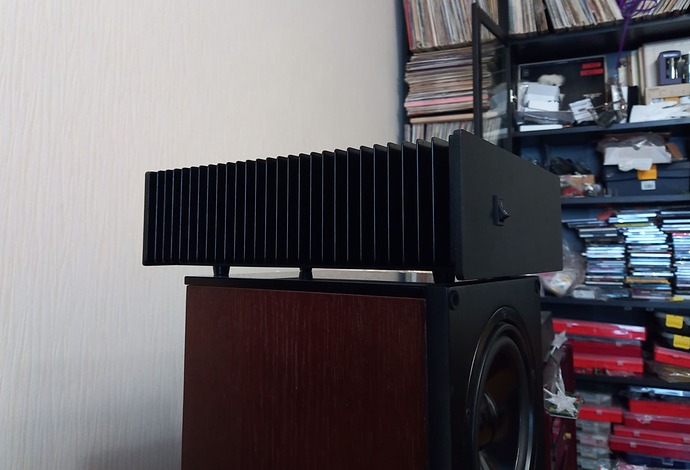

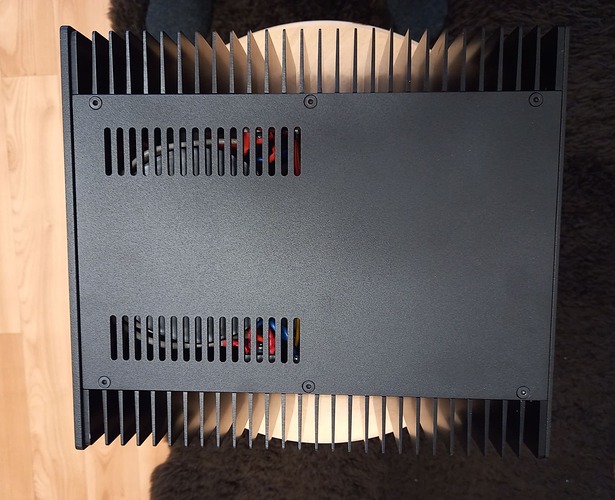

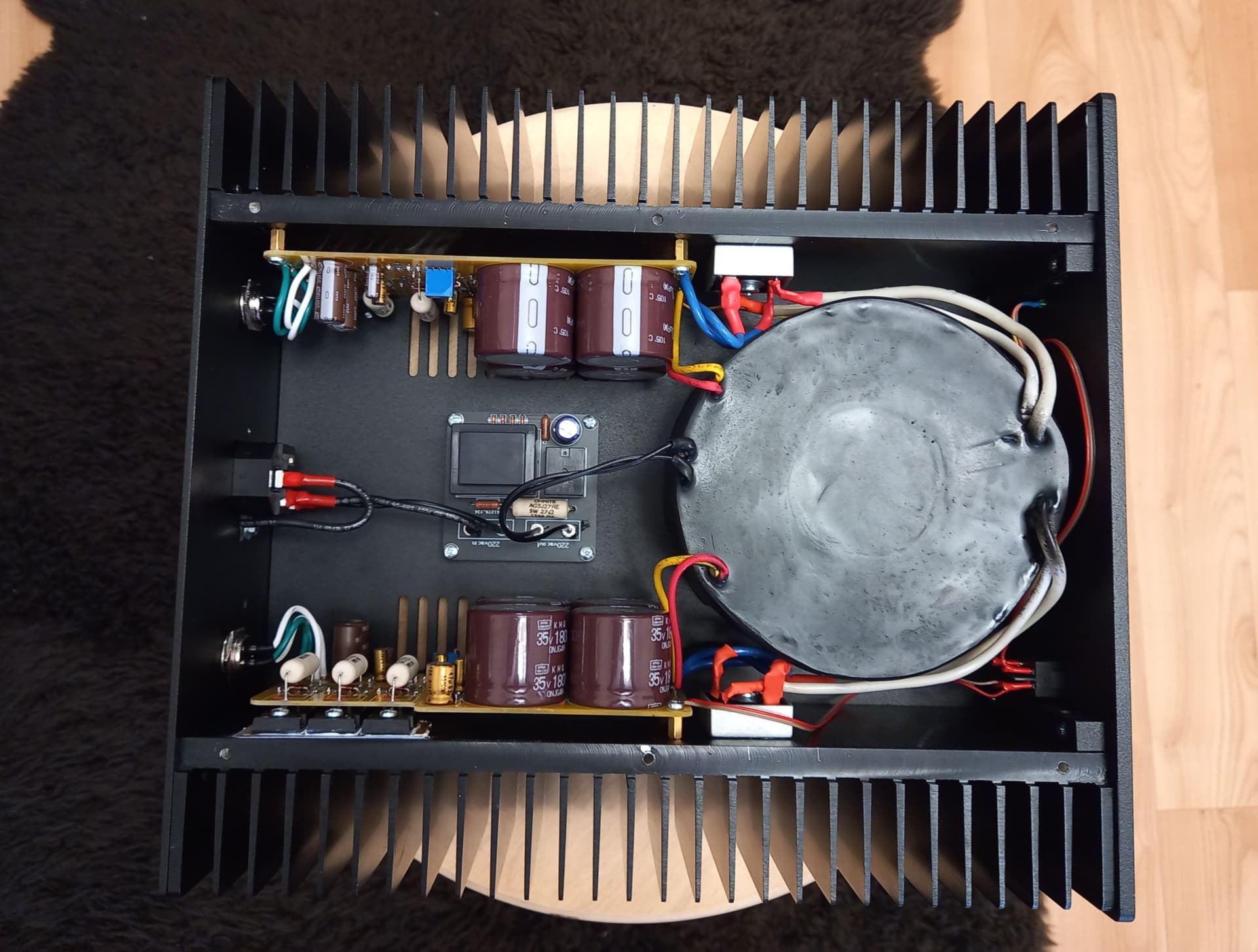

Вот так всё это выглядит:
Пробовал поставить на питание своего apogee da-1000, настроив выход на 12в. Звучание системы стало таким основательным, масштабным, чем то напомнило звук винтажной топовой американской техники. У меня тут в гостях недавно был усилитель BAT, вот очень на его характер похоже.

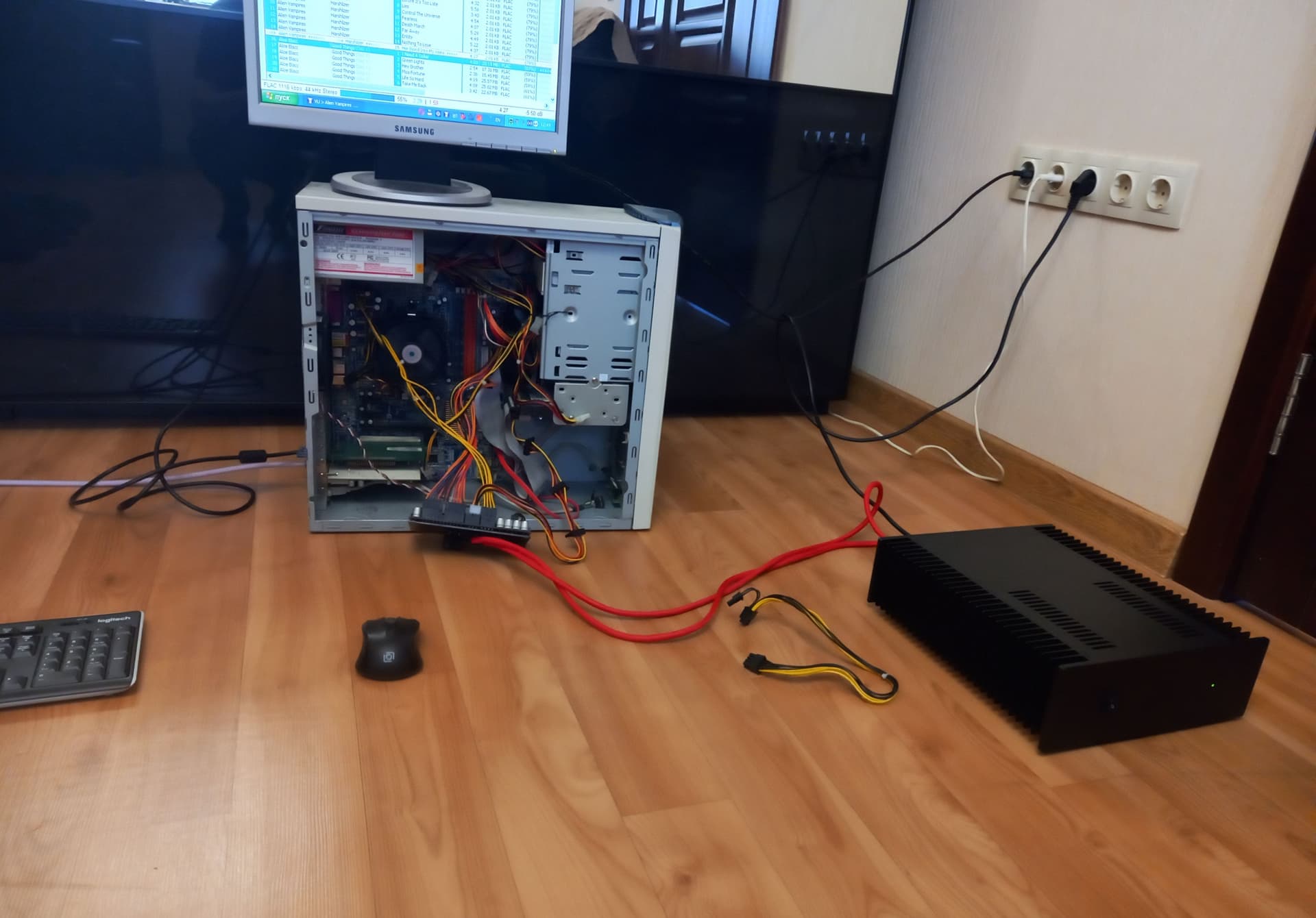

Сравнил полученную связку (ЛБП + пикобокс) со штатным импульсником компа. Основной комп ставить не стал, он сильно мощный, воспользовался вторым компом, который у меня чисто для измерений обычно служит:
В нём установлена maya44e, с которой по коксу снят спдиф на цап apogee da-1000, и далее в основную систему.
Ну что я могу сказать… Надо уже чтоли полноценными комповыми ЛБП заняться. Это не просто слышно, это очень существенно, даже в таком не очень правильном исполнении.
Сам жду заказной Торел на 19, 12 и 5 в , чтобы собрать питание на Ваших платках для музПК на ASRock J3160-ITX.
То, что уже сейчас есть в макете и питает Chord Qutest и Matrix Element H USB 3.0, сильно лучше импульсников, даже “малошумящих”.
Два канала сделано т.к. пикобокс имеет два входа, один питает весь комп, а один только для питания видеокарты.
Но использовать конечно можно их как угодно, эти два канала полностью друг от друга изолированы.
Вот в точно таком виде - не пойдёт, такие радиаторы сложно купить. Цена будет зависеть от конкретного исполнения и требований заказчика. Можно сделать одноканальный, двух-трёх канальный, и т.п., на разные токи и напряжения.

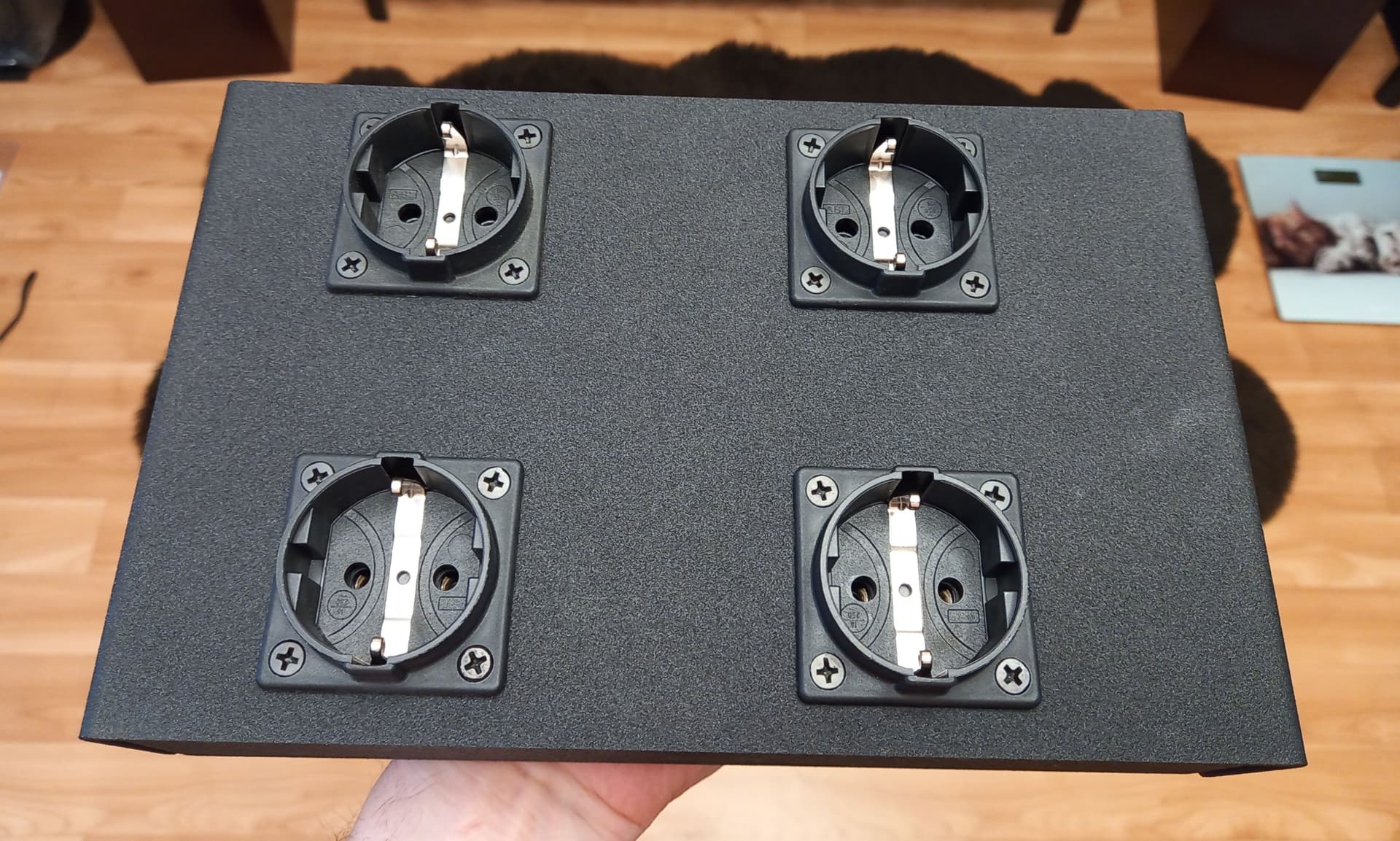

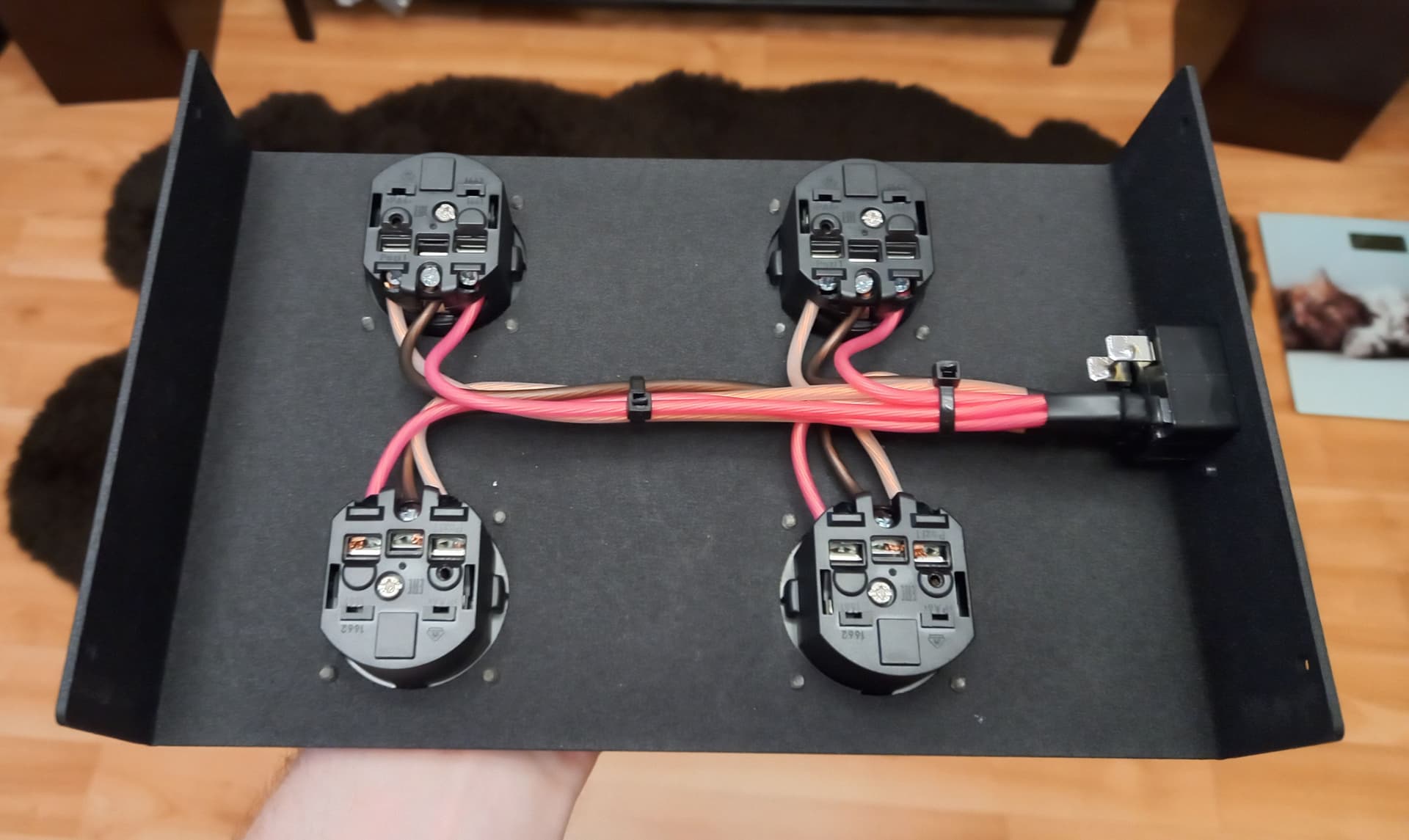

Розетки ABL, разводка Fujikura, разводка звездой.
Я тут по поводу подобных переносок что то задумался… В принципе 4 розетки это тот самый оптимум, который ещё можно по человечески развести звездой, и это ещё получается не сильно дорого. Может стоит сделать таких переносок ещё, есть в них потребность? Или 4 розетки маловато будет?
.
.
