На самом деле у MS-8 две проблемы. Да, крутишь азимут - сбивается вылет. Другая - не поставишь картридж с глухим отверстием или с резьбой в корпусе, даже если бы в самом шелле были сквозные отверстия с резьбой.
Шелл ортофон 4000 - так себе конструктивно. Это 1) один пин вместо двух; 2) фиксация азимута одним упорным винтом - если в мягком алюминии набьёшь уже лунку, то потом очень трудно поймать фиксацию рядом. Конструктивно например у Джелко 25 все в порядке.
1 лайк
Не понял что за пин.
Это не проблема - просто надо затягивать винт без фанатизма
.
Проблема - вес 14.3 г. Насколько критично значение резонанса тут для звука? Откуда вообще взялись эти значения? Насколько хуже для звука будет, например, желтая зона?
В хвостовике. Слева два, справа один.
если можно сделать хорошо и надежно - зачем делать плохо (с упорным винтом)?

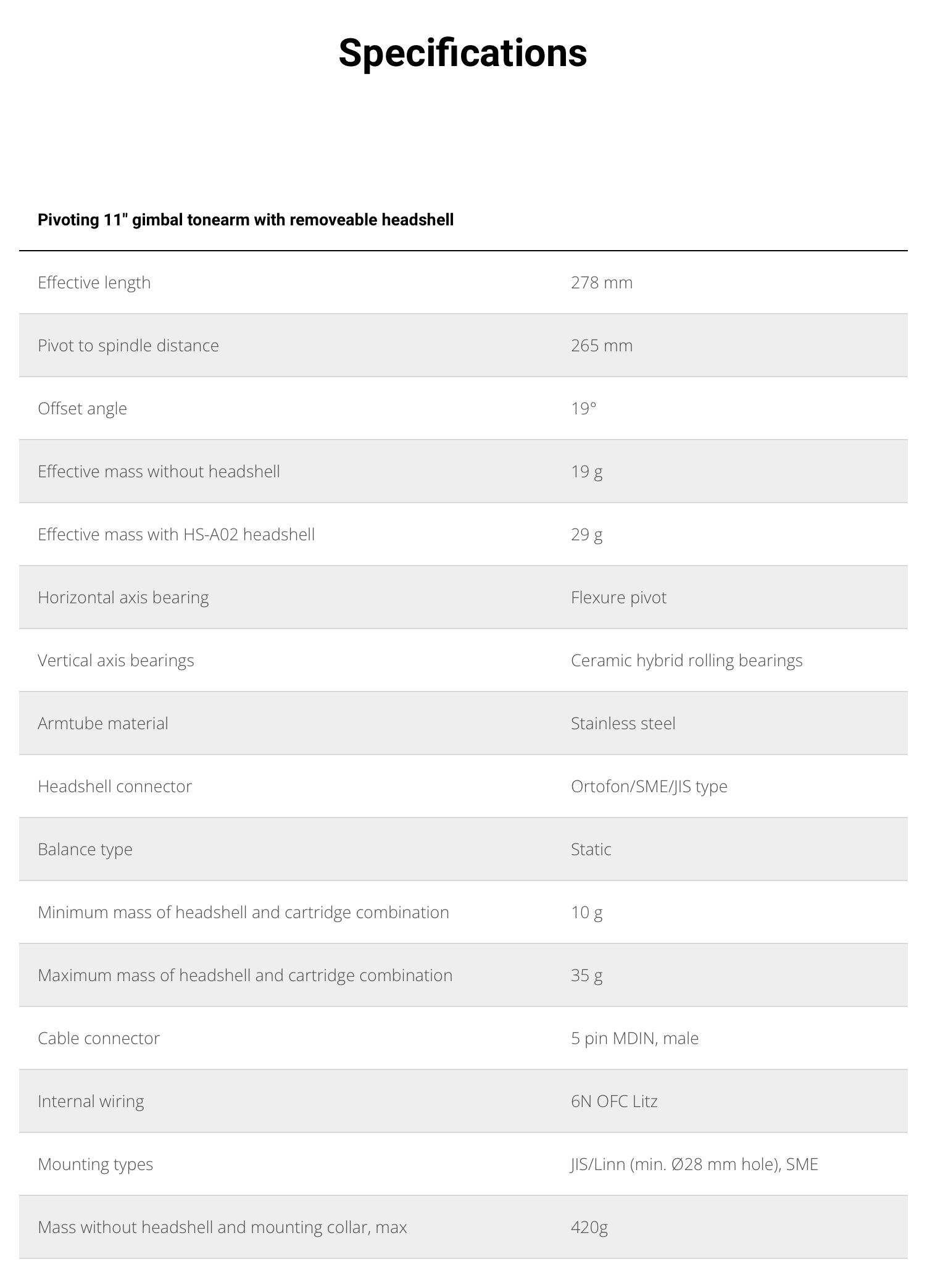

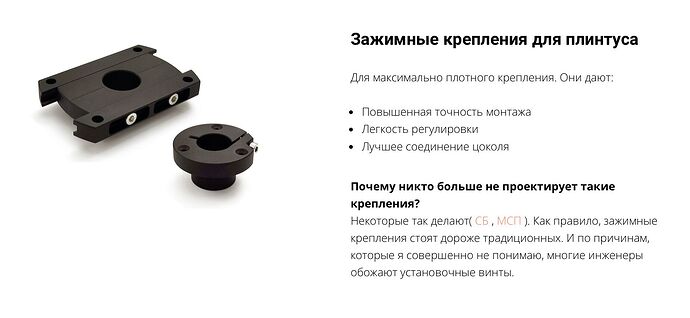

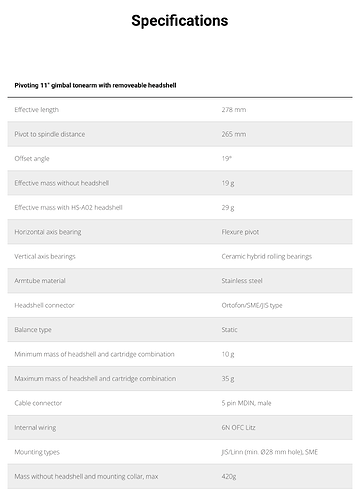

Кстати, объяснение и причина здесь. Относится к тонармам, но уверен, что применимо и к шеллам.
Практика (моя) показывает, что проблема надуманная. Звук может и с резонансом 5 Гц быть супер, а с 10 Гц - гавно.
Пользуйтесь этим калькулятором и попробуте спокойно жить с шеллом 14 г)))
Полагаю все же, что разработчики в курсе и сделали втулку из достаточно твердого материала (не тех. алюминий, а дюраль, термообработанный/состаренный на максимальную прочность/твердость), а в качестве винта не используют очень твердый материал, чтобы при излишнем фанатизме проще было бы сорвать резьбу у винта, а не повредить поверхность втулки.
Спасибо!
Похоже не работает на ios
. Требуется flash player наверное .
работает, это же просто страница в сафари
1 лайк
Практика (моя) показала обратное. Даже с премиум сегментом в виде Phasemation CS-1000 с двумя упорными винтами
проще подшлифовать алюминиевую втулку, чем найти такой новый винт
1 лайк
Да, точно, работает . Просто графики мало изменяются.

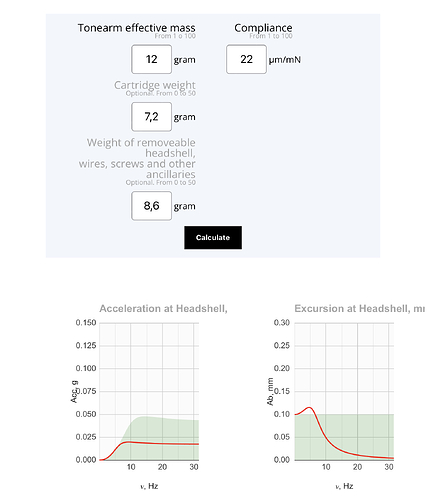

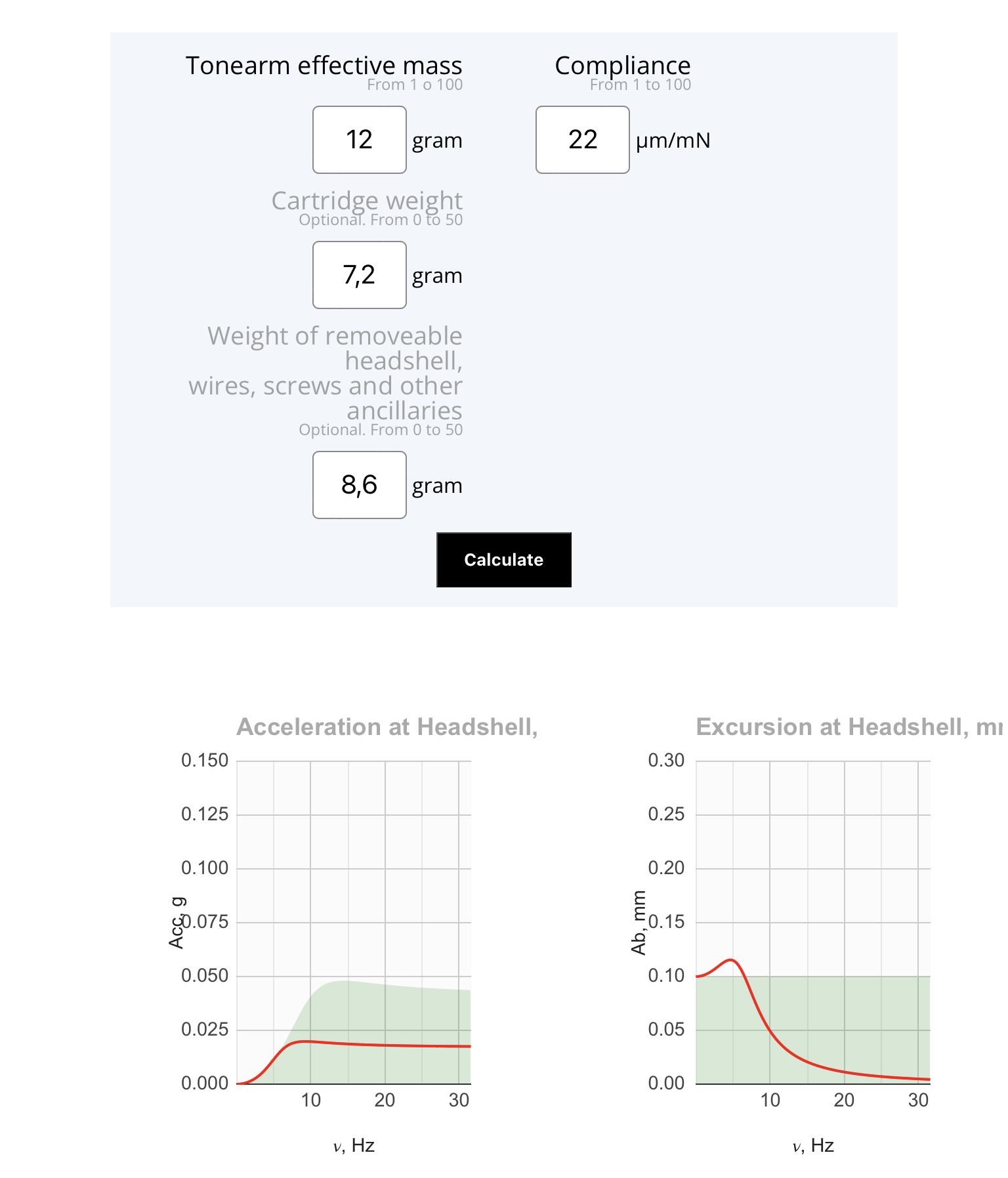

Вот так получилось для Technics sl-1500c с родным шеллом и картриджем ortofon 2m (к весу шелла 7.6 г накинул 1 г на винтики и провода).
Немного напрягает это из комментария калькулятора:
Но наличие короткого резкого перерегулирования ниже 5 Гц может не очень хорошо работать с некоторыми картриджами с высокой податливостью — они могут достичь пределов своего хода иглодержателя.
У ортофона как раз относительно высокая податливость.
если речь про 22 единицы - разве это много!? Это же не 50! Обыкновенный середнячок.
1 лайк
думаю, что все таки проще найти медный/латунный винт.

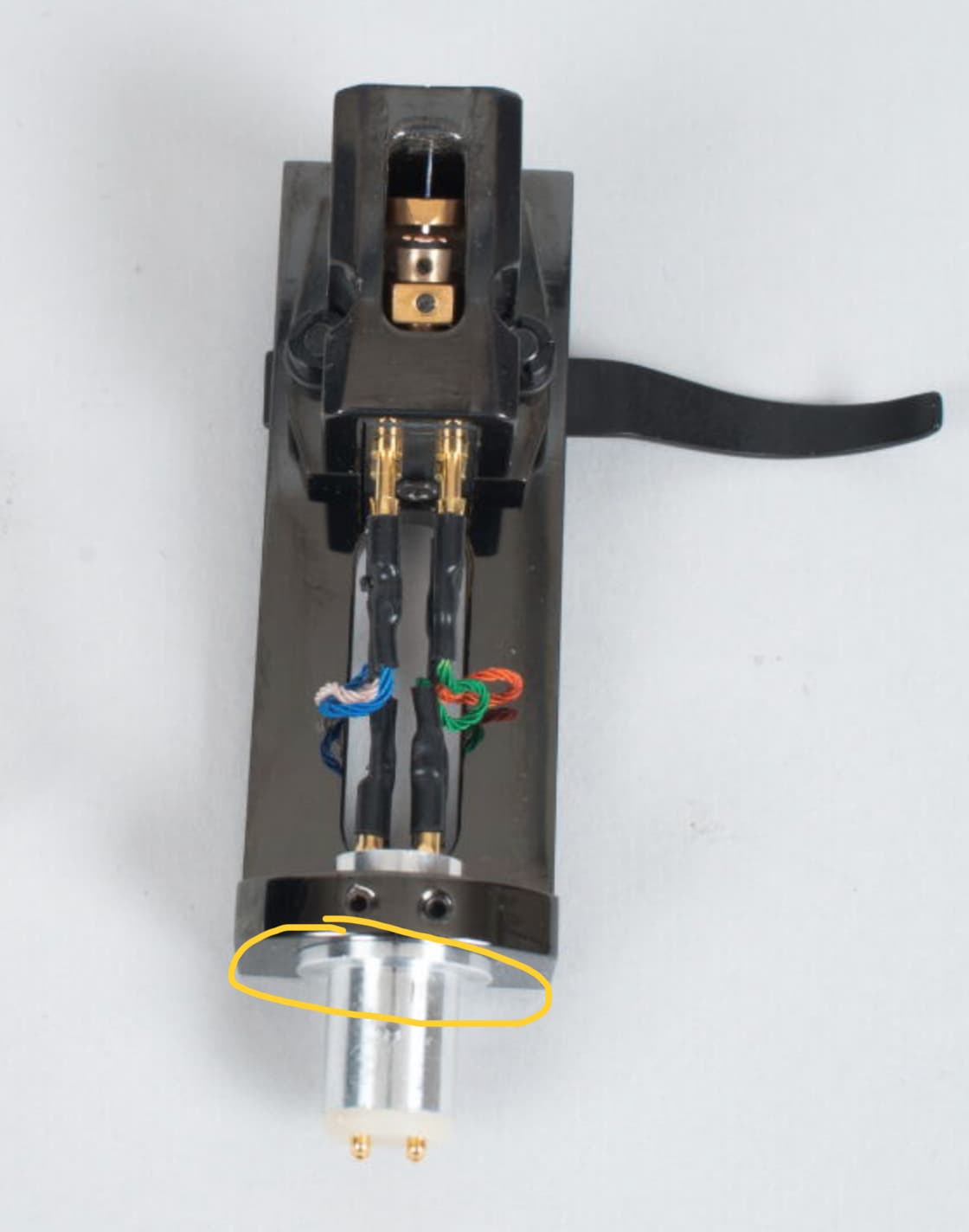

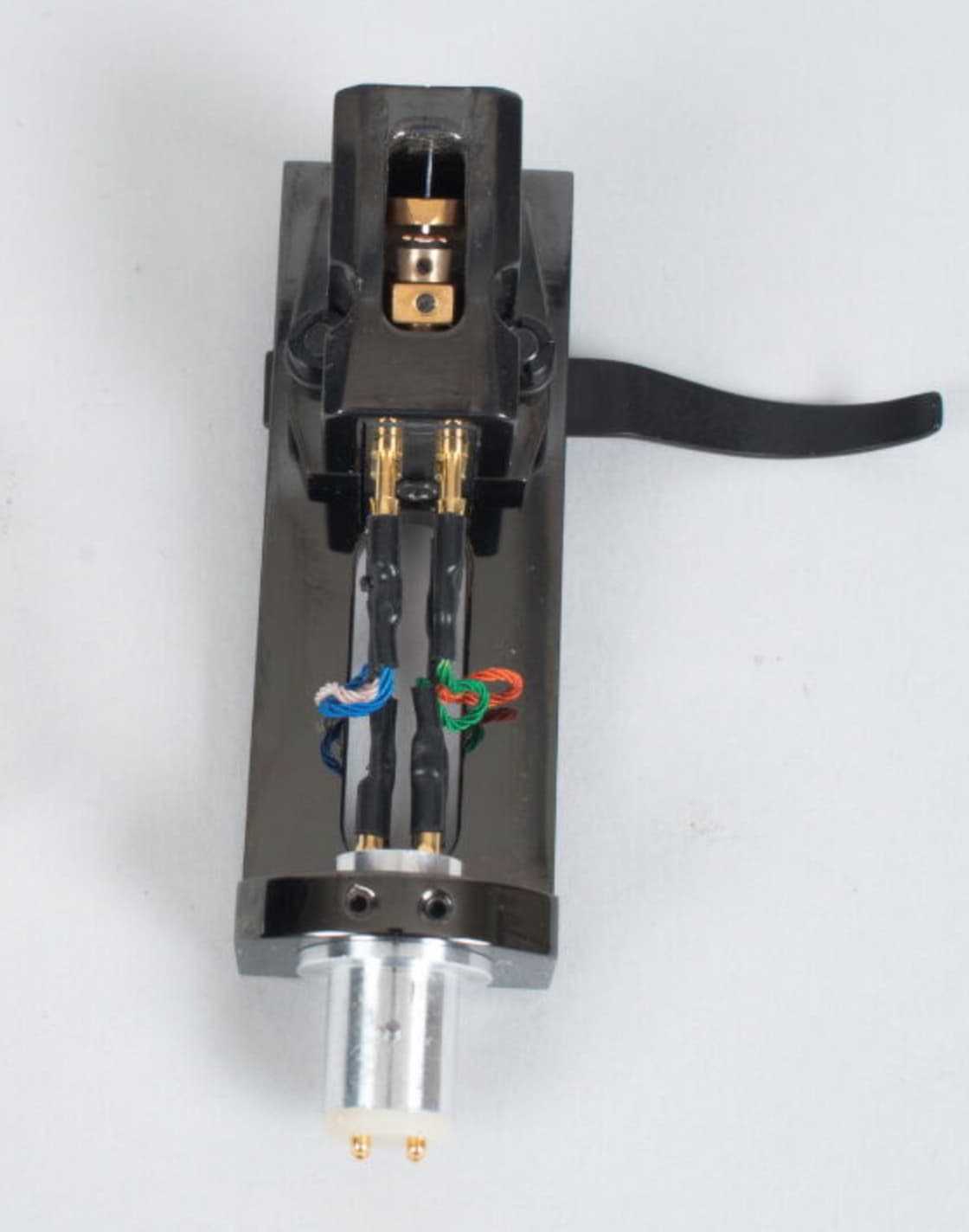

И тогда еще про резиновую прокладку (шайбу) на ал. втулке шелла в месте контакта с трубкой тонарма. Нужна ли эта прокладка или можно обойтись без нее? На ортофоне 4000 ее похоже не предусмотрено. Это не спроста или “забыли положить”?
Вот в этом месте:

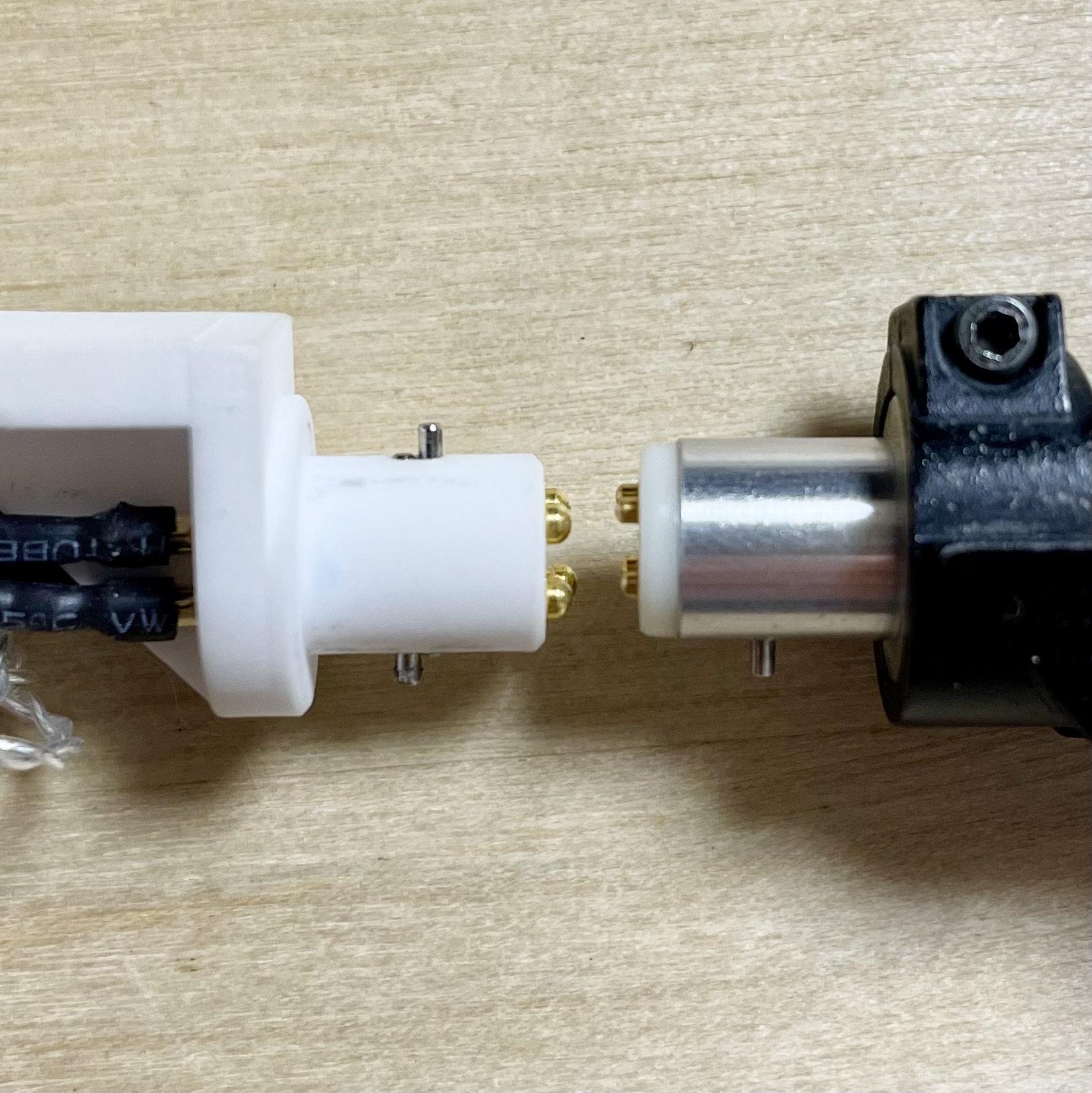

На некоторых шеллах без этой прокладки остаётся зазор.
1 лайк
Мое мнение, что скорее не предусмотрено. На шелл джелко вместо штатного ставил кольцо мияджима. Казалось, что звук собранее становился с ним.
Да и штатный шаблон для установки вылета на техникс покажет - нужно кольцо или нет.
1 лайк
Т.е. это кольцо (материал) влияет на звук. А если совсем без кольца при условии, что шелл плотно прилегает к трубке тонарма?
Ковырять азимут всегда пригодится. Правда другим способом: шелл не съемный на трубке, а азимут регулируется поворотом трубки. А-ля Kuzma или Reed. Но это денег стоит.
Вообще по умолчанию всё должно быть ровно - и стол ровный и тонарм и Шелл и голова и т.д. Но по факту это не всегда так, даже с завода. Вот для перфекционистов и сделали всякие настройки. Тем более это дополнительный доход)

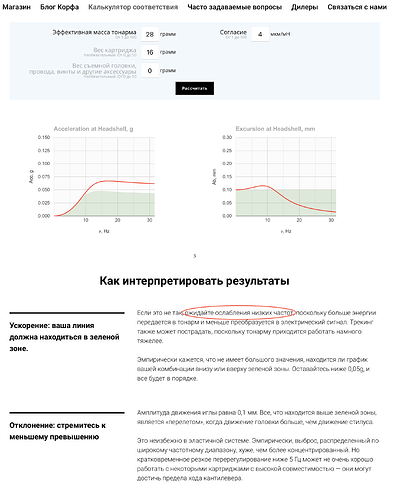

Про калькуляторы. Разные. Хрень это полная, если по ним жить. Вот пример расчета по Корфу. Картридж 9+г и на шелле груз 6 г для приближения к правильности в калькуляторе. Басит в итоге будь здоров, плотненько, артикулированно! Да и вообще все на месте в звуке.
Грузил шелл дополнительно грамм на 6 или больше (не помню точно уже - по максимуму, чтобы противовеса хватило) для того, чтобы опустить линию в левом графике. Линия опустилась к зеленой области, но звук умер.
Также я пришел к выводу, что и идеальный азимут тоже почти не достижимый фетиш с обыкновенным не лабораторным оборудованием и условиями. Но это уже в другую тему.
1 лайк
А вы в калькуляторе все правильно заполнили? Какой у вас тонарм, картридж и шелл?
