под рукой есть разные, два Elna Cerafine 220мкф и 25В, которые брал для NetisN4 взамен штатных, пока переставлял,уже отломал ножки…
Теперь под рукой есть:
47мкф 25В ELNA Cerafine
100мкф 10В Elna Tonerex
330 мкФ 16В Nichicon upw1c331mpd
470 мкФ 16В Nichicon uhe1c471mpd
680 мкФ 10В Panasonic eeufm1a681l pan
1000 мкФ 25В Nichicon ups1e102mhd
Может на плату NetisN4 перед стабом lt1963A (3,3В) вообще не ставить? если на плате ЛБП (на выходе) уже стоит Elna Cerafine 220мкф и 25В?
а поставить только после стаба например
– 47мкф 25В ELNA Cerafine
– 100мкф 10В Elna Tonerex?
Правильно ли понимаю (читаю), что по даташиту LT1963 при 3,3В и 1,5Ана входе указано 10 000мКф, а на выходе 22мКф? (NetisN4 на чистом берегу 260мА потребляет на сколько помню)
Не надо ни у кого спрашивать, надо слушать что вам на ваши уши больше ляжет. Но 25в в этом месте для кондера преребор ИМХО, не надо использовать такой номинал, с меньшими номиналами звук деликатнее. Могу порекомендовать поставить в гнезда кондеров разъемчики и спокойно по неделе отслушивать каждый вариант. И Силмики и Керафайны имеют право на жизнь, а еще некоторые АН могут быть интересны и даже Панасоники. Звук и подбором величины емкости и выбором типа самого конденсатора можно менять под себя в домтаточно больших пределах.
Вопрос у меня про правильность подключения.
И про, что если стояло 220мкф 10в для работы роутера на полной мощности, нужно ли столько при его работе в режиме клиента?
И главное, как правильно при питании через линейный стабилизатор?
Слушать, конечно, лучше всего.
Но список конденсаторов и вариантов, с прогревом каждого, можно слушать не один месяц.
При этом, все варианты подключения могут отказаться не верными, ошибочными.
О чем можно вообще даже никогда и не узнать.
Видел здесь, в этой теме пример, ставили после стаба на 3,3В вообще электролит Elna Silmic II 220мКф на 6,3В (вместо того что был изначально 10В). А на входе желтый Nichicon 470мКф 16В.
Может есть у кого опыт?
Или понимание, что по схеме правильнее перед и после линейного стаба???
Причем когда пишут “на выходе” то это подразумевается установка ёмкости в непосредственной близости от стабилизатора. На входе аналогично.
И от себя добавлю, что электролиты большого номинала ёмкости и габарита корпуса обязательно зазвенят в контуре с наличием керамических конденсаторов малого номинала. То есть “подбор” на слух и “правильность” лежат немного в разных плоскостях.

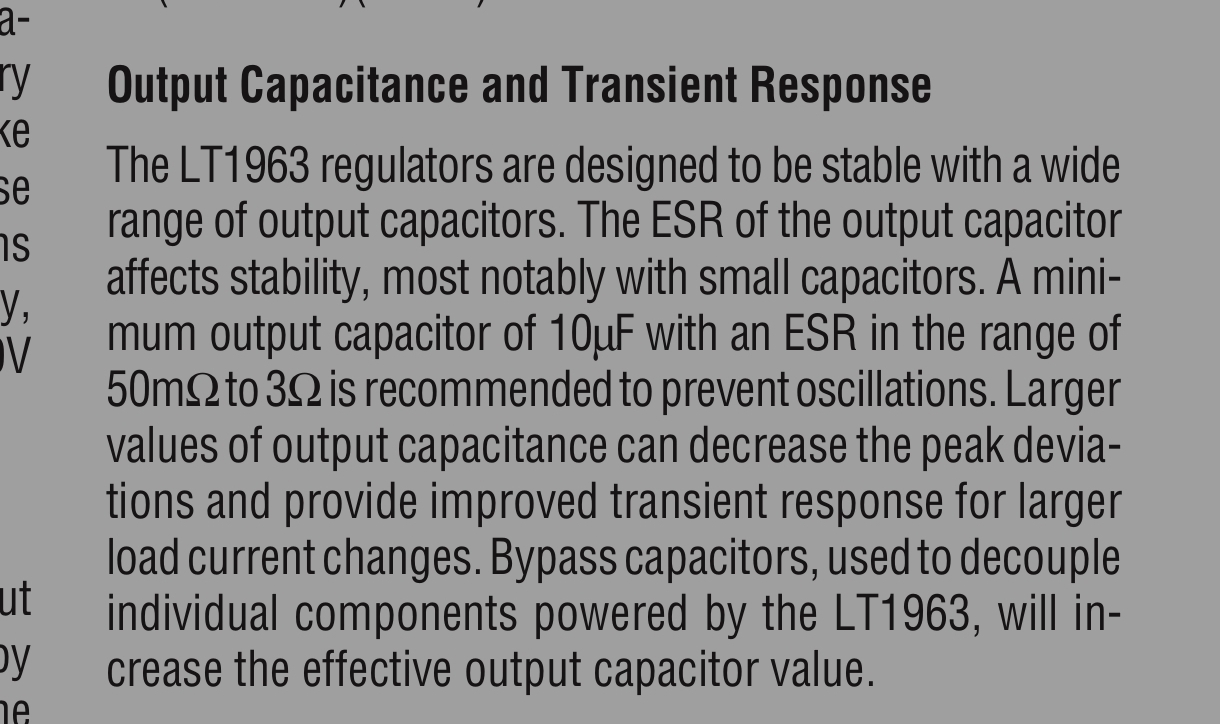

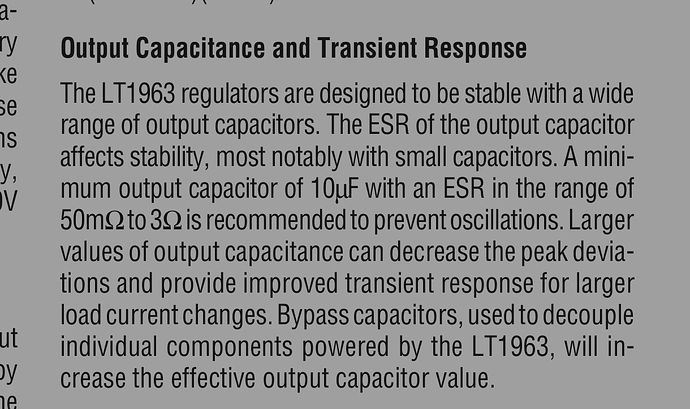

Output Capacitance and Transient Response The LT1963 regulators are designed to be stable with a wide range of output capacitors. The ESR of the output capacitor affects stability, most notably with small capacitors. A mini-mum output capacitor of 10/oF with an ESR in the range of 50тШоЗй is recommended to prevent oscillations. Larger values of output capacitance can decrease the peak devia-tions and provide improved transient response for larger load current changes. Bypass capacitors, used to decouple individual components powered by the LT1963, will in¬crease the effective output capacitor value.
перевел
Спойлер
Выходная емкость и переходный процесс Регуляторы LT1963 рассчитаны на стабильную работу с широким диапазоном выходных конденсаторов. ESR выходного конденсатора влияет на стабильность, особенно при использовании конденсаторов небольшой емкости. Для предотвращения колебаний рекомендуется использовать выходной конденсатор минимальной емкости 10 мкФ с ESR в диапазоне 50 тШоЗй. Большие значения выходной емкости могут уменьшить пиковые отклонения и обеспечить улучшенные переходные характеристики при больших изменениях тока нагрузки. Развязывающие конденсаторы, используемые для развязки отдельных компонентов, питаемых от LT1963, увеличивают эффективную величину выходного конденсатора.
смог сделать вывод, что:
“… Для предотвращения колебаний рекомендуется использовать выходной конденсатор минимальной емкости 10 мкФ …”
Получается, что больше можно? и даже лучше?
Но чем больше, тем выше ESR и хуже?
Значит оптимальнее, чтобы хватило при потреблении, но как можно ниже ESR?
ESR - могу у своих электролитов и транзистор тестором замерить…
или не правльно все понимаю???
Штатное питание нетиса 12в, соответственно штатные кондеры 16в. После того, как вы переделываете и подаете на вход 5в естественно можно 6,3в использовать. Кондеры на большой вольтаж будут греться всю жизнь и звучат слегка грубее таких же кондеров на меньший вольтаж (на мой слух).
Вот пины-гнезда. Дёшево, практично и можно отслушивать кондеры до полного просветления.
А мелкие электролитические ёмкости, 10-22 мкФ можно напаять прямо на саму платку 1963. Чуть позже покажу, они туда идеально встают в одну плоскость с платкой, паралельно штатной керамике.
Доброго. Что-то хандрит мой Netis n4, что сейчас можно взамен купить, с поддержкой WiFi 5ГГц? Для подключения ВВВ по проводу. С минимальными габаритами и ценой, расстояние до точки доступа 1м.
Netis N5, Xiaomi Mi Wi-Fi Router 4A
прописать в главном роутере ипишник 192.168.1.1 и тогда он создаст сеть в которой Нетис будет доступен. Или можно в любом компе прописать статику 192.168.1.1 и подключить его к Нетису, войти в админку и перевести Нетис на нужный адрес .
да. можно временно, что бы войти в админку Нетиса и его перевести в свою сеть. потом вернуть основной рутер к старому адресу и он увидит Нетис с новым адресом.
Прописал,перезагрузился, потом опять зашёл в настройки с входом пароля, вы пишите прописать в tcp/ip4 на компьютере, но там ещё требуется,маска, шлюз, dns, там какие значения?
Маска стандартная 255.255.255.0
Шлюз можно как ипишник, это ж временно.
DNS любой. Хоть гугловский 8.8.8.8
В этом случае надо Нетис напрямую подключать в этот комп. И тогда неважно ,что в главном рутере. Будет сеть из двух девайсов.
