А что эта процедура сможет дать?
Работает как антенна

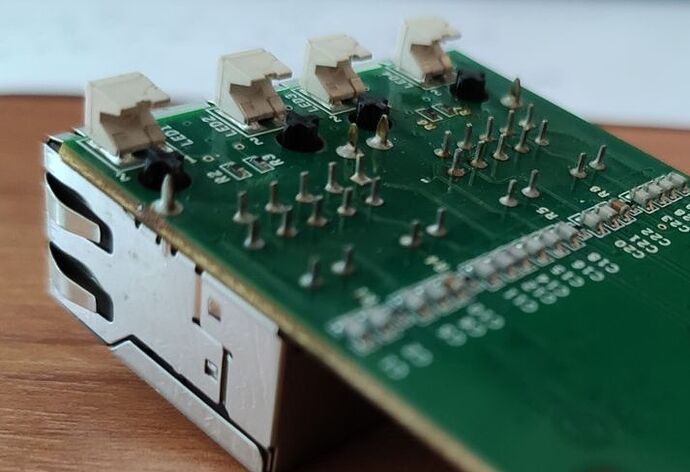

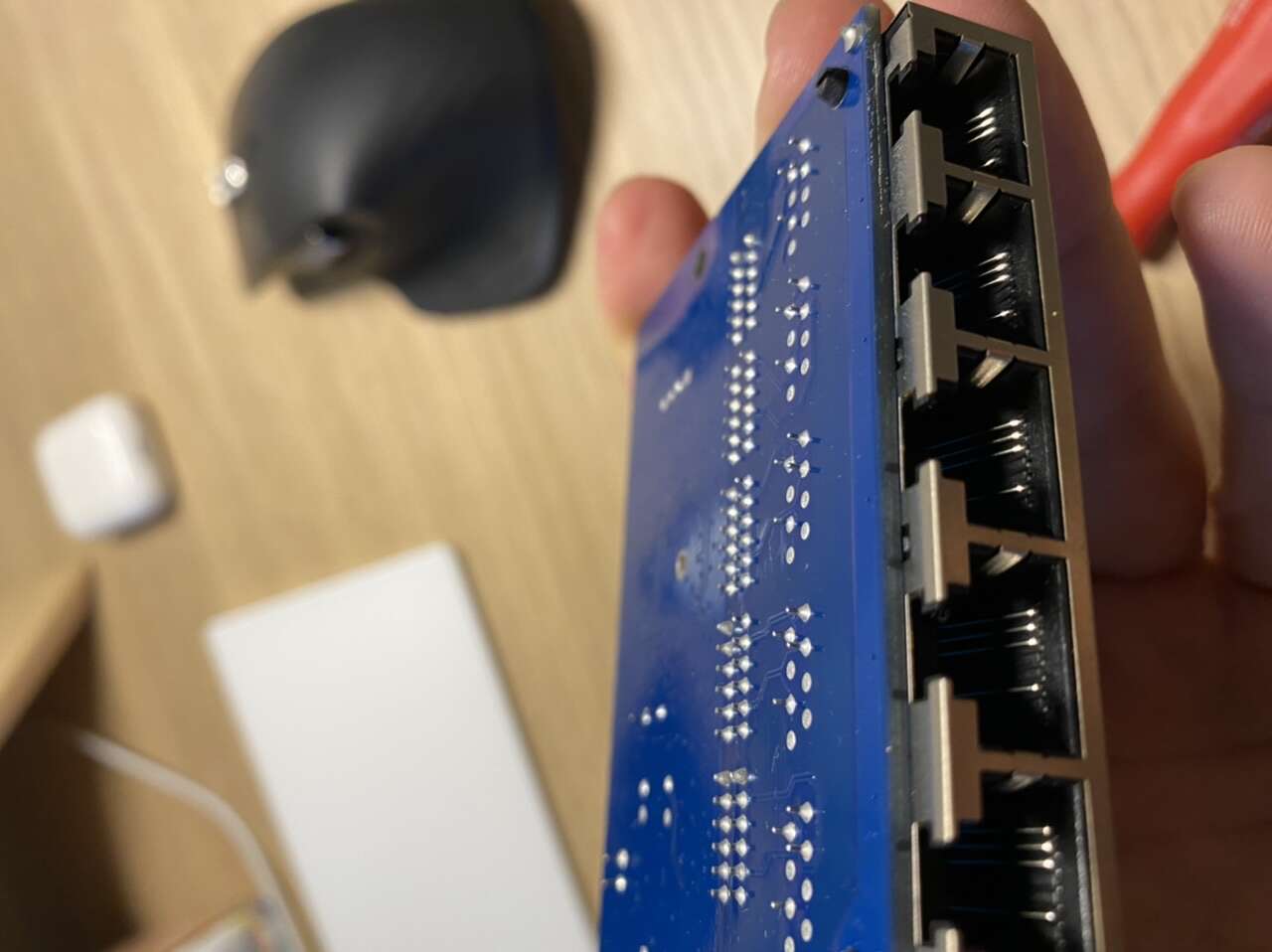

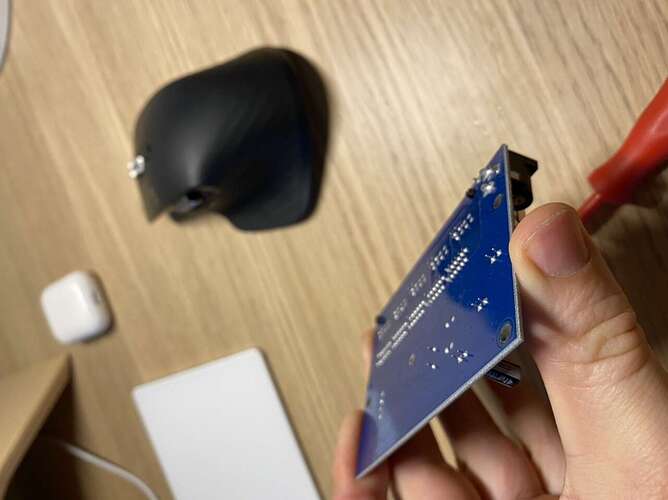

У зикселя немного тоже есть, заказал на амазоне маленькие ножницы, постригу тоже:
Стрижка плат как хобби – это конечно тоже важно и увлекательно, но… там что же, гигагерцы? )
Добавил новую вайфай схему и пояснение в шапку темы. Я думал туда уже много вещей написали, а нет, вообще ничего.
У кого есть в пользовании свитч Зиксель, померяйте пожалуйста, есть ли переменная составляющая между корпусом и заземляющим контактом в розетке (конечно, при наличии заземления/зануления в проводке квартиры).
У кого есть в пользовании свитч Зиксель, померяйте пожалуйста, есть ли переменная составляющая между корпусом и заземляющим контактом в розетке (конечно, при наличии заземления/зануления в проводке квартиры).
Это полезно сделать всем, у кого БП с 2-х контактной вилкой.

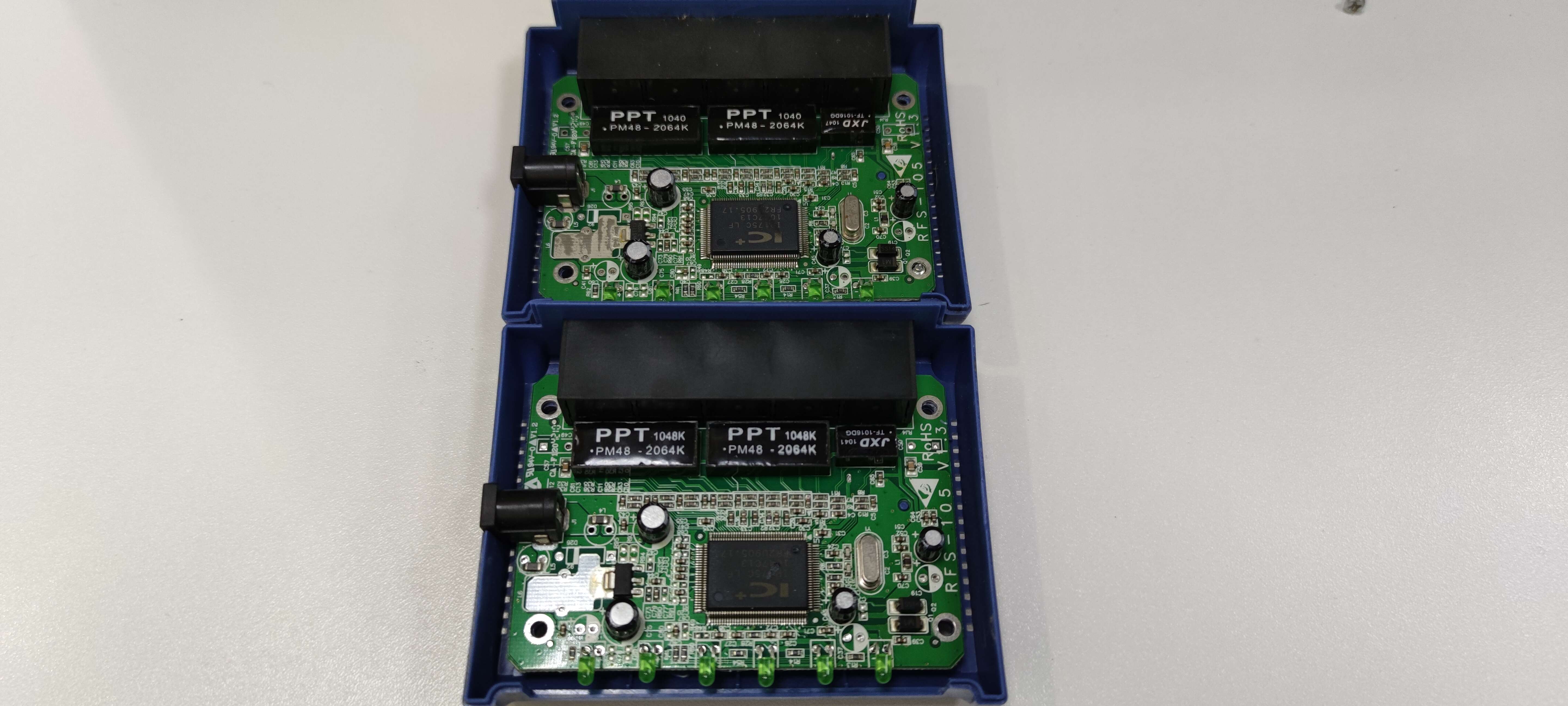

Есть ли смысл заменить кондеры на плате в синем малыше на что то более менее приличное ? или не стоит заморачиваться и оставить китай ?
Есть ли смысл заменить кондеры на плате в синем малыше на что то более менее приличное ?
даташит на стабилизатор 117 подскажет. емнип там есть зона нестабильности в зависимости от емкости.
Согласно принятой доктрине важнее обеспечить “непрозрачность” блока питания малыша для помех в обе стороны.
Уменя гигабитный GS-108v3, с импульсным DC-DC, потенциал 80В переменки. Интересно, с линейными так же будет?

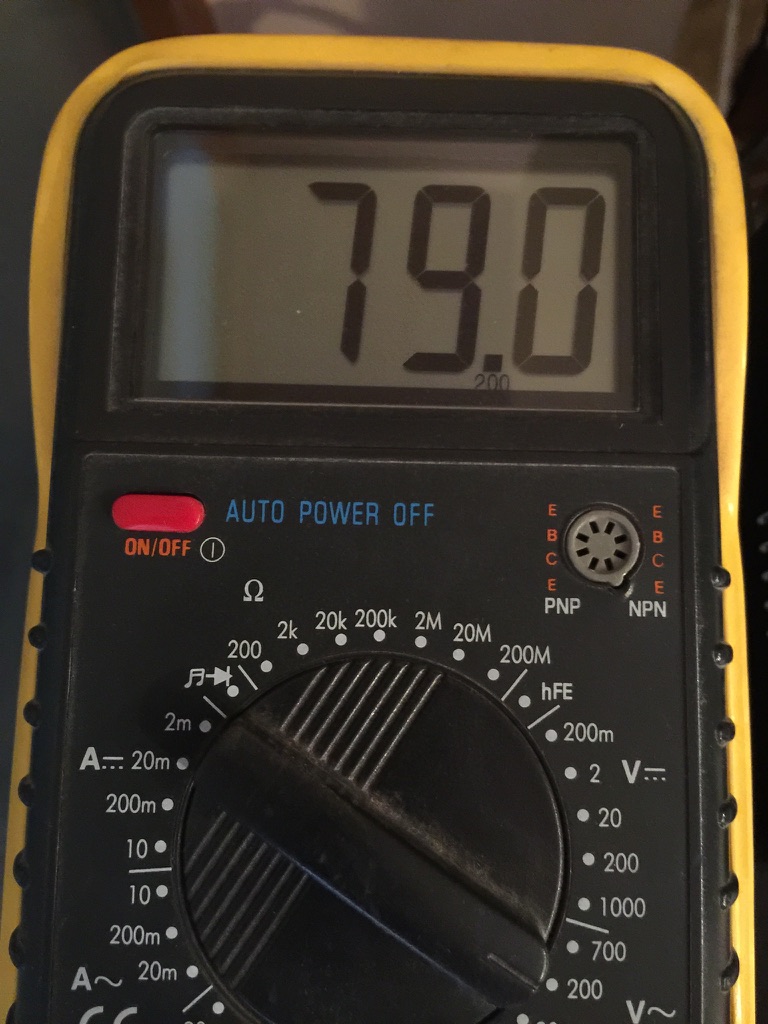

Уменя гигабитный GS-108v3, с импульсным DC-DC, потенциал 80В переменки.
Так будет на всех. ))
Это первое, с чем я сам начал бороться.
Интересно, с линейными так же будет?
С ЛБП и ИБП с третьим заземляющим контактом и наличием земли или PE в розетке потенциала на корпусе не будет.
Так будет на всех. ))
нет почему же. с линейным не будет так. и с импульсным заземленным не будет. с импульсным медицинским или с активным pfc тоже не будет. от БП все зависит и от того что куда землится или нет. от того какая фильтрация в бп И так далее.
или не стоит заморачиваться и оставить китай ?
на первых порах точно не стоит. отдача если будет то мизерная и вкусовая.
Нет, речь не про блок питания, а про преобразователи напряжения на плате коммутатора.
Нет, речь не про блок питания, а про преобразователи напряжения на плате коммутатора.
понял. они на данный потенциал сильно не повлияют. на корпусе синфазная помеха прилетающая на минусовой пин от первичного БП. соответственно все в этом вопросе зависит от первичного БП.
Меня смутило то, что первичные БП ставил разные, правда импульсные, а потенциал каждый раз был одинаковым, 79-80 В.
Попробую от аккумулятора запитать, для чистоты эксперимента.
Попробую от аккумулятора запитать, для чистоты эксперимента.
или заземлите корпус. тогда там будет потенциал земли. это тоже в реальной жизни далеко не “идеальный ноль” если смотреть по спектру. обоюдоострый мечь в общем.

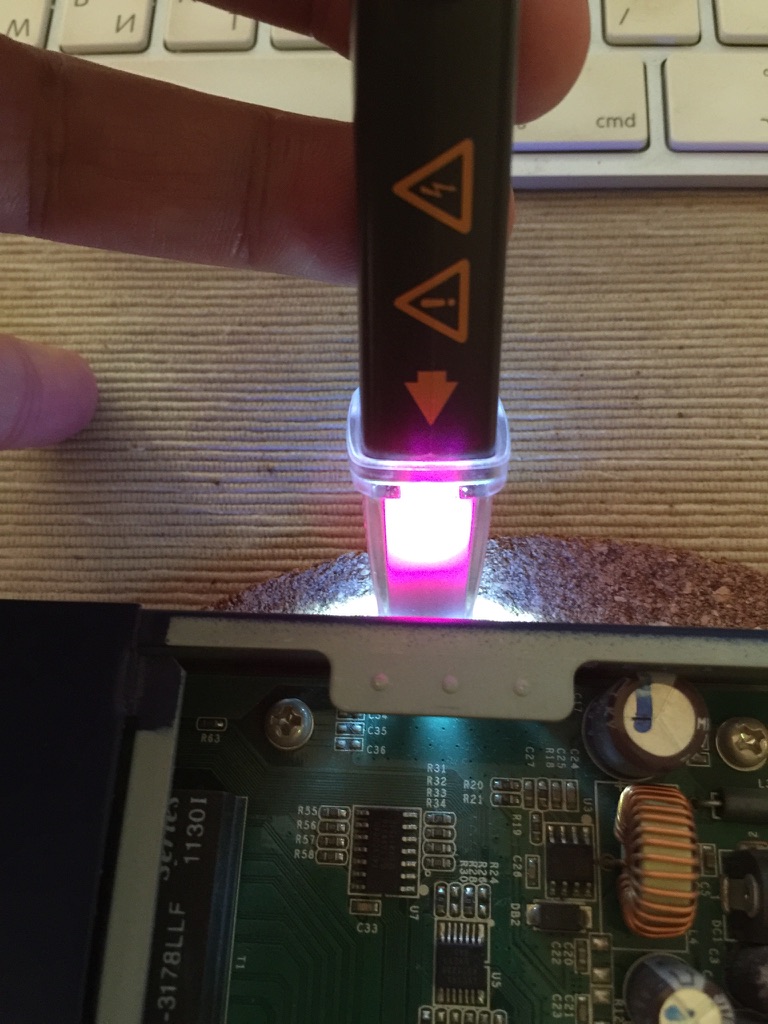

Так-так… мой интерес к организации заземления дал неожиданные плоды. А теперь по порядку. Люблю я бесконтактные тестеры, типа таких с нижним пределом от 90 вольт. Сильно они помогают проверять, что на корпусе устройства. Так вот, добрался я до коммутаторов-свитчей и открылась мне неприглядная картина — все мои бытовые, включая Netgear GS108, с внешним ИБП с двумя контактами имеют потенциал на корпусе, мало того, они его передают дальше по витой паре, у меня все UTP. Но, когда этот “сифонящий” ethernet упирается в мои два основные HP1620-24G, то дальше с них это не выходит и корпус у них тоже потенциала не имеет, а вот если такой кабель заходит в такой же бытовой, то дальше потенциал уходит по витой паре. Хорошо, что у меня в загашнике есть пара D-LINK DGS-1100-16, заменил им один Netgear GS108, ситуация резко исправилась. Придётся все теперь убирать такие “светильники”.

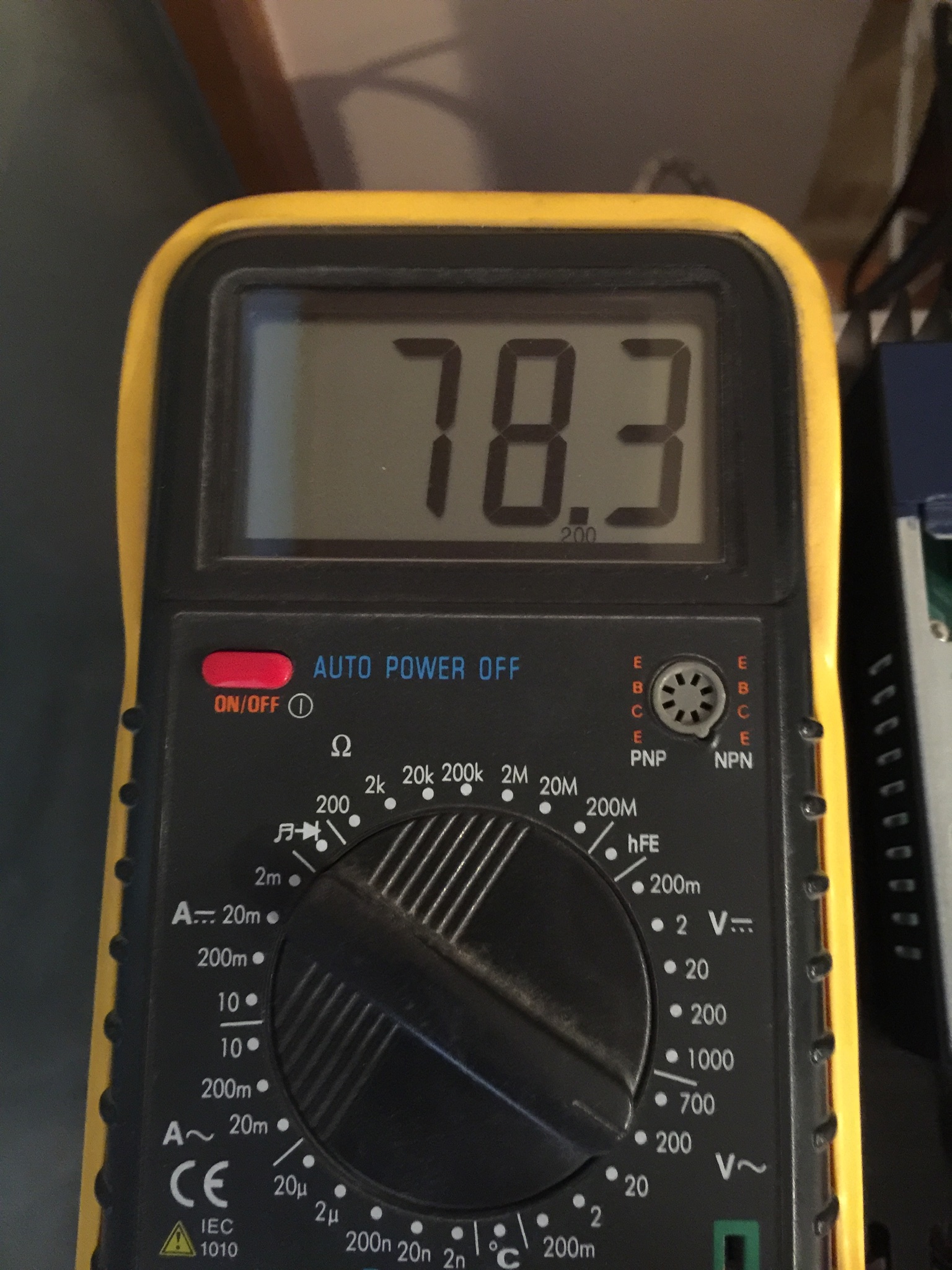

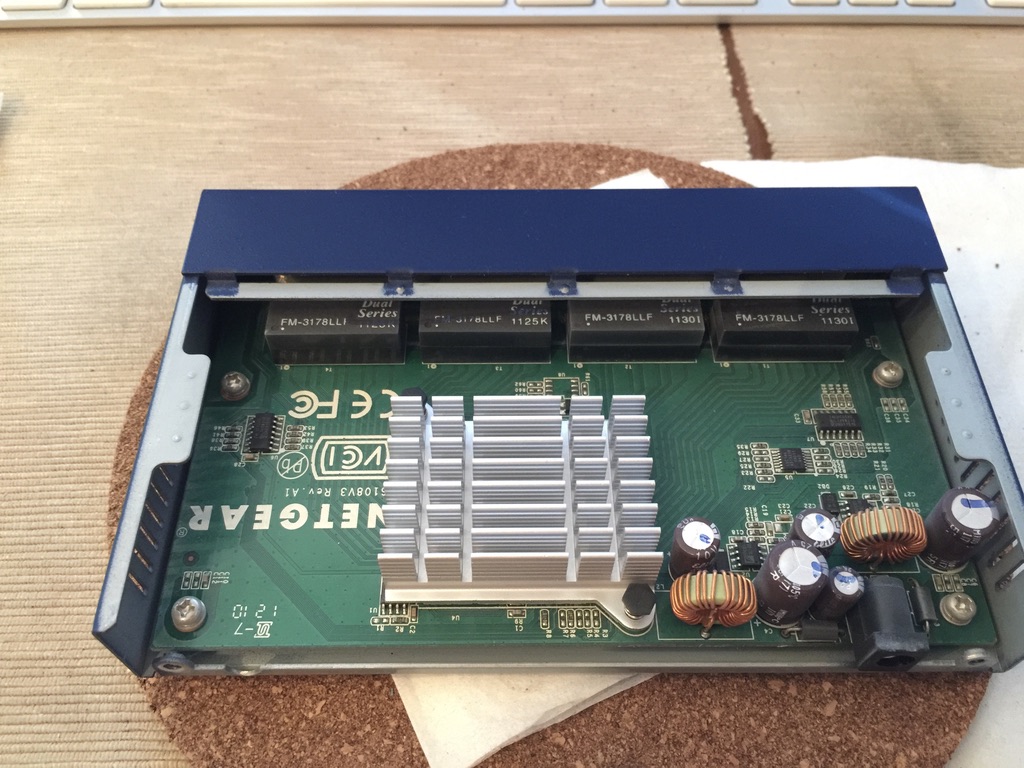

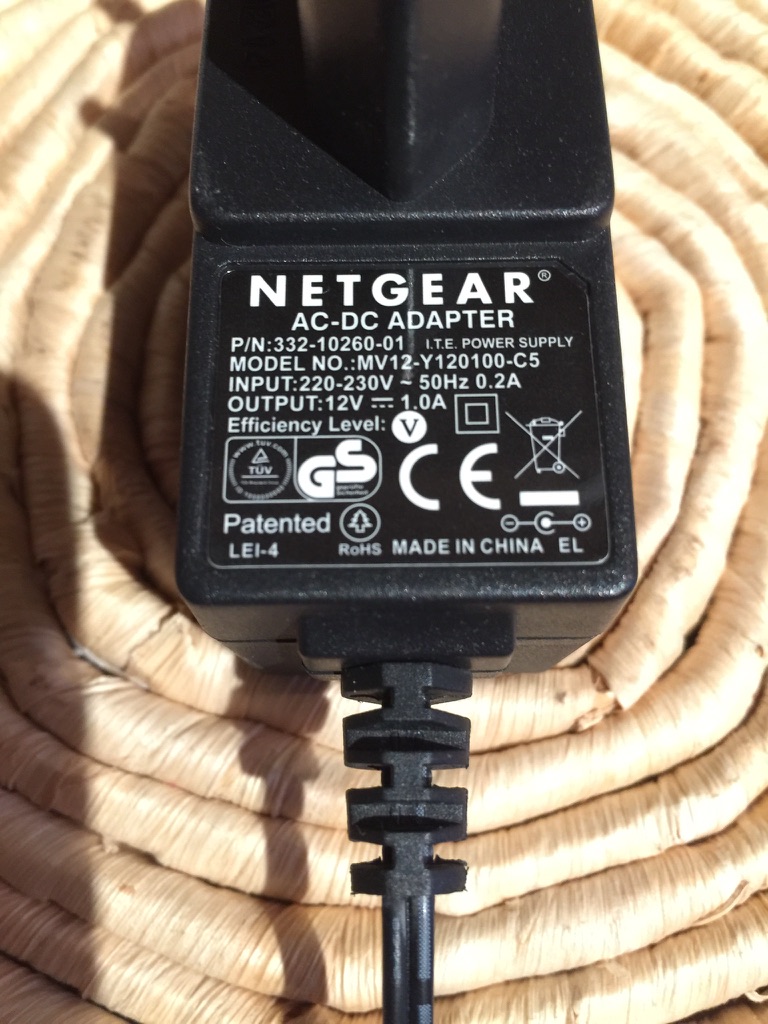

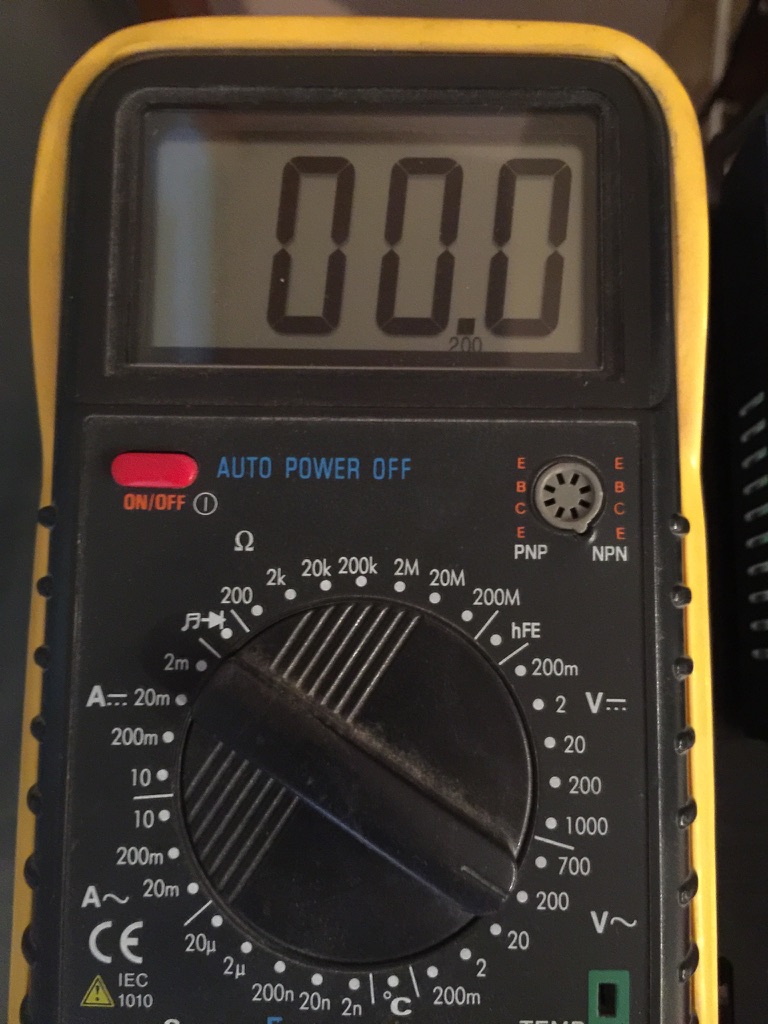

Сомнений в том, что есть РТ там есть, у меня не было и нет. Разобрал: [5E17C6AB-FFA2-497E-80BD-7E96555DB878_1_105_c] Но вот, работает всё это как-то по-разному. Надо покопаться… Ну и вот, на всех них со внешним ИБП, стоит только ИБП подключить, причём на Netgear есть выключатель на кабеле, его даже не надо включать: [6E83D48C-3B62-42E0-B461-1294980A351D_1_102_o] Это относительно PE. И я их могу ощущать и без приборов внутренней стороной участка руки между локтём/сгибом и ладонью, кстати. Нормально так пощипывает. [9AC27683-63CA-44F3-9DE4-BEDAC30044EF_1_105_c] Положение ИБП в розетке относительно фазы и нейтрали не влияет. На D-LINK DGS-1100-16 и HP1620-24G между корпусом и PE ожидаемо напряжения нет, как и пробник показывал, ибо там есть PE в кабеле питания, да и внешний контакт заземления на корпусе, но я его не подключал. ЛБП решит вопрос потенциала на корпусе, кмк, на тех, “бытовых”.

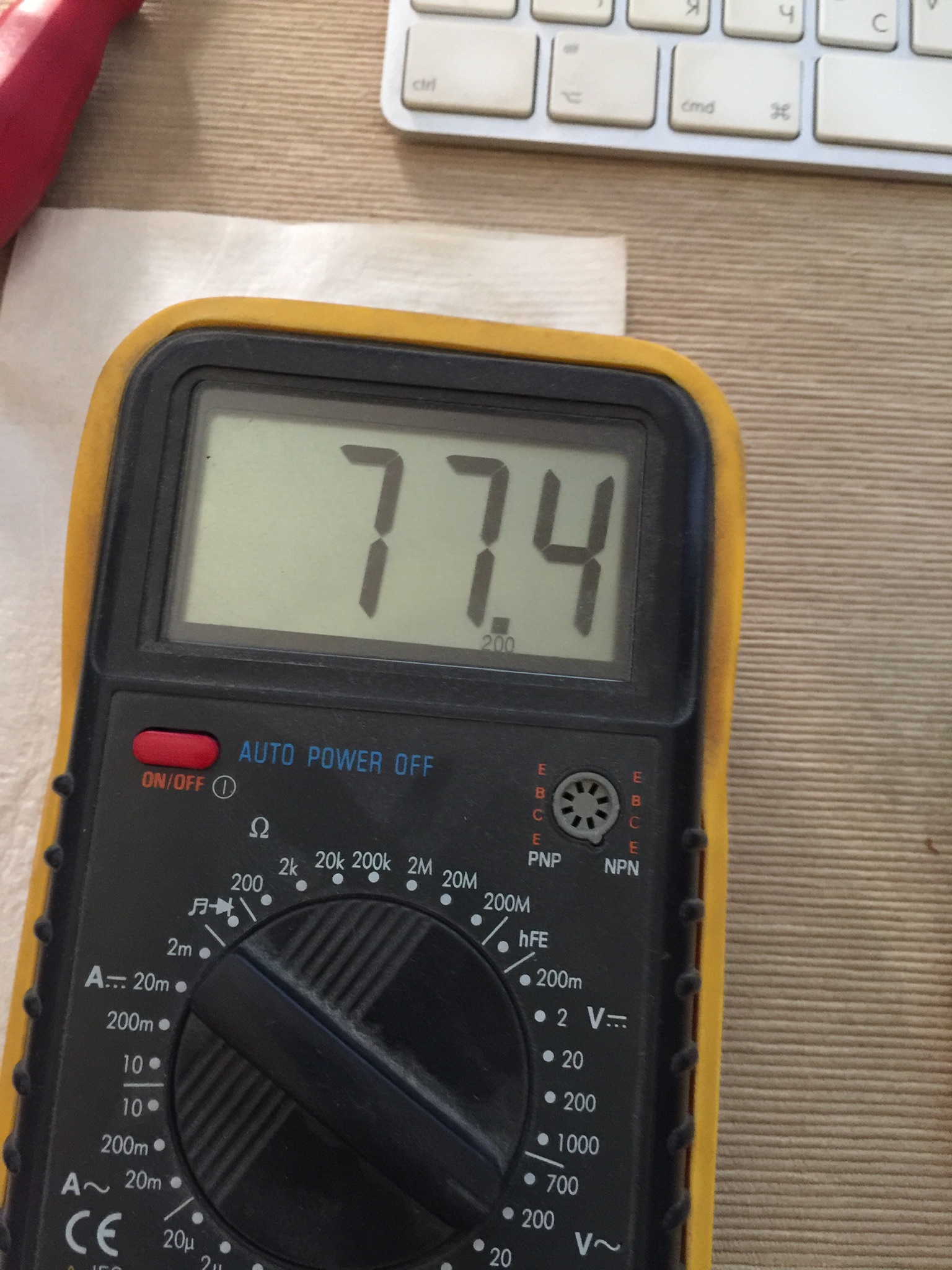

Продолжил эксперимент с тем же коммутатором: [78BD6B40-518F-4307-843C-84EA04C268AF_1_105_c] При подключении того же ИБП для перепроверки такая же картина. [8C89ABA7-9ED1-4AD9-B8F0-7C268DE37528_1_105_c] Выключатель на кабеле питания не включен: [A4E6E7DD-D998-4417-BEE8-30952AA9C7A8_1_102_o] Включен: [387A7816-8E2E-4C49-A5E6-5E43849CADCC_1_105_c] Тот же коммутатор с ЛБП: [E31B44EB-638B-40A6-BDFF-F31FDC279EA4_1_105_c]
Знатоки, а что посоветуйте ставить в разрыв между роутером Keenetic, который настроен как обычный свитч-коммутатор и сам не маршрутизирует сеть и сетевым плеером (транспортом)?
Сейчас между ними только такая приблуда и дальше кабель Ethernet Inakustik Exzellenz CAT6 приходящий в плеер.
Есть рецепт для дальнейшего улучшения звука по сети?
