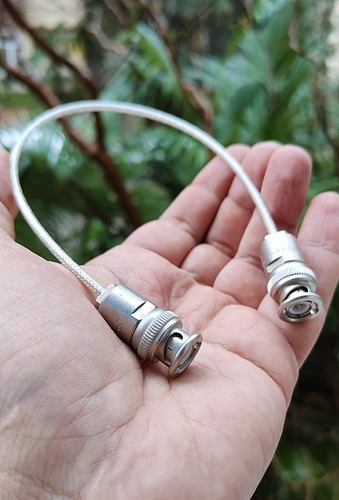

Итак (звучит барабанная дробь) - обещанный кабель с гарантированными характеристиками. BNC - BNC для подключения внешних тактовых генераторов к оборудованию, оснащенному 50-омными входами для клока.
Если кто не в курсе, гарантированные характеристики разъемов и проводников, используемые материалы, конструкция и правильная разделка имеют определяющее значение для обеспечения стабильного квадратного сигнала, выдаваемого внешними тактовыми генераторами.
Шаг влево или вправо на кабеле - сразу расстрел, и вы не слышите разницу между внутренним клоком аппаратуры и внешним тактированием от намного более качественного генератора. Джиттер, порождаемый неправильным кабелем, нарушает чрезвычайно требовательный сигнал.
Что у нас. Во-первых, винтажные советские NOS-разъемы с гарантированными характеристиками. Высокие характеристики обеспечены серебряной контактной группой, самой лучшей фторопластовой изоляцией и грамотной конструкцией разъема. 50 ом волновое.

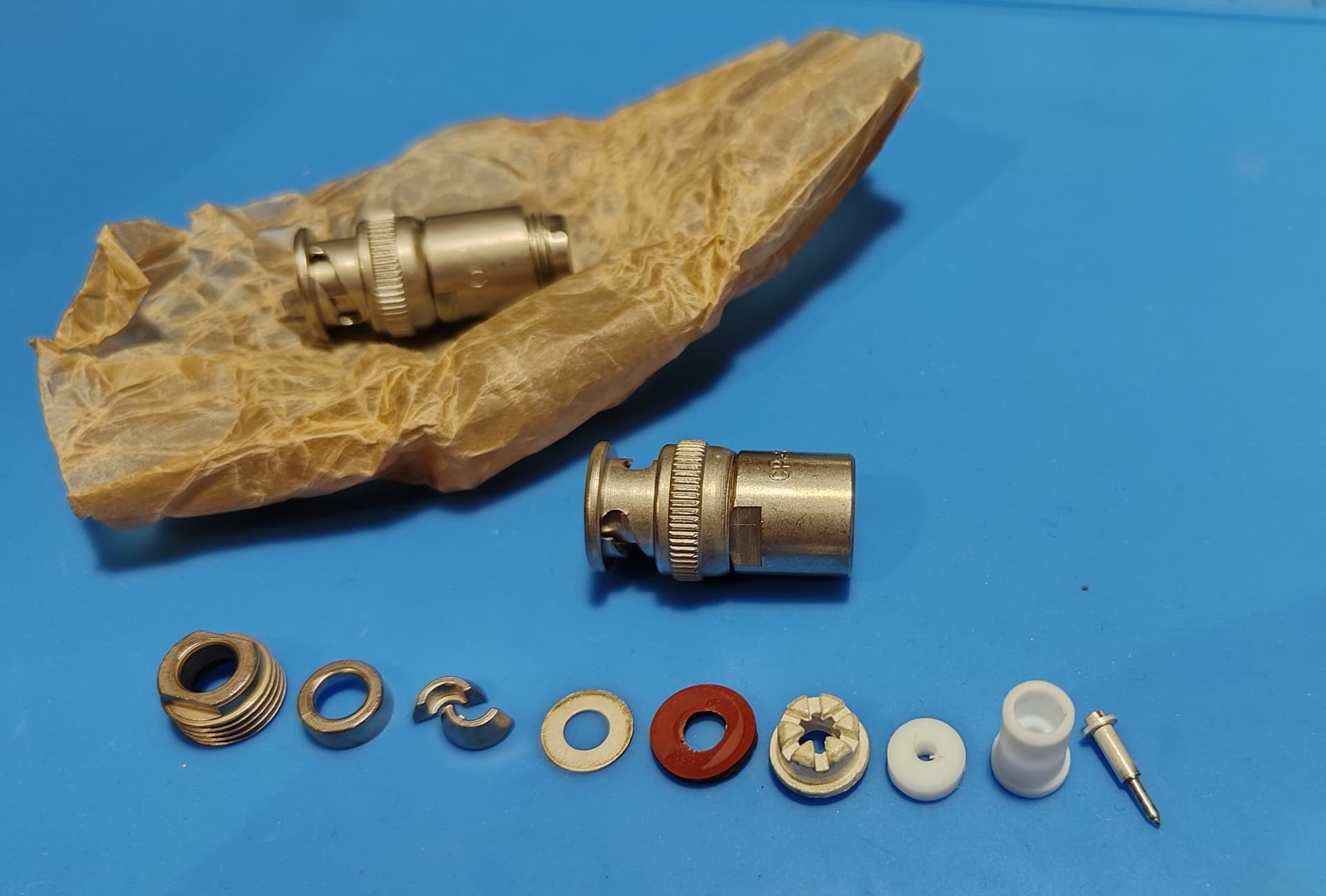

Составные части разъема:
На серебре была патина от времени, снял лимонным соком.
Во-вторых, винтажный советский кабель с гарантированными характеристиками. Низкоемкостный, с малым коэффициентом затухания, 50 ом волновое.

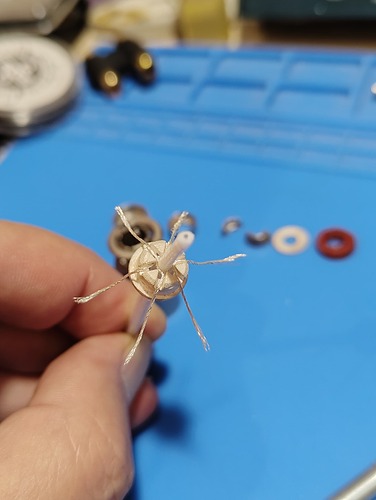

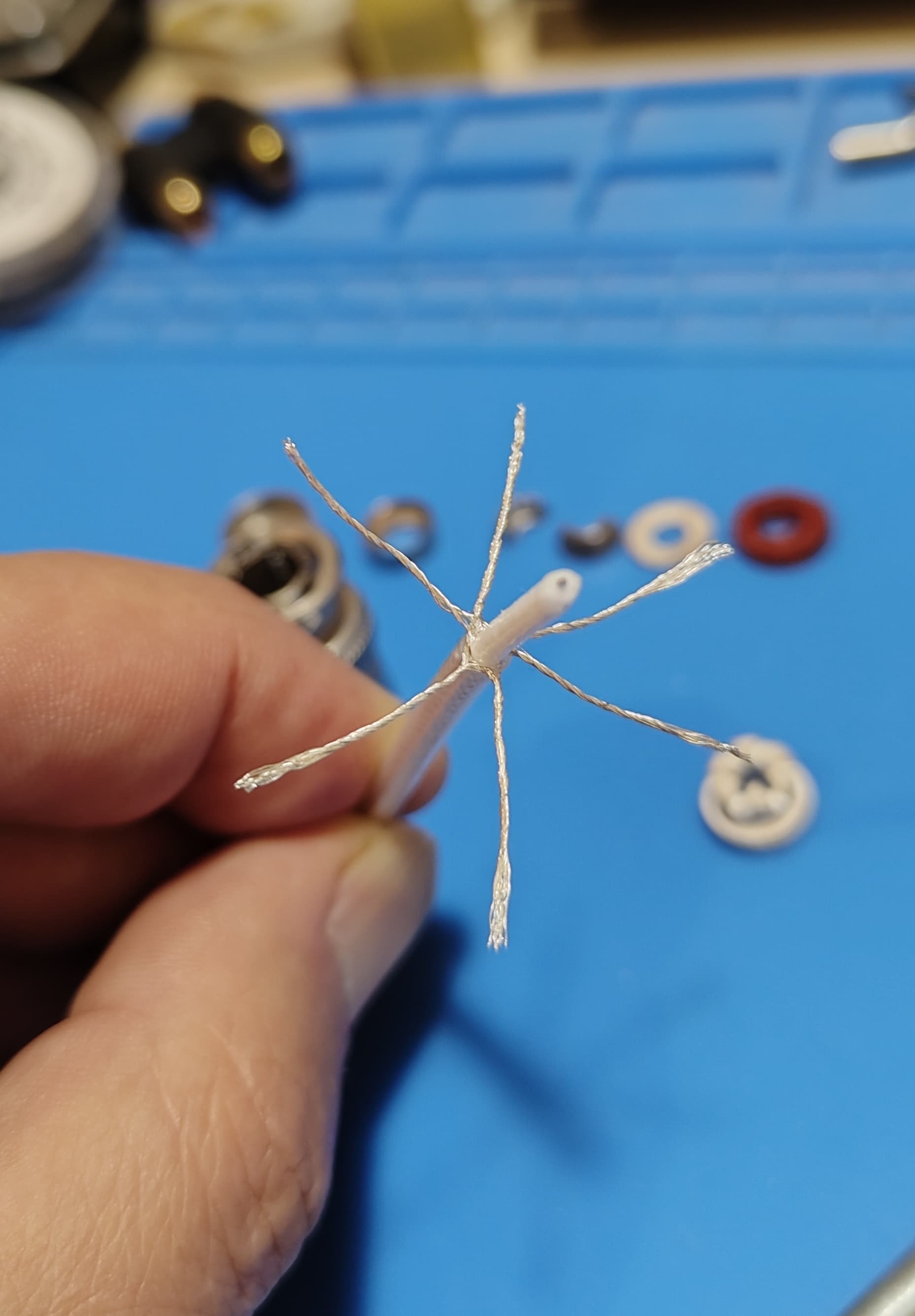

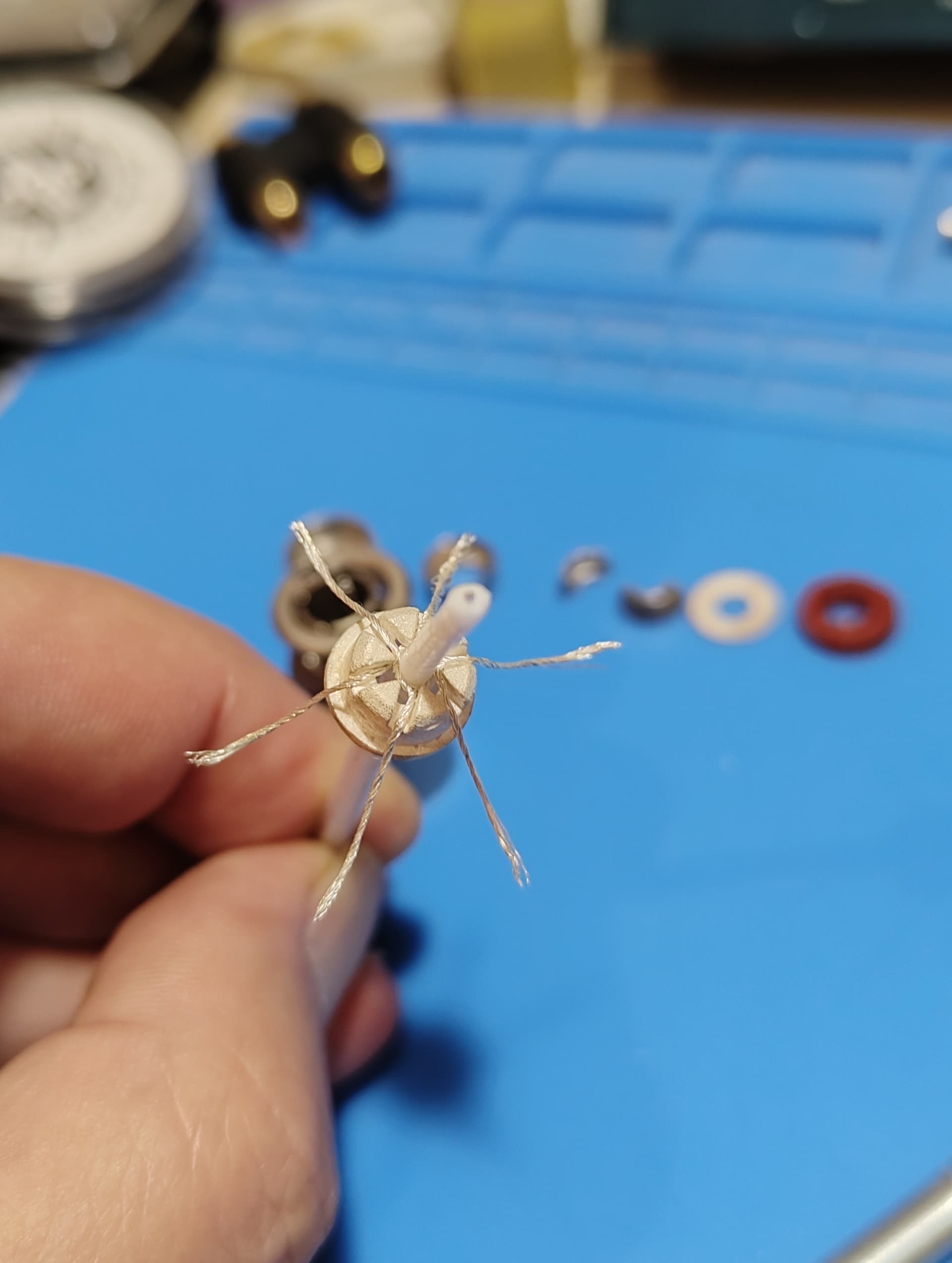

Серебряная оплетка разделывается на шестиконечную звезду:

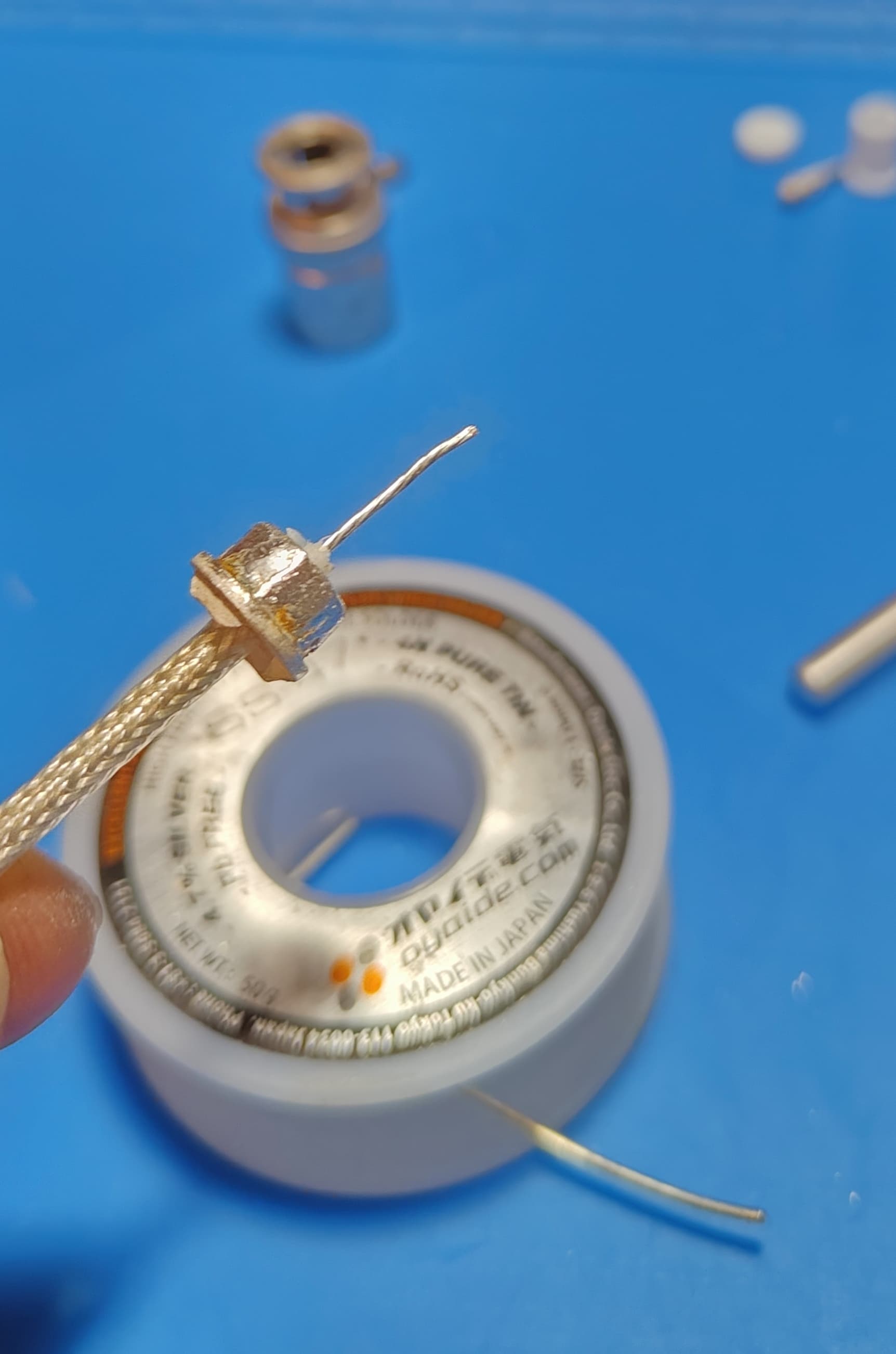

Паяется серебряным припоем Oyaide SS-47 к серебряному контакту основания:

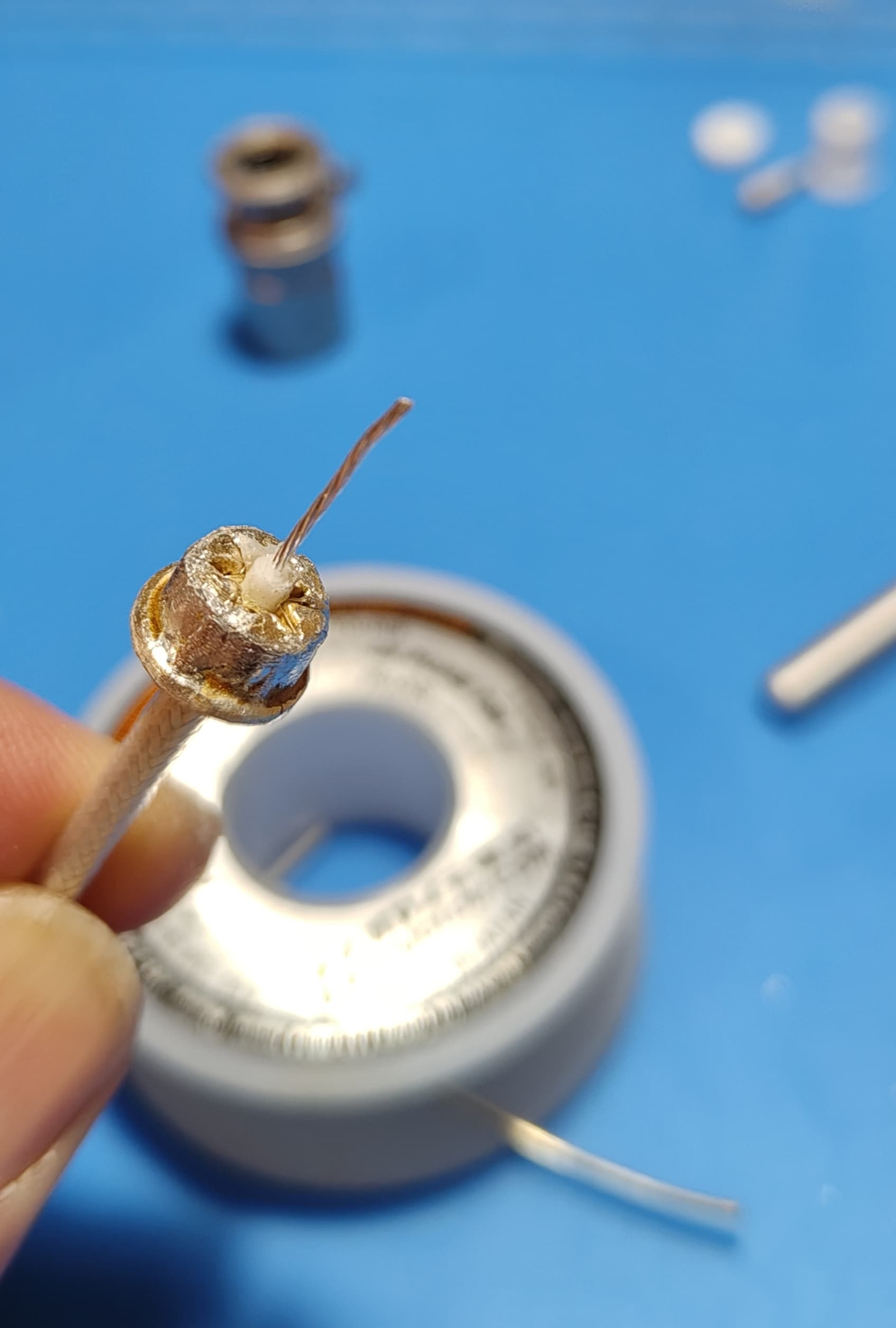

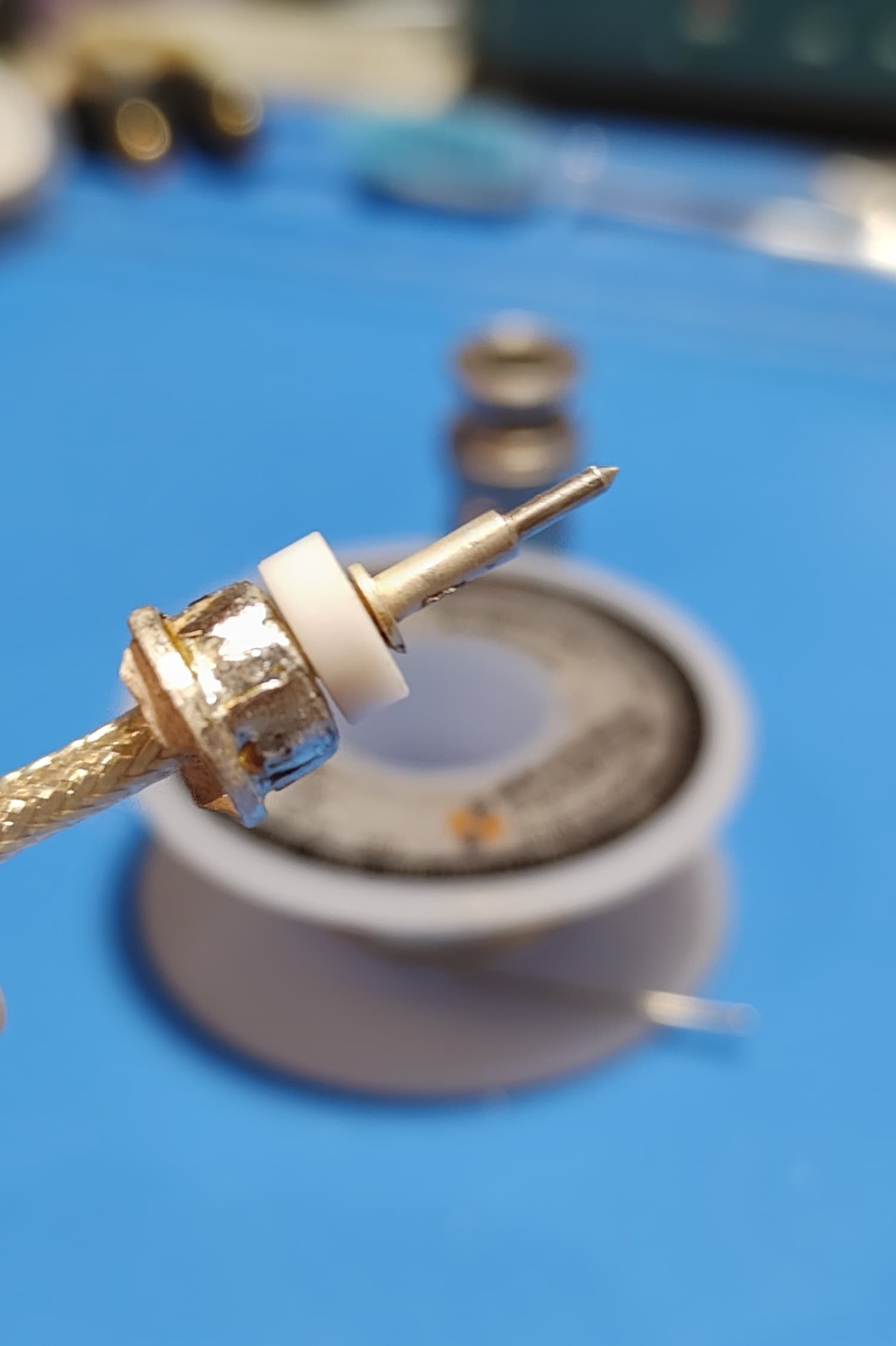

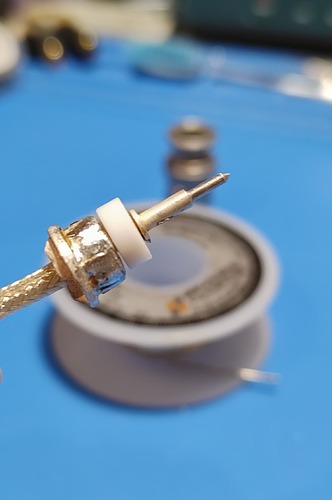

Затем подгоняется и паяется центральный серебряный проводник на серебряный кончик:

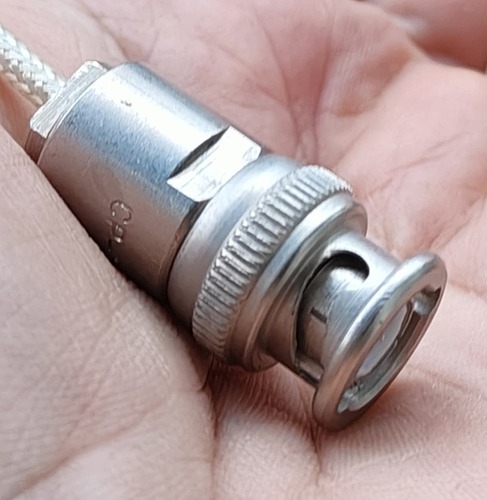

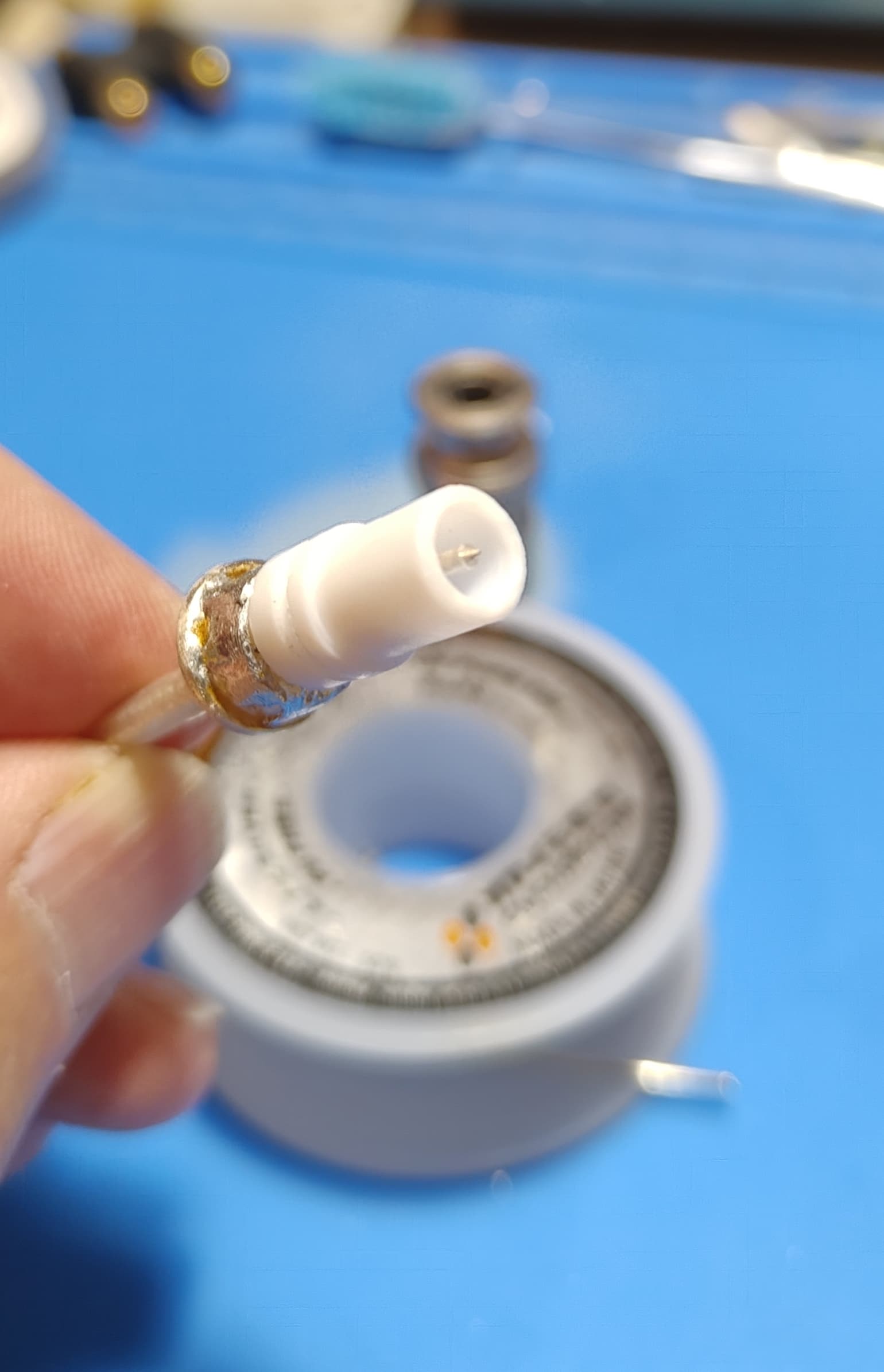

Одеваем фторопластовый изолятор и собираем разъем:

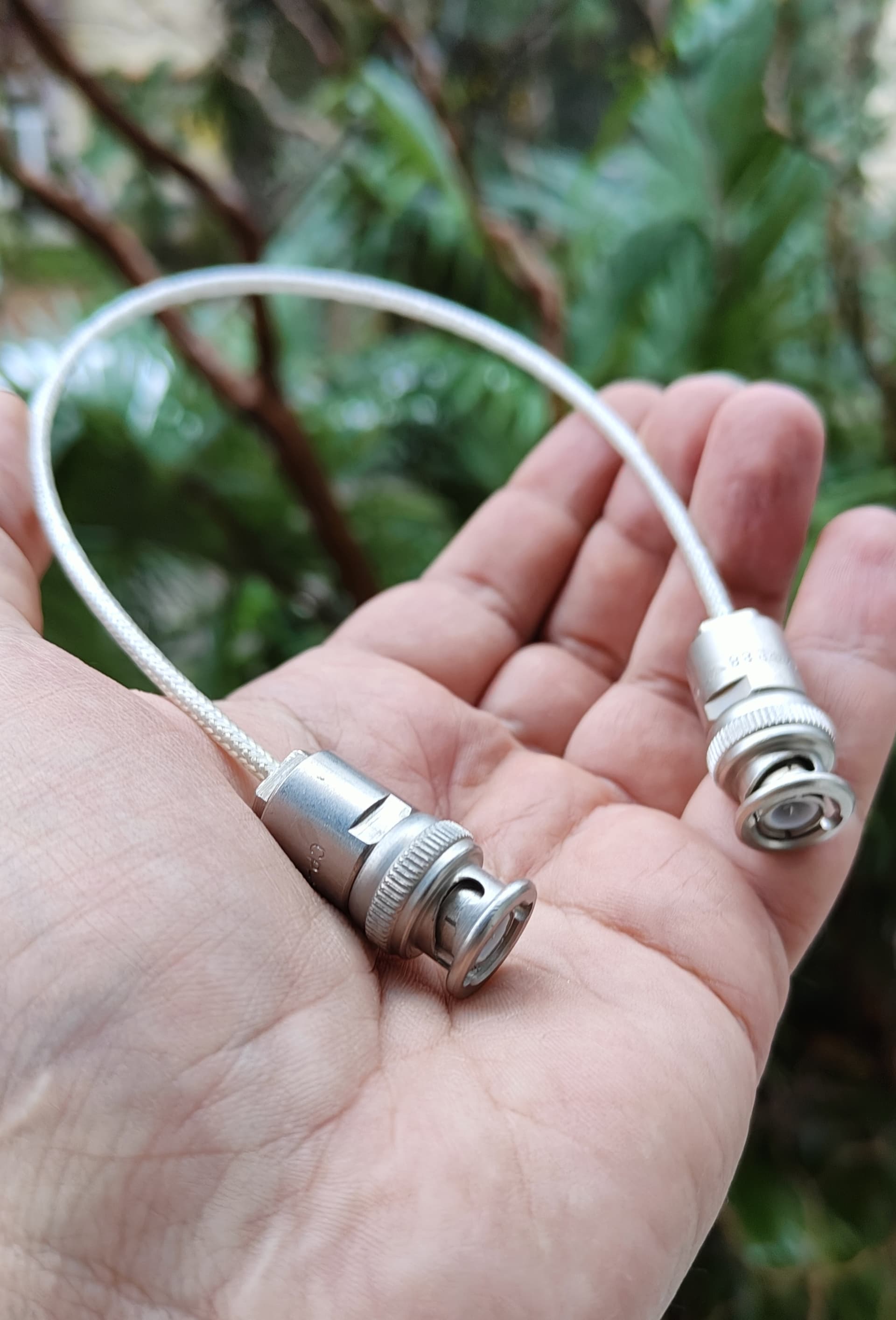

Рекомендуемая длина кабеля 25-30 см. Внешний клок рекомендуется устанавливать рядом с аппаратурой.
