Спасибо всем. Буду по мере своих способностей это реализовывать. Усилитель , кстати, вчера вечером всё таки заработал.
Я уже понял алгоритм. Чем дольше усилитель не включен, тем дольше пауза. Если каждый день слушать, то задержка относительно небольшая , если недели три не включать, то несколько часов надо ждать пока включаться начинает.
Подскажите к кому можно обратиться в Москве с мелкким ремонтом линейного БП?
Всем привет, хочу показать один аппарат, который наверное будет кому нибудь интересен. Сразу небольшой дисклеймер - я не занимаюсь ремонтом.
Усилитель - интегральник Unison Research одного из форумчан, проблема - один канал играет тише чем другой. Диагноз “ремонтных мастеров” - всё в режимах, слушайте как есть.

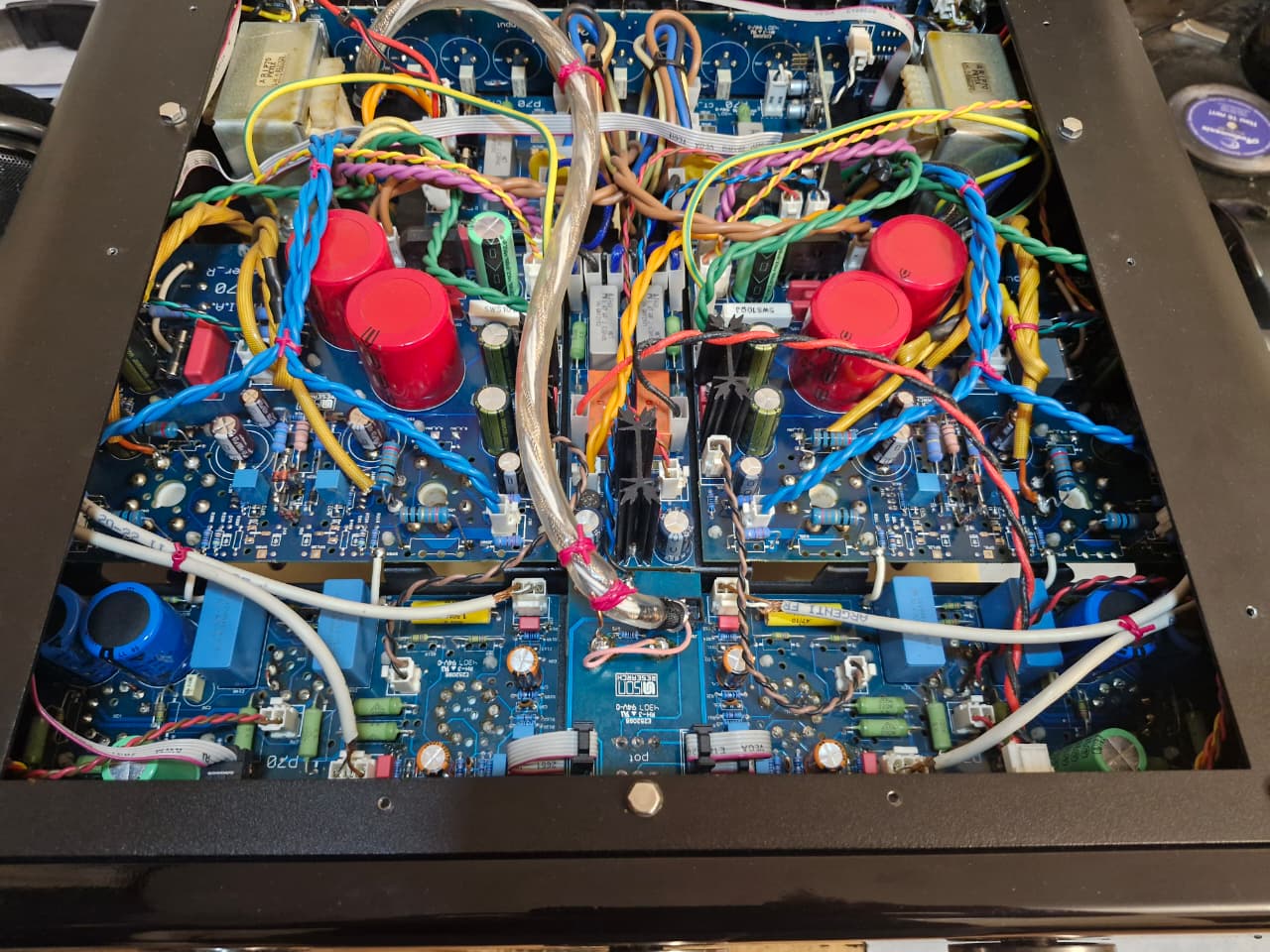

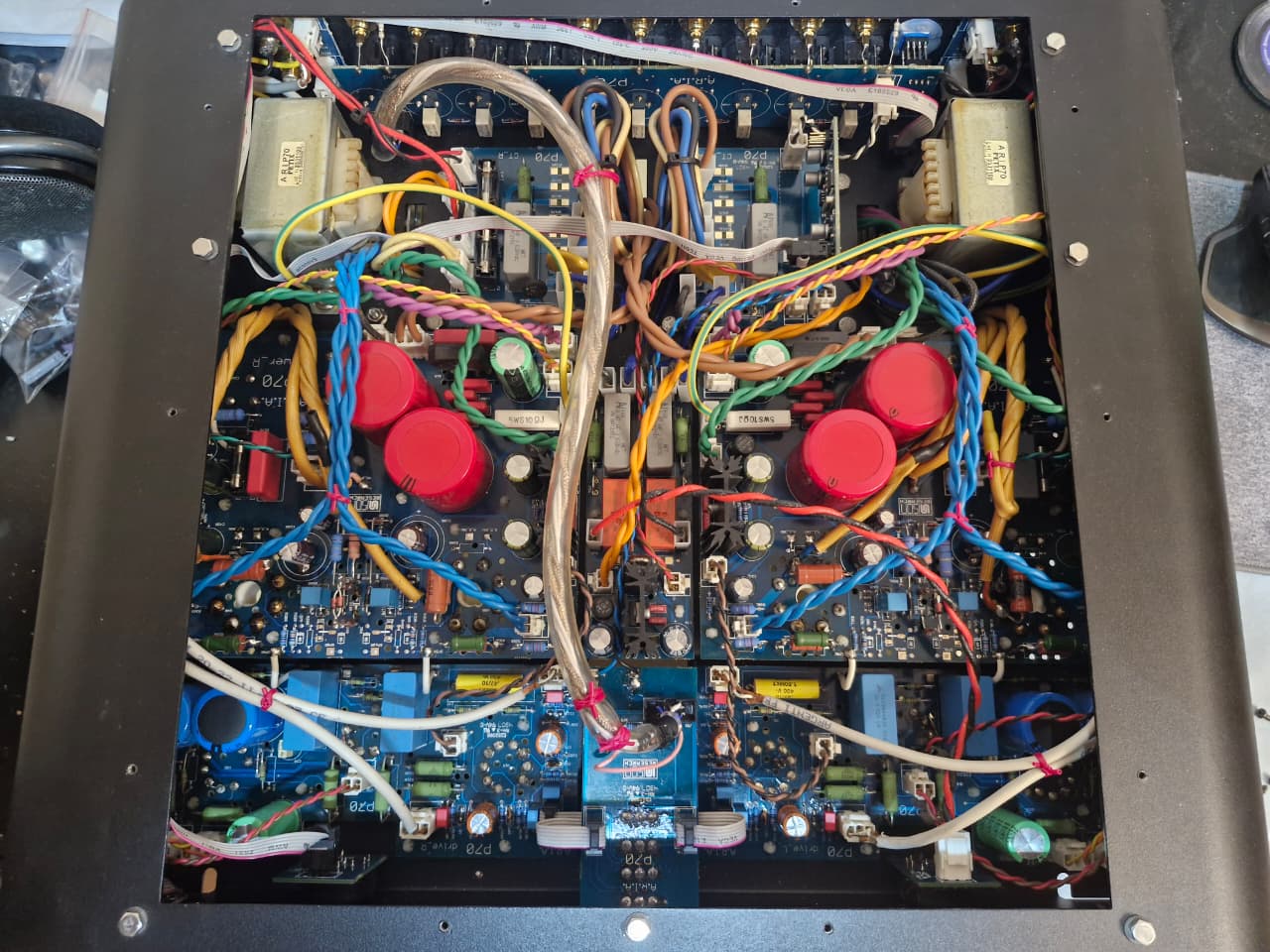

Как получил усилитель сразу вскрыл, не включая. Красоту можете оценить сами:

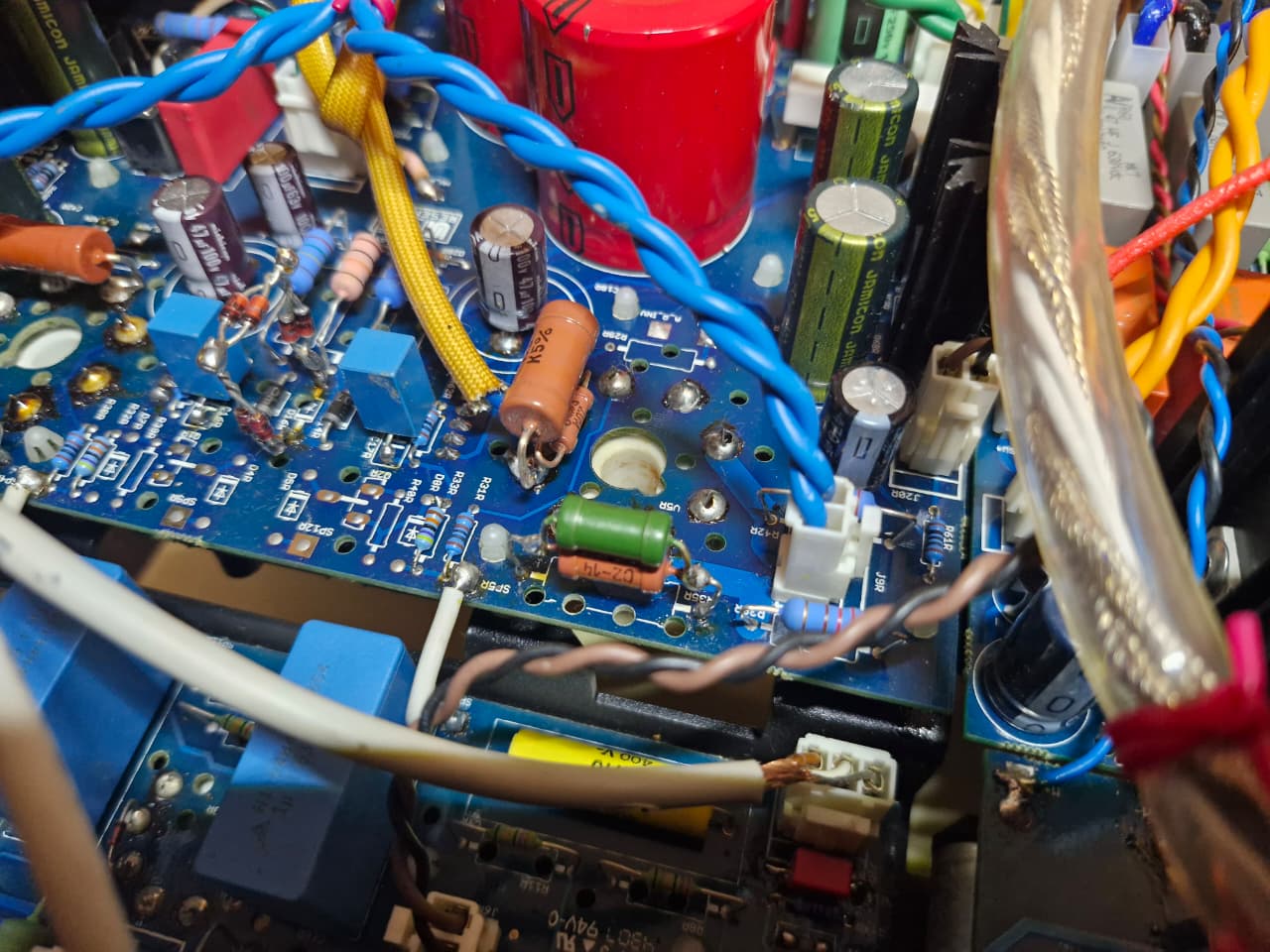

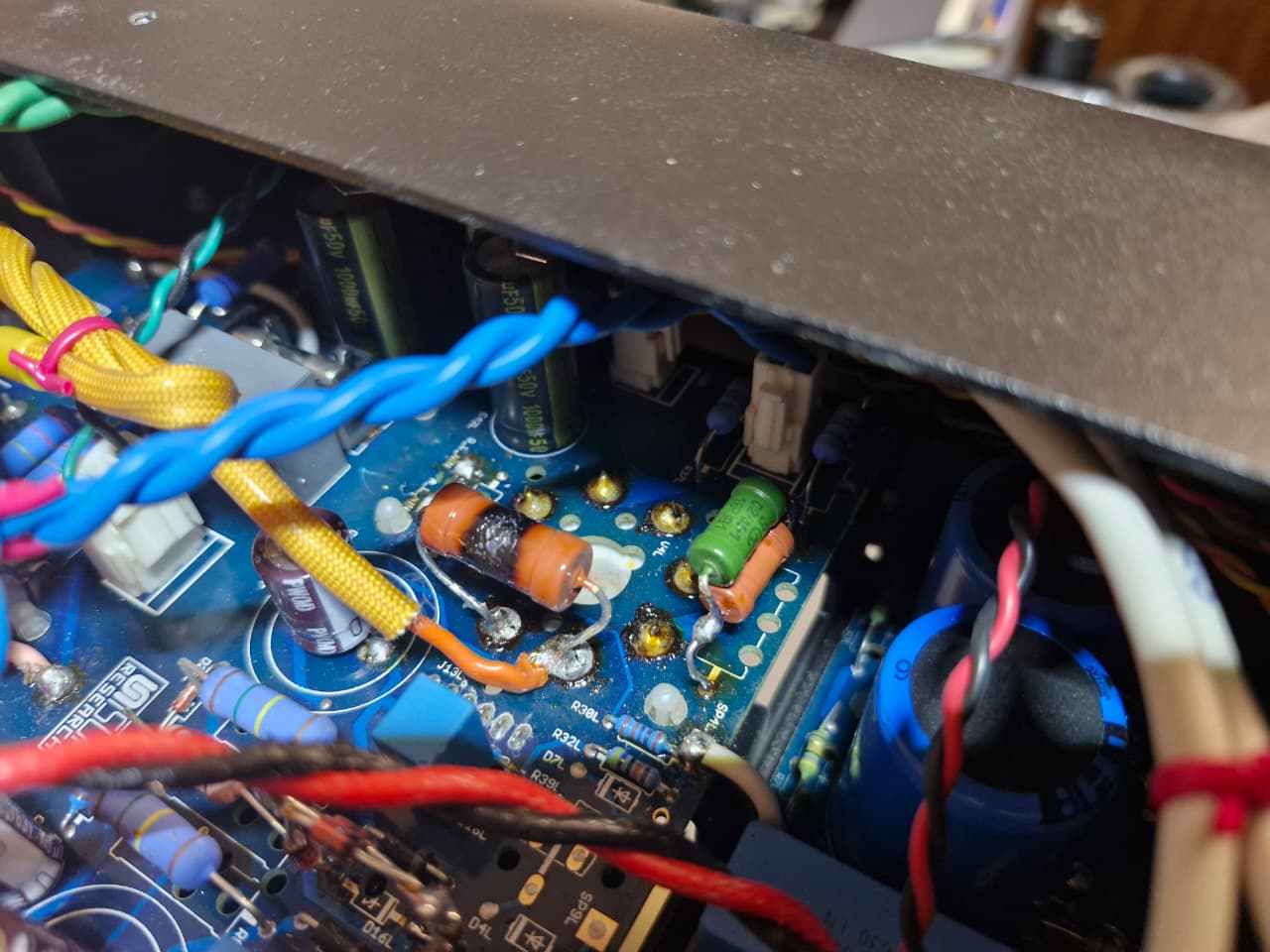

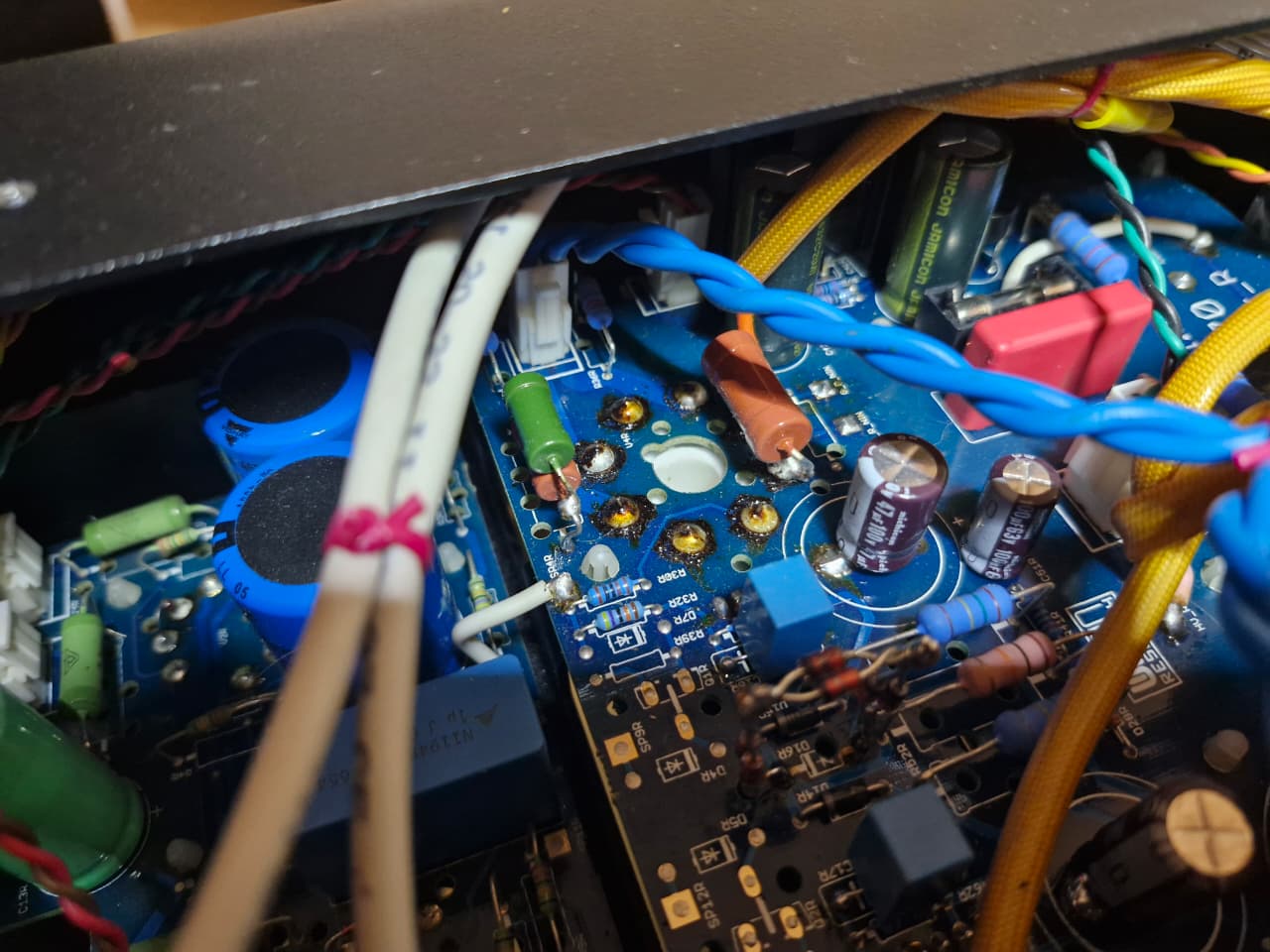

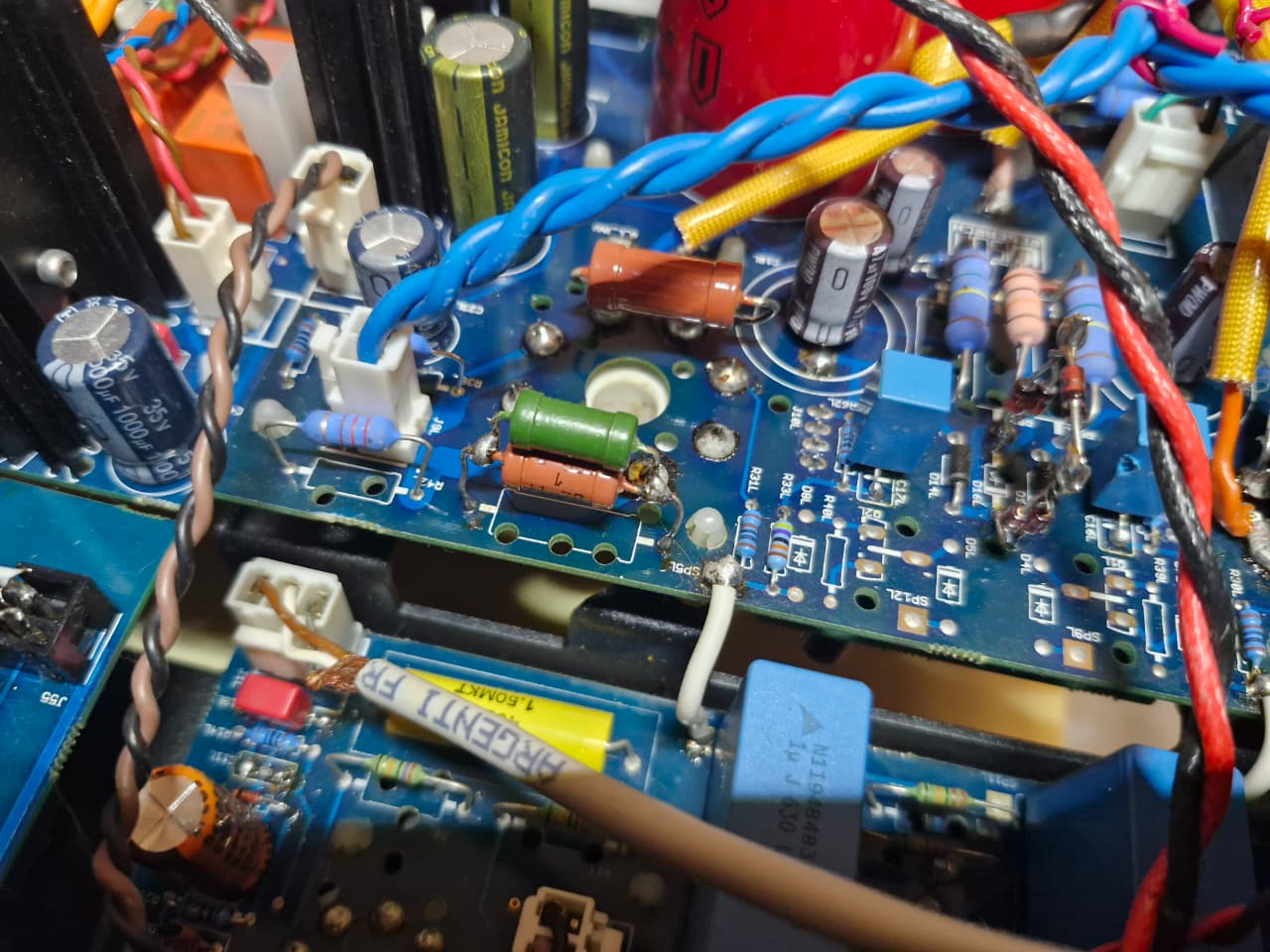

Беглый осмотр выявил вот такое в обвязке выходных ламп:

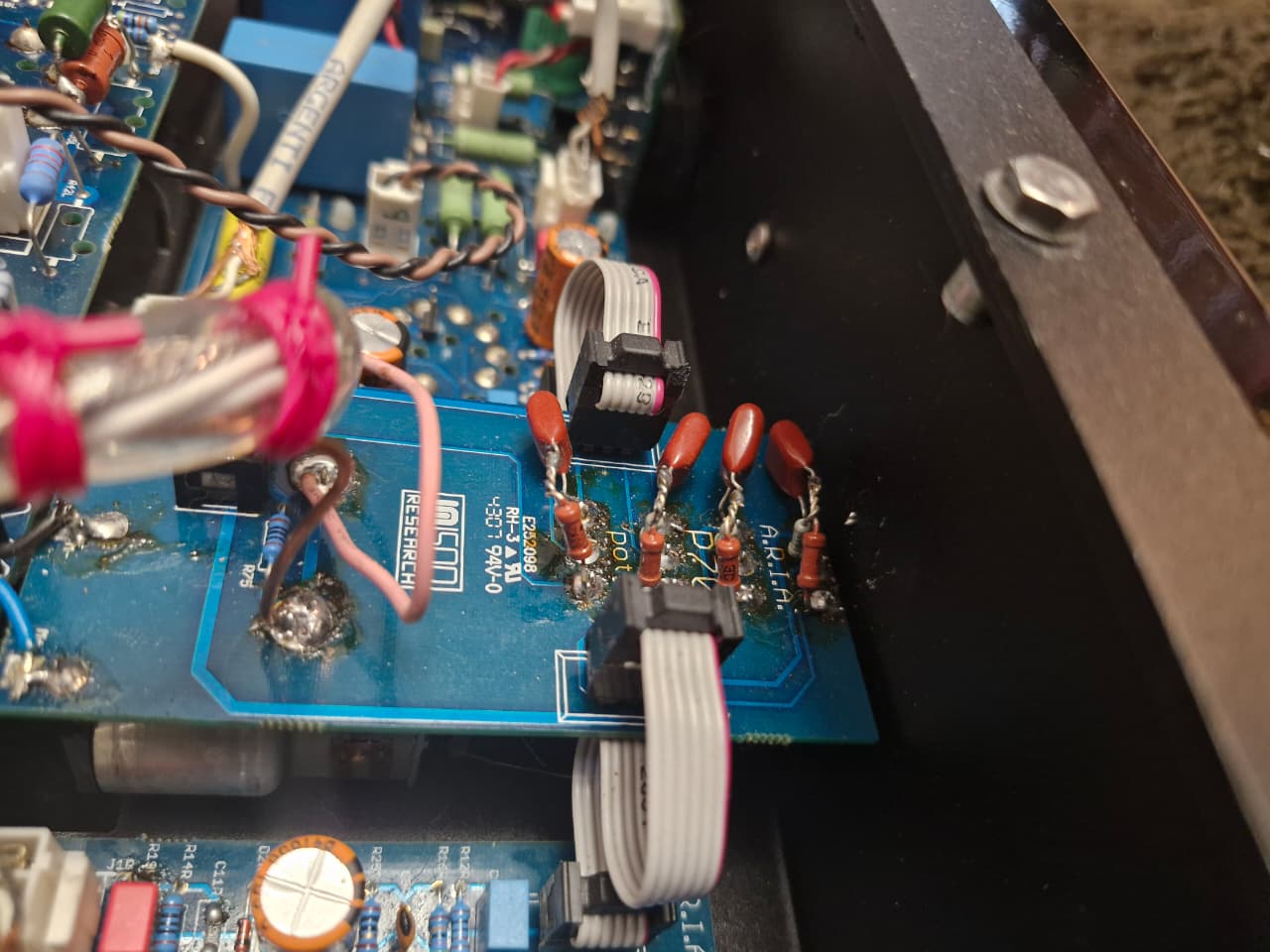

Прикинув распиновку лампы стало понятно что обугленный резистор стоит во второй сетке лампы, включенной триодом. И да, вам не показалось - это всё МЛТ-шки, и конечно они там не с завода стоят. Так же как и вот это новообразование вокруг регулятора громкости -
Оценив происходящее для начала взялся за лампы. Собрал простенький макет - анодное 300 вольт, катод через резистор 1 ом на землю, в сетку минус 20 вольт (по памяти). У двух ламп - очевидно из живого канала - ток анода получился 30ма, у третьей 3 ма, четвёртая в обрыве. Очевидно весь ток через неё уже давно шёл через сетку, вот резистор и грелся аж до обугливания (штатно он вообще холодный должен стоять). Как ни странно но резистор выжил (млт-шки очень крепкие ребята), и с целым комплектом ламп удалось прогнать оба канала. Усилитель оказался полностью жив, а обвес вокруг РГ просто задирал бас на пару ДБ.

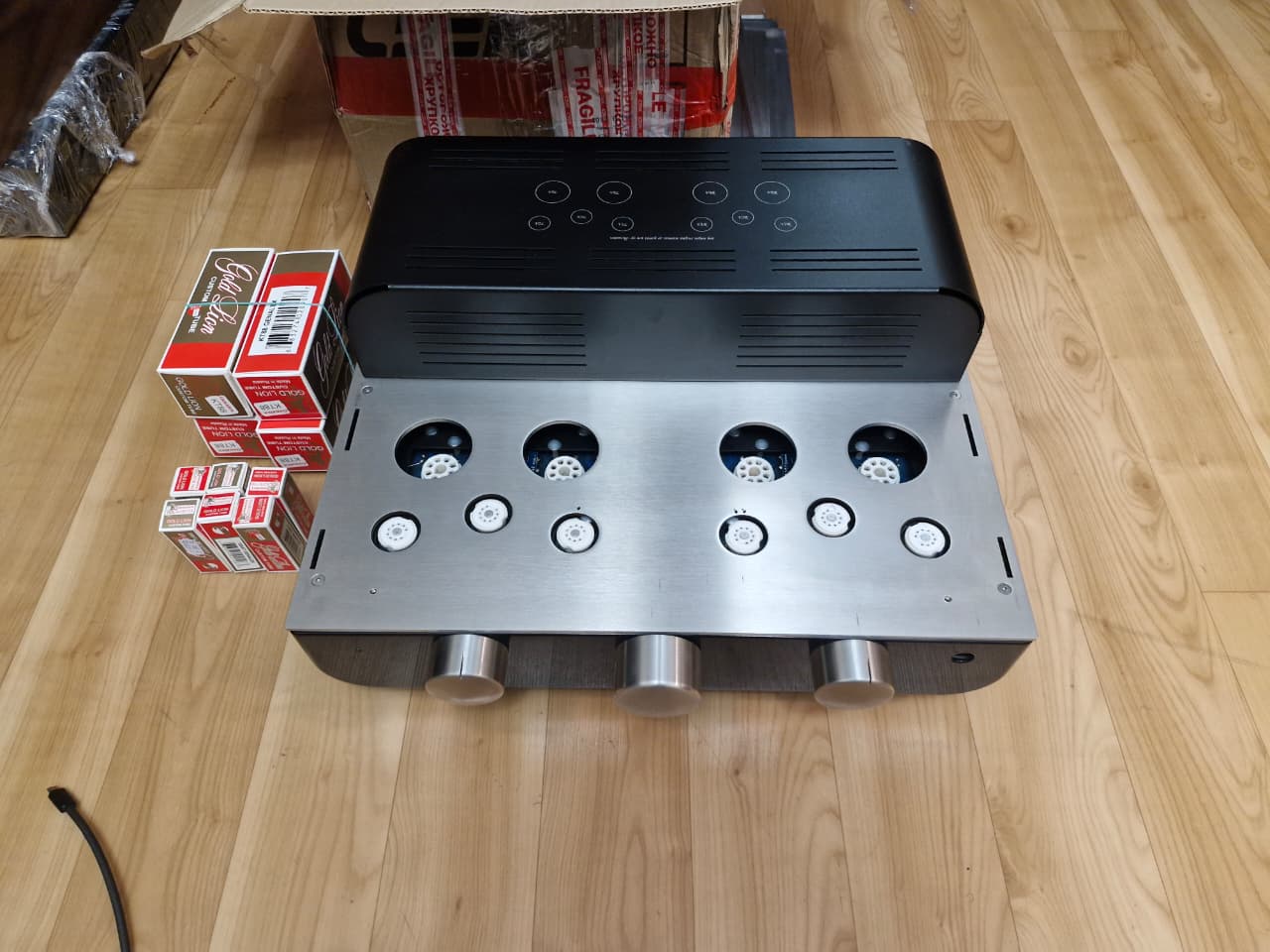

По согласованию с владельцем все эти надстройки были убраны, привезены нормальные резисторы в обвязку выходных ламп, и комплект новых ламп Genalex Gold Lion:

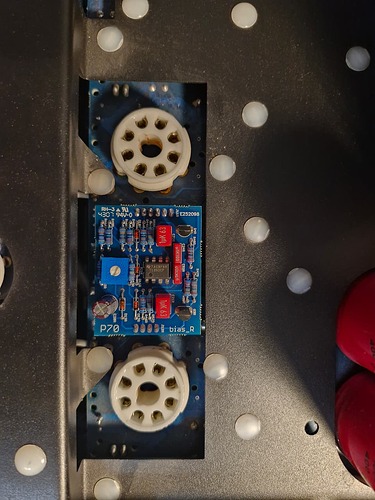

Платы вокруг гнёзд ламп отмыл с обеих сторон изопропиловым спиртом, т.к. там анодное 620+ вольт, а управляющее -80…100 вольт, итого 700+ вольт между пинами, что довольно опасно, т.к. по любой грязи может прошить легко. Так же тщательно промыл и проверил платки автобиаса:
От их адекватной работы зависит жизнь и здоровье выходного каскада.

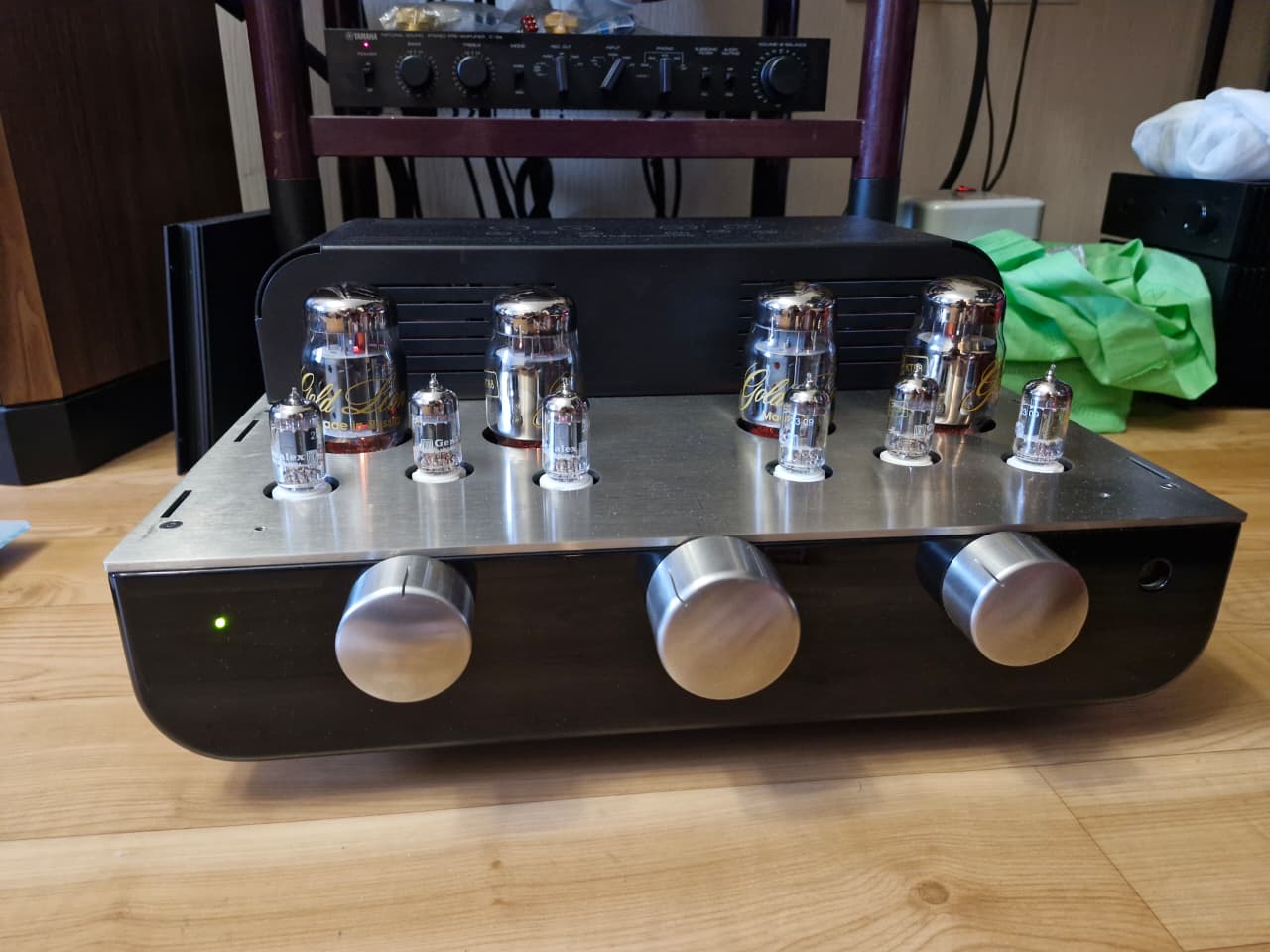

Всё собрал, включил и промерил:
Звук - красотища невероятная.
В конце хотелось бы заметить пару моментов. Во первых, и я уверен это касается не только этой модели унисонов, автобиас там при включении оживает довольно медленно, не сразу. И всё как бы работает, т.к. лампы тоже должны прогреться пока ток через них пойдёт. Но если усилитель стоял включенный, а потом его или выключили, или сеть пропала на короткое время, и затем его сразу снова включили - ток через лампы растёт лавинообразно, и не всегда схема успевает его “подхватить”. Никогда так не делайте, после выключения усилителю надо остыть минут 5 хотя бы. И второй момент - режимы работы выходных ламп тут прям на грани, и ставить лампы надо надёжные, хорошие. Думаю одна из причин почему возникла поломка это китайские лампы psvane с которыми усилитель приехал ко мне.
28 лайков
Это вообще касается всех усилителей с разными схемами плавных пусков, биасов и прочих подобных схем. Как пример Мас старые, как в новых не знаю, и ему подобные модели, там плавный пуск на пассивных элементах, нельзя щёлкать выключателем быстро, не успевают элементы в схеме плавного пуска остыть. Да и вообще всю технику не следует быстро выключать и включать, хотя бы секунд 10 ждать.
5 лайков
Вы не поверите, но усилители Audio Note прекрасно переживают выключение и включение без паузы.
Но это правило, бесспорно, лучше выполнять. 30 сек. - вообще отлично.
Справедливости ради, надо сказать, что МЛТ на самом деле хорошие резисторы. Но ставить их при ремонте совершенно невозможно из-за всеобщего предубеждения, что все советские радиодетали - отстойные.
Однако ж некоторые иностранные фирмы используют МЛТ и даже специально их ищут. Сразу на ум приходит Строитель невероятно дорогих и усложненных ЦАП-ов, пан Фикус, Lampizator.
5 лайков
Схемы с автосмещением действительно не чувствительны к этой проблеме.
А млтшки - дело вкуса. Я тоже на них много чего делал. Но в данном случае они не к месту.
3 лайка
Только сначала, тестером проверьте, постоянное напряжение, на выходных клемах акустики.
Может ноль, на усилители поплыл, у самоделок это бывает, комплектующие ставят часто, какие найдут…
1 лайк
Это схема плавного пуска, судя по вашему описанию там сдох конденсатор
