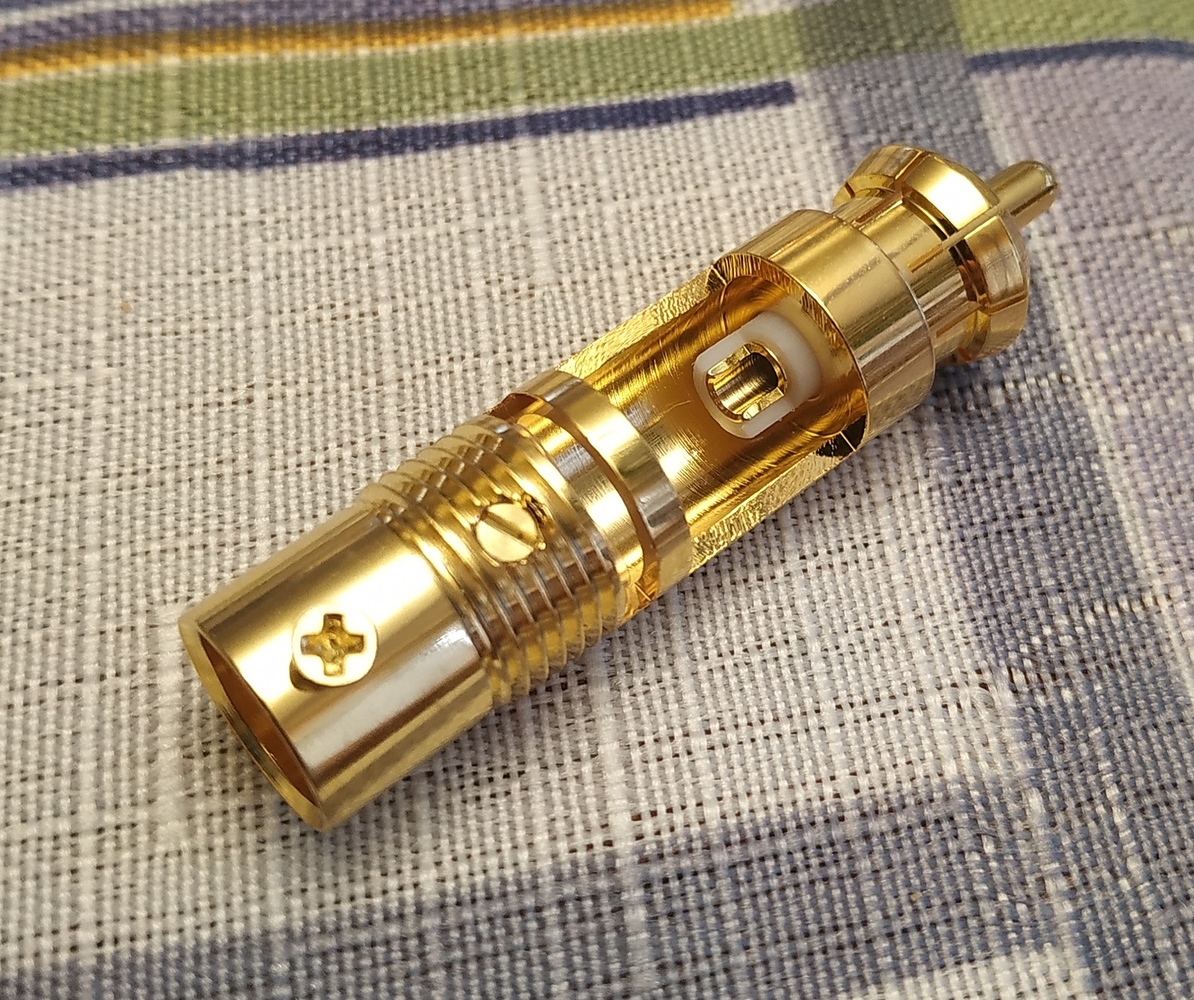

Смотрите, уважаемый наш однофорумчанин Дмитрий привез мне в свое время хайконовские разъемы, очень надо сказать высокотехнологичные изделия, спасибо ему большое, вот настал момент пайки и тут возник вопрос, разъем который bnc с ним понятно все, а вот rca куда тут экран припаять вопрос…ф отопления прилагаю…
Винт зажимной для ужержания кабеля, а экран кабеля тупо к корпусу паять что ли? Один человек предположил что тут вообще может экран не распаивается? Но по-моему в кабеле спдиф экран должен быть с обоих сторон, короче говоря нужны ваши советы…
Yurez
(Все произошло случайно. Как и планировалось.)
2

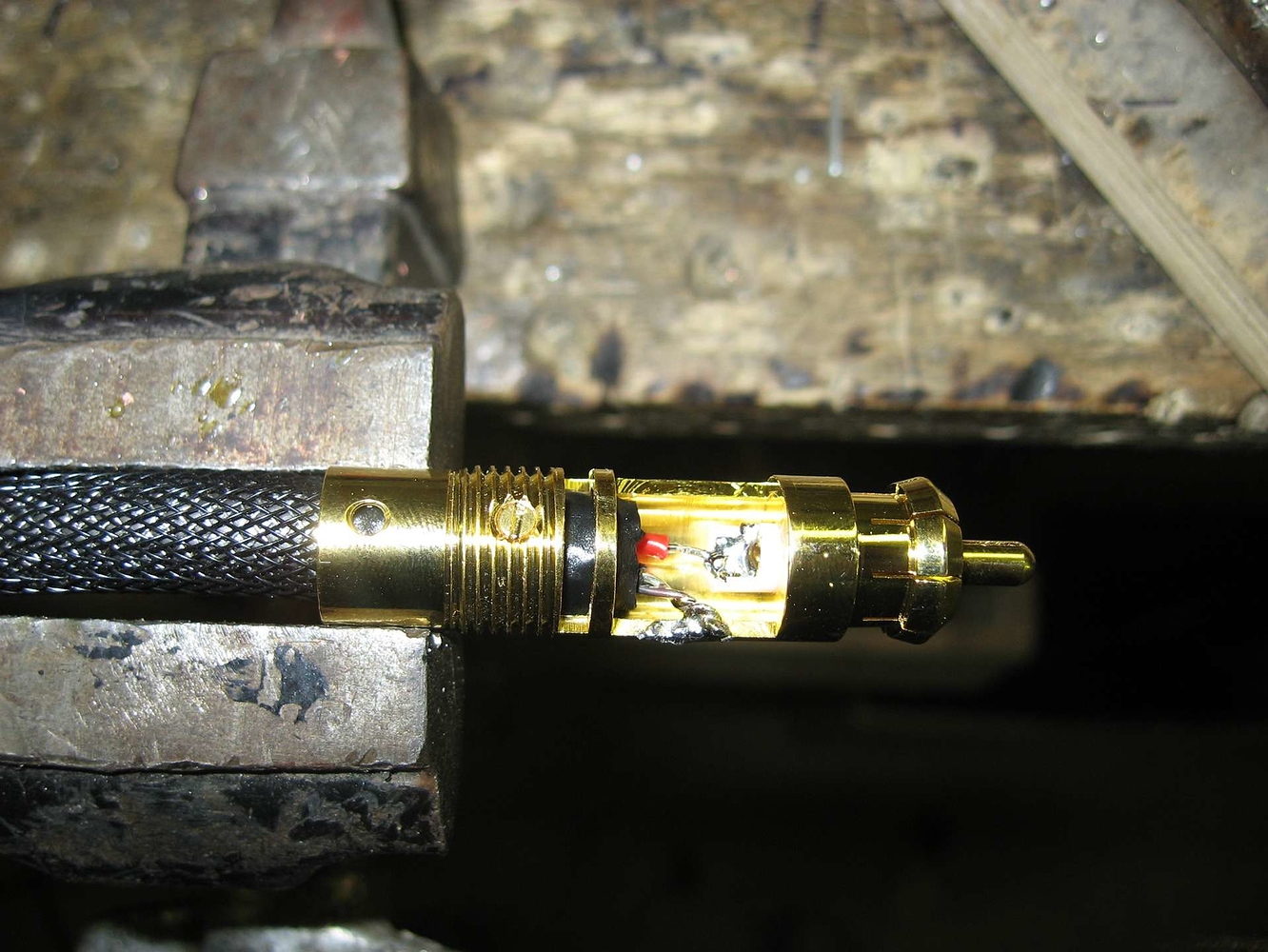

Для пайки земляного экрана предназначена именно та самая петелька дугой. Это чтобы не расплавлялся кабель, и изолятор центрального пина разъёма, от перегрева при попытке припаять прямо к корпусу, как это на первом фото от Юрия. (при таком способе, чтобы нормально припаялось, необходимо прогреть чуть ли не всю массу металла, и тогда начинает расплавляться центральный изолятор, и сигнальный пин начинает в итоге болтаться).
В случае паяния к самой петельке, тепло не успевает убегать на остальную массивную часть коннектора, и пайка получается хорошо прогретой, более качественной.
Это делается так, кабель должен иметь внутри два провода и экран (баланс), один провод - сигнал, второй земля, а экран припаян к земле только со стороны усилителя (принимающая сторона)
