Усилитель на модулях RevoGaN.
- Послушаю и отзыв напишу
- Других почитаю
- От D-класса мне дурно
0 голосов
Друзья, появился экземпляр стерео-УМ на моих модулях RevoGaN, в сборе, с балансными входами. Интересно организовать тур?
0 голосов
Друзья, появился экземпляр стерео-УМ на моих модулях RevoGaN, в сборе, с балансными входами. Интересно организовать тур?
Желание тура, в этой ветке, силы не имеет. Надо в соответствующую ветку и по установленной процедуре. Там недавно по самодельному усилителю на микросхеме , и по цене БУ Макинтоша, все кричали - давай давай в тур. А эта железка, все же куда как поинтереснее будет.
Вот смотрю на Ваш усилитель, вроде бы все красиво, хорошо скомпоновано, но вот контактов и разъемов наверное можно поменьше сделать.
Безусловно автору и разработчику виднее,
но примите просто в качестве конструктивной критики:
Для примера уже известный многим Purifi
Один!!! разъем питания, и все! входные разъемы и акустические клеммы в плате.
А ведь чем меньше разных разъемов, контактов тем меньше их влияние на звук. Плюсом сборка технологичнее и дешевле.
Хотелось бы ещё знать примерный порядок цен на такой усилитель. От этого тоже зависит целесообразность участия в туре.
Эмммм, это мне, точно?? У меня всего 3 разъема - вход XLR, выход (2 провода) и униполярное питание (два провода). По сравнению с Purifi я агнец)) “Гребенка” под цифровой интерфейс не задействована никак.
Ну пусть будет 100тр
Ясно, спасибо - я просто порядок не знаю. Есть какая-нибудь инструкция?
Голосуйте в опросе выше.
А переходники для RCA в комплекте будут?
Нет. Вход дифференциальный. Вы можете подключить свой не-балансный источник как минимум двумя способами., но кабель придется распаять самостоятельно.
Простой переходник XLR - RCA без трансов и заморочек внутри можно использовать? Например такой - Переходник RCA(f) - 3P XLR(m) Roxtone RA2XMPF купить

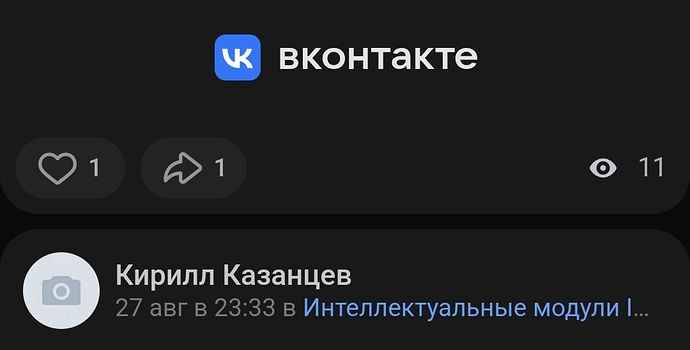

Не знаю, возможно, а откуда взято? Из группы в ВК?
Просто приобретите нормальный разъем XLR (Neutrik или Switchcraft) и попробуйте подключить любым из способов: либо припаять ваш источник между “+” и “-” входами УМ, либо между “+” и “GND” входами УМ. Для первого случая иногда выгодно соединить “-” и “GND” прямо внутри разъема XLR - для каждого небалансного сетапа есть один оптимальный вариант из этих трех.
P.S.Кстати, вся внутренняя разводка многожильным серебряным проводом Alpha Wire в тефлоне.
P.P.S. разумеется, вышеописанные способы безопасны, если в вашей электросети есть третий провод заземления, а не зануление на входном щитке.
Ну и еще важное замечание. Это усилитель мощности, высокого класса, который штатно должен работать с предусилителем, со сравнительно низким выходным сопротивлением (скажем, менее 1 кОм). Если Вы хотите его подключить, к примеру, к выходу регулятора громкости Никитина, без буфера, то Вас могут ожидать различные расстройства. Предполагается, что у Вас есть балансный источник.

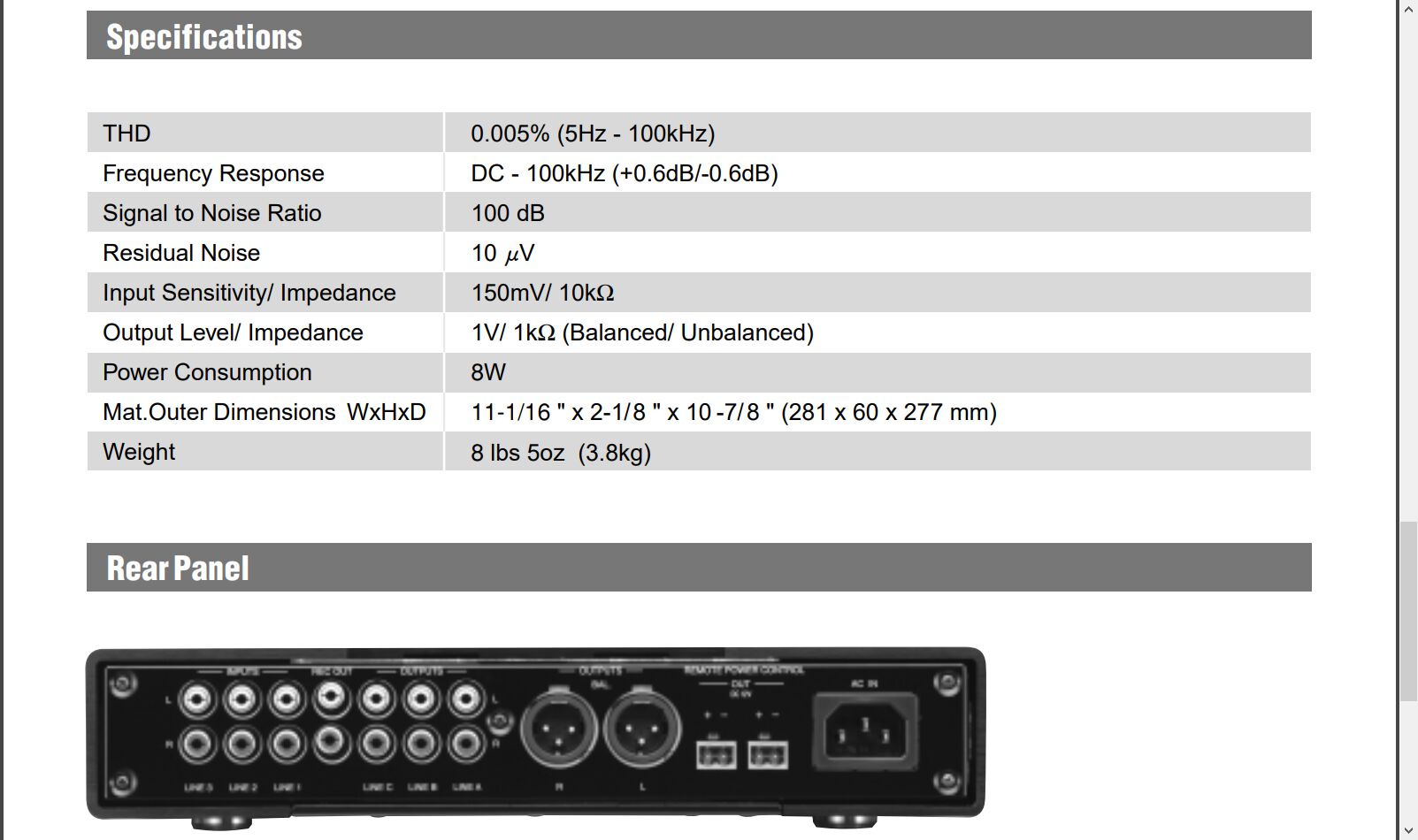

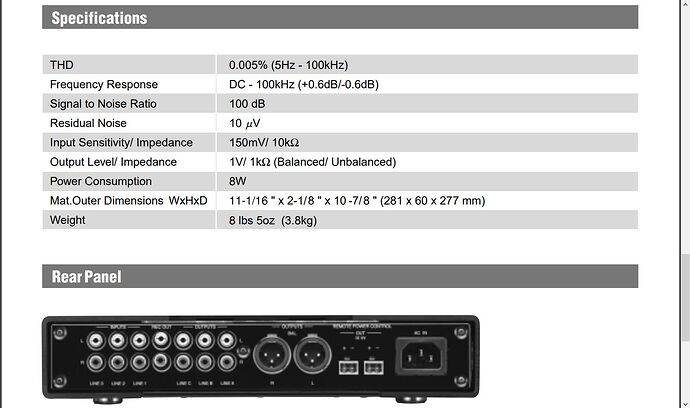

Тогда я, наверное, мимо, у моего преда выходное 2.5 кОм
С такими требованиями к преду тут, пожалуй, через одного мимо, и хорошо если не 9 из 10…
Используется БП 48В 4А?
Судя по фото стоит EPP500-48.
http://www.mean-well.ru/uploads/files/datasheets/EPP-500-48.pdf
У него минимум в два раза больше.
