🔌 От щитка до розетки один шаг! — делаем выделенную линию электропитания для аудиосистемы

Viktor_B · 03.Январь.2024 09:22:19

Monos Audio, покупал за 1900 в распродажу со всеми скидками. Рамка алюминий, толи лакированный… выглядит оч круто, внутрянка тоже на высоте👍
Подобрал саморезы, и вкрутил прям в стандартный стакан для подрозетника.
Смотри, что есть на AliExpress! Медная розетка Monosaudio E86 + ES3R за 3 804 ₽ - уже со скидкой -4%

Miha64 · 03.Январь.2024 10:22:57

Из отзыва…нафига нужна розетка вообще, если с ней предполагается так кувыркаться🤔:

Родивое и покрытие очень тонкое, сдирается на раз два. Кто-то в отзывах уже писал, что нужно вытащить сами контактные группы и и раздвинуть сдвинуть их, после аккуратно надеть на штекер вилки. И самая важное, после установки в корпус розетки, воткнуть в неё вилку и комплектними винтиками несильно зафиксировать положение зажима(на фото отразил)

Unicap · 03.Январь.2024 10:32:39

Шинки другого производителя могут не вставать плотно из-за особенностей конструкции корпусов, проходили

koil67 · 03.Январь.2024 10:39:00

Прошу поделиться мнением.
Есть выделенка от щита до аудио распреда , на ней бгр на 220в , 2квт. Свой автомат в щитке ( плавкая вставка).
Появился автотрансформатор 5квт понижающий до 110в , на своем автомате в щитке. К нему будет подключен усилитель на 110в , соответственно протянута вторая отдельная линия .
Это оптимальный вариант когда оконечник отдельно на своей линии?
Или выгоднее для аудио раскидать цифру и аналог ( пред + оконечник ) ?
Прошу конкретные советы из личного опыта.

Gepardushka · 03.Январь.2024 11:18:56

Буквально недавно писали:

overvolt:

Всё просто – всё оборудование которое электрически соединено друг с другой посредством сигнальных кабелей (не важно, XLR, RCA, USB), особенно если в разрез этих кабелей (или внутри самих аудиоустройств) не установлены специальные устройства гальваноразвязки, рекомендуется подключать к одному распределителю электропитания. Устройства которые не связаны электрически с аудиооборудованием, т.е. имеют радиосвязь (Wi-Fi) или оптический шнур (интернет) можно подключать куда угодно.

То есть лучше одна линия. Но каждый волен экспериментировать.

Josefff · 03.Январь.2024 13:31:46

Эта та часть перфекционизма, на которую можно забить

Josefff · 03.Январь.2024 13:39:42

В этом случае неплохо бы понять для себя следующие моменты: межблоки с землей или без, c реальным заземлением линия или без и вообще есть ли 3-й провод, чем собственно принципиально отличается по топологии подключение отдельной линией от подключения от одного распределителя. Для наглядности можно это все прорисовать и посмотреть в т.ч. на предмет земляных петель.
А транслировать без понимания чужие выводы и опыт особого смысла нет. Лучше попробовать самому и послушать своими ушами, если нет желания разбираться что и почему.

Unicap · 03.Январь.2024 13:52:03

Не соглашусь, если та же гребёнка входит криво или не полностью, и не обеспечивается полный/плотный контакт, я не стану такое колхозить и дело тут не в перфекционизме.

Josefff · 03.Январь.2024 13:59:05

Сложно представить ситуацию, когда гребенка, выполненная по стандарту криво входит в автоматы, выполненные по стандарту. Но если конечно она входит криво, не обеспечивая нормального контакта, то так делать не надо. В вашей практике такое было? Можно пример неудачного сочетания брендовой гребенки и автомата? Просто любопытно. У меня было 8 производителей и все прекрасно садились на несколько видов шины.

Unicap · 03.Январь.2024 14:05:44

Да, в моей практике было такое, с модулькой Hager. Чья была гребёнка, сейчас уже не вспомню, проблема была в том, что через несколько постов штыри уже оказывались не по центру контактного отверстия.

Josefff · 03.Январь.2024 14:13:52

Вот как раз шина Hager у меня имеется, никаких указанных проблем с ней я не наблюдаю. Тут ИМХО возможно три варианта, используются изделия нестандартной ширины (отличной от стандартта, кратного 17,5 мм), вы неплотно ставите автоматы, шина какой-то полный левак.

Unicap · 03.Январь.2024 14:19:12

С Hager и у меня никаких проблем, это мой любимый производитель модульки, хотя цены сейчас…

sey · 03.Январь.2024 14:21:44

Ссылку в студию

шаг 18мм
Про разницу в рамках одного производителя даже упоминать не буду

sey · 03.Январь.2024 14:37:12

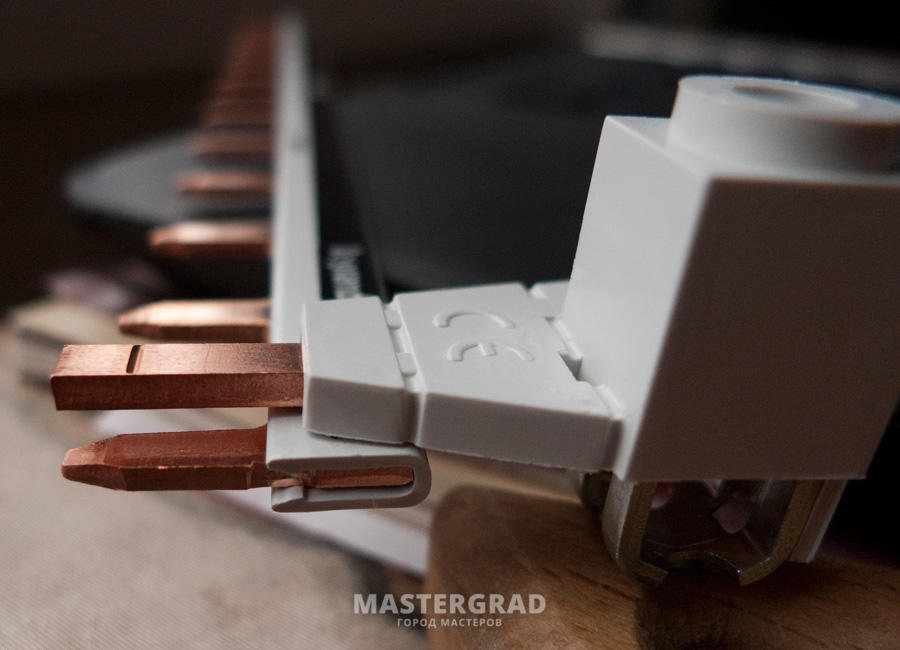

Legrand

Тут пишут 17.7мм, а у старых по-моему было 17.5мм., или наоборот. На 5 модулях различия между современными и старыми шинами заметны, но можно использовать. На большем количестве уже не получится использовать новые их шины

Josefff · 03.Январь.2024 14:38:57

А что удивительного в том, что шаг шины делают чуть больше стандартной ширины автомата? Стандартный шаг шины 18мм. 1 модуль 9мм (стандартный автомат имеет ширину 2 модуля (в минус, чтобы не надо было с микрометром атвоматы при производстве отбраковывать и чтобы они не грели соседние возможно) Это чтобы не надо было молотком подбивать автомат сбоку при установке и чтоб при демонтаже вы могли спокойно снять автомат из середины не выворачивая соседние.
П.С. действительно быстро никакого единого стандарта не нагуглил. Полагаю 17,7 от Легранда, это уже попытка сэкономить материал зная, что их автоматы точно меньше и большинство производителей тоже в 17,7 уложатся с маленьким запасом даже. Проблемой может быть только если вдруг зачем то в уже смонтированном щитке захочется поменять шину и раньше была с шагом 18, тогда надо будет автоматы пошевелить слегка.

sey · 03.Январь.2024 15:09:24

Если отталкиваться от номинального тока 63а, то там на материале не особо сэкономишь. Там все определяется шириной контакта в модульке

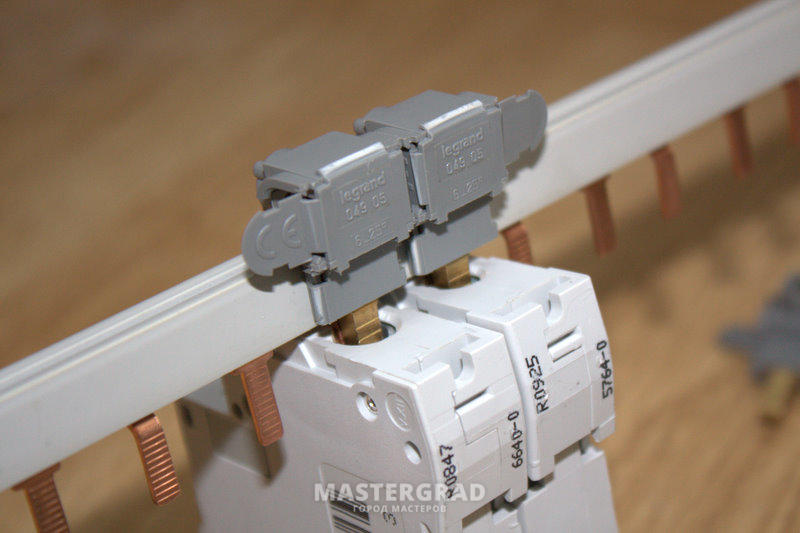

С клеммами ввода тоже петрушка. Леграндовские универсальные оказались так себе

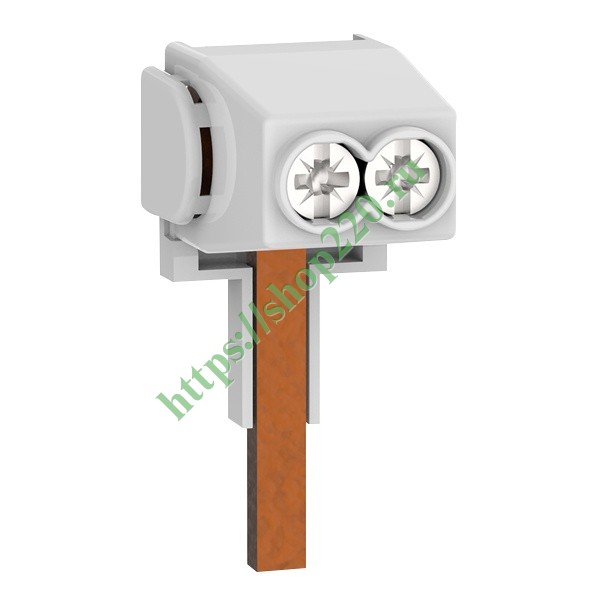

Пришлось экспериментировать. Такие Scheider оказались слишком высокие

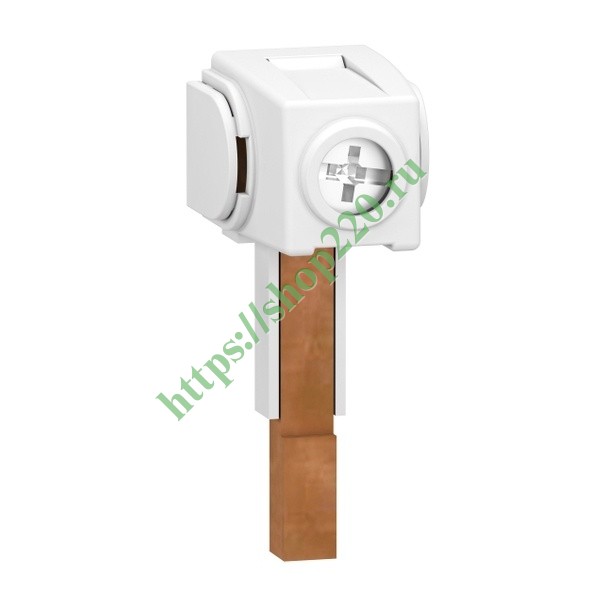

а вот от серии easy9 оказались в самый раз

Даже тут зоопарк…

Josefff · 03.Январь.2024 15:14:10

Ну как раз на сечении не сэкономишь, но на длине в промышленных масштабах 0,3мм на каждом звене шины это уже тонны меди, если не десятки тонн. Ну и судя по заточенному концу на Легранде давно каждую копейку считают.
Но повторюсь, что при всех этих разбросах собрать новый щиток в любой комплектации нет никаких проблем, если распределить изделия согласно шагу имеющейся шины.

Gergard · 03.Январь.2024 15:18:26

Если снять пластиковый изолятор, булет видно, что шинка из цельного куска меди сделана, как там сэкономить? Не ради спора

Josefff · 03.Январь.2024 15:20:13

ну выше же все написал, что на сечении самой шины не сэкономить, сэкономить можно на расстоянии между изделиями 0,3мм и на заострении концов контактов.

Gergard · 03.Январь.2024 15:21:18

Ну заготовка есть, остальное в отходы. Легран больше всего сэкономил, уйдя совсем из РФ…
