Конкретно эта схема в NAD преобразует цифру в аналог на выходных клемах, это именно ЦАП, а не усилитель. Поэтому аналоговый сигнал - через АЦП, нет опции усиливать, есть опция преобразовывать. Так что это разный “д-класс” с типичным ШИМ.
⏭ NAD Серия Masters — NAD M10, NAD M32, NAD M33, NAD C700 — ЦАП, усилитель и стример в одном корпусе
Если на выходе ddfa стоит усилитель с ШИМ, то чему пропорциональна ширина импульса?

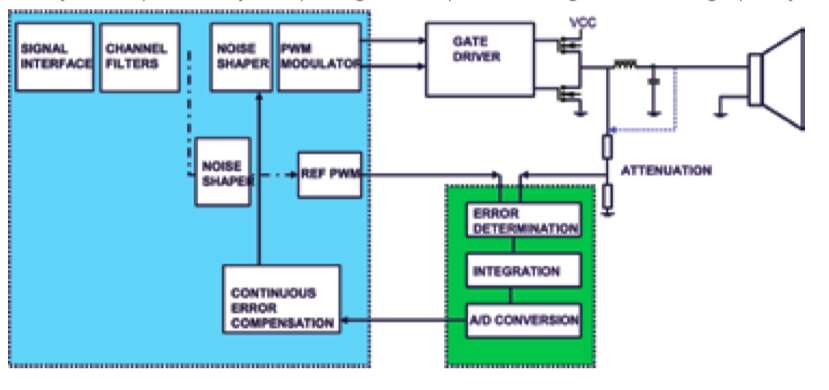

В буклетах схему рисуют примерно так:
Если это так, то где-то в районе gate driver должен появиться декодированный аналоговый сигнал.
Ну таки да
вот еще вайт-пепер НАДовский от М2:
http://www.goodwinshighend.com/manufacturers/nad/M2-white-paper-EU-Web.pdf

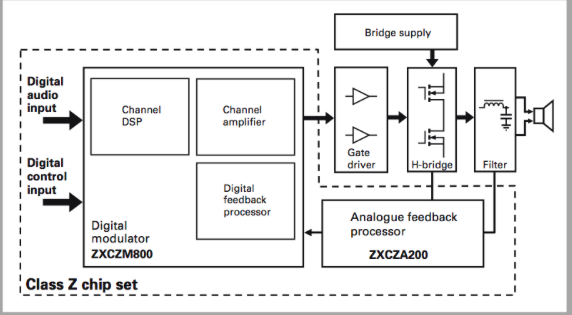

Там схема представлена так:
И каким же образом в компараторе сравнивается аналоговое значение «пилы» несущей, в конкретный момент времени, с цифрой РСМ отсчета?
Нет там компаратора, как и генератора пилы, как в обычном Д классе. Почитайте хотя бы на Веге по MAD-50
Спасибо, что послали…
хотя бы ссылочку кинули
Там все очень скупо.
Настоящий “павердак” - это ЦАП, он и преобразует в аналог. Настоящий усилитель - усиливает аналоговый сигнал. Это обсуждали уже много страниц…
Если говорить о НАДе, который обсуждается уже некоторое время, то они не называют его павердаком, они называют его DDFA - директ диджитал фидбек (что охватывает ОС выше на схемах)) амп. Ну т.е. это таки ЦАП или павердак если угодно. Или DFA - как ни назови, аналог он усиливать не умеет, умеет преобразовывать цифру в аналог.
И тем не менее PowerDAC NuForce - банальное объединение в одном корпусе ЦАП и усилителя уже аналогового с ЦАП сигнала.
На клеммах АС, но при этом он может иметь аналоговый вход
(и даже фонкор).
Без ОС пока не обойтись, надо контролировать нагрузку. Поэтому либо чисто аналоговая ОС, как в банальном Д, либо АЦП и код в ПЛИС, как в повердаке.
По словам автора, внутри есть разъем I2S и его можно выбирать, а значит можно подключить и USB транспорт, и DSP (например для кроссовера).
Через АЦП, и что.
Нюфорс я не обсуждаю, у Wadia тоже интуишн по-моему павердаком звалось, хотя тоже ЦАП + усилитель.
Немного с запазданием прочитал вашу сагу о NAD- Могу сказать по своему опыту( NCore 500) - чем дольше прогрев, тем звучать будет лучше. И намного. У меня вышел на “полную мощь” через пару месяцев. А при первом включении был ужас ужас.
4 лайка
Да уж… что я пережил при первом включении не хочется и вспоминать
Согласен, все еще слышу изменения в позитивную сторону.
2 лайка
Оцифровывается АЦП вроде как и дальше в ПЛИС. Мы же не можем с нагрузки уже цифровой сигнал получать
Мммм, а это процесс не мгновенный…
1 лайк
В обычной ОС тоже процесс “не мгновенный”
