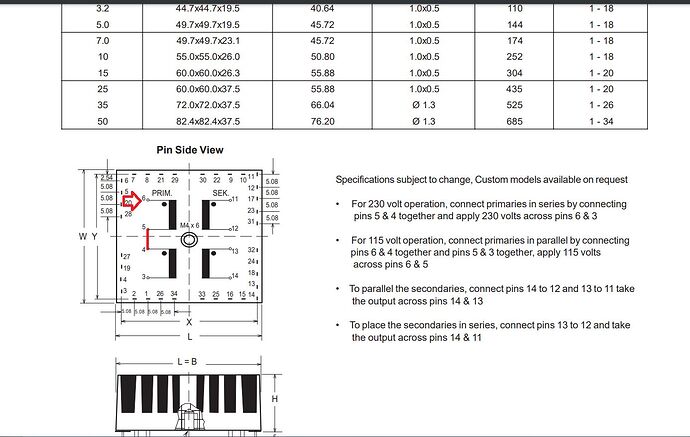

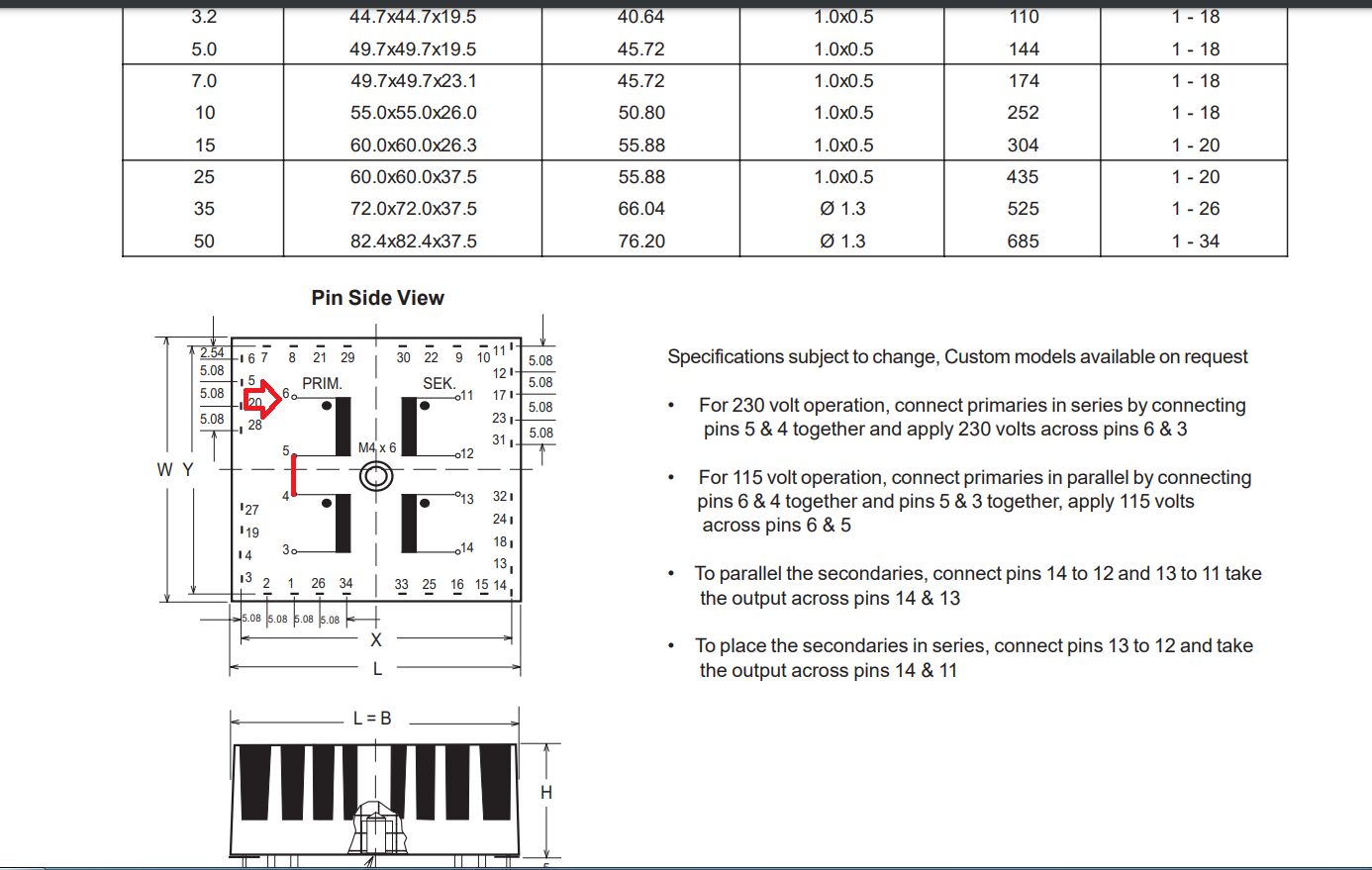

Ладно)) В Вашем случаи.. по феншую фаза в трансформатор должна идти на начало обмотки..точка 6
Соответственно фаза идёт сперва на предохранитель,потом выключатель и на точку 6
Нейтраль напрямую в трансформатор на точку 3
Но даже если Вы потом развернёте вилку в розетке,то ничего не произойдёт страшного. Работать будет.
В японо-американских-английских вилках розетках выбор будет однозначным. В русско-европейских в зависимости от того как вставите вилку) и как в инлете производитель припаял провода.
А следом нарисуйте двухполупериодный выпрямитель и попытайтесь продолжить логику))
По безопастности, фаза должна идти через предохранитель. Но в данном случае земля не подключена и вилку можно перевернуть, так что практически без разницы. На начало обмотки лучше подавать фазу для меньшего проникновения ВЧ помех из питающей сети. Но это лучше проверить эксперементально, разворотом вилки.
Похоже плата на которой стоит трансформатор расположена нижними проводниками довольно близко к дну корпуса. Лучше что бы стойки были 10мм, если высота позволяет. Или что то подложить снизу изолирующее и не горючее.

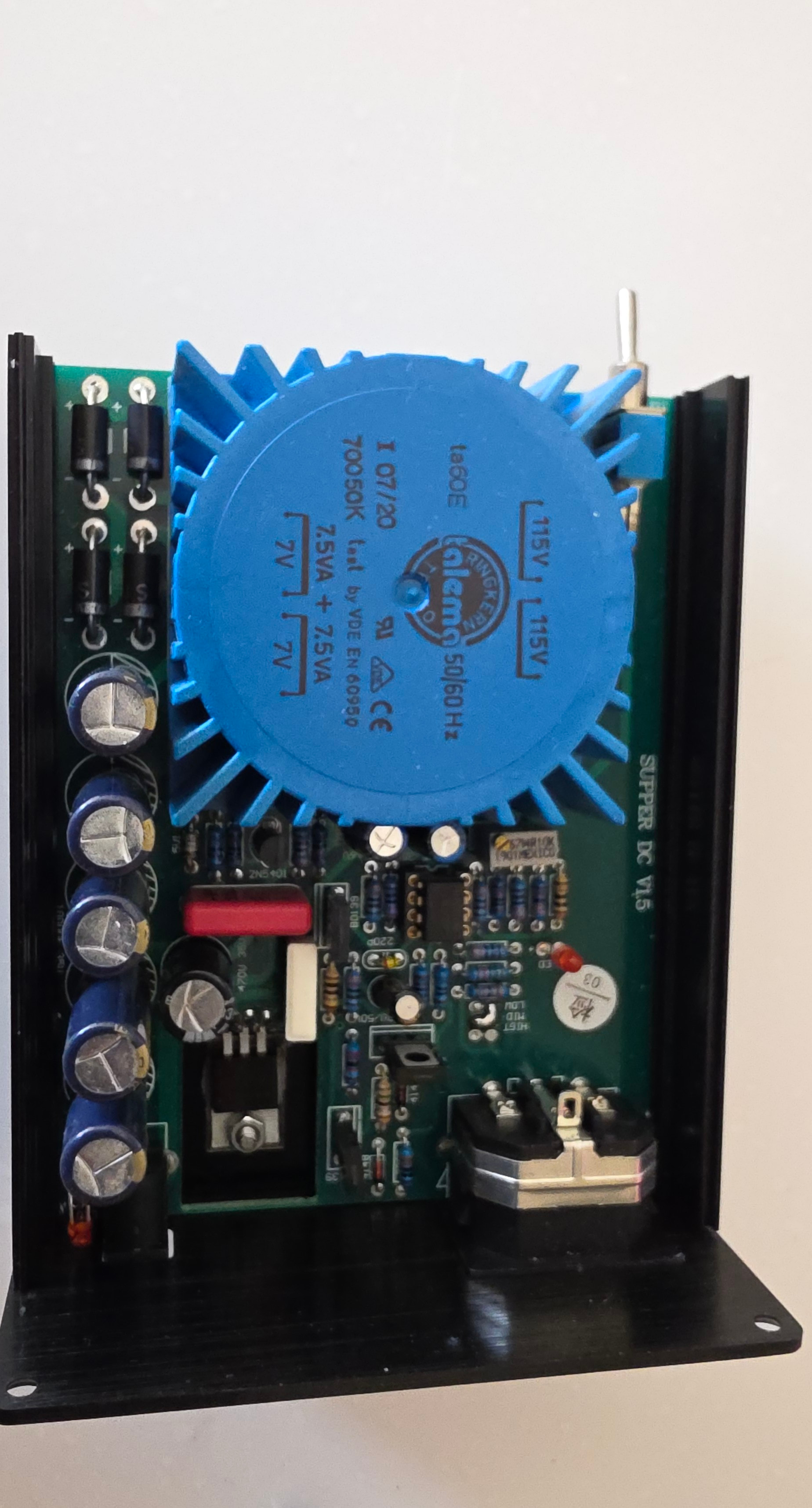

Обычно обмотки трансформатора ставят в паралель, так что вероятно это БП на 5 вольт 15 Ват. В реальльности 1.5-2 ампера на 5 вольт, на выходе.
Скорее всего это неисправный блок питания, хотя продавец наверняка заявлял 5 вольт 15 ватт)) У студера900 минимально необходимое падение напряжения на стабе около 7 вольт. А такие трансформаторы на 7 вольт никак не смогут дать после диодного моста (даже на шоттках) и сглаживающей емкости 12 вольт пульсирующего напряжения.
покупался давно с алиэкспресс, помню питал какую-то коробочку, потом был забыт в ящике,вот попался на глаза, решил узнать что там по параметрам

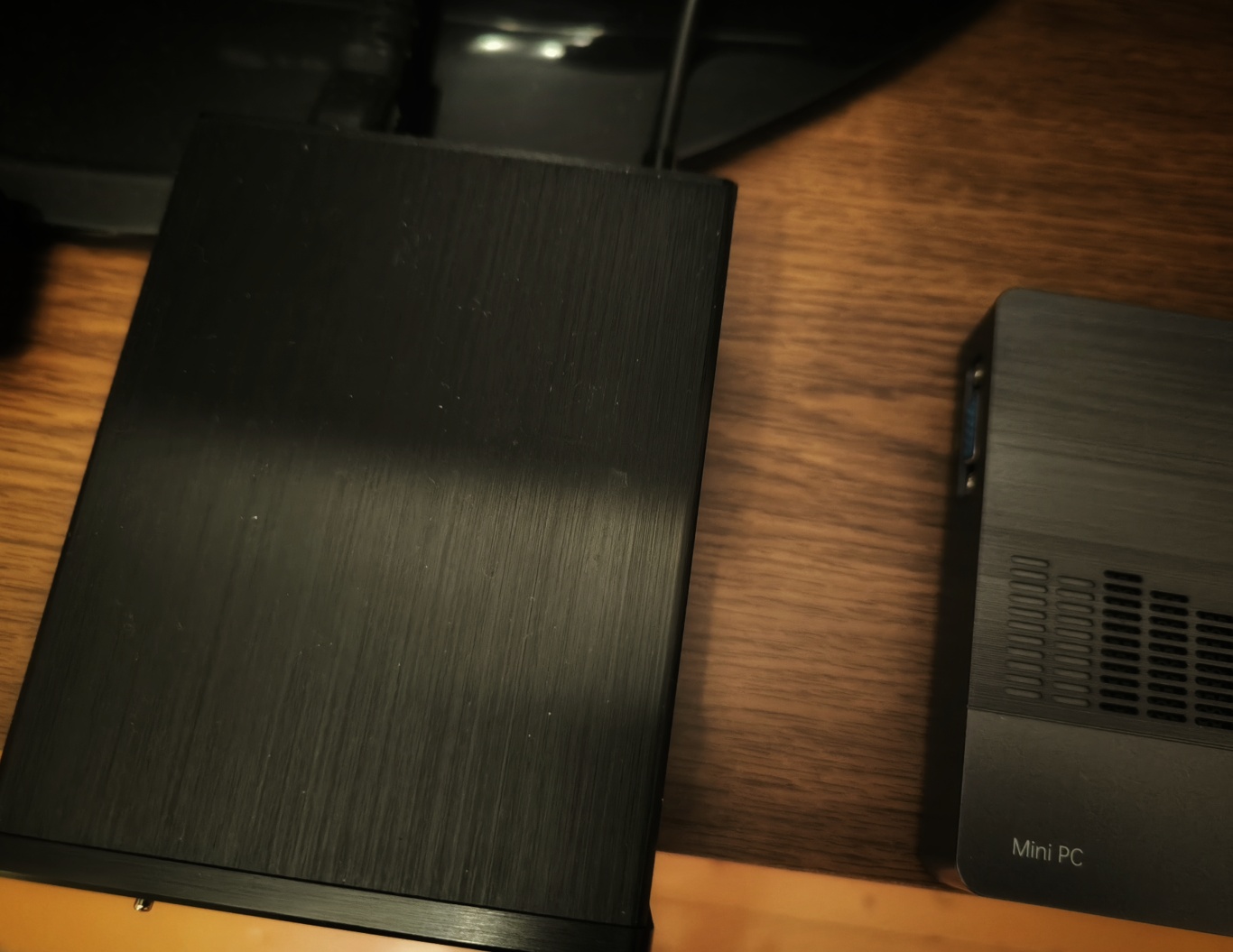

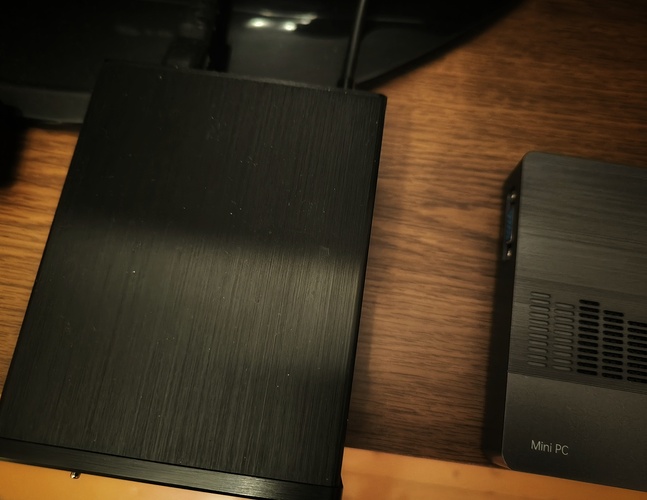

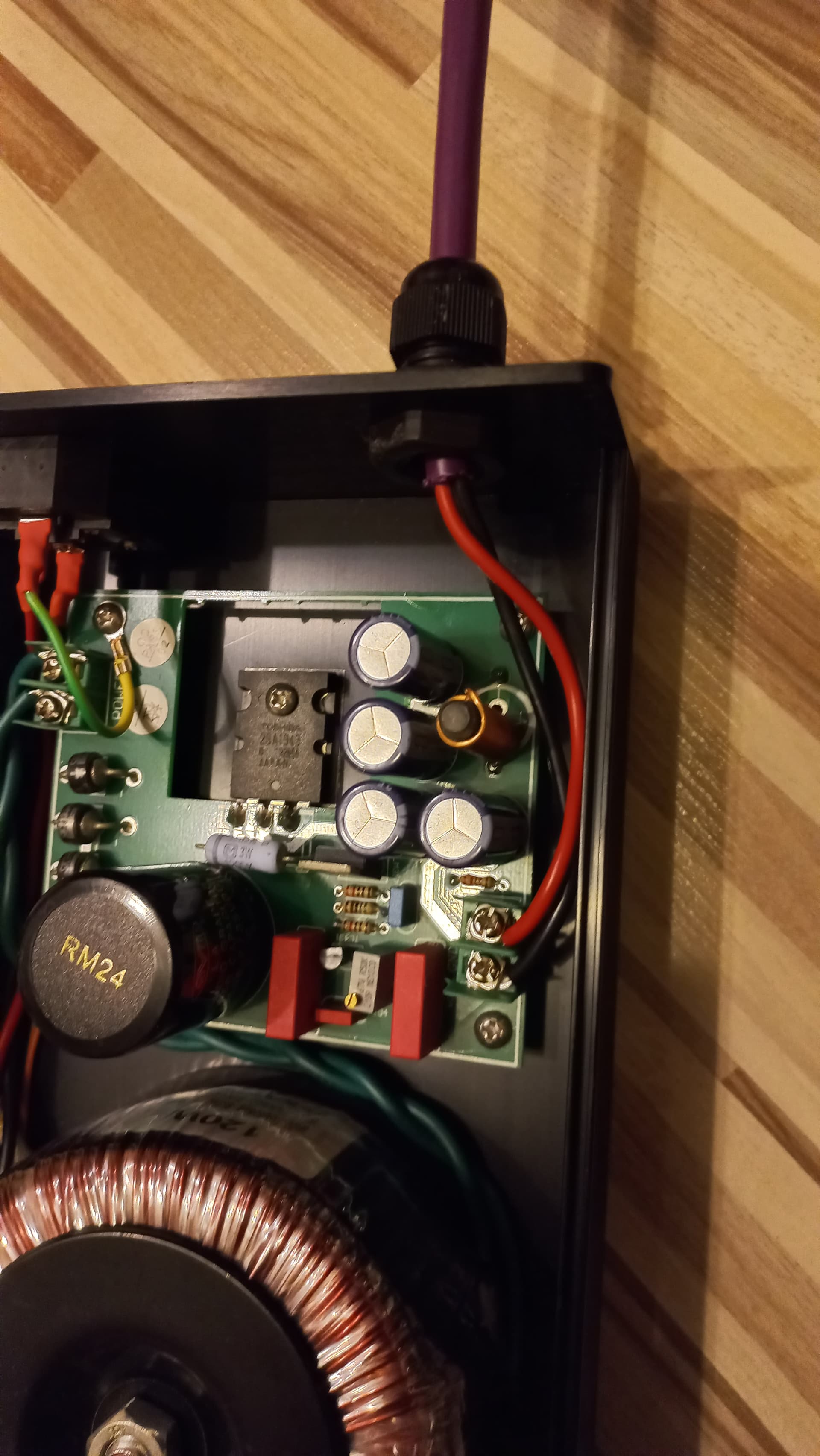

У меня такая же осечка с этим блоком произошла, к тому же он ещё и с схемным дефектом был. Но брал 25ВА талему. На 5 вольт выходного напряжения трансформатор на 9 вольт переменки желательно, чтоб схема в расчетном режиме работала. В итоге переделал его на 12 вольт выходного напряжения, для этого пришлось отпаять трансформатор, перекоммутировать вторичные обмотки последовательно, и перемычку на плате перепаять, которая задаёт диапазон выходного стабилизированного напряжения. Сейчас питает музыкальный мини-ПК.
Правильнее подключать снаббер максимально близко к месту воздействия, поэтому в распределитель может быть далековато, но попытка не пытка.

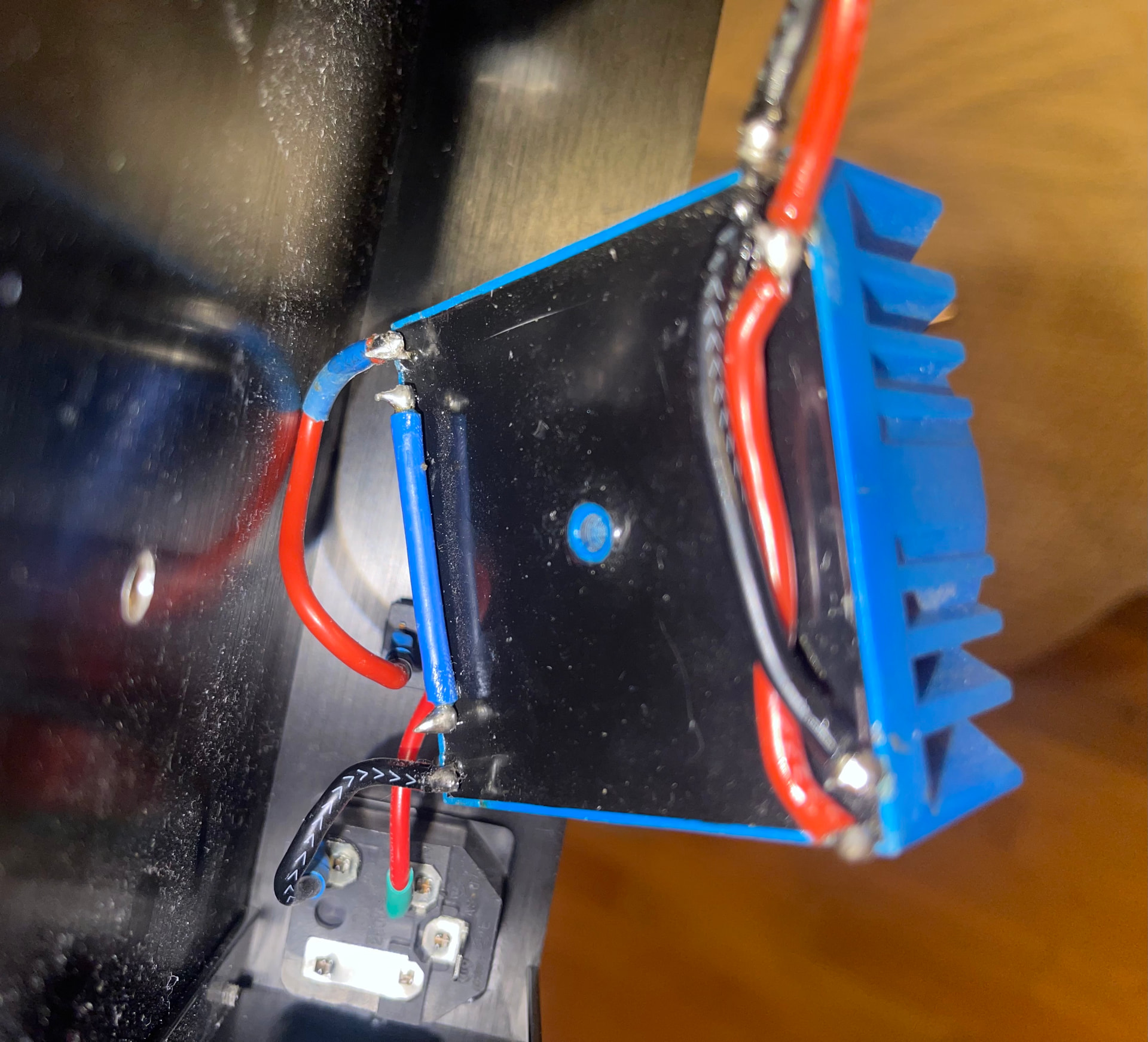

Получается фаза приходит на пин 3, через предохранитель.
Перепаивать пока не буду, просто переверну вилку пока
Между трансом и платой подложка из двух кусочков двп и двуж металлических шайб, как раз, думаю 10мм, подложил ещё прокладку от кабельного ввода, диаметром чуть больше, чем металлическая шайба, на всякий.

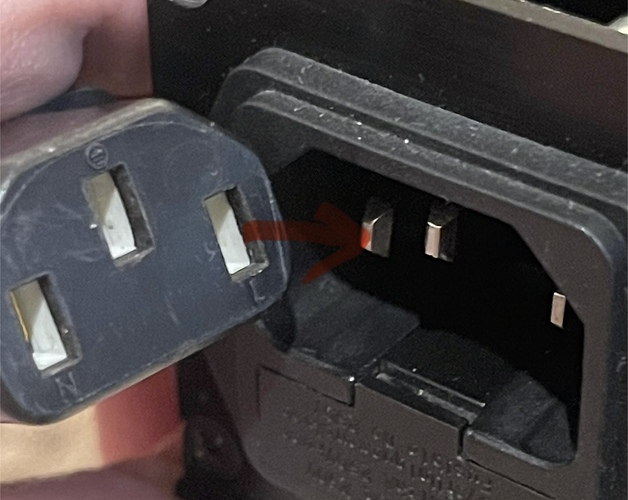

Исходя из чего так получается? На другом конце кабеля питания у Вас что?
Вы правы, фаза и нейтраль перепутаны на инлете, и к сожалению если просто перевернуть вилку - на трансформаторе фаза будет не там где ей следовало быть.
Критично это или нет - сложно сказать, иногда критично.
По поводу подкладки, хорошо работает массив ореха, на худой конец силикон.
Если придираться(для Талема это не столь критично) - обычно трансформаторы хуже работают при параллельном подключении вторичек, тем более - одна вторичка в данном случае находится явно дальше второй от потребителя.
Вопрос, БП китайский
Идеальный диодный выпрямительный мостовой модуль LT4320, усилитель мощности класса A, подходящий для модернизированного источника питания на выпрямительной лампе JLH1969
https://ozon.ru/t/BYVLbnb

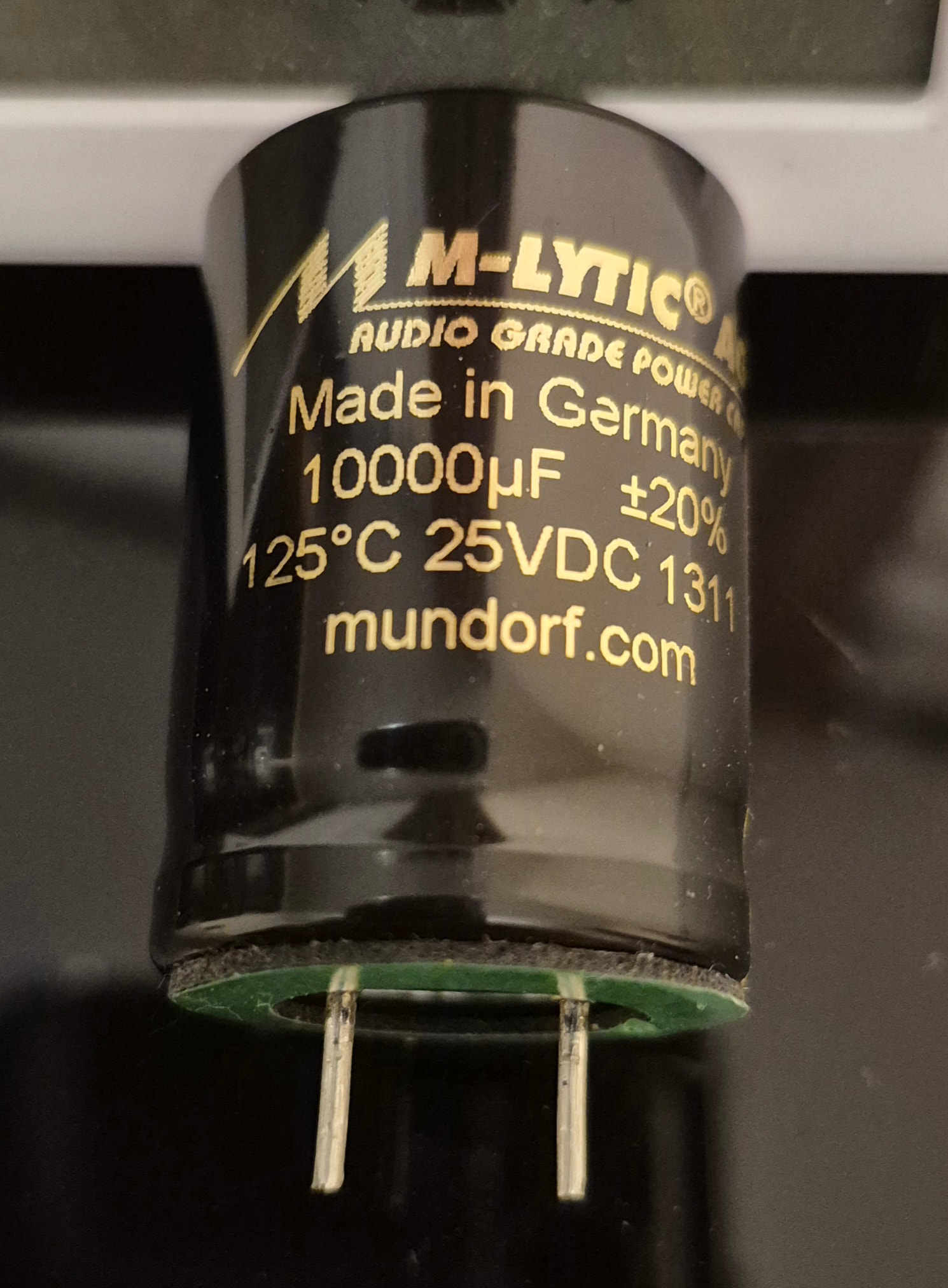

Кондесатор заменил на
На Saligny Universal имеет, но к нему нужен снаббер.
Не могу найти Saligny Universal, только в забугорье на diyaudio.com (((
С доставкой в РФ могут быть нюансы.
Да, очень жаль что есть сложности. Брайн и Кристина классные ребята! С Брайном интересно пообщаться, Кристина правда только логистикой занимается. А так, интересные у них разработки.
та что за таинственный люп шокер? что я его найти немогу что бы приценится) по сравнению lhy audio 25w 12в 2а
