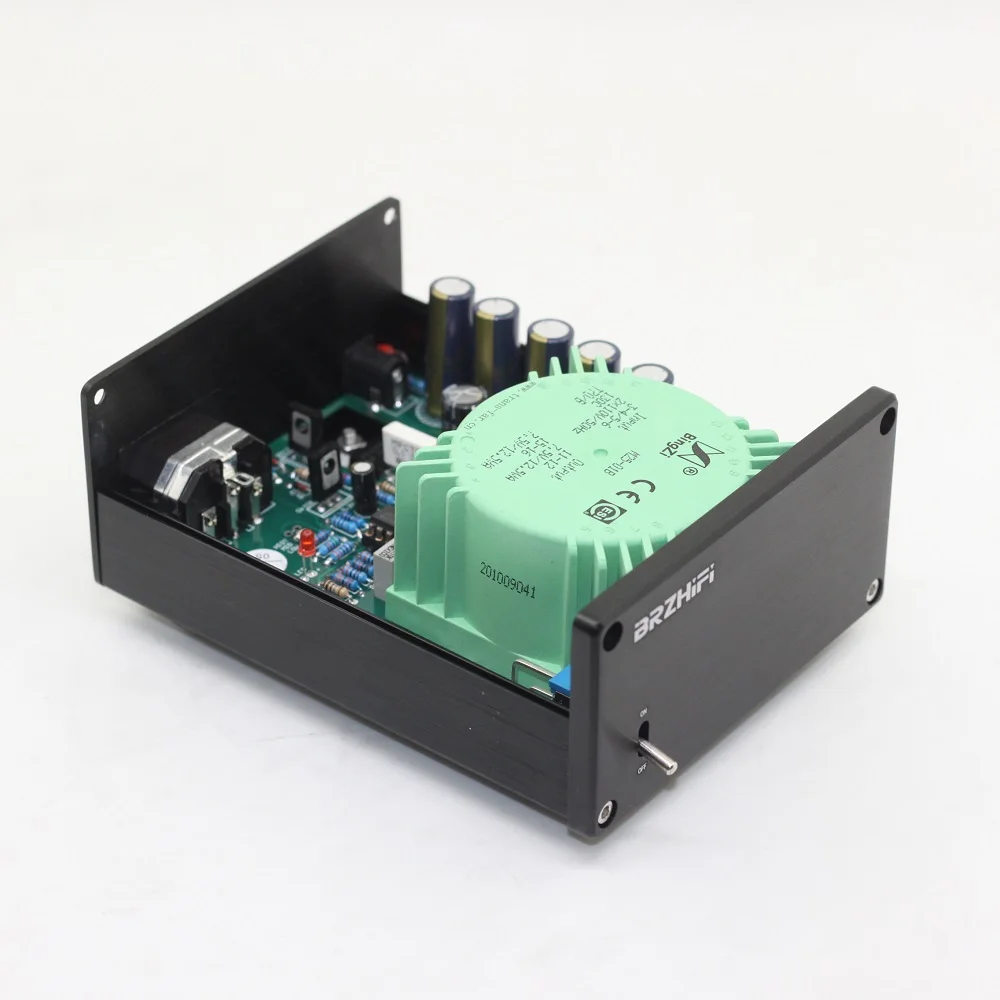

У меня немного похожий БП на 15 Вт от BRZHIFI на аналогичной Талеме. Открывал смотрел.
Также смотрел фото БП с Али ,там одинаковые Талемы на БП 15Вт 5 Вольт.
Везде 7Вольт х 7,5 Ват на 2 обмотки в паралель. 6 Вольт будет мало с учетом падений на трансе, диодах и пульсаций. Я бы сказал и 7 Вольт мало, на 5 Вольт после стабилизатора берут на 9 Вольт трансформатор типично.
По току китайцы могли получить 2,5А за короткое время.
Смотри, что есть на AliExpress! Линейный источник питания 25 Вт, регулируемый сверхмалошумящий блок питания для STUDER900 5 В, 9 В, 12 В, 15 В, 18 В, 24 В за 5 197 ₽ - уже со скидкой -6%
Этот точно выдаст необходимые 2А на 5В.
Варианты выше на трансформаторах R-Core не берите - по моему опыту китайские R-Core гарантировано могут выдать на выходе БП не более 1А чтобы на них не писали, просто из-за большого сопротивления вторичной обмотки (мотают очень тонким проводом).
1 лайк
Или вот этот:
Смотри, что есть на AliExpress! Двухполярный блок питания для усилителя линейный источник питания за 5 795 ₽ - уже со скидкой -21%
https://sl.aliexpress.ru/p?key=rUKGGJ4
Скорей всего, при запаралеливании одна обмотка будет нагружена немного больше, та котороя намотана ниже, меньшей длиной-сопротивлением. Максимальный выходной ток немного снизится, при том же максимальном разогреве трансформатора.
Но есть варианты намотки по секциям, или на отдельных катушках, там одинаковые обмотки. На пример у HAHN, там запаралеливание выходных обмоток в схеме подключений производителя указано.
Возможен вариант намотки вторички в два провода. Никаких проблем с запаралеливанием не будет.
1 лайк

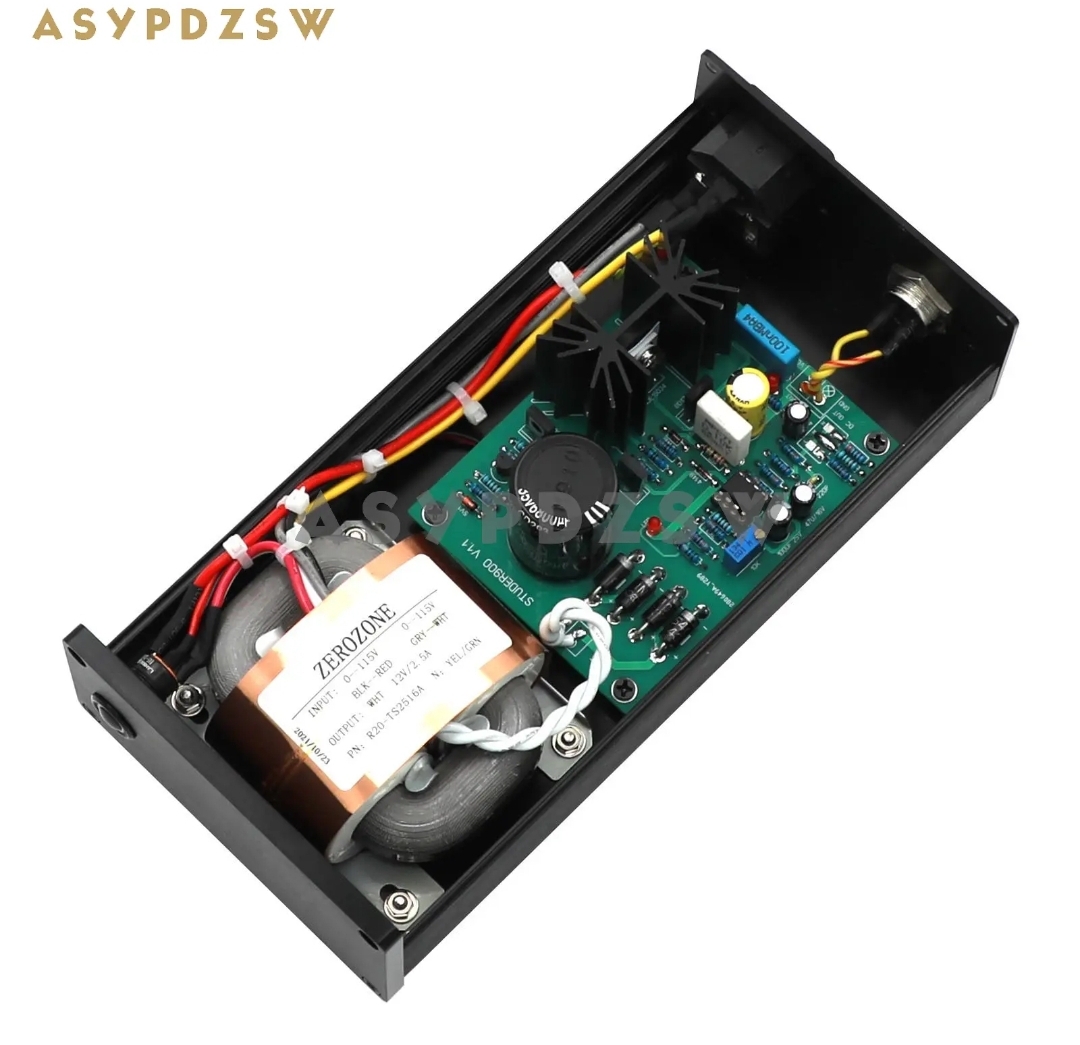

Не соглашусь, купил вариацию на R-core, питает роутер Keenetic Viva (KN-1913), потребление по паспорту 2 Ампера. Фото блока без крышки ниже. Греется до состояния теплый, но не горячий. 12 Вольт. Второй такой же питает мост чистого берега, 1,5 Ампера 12 Вольт, этот еле, еле теплый.
Вы попробуйте нагрузить выход этого БП на резистор 6 ом, чтобы обеспечить выходной ток 2 А. И померьте переменное напряжение на вторичной обмотке трансформатора. Должно быть не менее 12 В, как указано на этикетке трансформатора.
(реальное потребление роутеров заметно ниже того, что указывается на их корпусе - это макс. ток, который никогда не достигается).
Viva сама по себе ничего не потребляет. Может 300mA и насобирается под нагрузкой. Ну 500. Даже KN-1811 всего около 800mA
2 лайка
И так:

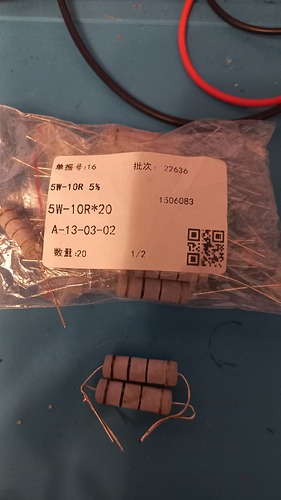

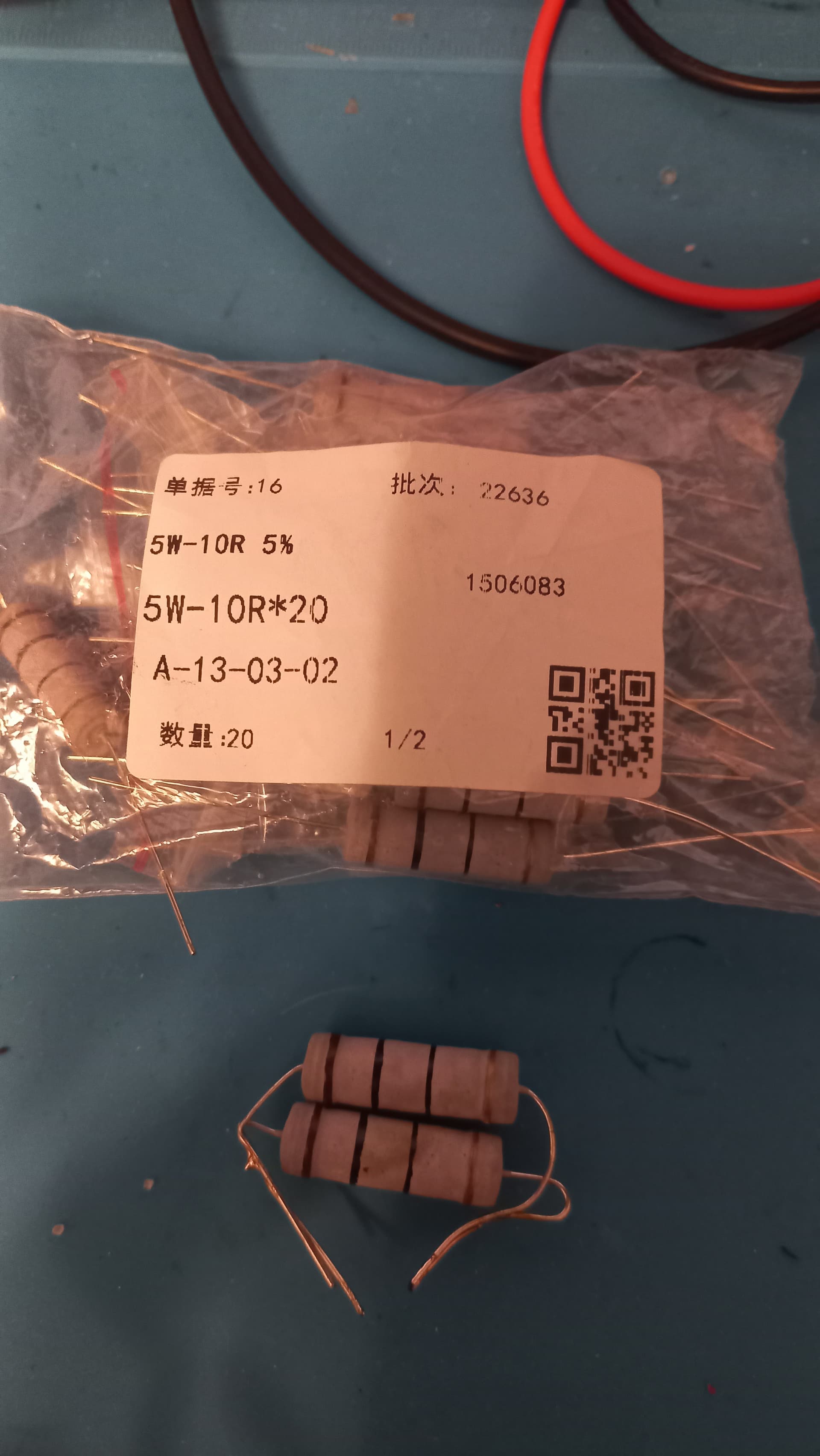

6 Ом не было, 2 по 10 Ом в паралель и того 5 Ом, тестер подтвердил.

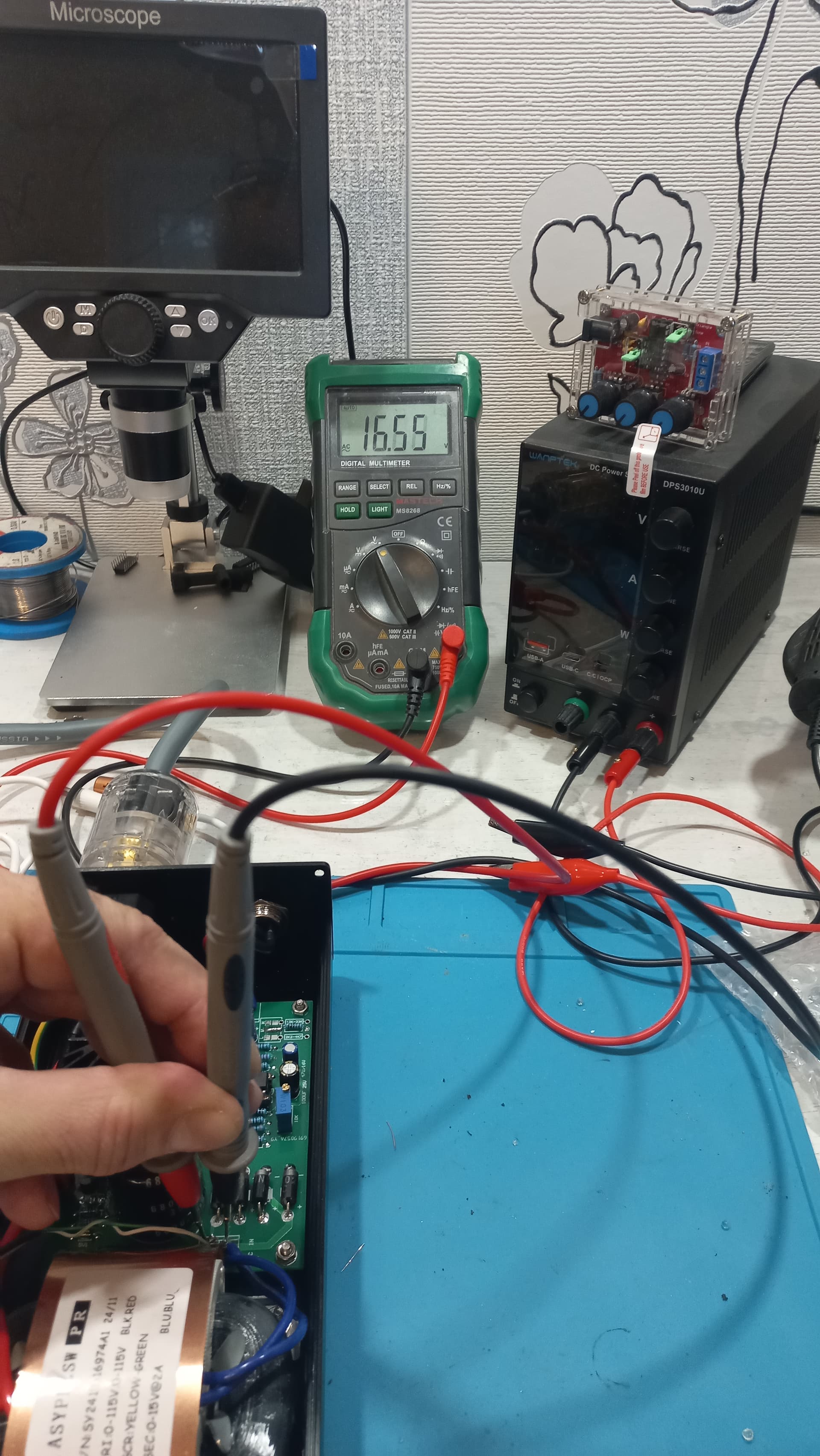

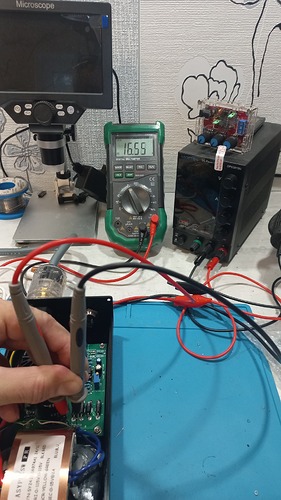

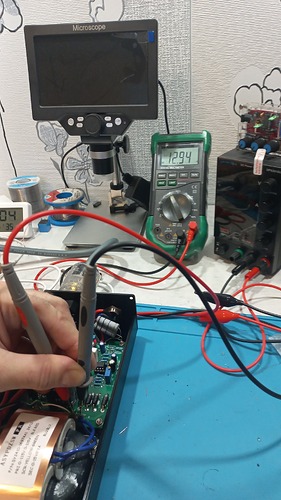

Напряжение переменки с транса без нагрузки

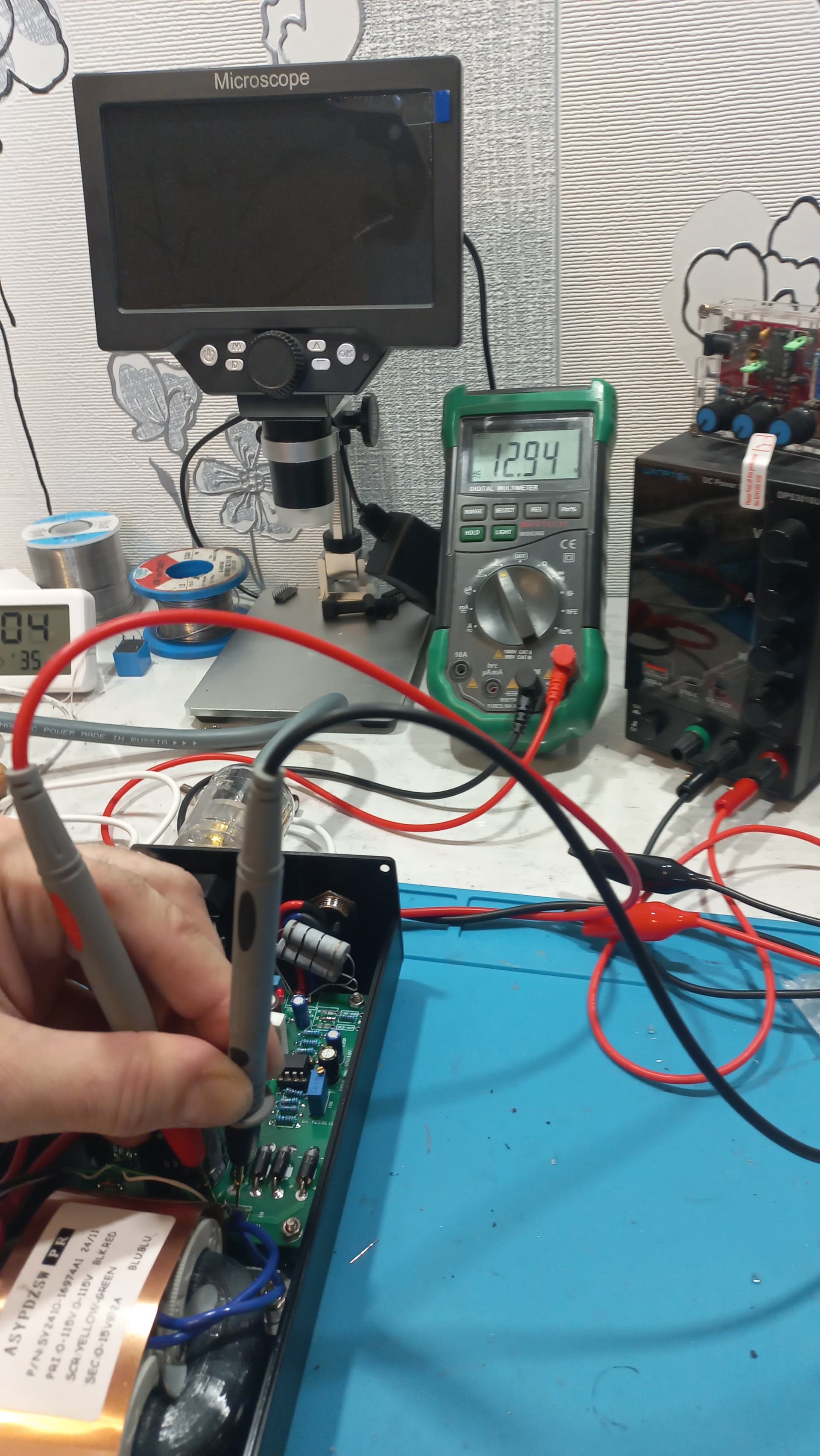

Напряжение на выходе транса (переменка) под нагрузкой 5 Ом (2,4 Ампера)

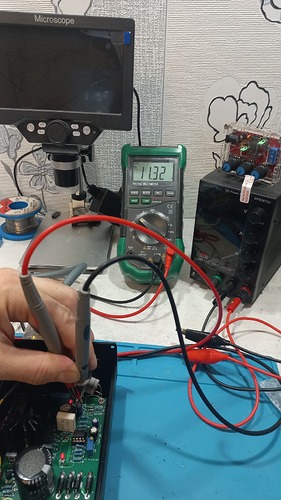

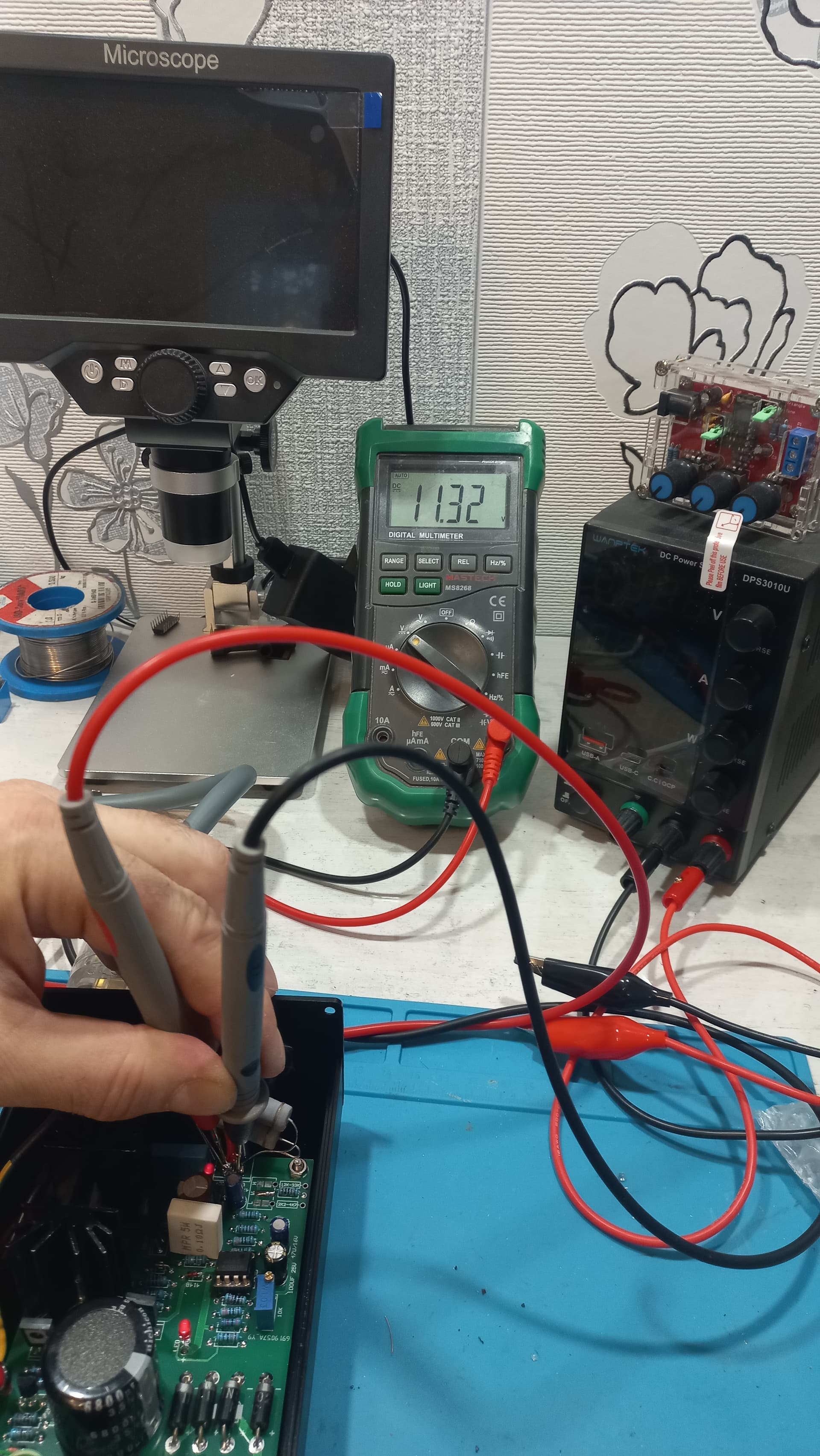

Напряжение постоянки на выходе под нагрузкой 2,4 Ампера
4 лайка
Но тем не менее измерения косвенно подтверждают слишком тонкий провод для вторичной обмотки, т.е. большое сопротивление вторичной обмотки, из-за которого такая большая разница между напряжением х.х. и номинальным напряжением вторичной обмотки. Т.е. им пришлось повысить заметно напряжение хх, чтобы компенсировать большое падение напряжения на вторичной обмотке при номинальном токе вторичной обмотки (2.5 А). У хороших торов (например, Торэл) такого нет.
ps При выходном токе 2.4 А вых. напряжение заметно ниже номинального 12 В - возможен выход из режима стабилизации из-за уменьшения падения напряжения на стабилизирующем элементе
.

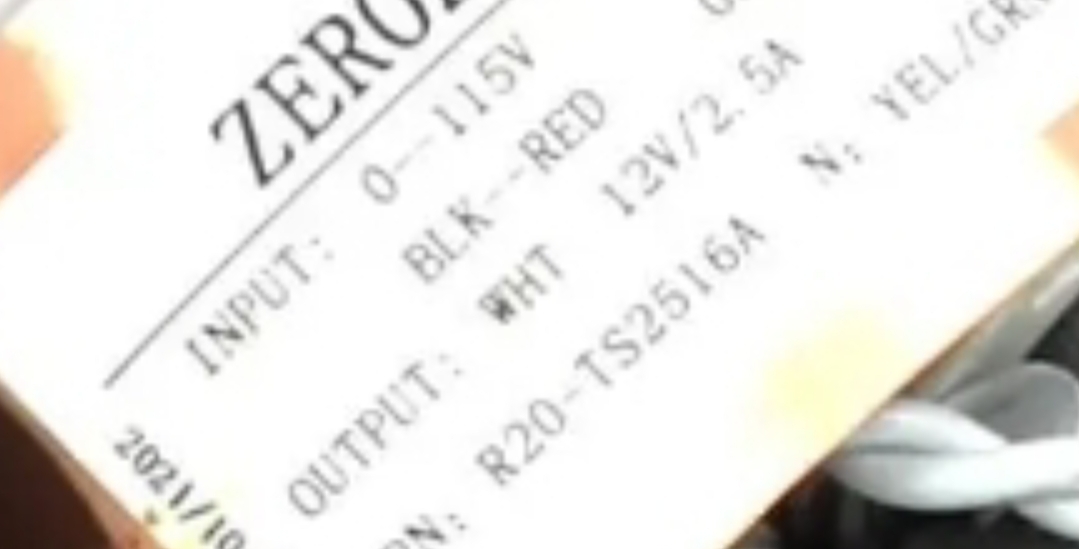

На фото же видна маркировка. 2 ампера вторичка.
2.5 ампера вторичка.
Ну производитель БП чесно пишет, для ЦАП и предов, мощники с всплесками потребления не указываются как возможные потребители. До 2-х Амперов в пике вполне годный БП, на 1,5 А так вообще за глаза. Насыщение транса будет оптимальным.
Это нужно проверять, в том числе в работе. Потому что роутеры - это не показатель, они потребляют реально меньше 1 А.
Главная возможная неприятность - это выход из режима стабилизации со всеми вытекающими.
Дмитрий, на фото Вами измеренного блока питания у трансформатора маркировка другая, 15 вольт 2 ампера вторичка, видно же на фото, разве нет?
Наверное тут недопонимание, что если транс на 2,5А, то и БП выпрямленое выдаст 2,5А. Это не совсем так.
На переменку то он выдаст заявленое, с разогревом до градусов 60. Но вот с выпрямителем и кондесаторами ток импульсный и чтобы достичь те же 2,5А выпрямленого надо в иммпульсе взять в несколько раз больше.
Проще посчитать по мощности потребляемой с трансформатора (чтобы не прегреть как минимум). Вот у нас при номинале 12В, на холостом ходу пусть 14,5В минус падение на диодах, пускай 1,5в. 13В х 1,41(средневыпряленое сглаженое)=18,3В постоянки. Если вы с него попытаетесь взять 2,5А то получится средняя потребляемая мощность 2,5х18,3=45,3 Ват, а трансформатор 2,5х12=30Ват, т.е. перегруз в 1,5 раза.
Без перегруэа с 30 Ват 12В трансформатора орентировочно можно получить выпряленый ток 30Вт/18,3В(выпрямленое)=1,64Ампер.
Это расчет больше на тепловой перегрев трансформатора, но заметил что нормальные призводители отталкиваются от максимальной нагрузки-предельный тепловой нагрев, по всем остальным параметрам.
1 лайк
))) к стати я и не сличал, за точку отправления брал фото с алли, ну так я и нагрузил получается сверх меры 20%, выходит что нагрузку в 2 Ампера он переварит без вопросов. У вы нет у меня нагрузки 6 Ом, мой роутер кушает 1,2 Ампера, замерил. Просадка на трансе с 16,55 Вольт без нагрузки с нагрузкой 1,2 Ампера 15,88 Вольта.
Так что если у кого 1,5 Ампера нагрузка, можно этот БП рассматривать. Задающее у него на TL072 двухканальный ОУ низкошумящий на полевиках.
Нереальщина какая то. Может он с накопителем? Это очень много. Даже Giga KN-1010 столько не потребляла. Работает и хорошо. Но перепроверьте.
1 лайк
На загрузке он столько кушает, думаю дальше потребление снижается, что то не подождал… штатный импульсный БП на 2 Ампера.
