ещё на макете усилителя крепил хомутами, понравилось и в окончательном варианте так же сделал
Верно, ВАЗ жив!
Эта деталь актуальна для 220 вольтовых, которые наверняка подгуживают.
Мой 230V.
Просто и надежно.
Хочу рассказать об этом линейном блоке питания, как принято стало говорить от Дмитрия Профиль - shef824 - DA Stereo.

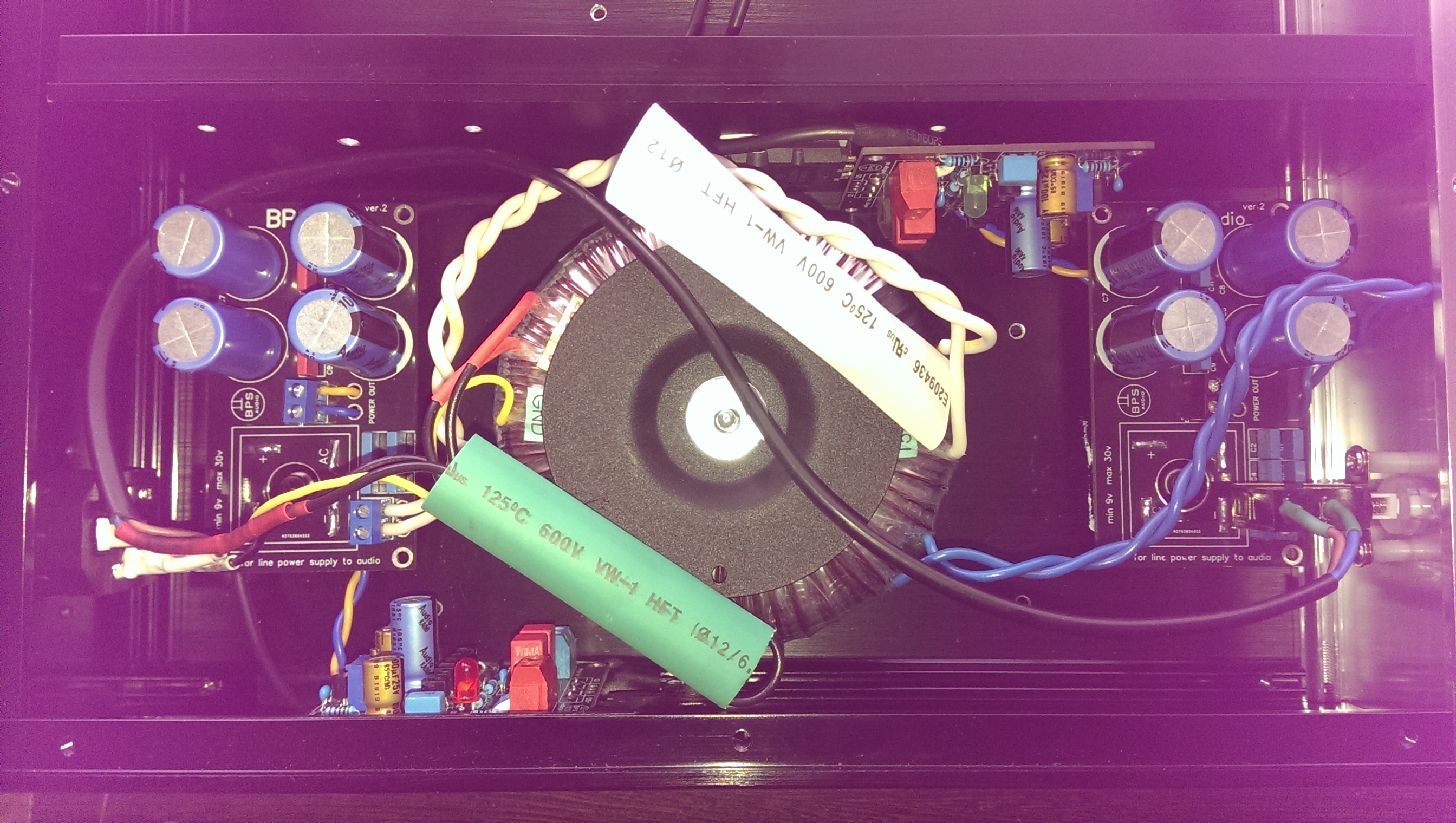

Точнее на фото их 2 штуки, плюс могучий тор, раскинул свои провода.
Один подключен к USBRidge Signature Player настроен на 5 вольт, второй питает звуковую карту Lisk Audio, состоящую из цифровой и аналоговой частей, настроен на 12 вольт. Плеер потребляет до 3А, карты около 0,8А. До этого пробовал в качестве питания обычные импульсные блоки питания, затем IFI Audio Ipower. Скажем так, iFi немного лучше. На аккумуляторном варианте звук показался мертвым.
Купил ЛБП на второй сигме, вот ту я проникся, большое количество нюансов, сцена преобразилась, прям приятнее стало слушать.
С покупкой Signature Player задумался и о его чистом питании, хотя как пишут индусы там сделано все по этой части. Но это не для нас. Обратился к Дмитрию Профиль - shef824 - DA Stereo. В это время у него был вариант (Линейные блоки питания. Что, где, почём, отзывы пользователей, слухи и факты.), но он убедил меня подождать его следующую разработку, которая стала еще более малошумная и имеет термостабильность, т е схема абсолютно не боится перепада температуры. Дождавшись завершения проекта а потом и посылки закрепил все в алюминиевый корпус. Каждый источник состоит из двух отлично изготовленных плат с набором качественных деталей. Одну с диодным мостом закрепил через термопасту, вторую через керамическую прокладку, которая была в комплекте и термопасту. По моему все получилось очень даже ничего! Да, тор пришел на 230вольт, так что подгуживаний нет вовсе.
Звук! Звук получил дополнительную точность инструментов, вокал стал более естественным. Комната заполнилась микронюансами. В общем вопрос по питанию своих элементов закрыл полностью.
Дмитрию Профиль - shef824 - DA Stereo выражаю свою благодарность и желаю в дальнейшем успехов и новых побед!
P.S. Всем у кого малинки: попробуйте крайнюю сборку от Дмитрия Dimas (Проект Выходного Дня)
6 лайков
А вот такой можете сказать что плохого/хорошего?
Если сравнить с изделиями от Sanderz?
https://aliexpress.ru/item/32901930319.html?spm=a2g0v.12010612.8148356.2.757826d0ZXzdVv&_ga=2.75059924.79500089.1604288819-1802594007.1603809892
Путь выскажут свое мнение спецы, но там у китаез на скол ко я понимаю тела в том что могут быть кривые комплектующие, кондеры и все остальное, тупо подделка под фирменное, при хорошей схемотехнике при этом…
Надо конечно понимать под, что вы ищите БП ???
Надо конечно понимать под, что вы ищите БП ?
Moon 180 MiND
Ну думаю не стоит экономить на лбп в таком случае
Китай собран из г и палок
Лучше конечно что то взять путное у местных мастеровых, новое или бу, ждать бу баргина
И посмотреть что внутри этого
Нет ли там внутренних каких то импульсных стабов
Если нет то смело заказывать качественный лбп
У меня такой.
Работает. Холодный. Внутрь не лазил, возможно хорошая база для дальнейшего конструирования, но это где-то не сейчас. Не жалею.
Пожалуй самое большое влияние на звук, которое я получил с его помощью, произошло из-за разделение питания малины и шляпы. Стало больше жирка и панча, существенно снизилось влияние на звук ядер на сборке Dimas`а.
Не весь, сейчас все практически Китай и очень много качественного…во всех сферах…я вот ЛБП себе выбрал на Али ( попозже закажу ), так и из Штатов и из Японии заказы и отзывы все 5 звезд…с нужными мне параметрами у самоделкиных на 13 рублей ( + пересыл ) дороже…
1 лайк
Прекарасного времени суток, господа! С вашего позволения хотел поинтересоваться, что есть аналоговое звучание, нет, не так, аналоговое звучание это запись, ну допустим, запись какого либо исполнителя посредствам оборудования исключающего аналогово-цифровое преобразование и в последствии обратно, или же точное воспроизведение того, что слышит человек непосредственно находящийся в концертном зале, подъезде, квартире где присутствует (присутствуют) исполнитель с инструментом воспроизведения?
Ищите двухмикрофонные записи до 80 года. Их достаточно много.
И виниловые, где direct to disk. Они часто очень «зальные».
Последние новости по ЛБП с просторов интернета.
Мы тут немного отстали от трендов, а в зарубежном интернете помимо суперконденсаторов уже вовсю распробовали LT4320.
Немного ссылочек про DIY:
- тут обсуждают и собирают идеальный мост на lt4320 goldenreference low voltage (head-case.org)
- тут аналогично, но уже собрали ideal bridge rectifier (diyaudio.com) купить можно здесь evotronix.eu 29€ за мост и 39€ доставка
- немцы тоже не отстают и вовсю тюнят китайский s11 идеальным мостом поиск по lt4320 (aktives-hoeren.de)
- Усилителям тоже досталось, вот например почти готовое решение блока питания Smooth Like Butter (diyaudio.com) купить можно здесь etsy.com
- Готовые решения на суперкондерах помимо Ian Canada - форум подсказал, что в сообщении 2759 уже упоминали.
- а вот БП на “максималках” LT4320 + 10x LT3045 от mpaudio.net за 199€
- еще разные платы analogdesign1234
Отзывы про использование LT4320 везде исключительно положительные. Теперь обсуждают звук транзисторов

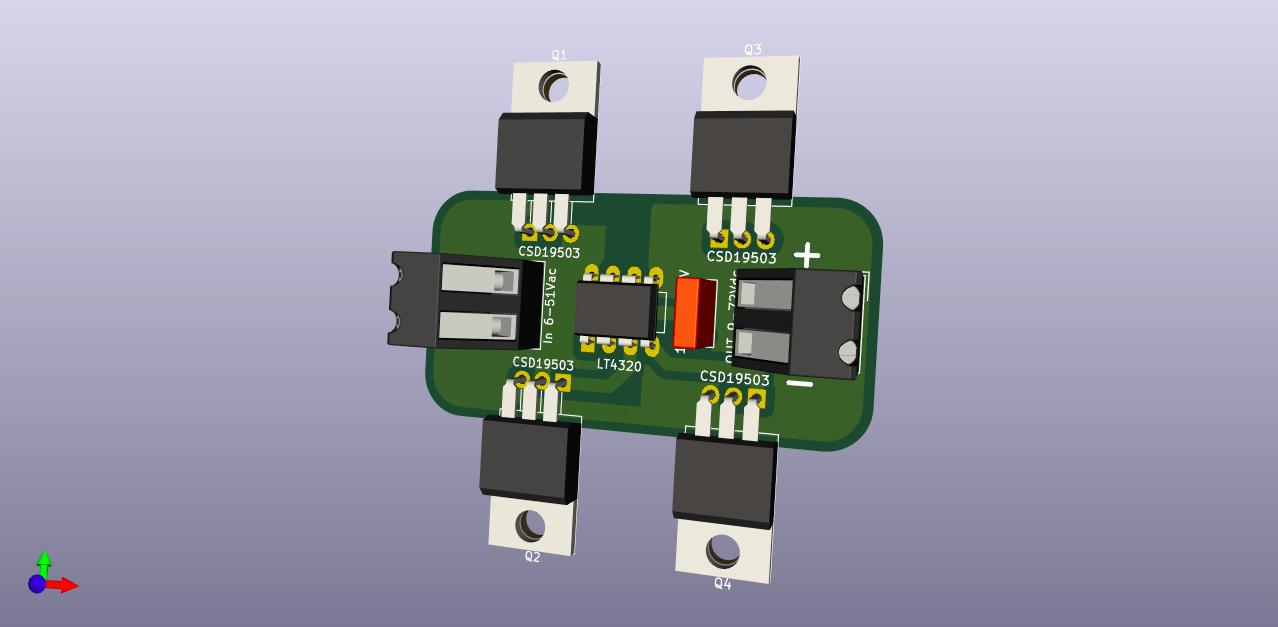

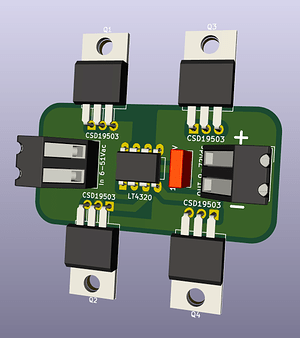

Для любителей поэкспериментировать заказал на OSH Park вот такие платки (9шт), любезно предоставленные в открытый доступ дядечкой из Evotronix, как приедут могу поделиться. Можно будет прокачать почти любой БП с регулятором.
В баре, насколько я понял, только @nasa.gov как раз использует LT4320 в своих БП.
12 лайков
С LT4320 я начинал свои эксперименты пару лет назад. Трусов давно уже делает выпрямители на них в своих усилителях.
Вопрос знатокам. Какой допустимый уровень шумов для линейного блока питания на 12V?
Чем меньше, тем лучше.
Самый лучший и дорогой линейник, может обеспечить показатель шума на уровне 1 ого милливольта. Но это будет дорого.
На сегодня по своим показателям линейники уже не актульны в сравнении с импульсниками.
Сейчас грамотно спроектированный импульсник всегда лучше обычного трансформаторного (и дешевле).
Например iFi Audio iPower X 12V, у него шумы всего 1 микровольт и это доказано измерениями как самого производителя, так и энтузиастами на зарубежных форумах, сам видел картинки и читал.
Что касается вашего вопроса по допустимости шума, то недорогие находятся в пределах 10 милливольт, но как правило у хорошего производителя или самодельщика, грамотно разработанный и изготовленный (хорошо стабилизированный, с малой межобмоточной емкостью, хорошей фильтрацией) трансформаторный, как правило находятся при измерении осцилографом в районе его собственных шумов, около 1ого милливольта. Но повторюсь, они и денег стоят.
1 лайк
Все относительно, не раз говорилось о важности прослушивании источников. iFi Audio iPower X 12V - один только пластиковый корпус меня уже смущает, да и ценник не такой и гуманный. А так да, шумы в 2мВ - хороший источник, но все таки послушать в своей системе стоит.
Друзья, предлагаю не быть категоричными «про милливольты» линейники и импульсники
Все в жизни с питанием
интереснее.
Пульсации это одно, шумы это другое.
Пульсации пульсируют на какой-то своей базовой частоте (и имеют немного гармоник, каждая пониже амплитудой чем базовая гармоника).
Например, 100гц для абстрактного линейника, и, скажем, 100гц+100кгц для абстрактного импульсника.
Равняться на какие то абсолютные значения пульсаций и шума в оценках БП не совсем корректно, если не учитывать величины выходного напряжения.
Например, пульсации величиной в условный 1милливольт это для БП на 15В в три раза более высокие параметры чем для БП на 5В.
Пульсации первичного БП по величине могут быть вообще не важны для качества звучания при работе на нагрузку с внутренней стабилизацей (если пульсации близки к синусоидальным, то вплоть до величины в сотни милливольт, а иногда и до единиц вольт) . При этом будут критичны и хорошо «слышны» другие параметры источника питания.
Например -шумы. Уже не численное значение, а спектр, то есть совокупность множества гармоник с разными частотами намного выше частоты пульсаций, хотя и меньшими уже на порядки значениями амплитуды.
«Взвешенные суммарные» шумы в аудио полосе это будет одно число, а в более широкой полосе - уже другое значение, которое может оказаться намного больше.
Шумы на частотах в 10мгц и даже в 100мгц и даже еще более высокочастотные шумы - находят способ проявить себя в аудио, заметно влияют на субьективные оценки звучания.
Для ifi, насколько знаю, приводят только звуковую полосу частот. На их новых рекламных графиках нет даже значений по оси x в герцах.
Каждый аппарат на шумы реагирует по-своему, да и каждый слушатель тоже. Разные спектры шума по-своему «играют». Даже бывает что шумы это «мейджик», хотя он по прежнему шум ) тем более если шум еще рандомизированный, как бы «случайный», то такой эффект может очень понравится субьективно. А потом правда со временем также легко надоесть, кому-то, а другому слушателю полюбиться навсегда. 🤷🏻
Если собственный взвешенный шум у аппарата высокий, скажем 200микровольт (классические старенькие интегральные стабилизаторы или по другим, не связанным с питанием причинам), то шумы первичного бп «ниже» этой величины будут маскироваться и никак не проявлять себя ни мейджиком ни грязью. И наоборот низкие но «незвучные» шумы аппарата, могут быть удачно маскированы красиво шумящим БП) но тут уже таже вкусовщина.
Шум бывает по своей природе двух видов- дифференциальный и синфазный. Синфазный шум может быть очень критичен в одних приложениях и не играть особой роли в других. Но как правило он себя так или иначе проявляет в аудио. Сильный синфазный шум это одна из главных причин большой нелюбви аудиофилов к импульсникам в их промышленно-потребительском воплощении.
Реальный БП не может быть в абсолютном смысле источником напряжения.
У настоящего земного БП для разного тока - разное напряжение, в той или иной мере. Особенно если ток изменяется с какой-то относительно высокой частотой, то напряжение БП будет этим изменениям «подыгрывать». И также в зависимости от характера нагрузки это качество - того как источник питания отрабатывает изменения выходного тока может стать определющим, а может, наборот, не иметь значения. Можно говорить условно про «быстрые» и «медленные» БП.
Резюмируя - все интереснее чем просто милливольты
и одним числом тут все не оценить. Субьективные оценки результата работы бП на одном аппарате, могут не повториться при работе с другим запитываемым прибором.
