На нижнем фото бесполезный фильтр, так как источник питания не импульсный, а трансформаторный.
Фу. На фото источник питания ПЕРЕМЕННОГО тока. Очень даже импульсный - импульсы 100 гц (50 периодов) А фильтр там сетевого мусора плюс фильтр постоянки, что очень даже полезно, хоть и реализован поганенько.
И все импульсные БП - трансформаторные!

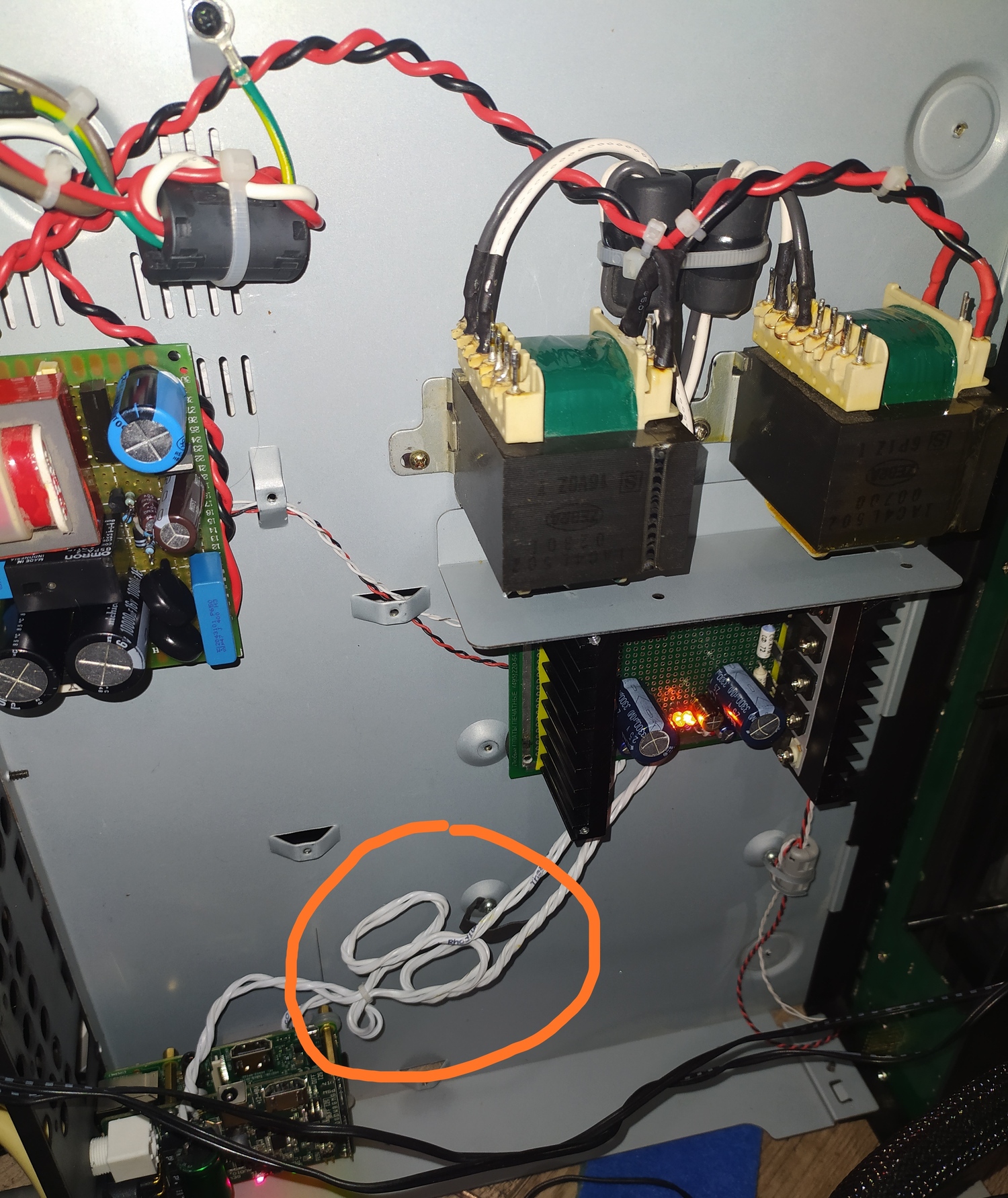

Наконец то руки дошли. Снимал и обратно ставил ферриты, те что на фото:
Ну и внимательно слушал. Разница, что удивительно есть
, без них разрешение повыше. Разница правда не сильно заметная. В своей системе слышу деградацию звука которая приходит по мере окисления медных разьемов MIT межблочника. Всё слушал на сборке @dimas через бублик. Какого-то рожна вспомнил сегодня про волюмио-поставил…вот тут разница, только наверное глухой не услышит
. Снёс нафиг. Вернул сборку от Димас обратно
4 лайка
Советую почитать про ИИП, электромагнитные помехи, их возникновение и меры по их нераспространению.
В свою очередь тогда встречный вопрос – от диодов нет импульсов? (особенно, если нагрузка сильнотоковая).
1 лайк
1.Смотря от каких и смотря где.
2. Эти помехи от переключения легко давяться.
Помеха от переключения (и частично вызванная зарядом дальнейшего электролита) – может “прогуляться” не только в сторону потребителя, но и в сторону обратную?
И, кстати, по поводу легко – если б так легко, то не мучались бы столько с подбором звучания диодов (точнее, итогового влияния на звучание). Обычным шунтом параллельно диоду, она не давится в ноль, а растягивается по времени. (закон сохранения энергии). Плюс к этому, больше поставишь кондёр в шунт – больше пролезет ВЧ-помех из самой сети питания через эти кондёры.
Ну а некоторые разработчики – до сих пор ламповые предпочитают, кенотроны то бишь, как-раз из-за особенностей диодов. И за итоговый звук их изделия покупаются, не смотря на “доисторическое старьё”
7 лайков
В нормальной конструкции нет. Все это байки задуманны исключительно с маркетинговой целью.
Вентиляция там больше для красоты, если только транс недомотан или магнотопровод с деффектом и греется, соответственно, а для входного стабилизатора вполне наружней стороны радиатора хватит.
Опять таки если миллиметровым материалом обклеивать, результата будет ноль. Три миллиметра для такого самое то должно быть, но и раскатать хорошо беспорно.
Опять таки нужно убрать только звук транса. Он на стальных стойках прикручен к основанию корпуса без какой-либо виброразвязки. Да и основание из такого же тонкого металла.
Совокупность виброразвязки и вибропоглощающего покрытия должно принести человеку тишину.
Бояре, а, может, кто знает ответ. Появилась у меня идея с вершины аудиофильского сумасшествия: заменить все импульсные блоки питания в квартире на линейные. Понятное дело, что при такой цели аудиофильские БП (даже с Али) окажутся слишком дорогими, а особых требований к параметрам блока питания у какой-нибудь базы радиотелефона нет.
Никто случайно не встречал в продаже стабилизированные ЛБП бытового исполнения с не совсем позорной начинкой?
Диоды Шоттки, снабер во вторичку и пару мощных резисторов 0,1 Ом перед сглаживающим конденсатором помогут забыть о неразрешимых проблемах переключения?
С большей долей вероятности произойдет изменение резонансной частоты конструкции, всего лишь. Я в недалеком прошлом был заядлым сайлентфриком в части обеспечения бесшумности конструкции компа. И обклейка корзины с винтами стпшкой, равно как и подвеска ее на специальные виброразвязывающие стойки приносили небольшой результат. Так и тут - звук тихий, масса большая (2,5 кг). Кардинально вибропласт не спасет.
Заманчивая идея, сам об этом думал. Но что делать со светодиодными и люминесцентными лампами, с USB зарядками? Лбп везде не запихаешь.
Лампы накаливания )))
Ну не везде они влезают, и современные светильники уже не рассчитаны на такое тепловыделение.
При свечах.
Вообще при наличии нормальной фильтрации в блоках питания в аудио мусор от ламп отбивается. Его и не слышно, и не видно в спектрах.
Блоки питания мощных компоящиков будут куда слышнее.
1 лайк
Здравствуй, Шаффнер )
Нет, прощай шаффнер, другие же методы есть, более человечные.
1 лайк
Не, если так… То конечно зачем что-то делать, что-то пробовать… Лучше пускай двп дырявая на блоках у человека будет прикручена… К тому же очень стильно, почти стимпанк или нечно близкое к чему изысканому!
Дроссели?
