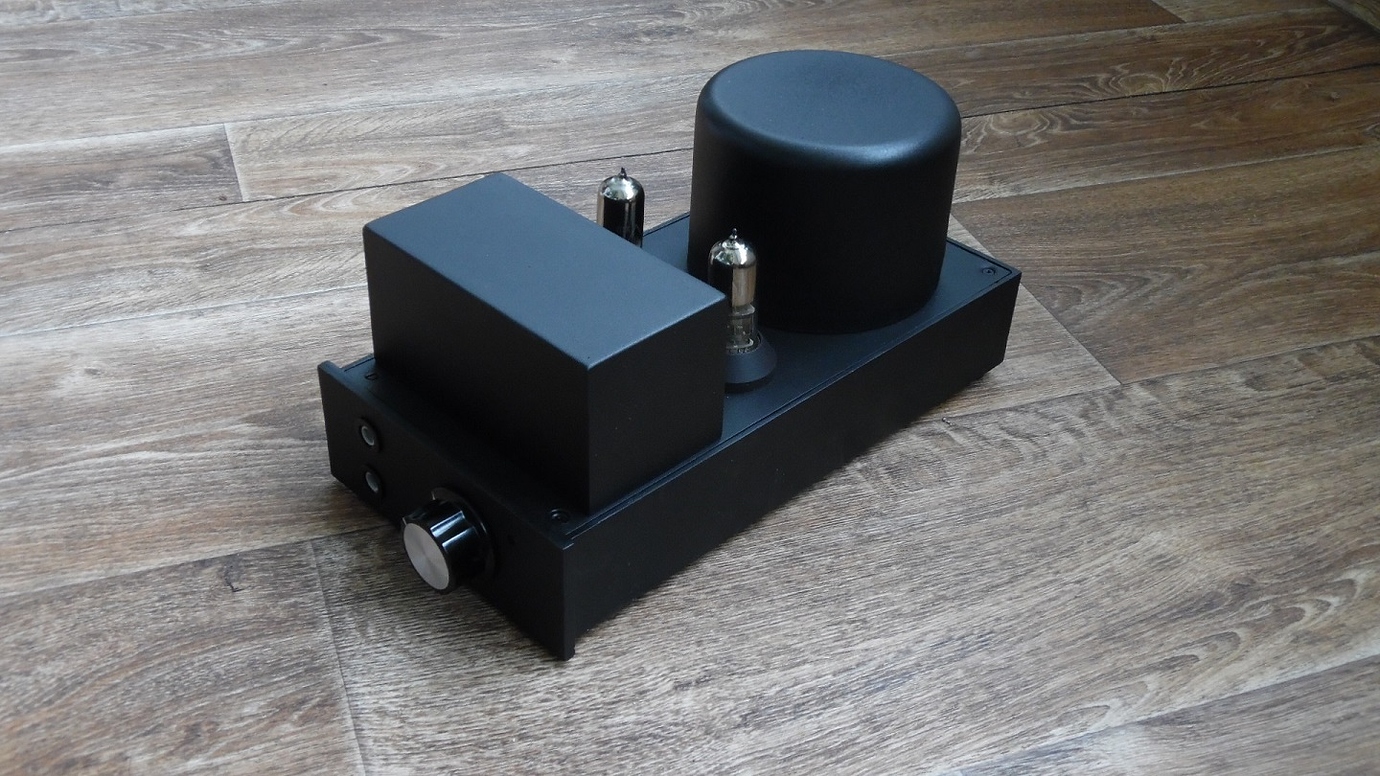

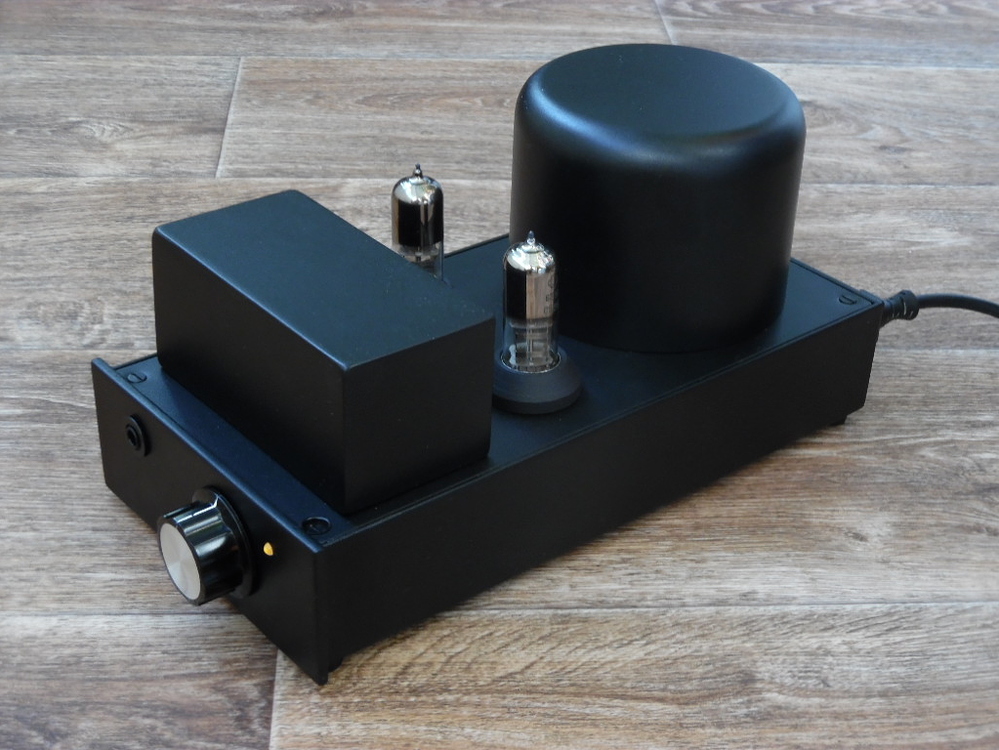

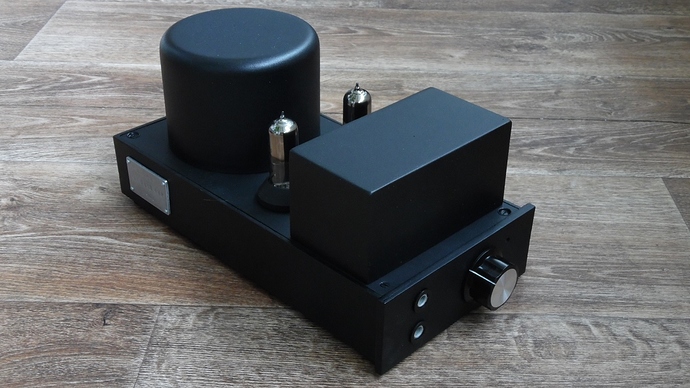

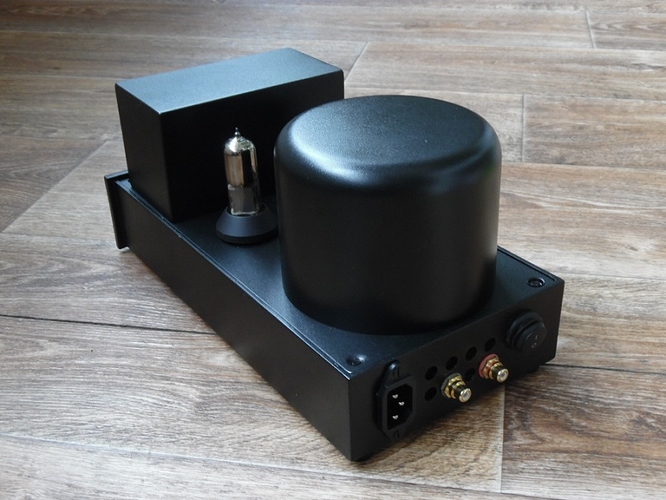

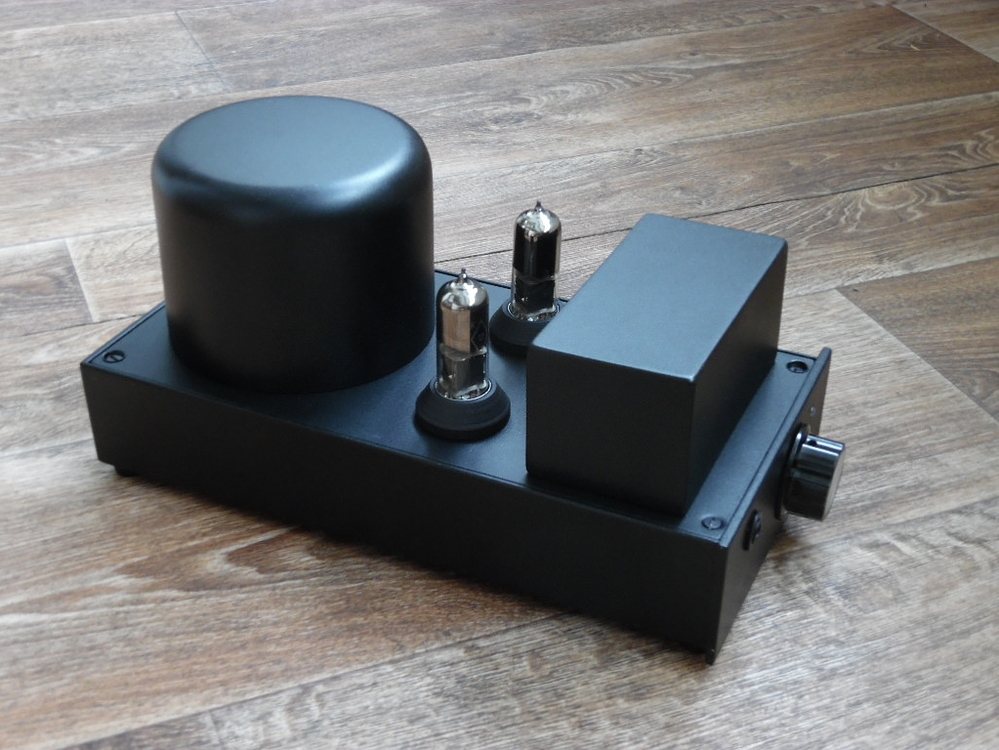

Ламповый усилитель с трансформаторным выходом.

Ламповый усилитель для наушников с максимально коротким звуковым трактом.
Одноламповый, однокаскадный, однотактный усилитель с трансформаторным выходом без обратных связей.
Проектировался для низкоомных наушников со средней и высокой чувствительностью с импедансом 12 - 60 Ом.
Усилитель собран по однокаскадной схеме на лампах 6Э5П в триодном включении, работает в классе А, входные и межкаскадные емкости отсутствуют.
Регулировка громкости Alps RK27, катодные конденсаторы Rifa Peg124
Блок питания линейный 60 Вт, фильтрация - два дросселя по 5 Гн, отдельно на каждый канал, Rubycon 1200 мкФ, шунты mkp Epcos.
Выходные трансформаторы на ШЛМ 20х32 сердечнике трансформаторного железа марки Э-3413, толщина пластин 0.3 мм (сечение 6.4 кв.см.)
Секционирование обмоток (2 первичных обмотки, 3 вторичных обмотки) с немагнитным зазором 0.05 мм.
Вторичная обмотка рассчитана на сопротивление 40 Ом с отводом на 16 Ом.
Индуктивность первичной обмотки более 25 Гн
Трансформаторы сделаны на заказ, промышленная намотка, имеется сертификат качества (г. Санкт-Петербург)

Основные технические характеристики усилителя:
полоса воспроизводимых частот 20-25000 Гц ± 1 дБ
входное сопротивление 50 кОм
выходное сопротивление около 2.5 Ом
сопротивление наушников 12 - 60 Ом (два выхода: 12-25 Ом, 32-60 Ом)
чувствительность по входу 0.7 В
номинальная выходная мощность на нагрузке 16 и 32 Ом 400 мВт (нелинейные искажения около около 0.5%)
Питание усилителя номинально 220 В 50 Гц
Корпус дюралюминий, размер 160ш, 300д, 150в, вес около 6 кг.
цена 29 т.р. г. Екатеринбург


4 симпатии

Подниму…

Еще подниму

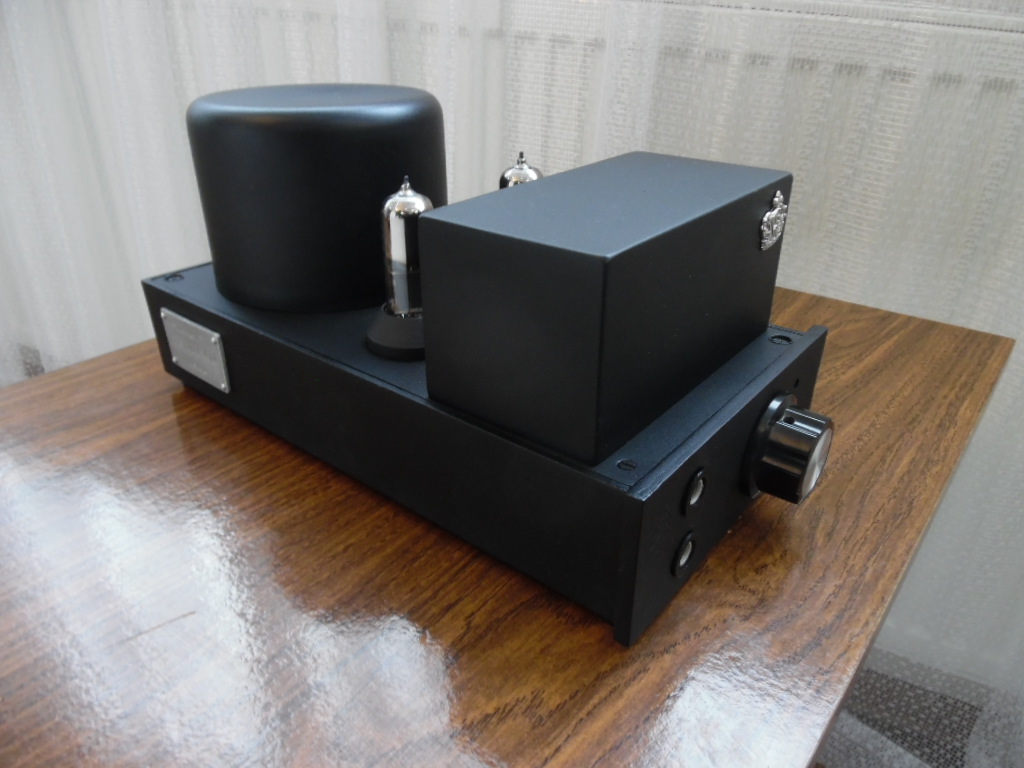

Еще одна модель:

!
