Кому как, но судя по тому что он после апгрэйда по рукам пошел - то заказчику результат тоже не понравился.
3 лайка
Я бы сказал, что это был мудрый шаг.
1 лайк
Не исключено. Это в Амстердаме одни туристы в кофишопах. В городках поменьше можно увидеть все слои местного населения, а как туриста вас как раз туда не пустят. Проверено
Не написали, что было со звуком после твика голландским мастером. Может кому-то звук после таких апгрейдов больше по душе? Как-то же существует эта контора.
1 лайк
«Мелочи» – провода питания, земли и монтаж

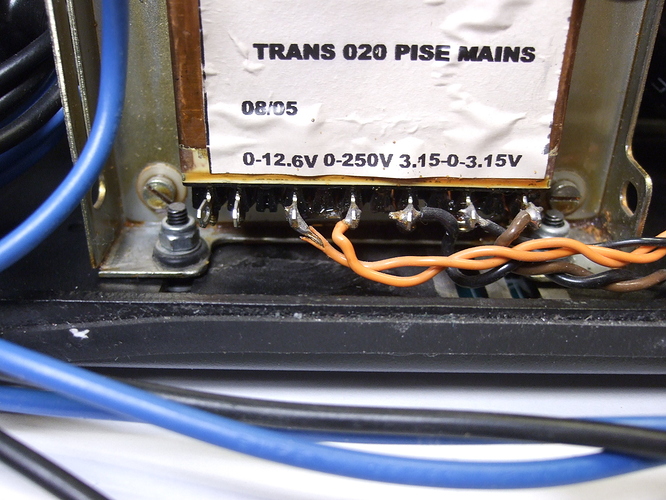

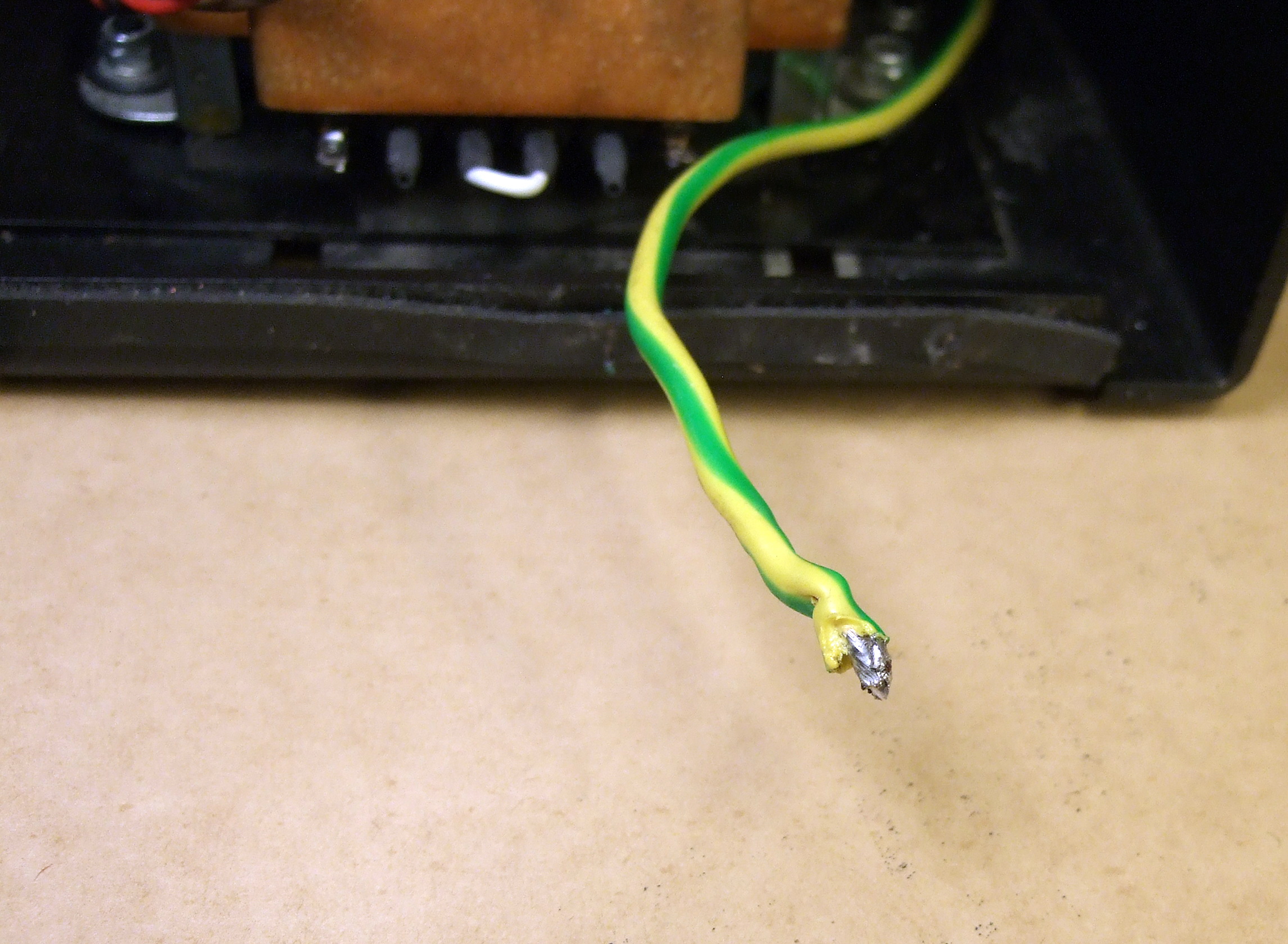

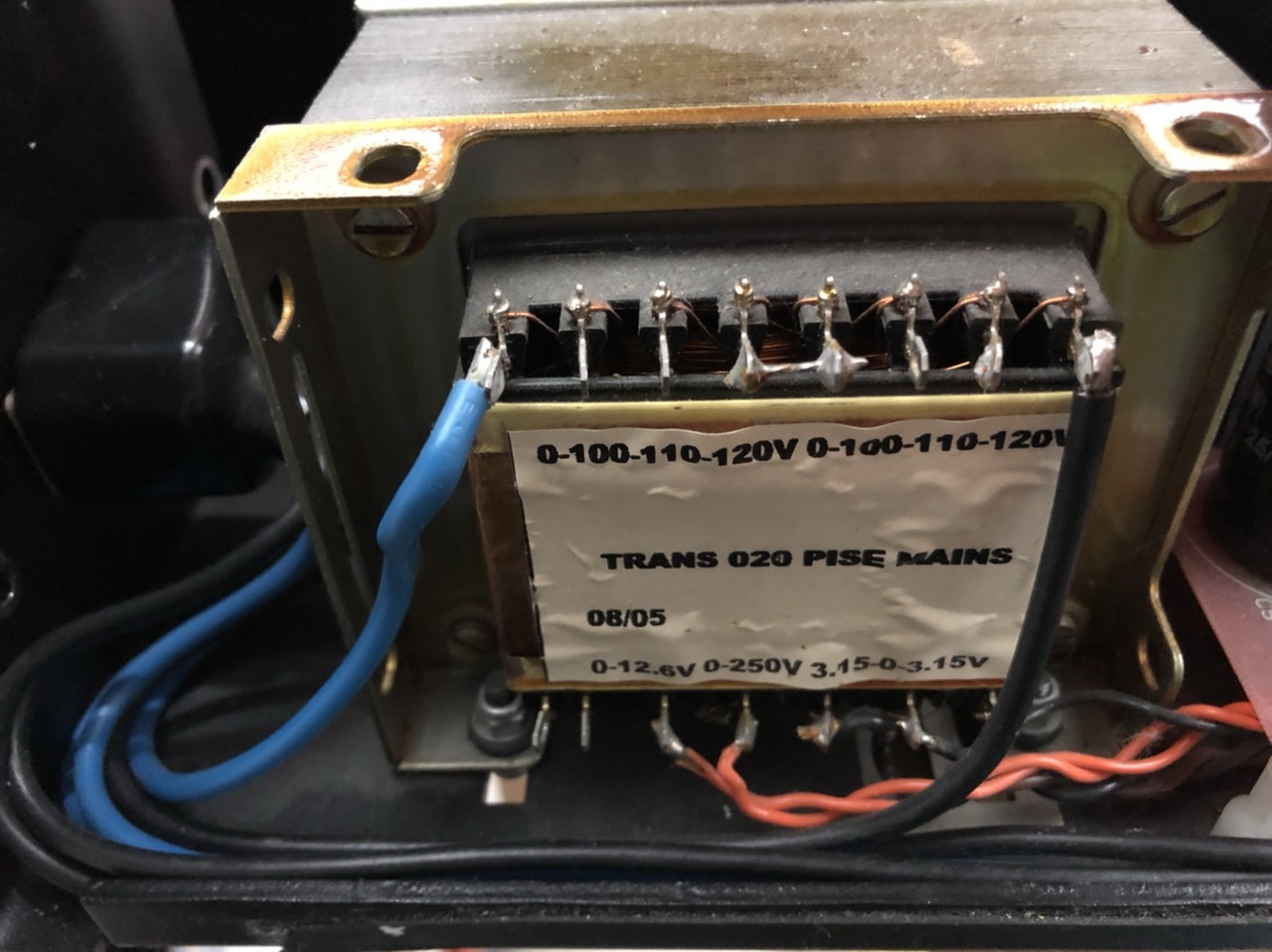

Наш иностранный друг заменил провода. Для питания трансформаторов применил нечто лучшее, чем поставили на мануфактуре, мне кажется это проводка от бытового водонагревателя.

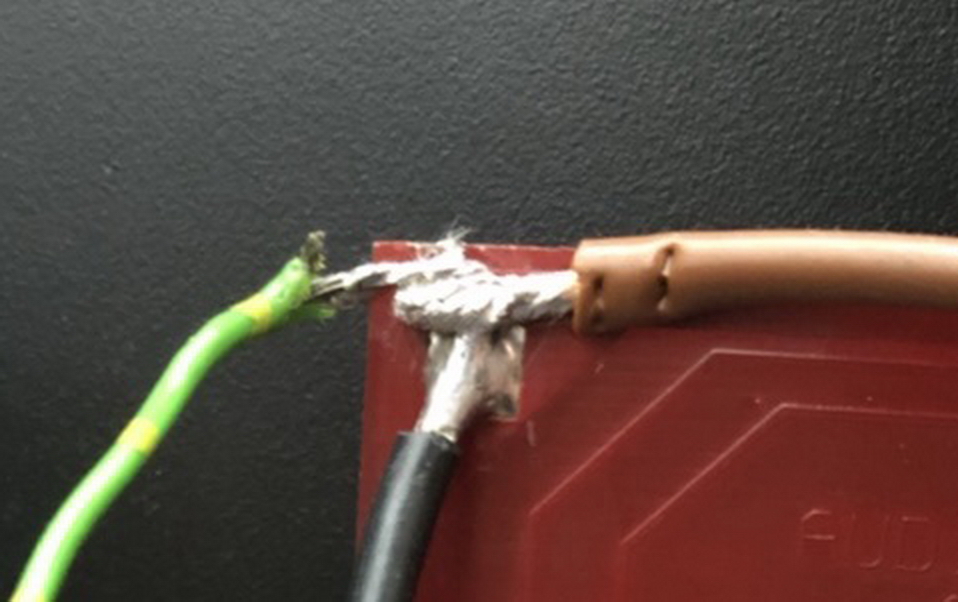

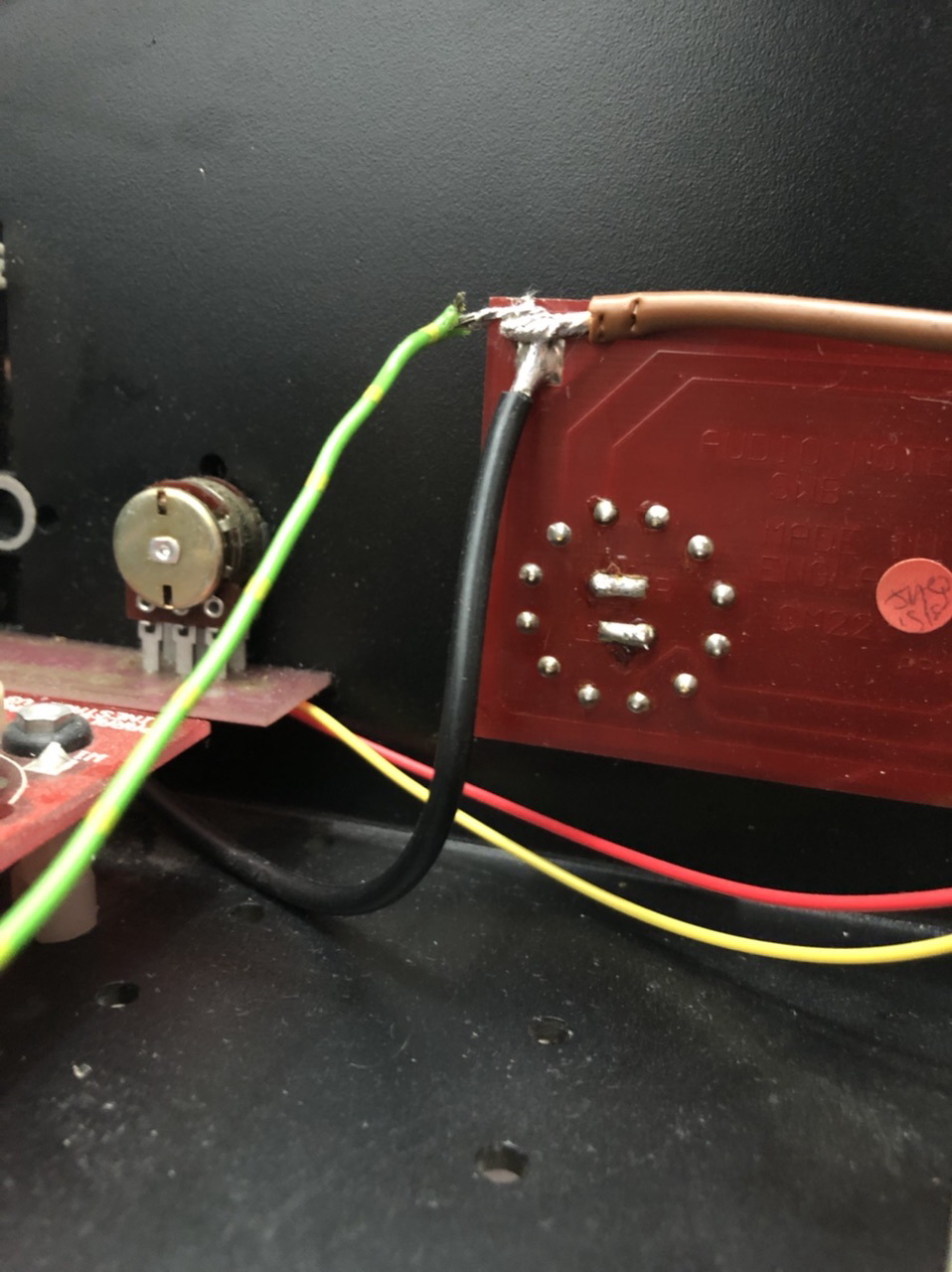

Для разводки земли то же, добавив к цветовой гамме коричневый. Попутно организовал несколько «земляных петель».

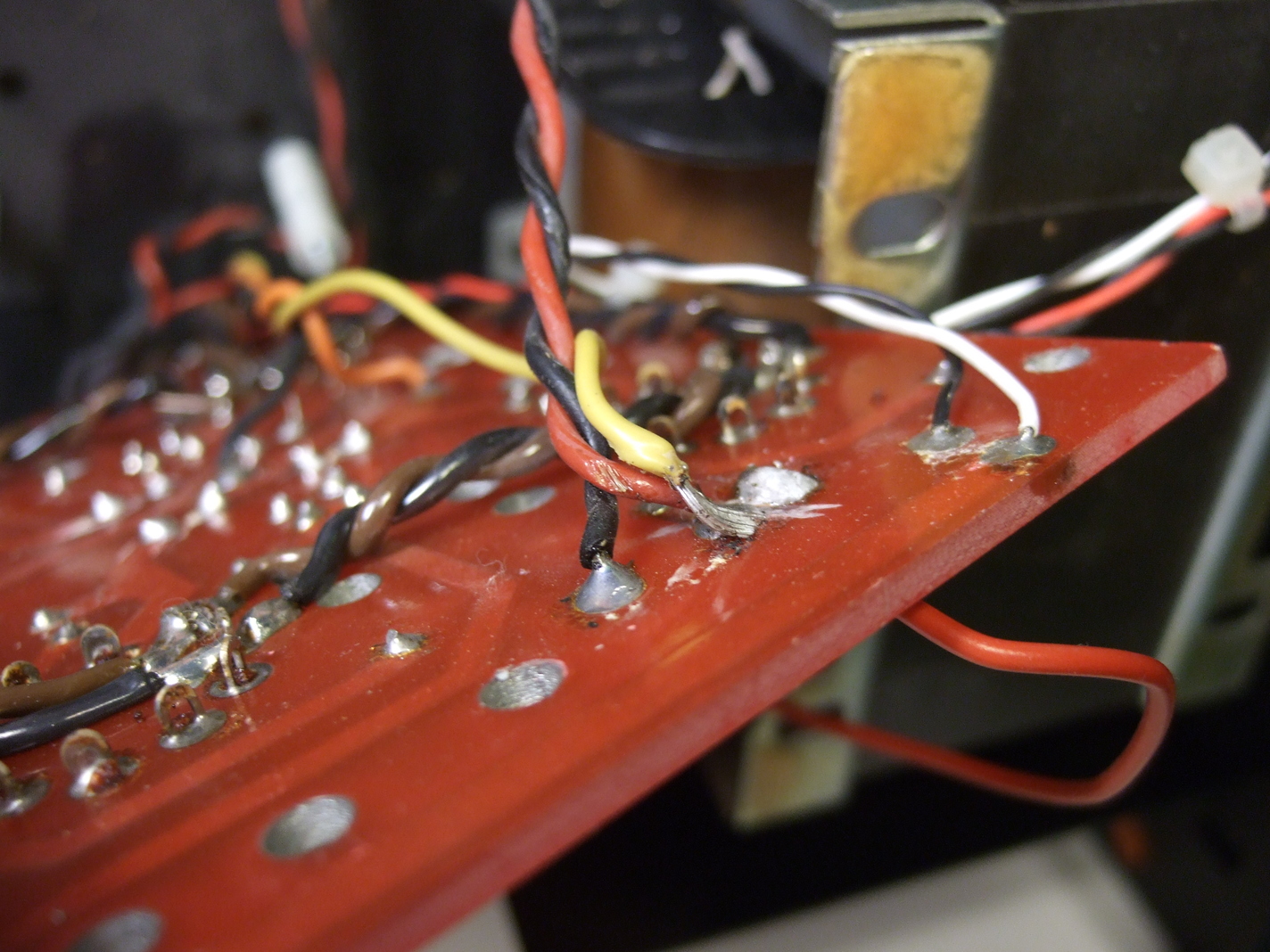

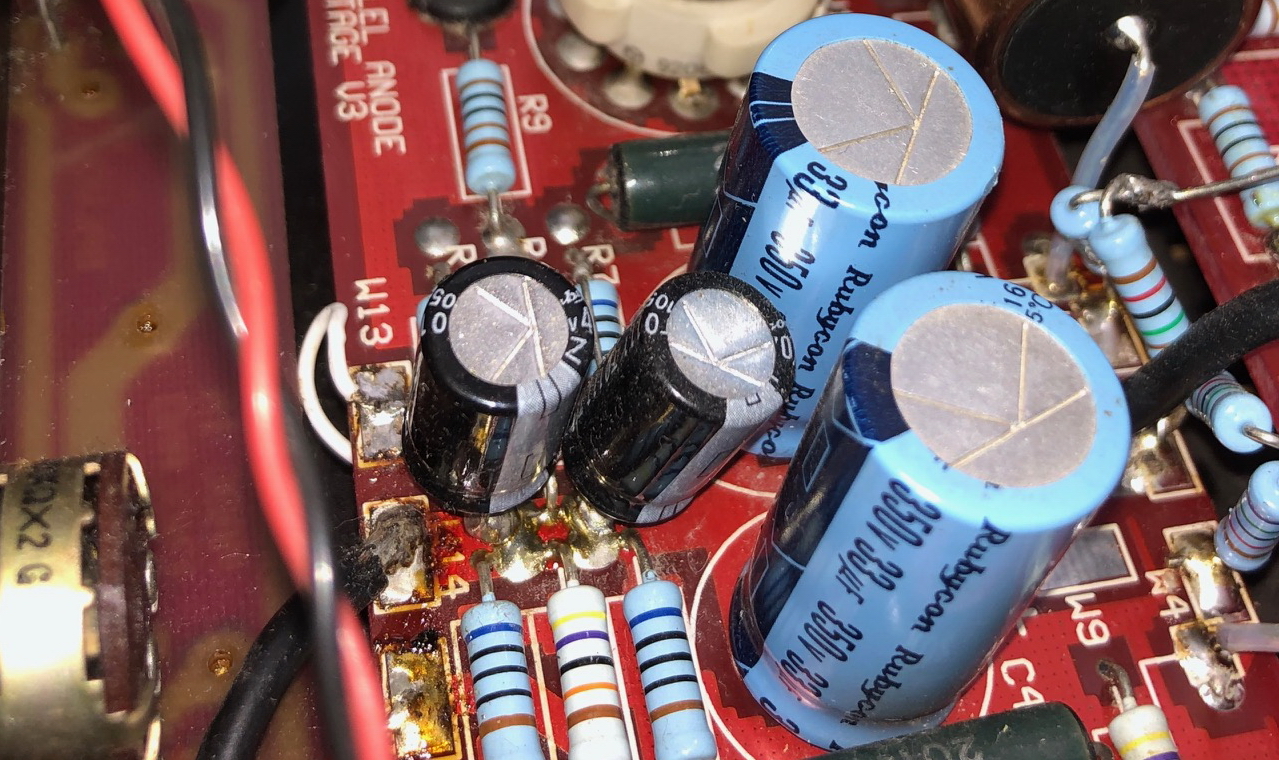

Пайка. Радиомонтаж, уровень 80. Изоляция обязательно должна быть сожжена и расплавлена, как и пятачки на платах. Видимо это важно.

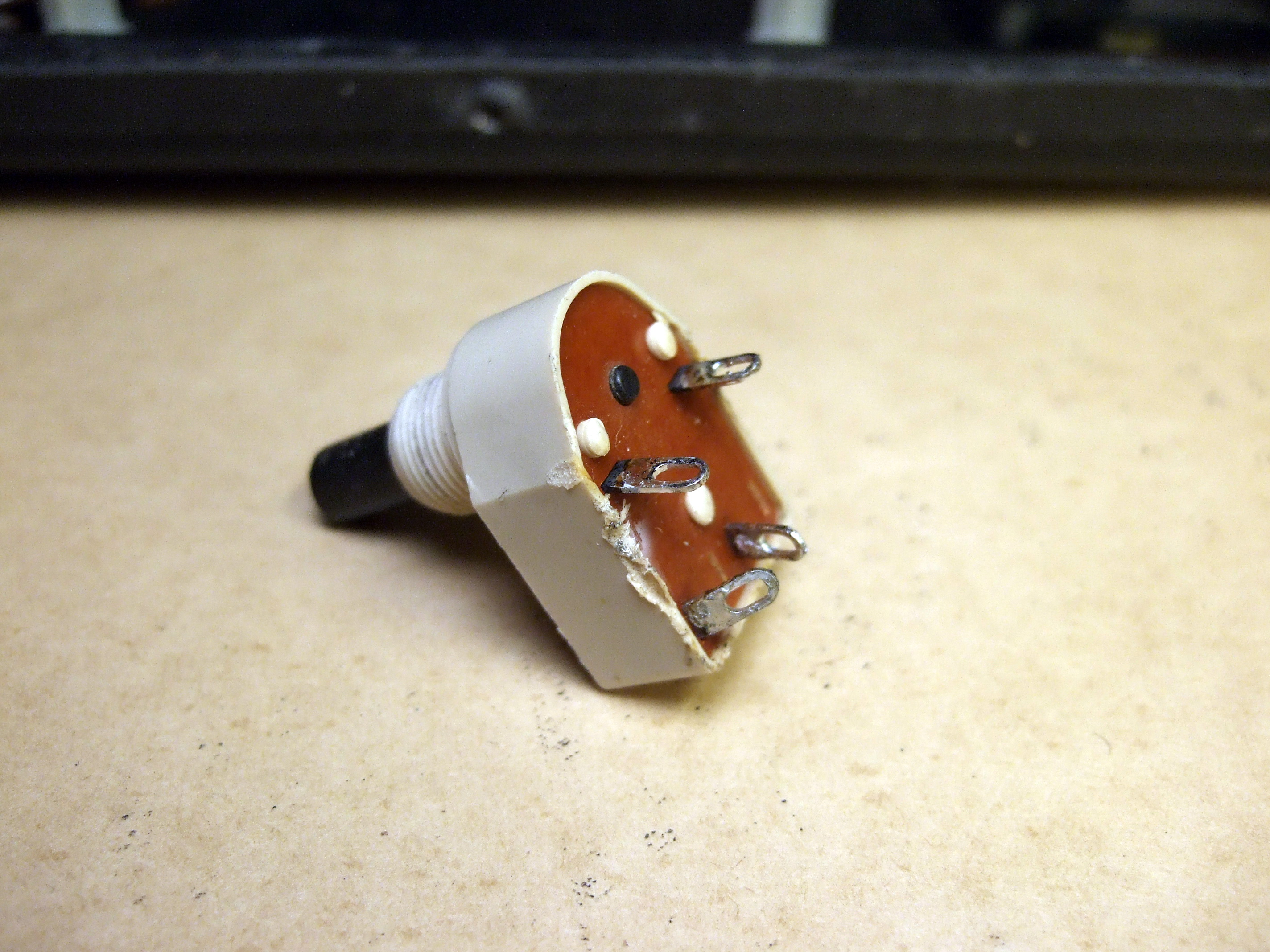

Ни в чем неповинные детали обязаныы тоже страдать!

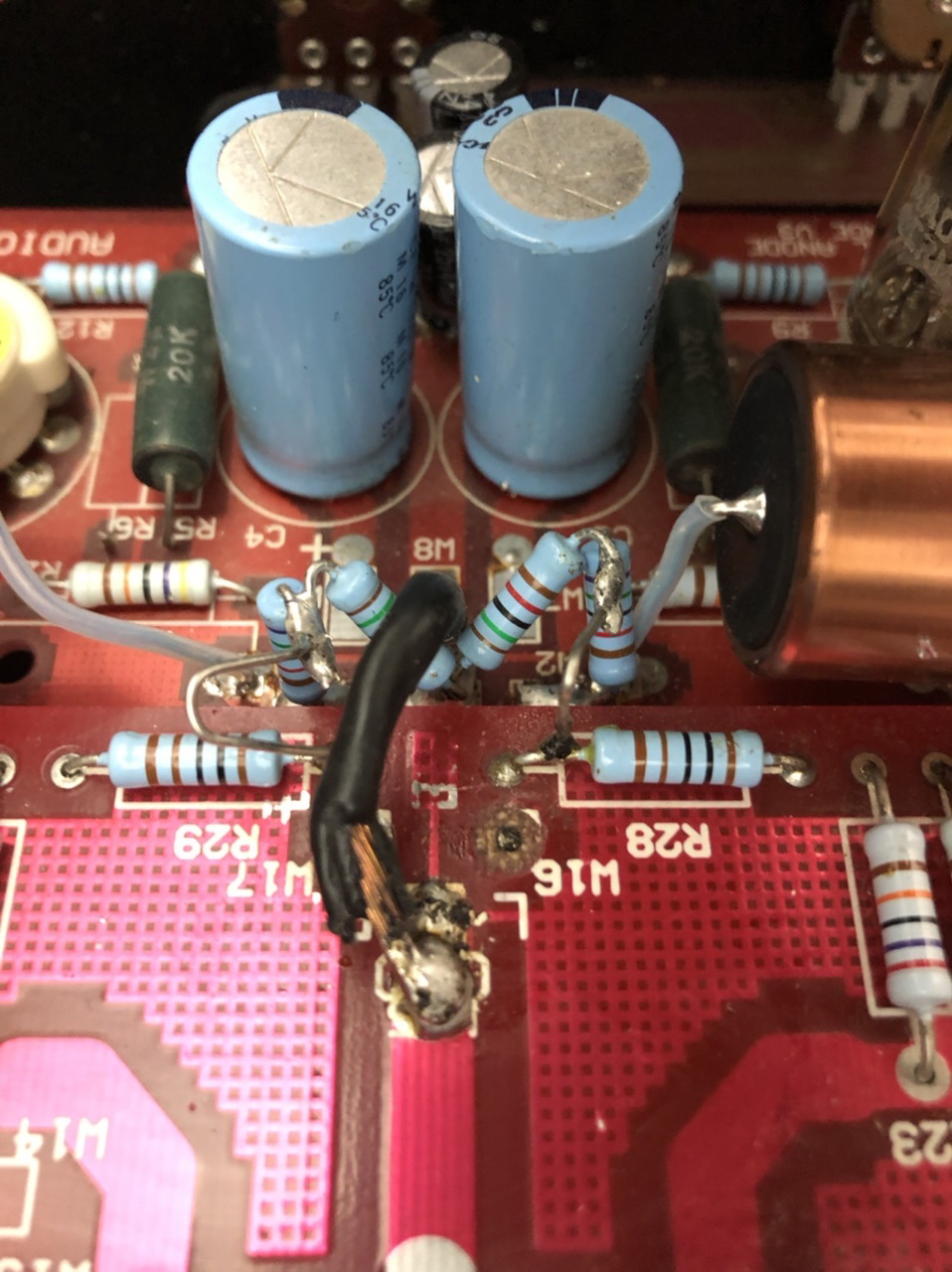

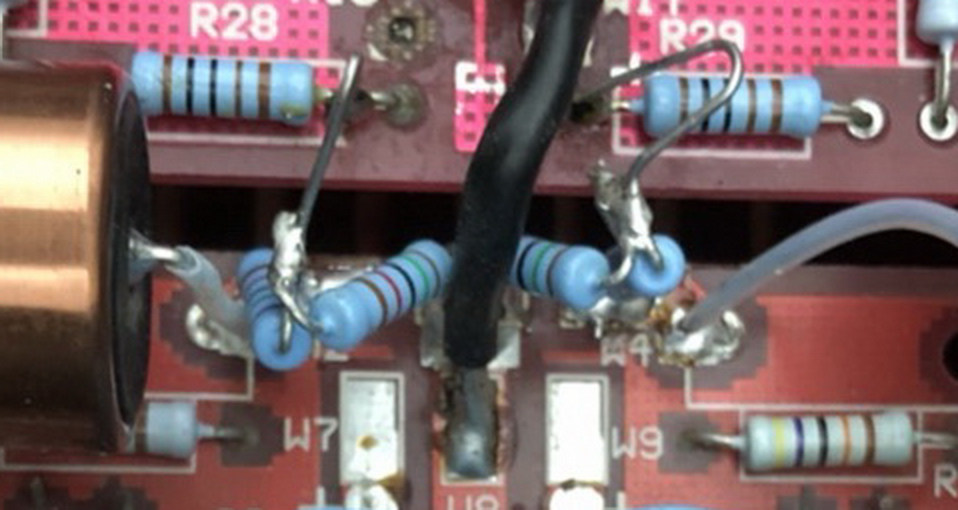

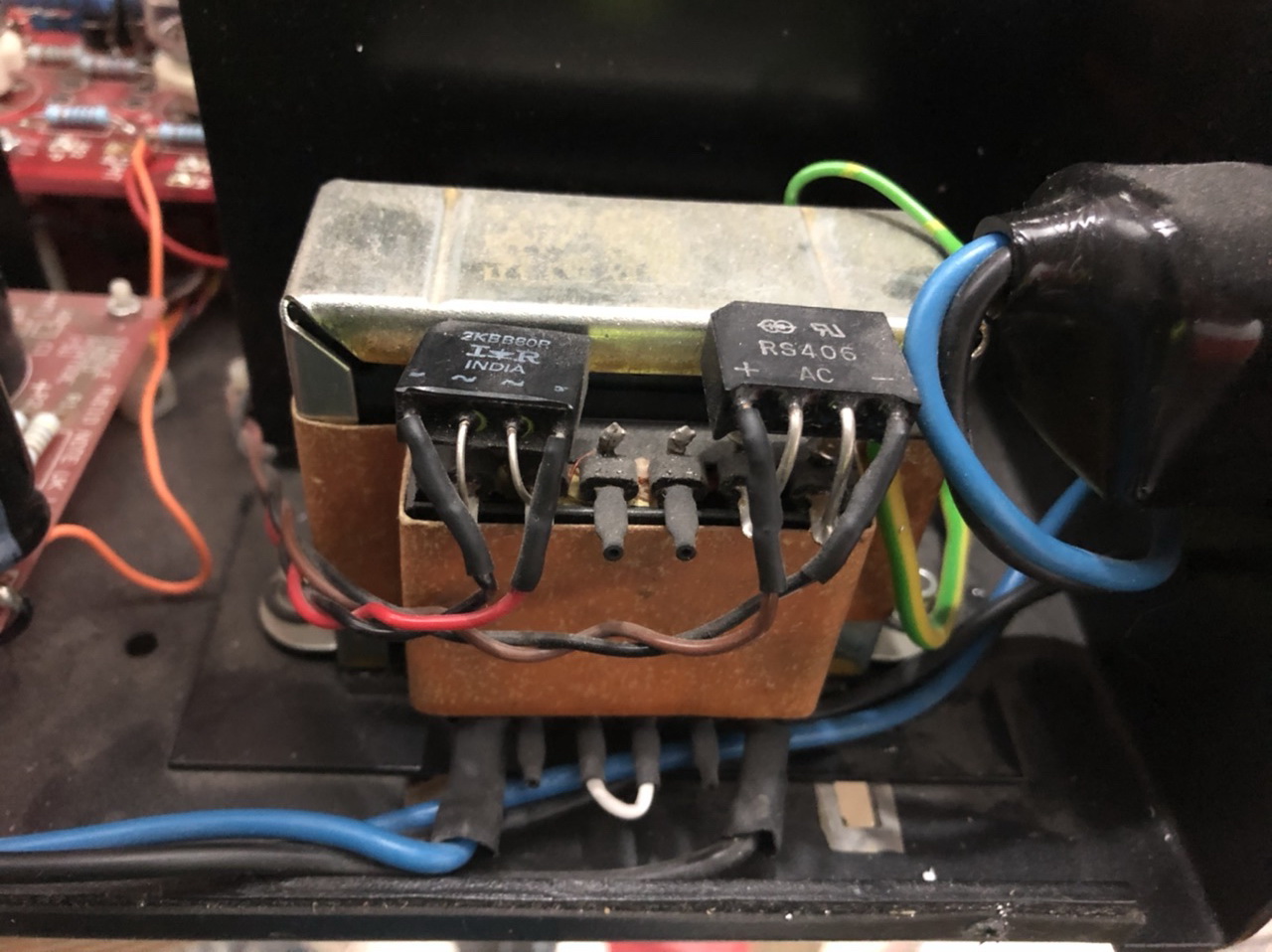

Апофеоз. Тут, на минуточку, B+ (+HT), т.е. высокое напряжение после основного фильтра питания.
20 лайков
Жесть какая… это даже не ПТУ. Там по рукам за такое надают.
3 лайка
Это “скинуть” что-ли? Хотели бы Вы оказаться на месте счастливого владельца?
Мэджик - самая затратная позиция в смете на восстановление усилителя. Главврач @Chief.Physician установил сразу два (причем второй - бесплатно).
10 лайков
Могло быть и хуже. По крайней мере тут хоть трансы анотовские оставили. Голландцы обычно их меняют на трансы от холодильника.
1 лайк
Музыка под настроение
2 лайка
Уровень пайки и монтажа «БОГ».
4 лайка
Что со звуком было после твика голландским мастером? Как поняли неладное?
Он мог бы ничего не делать и продать за столько же. Похоже важен сам процесс
“ Я художник! Я так вижу! “

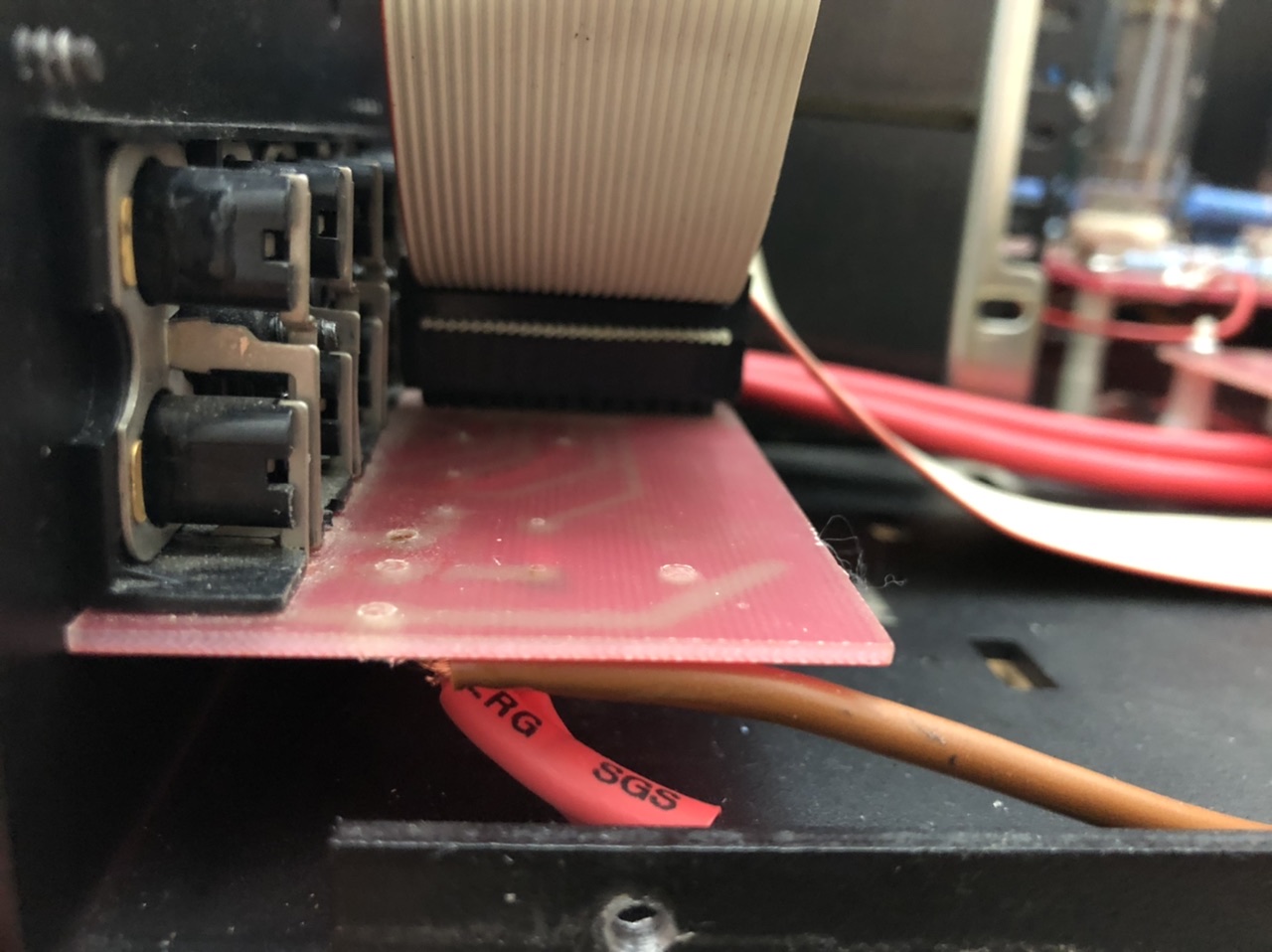

Ранее, вы могли заметить, что красный толстый кабель слева лежит как-то совсем непохоже на то, что видим в стоковых аппаратах.
Это, кстати, АN-C, но совсем не такой из которого я делаю тру интерконнекты, как например у @simpleart, а «бледная тень отца Гамлета», с которой PQ быстро завязал.
Суть в том, что по задумке англичан это выход предусилителя, соединенный с гнездами PRE-OUT на задней панели.
Мастер Эд решил добавить аудиофильности и подсоединил этот красный кабель к контактам селектора входов, соответствующим положению CD1. Таким образом 1-м и основным входом стали гнезда PRE-OUT.
На этом он не остановился. Гнезда CD1 на задней панели он подсоединил к селектору в положении CD2. И каким проводом!
«Приборный кабель» если точно переводить. Или «провод для инструментов, наверное музыкальных», если бы надпись сочиняли китайцы. Жиденький, не литцендрат, и даже не симметричный, в отличии от всех AN кабелей и любых серьезных профессиональных кабелей для студий и концертов.
Ух!

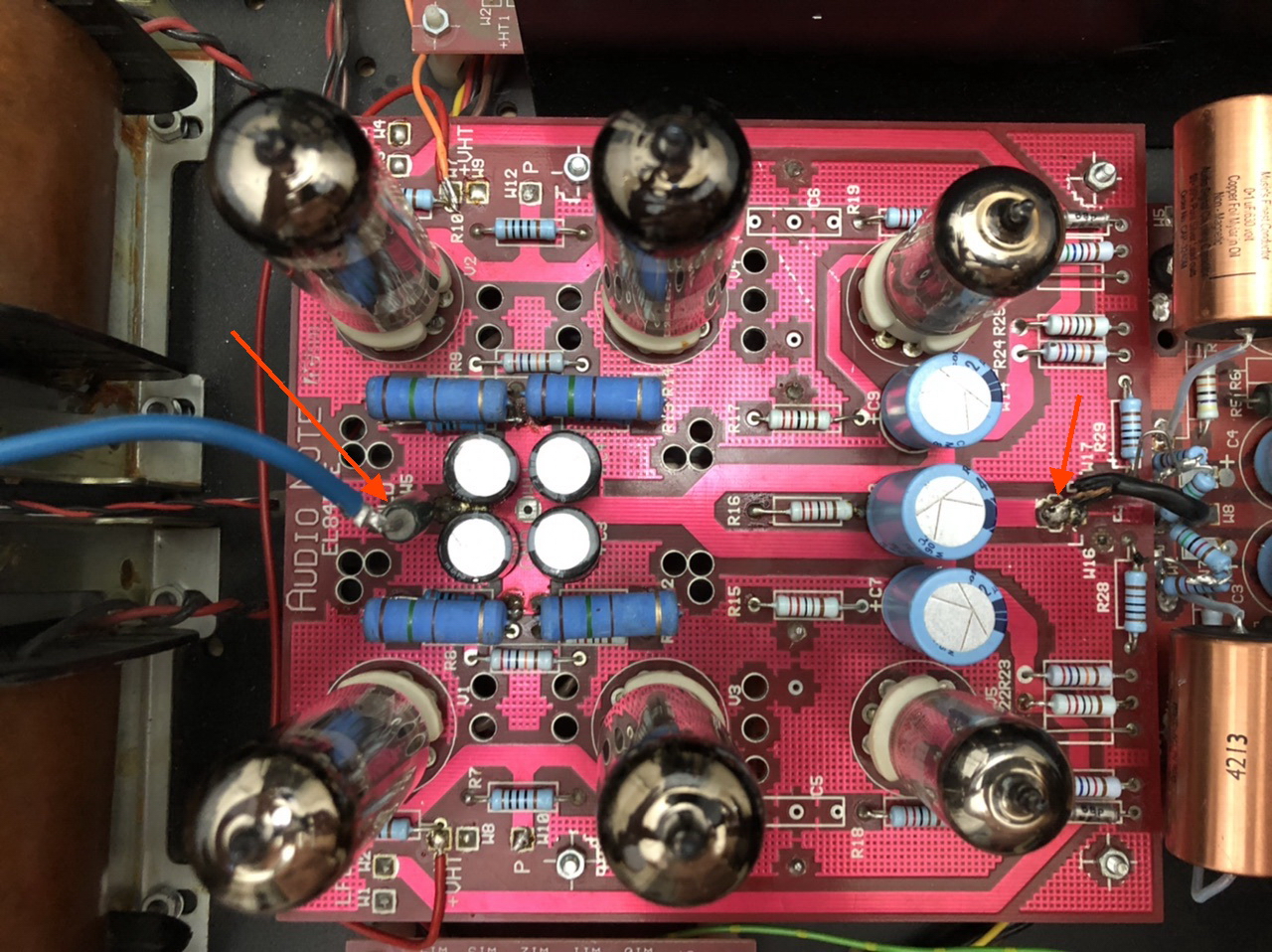

Выходной каскад
Катодные резисторы у голландца, похоже, все время горели, но он не понимал почему и поставил туда вот эти синие дули. Я такие в импульсных БП компьютеров видел. Но, может ошибаюсь, и это что-то из высшей лиги.
Электролиты на 470 uF (извечный местный спор), но я считаю это расово неверным решением. Энди Гров придумал ставить туда 220uF. Я вот не мню себя умнее Энди Грова.
“Не кочегары мы, не плотники…”
Питание AN сделал плохое. Поэтому пришлось сделать «как надо». Т.е порезать к чертям дорожки, добавить своих деталек и запитать экранные сетки выходных ламп по-голландски.
А так подается высокое на выходные трансформаторы. (Скрутка в чёрной термоусадке).
С платой фильтров питания предусилителя тоже была отдельная история, но об этом позже.
Единственно хорошее, что досталось в наследство – это правильные межкаскадные конденсаторы AN, между драйверами и выходным каскадом.
18 лайков
У радиолюбителей принято говорить так - Аудио Ноте - Адью Ноты
Изначально они считают себя на 3 головы умнее.
А все то что видно с пайкой, говорит об одном. Со всех денег за твики, а деньги похоже не малые стригутся, не была куплена нормальная индукционная паяльная станция. С которой при подборе жала к площади пайки, нет ни перегрева ни недогрева, не отслаивается печать, не горит до черных клубов дыма флюс.
1 лайк
Зря я сюда перед сном залез…Тентакли страшные.
5 лайков
Особенно те, которые “рус-хай-эндовцы”.
Что забавно, на всяких фото этих заграничных мастеров видны иногда вполне приличные станции. Но они ими, похоже, пользоваться или не умеют или не хотят.
С появлением Утюба все стали радиомонтажниками и специалистами по ремонту. Но во множестве роликов они “ремонтируют” даже деликатную аппаратутру вот такими пыточными устройствами:
Не понимаю, почему они так любят их.
Или в лучшем случае, китайскими дешевыми паяльничками.
Я вот всю жизнь использую паяльное оборудование Weller. Множество жал, разные паяльники и т.д.
Вот лишь одна из станций
Это мировой и признанный лидер и промышленный стандарт. (Хотя в последние годы качество и надежность стали хуже, но это глобальная тенденция - делать все хлипкое и ненадежное, чтобы чаще покупали).
Есть еще HAKKO. Очень японский, очень дорогой. Но мало распространен за пределами Японии. Множество китайских подделок и поделок на тему Hakko, не имеют ничего общего с настоящим японским инструментом.
Есть еще любители PACE и Metcal, индукционных и даже ультразвуковых паяльников. Ну… нравится им, и хорошо.
ANJ (Kondo) в производстве пользуется Hakko.
ANUK в производстве пользуется Weller.
21 лайк
В штатах очень распространен. У меня раньше был простенький 888D. Потом обменял его на Pace.
1 лайк
В штатах какое-то свое подразделение. Ассортимент несколько разный.
Раскраска у Хакко конечно забавная. Японцы же
Pace известная ТМ, но вот на серьезном производстве от него отказываются в пользу Веллера. У моего знакомого немаленький завод по серийному производству электроники для промышленности. Их Pace достал. Но для дома - нормально.
