Решил открыть “зеркало” ветки diyaudio по групповой закупке ЦАП Signalyst DSC v2, созданного Павлом Погодиным (@ppy).
Проект открытый, по готовности будут опубликованы схемы и гербера, так что ЦАП можно будет собрать самостоятельно из собственной элементной базы.
Ссылка на оригинальную версию груп-бай.
Тема на dastereo по ЦАП:
Что означает формат групповой закупки:
- Делаете заказ, если заинтересованы
- Когда собирается достаточное количество заказов осуществляется закупка, производится необходимое количество продукции
- Далее вы оплачиваете и получаете свой заказ.
Этот формат интересен тем, что можно заказать и получить изделие, которое никогда не появится серийно.
Предлагается две версии ЦАП (развитие “старых” линеек 2.5 и 2.6).
Для DIY энтузиастов v2.5.2:
- Возможность переключения питания от встроенного LDO ADP7118 на любое внешнее. Осуществляется перемычками на плате.
- Возможность установки модуля Аманеро вторым слоем (над платой) или “паровозиком”.
- Сменный модуль выходного каскада, на который может быть установлен один из трех трансформаторов - Китайский (весьма приличного качества, кстати), Lundahl 1527XL или Lundahl LL1684. Кроме того, Китайский транс может быть обвязан разными способами (чуть позже будет обзор в основной ветке на dastereo). Можно подключить и свой выхлоп.
- Выходной модуль может быть размещен под платой или “паровозиком”.
- Могут использоваться CMD резисторы и индуктивности любого формата 0603-1206. Огромный простор для экспериментов!

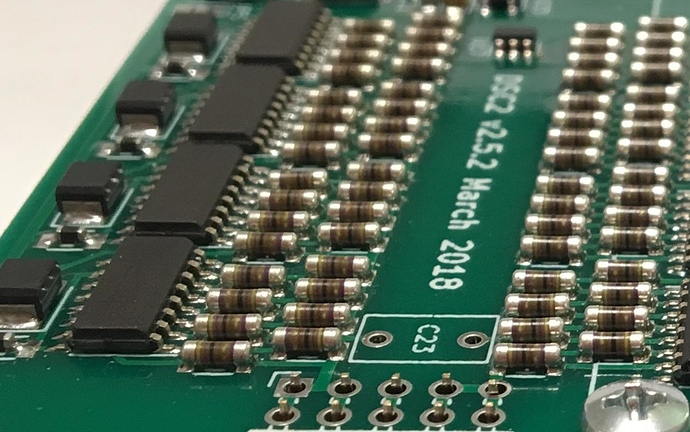

Реальные фото первого образца, который сейчас проходит тестирование.

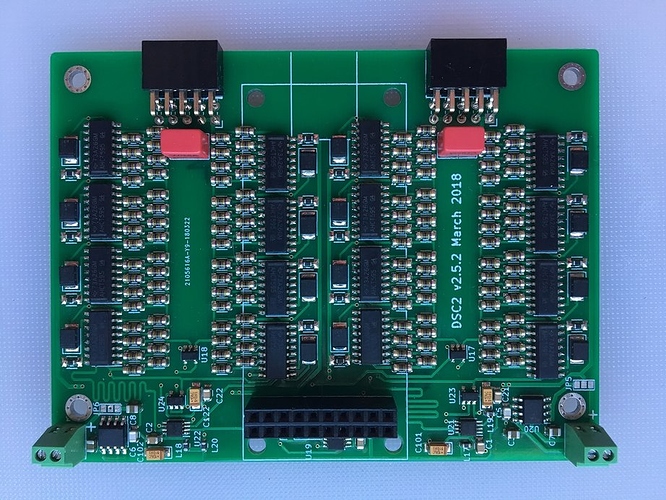

Плата ЦАП:

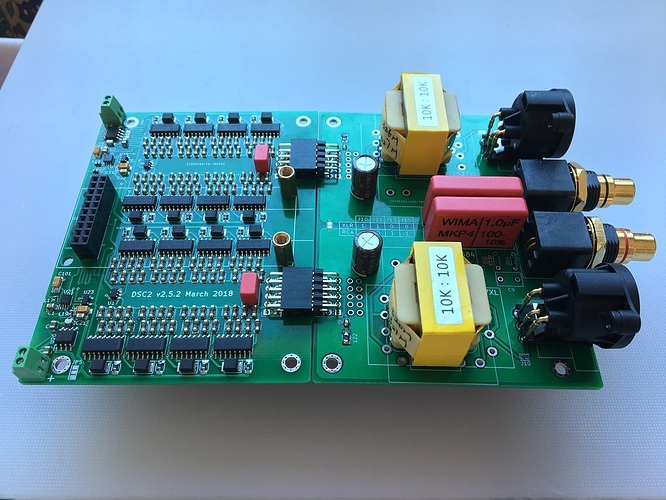

ЦАП в сборе со стоковыми китайскими трансформаторами:

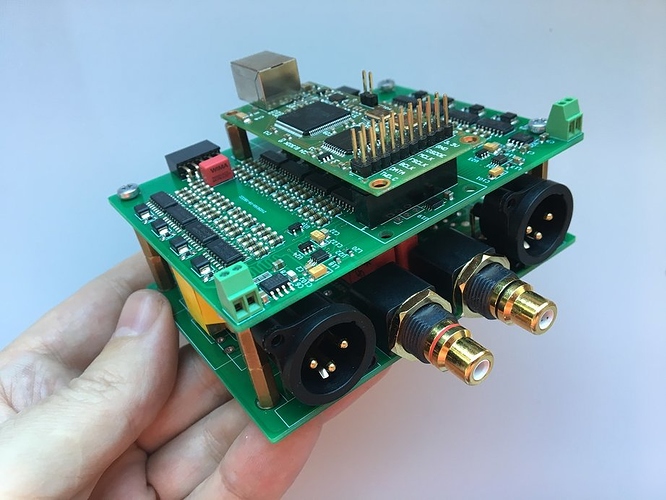

Возможный способ сборки плат:
Версия 2.6.2:
- Плата ЦАП и выхлопа совмещены. За счет этого плата компактнее.
- Можно использовать либо Китайские трансформаторы, либо LL1527XL

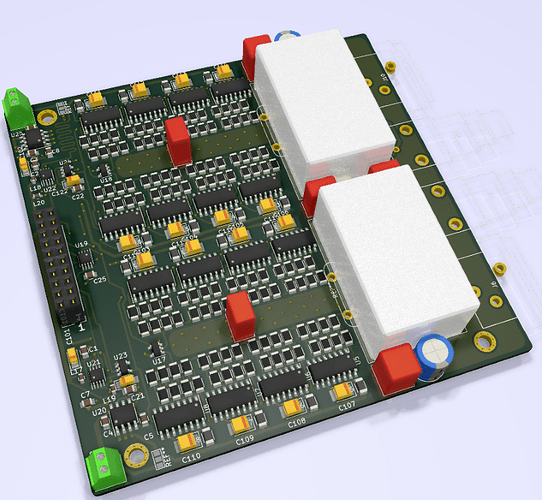

По этой версии пока только рендеринг, PCB в пути.
Текущий статус:
2.5.2 - ожидается приход всех деталей для сборки первой партии по заказам . Тестирование закончено.
2.6.2 - ожидается приход PCB, сборка, тестирование. Далее производство партии по заказам.
Готовится UserGuide.
Коммерческая доступность плат:
Вторая половина апреля 2018, 2.6.2 - конец апреля. Сборка плат осуществляется под заказ, количество ограничено.
Цены для России (полностью собранные, оттестированные платы):
DSC 2.5.2
- со стоковыми китайскими трансформаторами - 14 300 руб.
- без трансформаторов - 12 000 руб.
DSC 2.6.2
- со стоковыми китайскими трансформаторами - 14 000 руб.
- без трансформаторов - 11 700 руб.
В цену включена бесплатная доставка СДЭК по территории России.
Крайне рекомендуется USB интерфейс Аманеро. Использование XMOS возможно, но будут неустранимые, громкие щелчки при переключении треков (в XMOS отсутствует сигнал MUTE).
Если есть интерес к данному ЦАП - заявляйте его в этой ветке или в личке.
Учитывая высокий спрос на основном сайте GB, старайтесь минимизировать время на раскачку - платы и все для них закупаются фактически под заказ (с небольшим запасом).
